变压器检修工技师实操题库

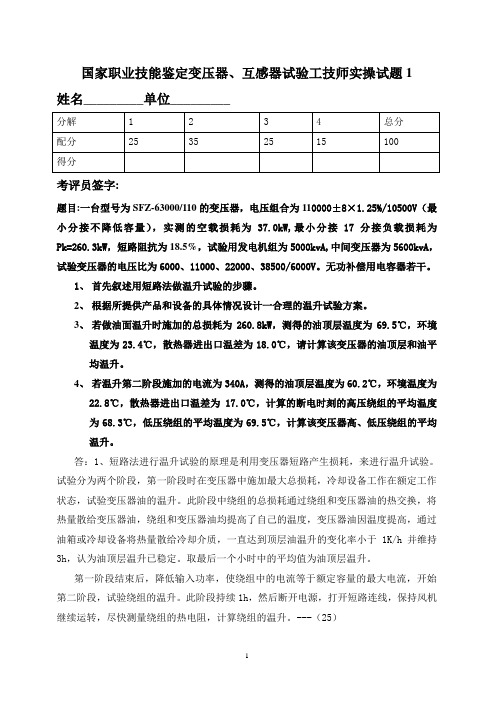

国家职业技能鉴定变压器、互感器试验工技师实操试题1姓名_________单位_________考评员签字:题目:一台型号为SFZ-63000/110的变压器，电压组合为110000±8×1.25%/10500V（最小分接不降低容量），实测的空载损耗为37.0kW,最小分接17分接负载损耗为Pk=260.3kW，短路阻抗为18.5%，试验用发电机组为5000kvA,中间变压器为5600kvA，试验变压器的电压比为6000、11000、22000、38500/6000V。

无功补偿用电容器若干。

1、首先叙述用短路法做温升试验的步骤。

2、根据所提供产品和设备的具体情况设计一合理的温升试验方案。

3、若做油面温升时施加的总损耗为260.8kW，测得的油顶层温度为69.5℃，环境温度为23.4℃，散热器进出口温差为18.0℃，请计算该变压器的油顶层和油平均温升。

4、若温升第二阶段施加的电流为340A，测得的油顶层温度为60.2℃，环境温度为22.8℃，散热器进出口温差为17.0℃，计算的断电时刻的高压绕组的平均温度为68.3℃，低压绕组的平均温度为69.5℃，计算该变压器高、低压绕组的平均温升。

答：1、短路法进行温升试验的原理是利用变压器短路产生损耗，来进行温升试验。

试验分为两个阶段，第一阶段时在变压器中施加最大总损耗，冷却设备工作在额定工作状态，试验变压器油的温升。

此阶段中绕组的总损耗通过绕组和变压器油的热交换，将热量散给变压器油，绕组和变压器油均提高了自己的温度，变压器油因温度提高，通过油箱或冷却设备将热量散给冷却介质，一直达到顶层油温升的变化率小于1K/h并维持3h，认为油顶层温升已稳定。

取最后一个小时中的平均值为油顶层温升。

第一阶段结束后，降低输入功率，使绕组中的电流等于额定容量的最大电流，开始第二阶段，试验绕组的温升。

此阶段持续1h，然后断开电源，打开短路连线，保持风机继续运转，尽快测量绕组的热电阻，计算绕组的温升。

一、选择题（共 40 题，每题 1.0 分）：【1】起重时两极钢丝绳之间的夹角越大，所能起吊的重量越小，但夹角一般得大于（）。

A．60°B．30。

C．90。

D．45。

【2】电气开关和正常运行就产生火花的电气设备，应远离可燃物的存放地点（）m以上。

A．3B．5C．8D．10【3】图样上的尺寸单位是（）。

A．厘米B．米C．千米D．毫米【4】硅钢片退火的温度一般不低于（）℃。

A．700B．800C．1000D．600【5】变压器的绝缘电阻随温度的变化而变化，大约温度每变化10℃，绝缘电阻R60相差（）倍。

A．2B．1C．3D．4【6】起重钢丝绳的安全系数为（）。

A．4.5B．5~6C．8~10D．17【7】有机玻璃的介电系数为（）。

A．1.1~1.9B．2.1~3.0C．3.3~4.5D．4.7~6.0【8】变压器二次侧突然短路时，短路电流大约是额定电流的（）倍。

A．1~3B．4~6C．6~7D．10~25【9】当雷电波传播到变压器绕组时，相邻两匝间的电位差比运行时工频电压作用下（）。

A．小B．差不多C．大很多D．不变【10】三回路的YF型风冷却器的净油器接在（）。

A．第1、2回路的末端之间B．第1回路始端与第3回路末端之间C．第2回路始端与第3回路末端之间D．短路段【11】在纯电感交流电路中电压超前（）90°。

A．电阻B．电感C．电压D．电流【12】绕组中的感应电动势大小与绕组中的（）。

A．磁通的大小成正比B．磁通的大小成反比C．磁通的大小无关，而与磁通的变化率成正比D．磁通的变化率成反比【13】绝缘电阻表的L端子应接于被试设备的高压导体上；E端子应接于（）。

A．被试设备的高压导体上B．被试设备的外壳或接地C．试验时需要要屏蔽的电极D．相线上【14】钢丝绳用于以机器为动力的起重设备时，其安全系数应取5~6；用于绑扎起重物的绑扎绳时，安全系数应取（）。

A．10B．5C．3D．2【15】在检修有载分接开关的切换开关时，除检查定触头的行程之外，还应同时检查定、动触头与主触头的配合。

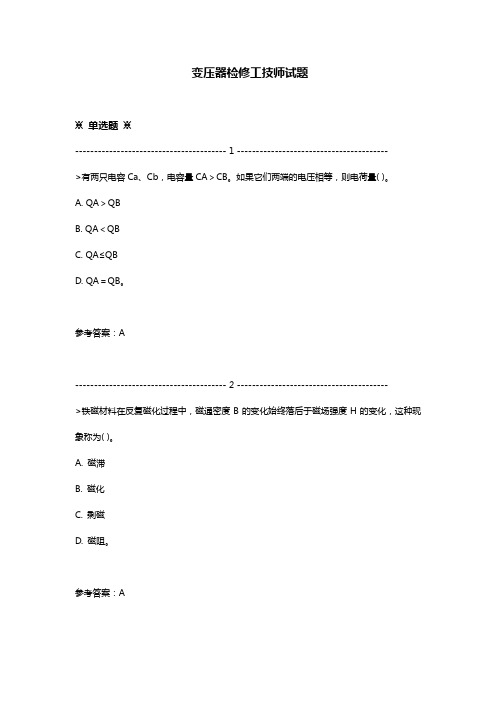

变压器检修工技师试题※单选题※---------------------------------------- 1 ---------------------------------------->有两只电容Ca、Cb，电容量CA＞CB。

如果它们两端的电压相等，则电荷量( )。

A. QA＞QBB. QA＜QBC. QA≤QBD. QA＝QB。

参考答案：A---------------------------------------- 2 ---------------------------------------->铁磁材料在反复磁化过程中，磁通密度B的变化始终落后于磁场强度H的变化，这种现象称为( )。

A. 磁滞B. 磁化C. 剩磁D. 磁阻。

参考答案：A---------------------------------------- 3 ---------------------------------------->在磁场中，通电矩形线圈的平面与磁力线垂直时，线圈受到的转矩( )。

A. 最大B. 最小C. 为零D. 前三种情况都有可能。

参考答案：A---------------------------------------- 4 ---------------------------------------->电容为100μF的电容器充电，电容器两端的电压从0V增加到100V，电源供给电容器的电能为( )J。

A. 100B. 0C. 0～100D. 0.5。

参考答案：D---------------------------------------- 5 ---------------------------------------->用直流电流对0.1μF的电容器充电，时间间隔100μS内相应的电压变化量为10V，在此时间内平均充电电流为( )A。

A. 0.01B. 10C. 0.1D. 100。

-. z.技师：1.>供电线杆L(单位为m)远的房间里并联安装了几盏一样的电灯，通过每盏电灯的电流都是I 。

连接干线和房间所用导线的电阻率为ρ(单位为Ωmm 2／m)，如果要求导线上的电势降落不能超过U 1V ，则导线的横截面积不能小于多少平方毫米"解：供电线是一条回路，所以线长为2L ，其电阻R 为 R ＝ρ2L ／S 因为几盏灯并联，所以总电流I t ＝nI 又U 1＝IR,R ＝U 1／I t ＝U 1／nI答：导线的截面积最少应是S ＝2n ρLI ／U 1(mm 2)。

2.>RLC 并联电路如图D-17所示。

I ＝10A,I L ＝4A,I C ＝10A ，求电阻支路中的电流I R 。

图D-17解：由于电容支路与电感支路中的电流互差180°，因此这两个支路的合电流I *＝10－4＝6A ，故可得 答：电阻支路中的电流I R 为8A 。

7.>一个RLC 串联电路，接于频率f ＝50Hz 的交流电源上，假设电容为2μF ，则电路中的电流最大，求电感L 。

答：解：因为fLC ＝12π 所以L ＝1／4π2f 2C ＝1／4×3.142×502×20×10－6＝5.07(H) 答：L ＝5.07H 。

10.>一只量限为5A 的电流表，在指示值3A 处的误差最大为100mA ，求仪表的准确度"解r AA ＝Δm100%＝0.15×100%＝2%答：此表的准确度属2.5级。

3.>如图D-18所示，I 1＝25mA,I 3＝16mA ，I 4＝12mA 。

求I 2、I 5和I 6的值。

解：由节点A 得：I 1＝I 2＋I 3①由节点B 得：I 3＝I 4－I 6②由节点D 得：I 5＝I 2－I 6③把数值代入解得I 2＝25－16＝9(mA) I 6＝12－16＝－4(mA) I 5＝9－(－4)＝13(mA) 答：I 2＝9mA ，I 6＝4mA,I 5＝13mA 。

一、选择题（共 40 题，每题 1.0 分）：【1】变压器油中水分增加可使油的介质损耗因数（）。

A．降低B．增加C．不变D．恒定【2】铁磁材料在反复磁化过程中，磁通密度B的变化始终落后于磁场强度H的变化，这种现象称为（）。

A．磁滞B．磁化C．剩磁D．磁阻【3】10kV油浸变压器油的击穿电压要求是新油不低于（）kV。

A．15B．30C．20D．25【4】表示金属材料的坚硬程度，即表面抵抗其他更硬物体压入的能力，叫金属的（）。

A．硬度B．强度C．力度D．抗度【5】三相五柱三绕组电压互感器在正常运行时，其开口三角形绕组两端出口电压为（）V。

A．0B．100C．220D．380【6】电压与电动势的区别在于（）。

A．单位不同B．它们的方向及做功的对象不同C．一样D．—个反映电场能量，另一个反映电场力【7】三相交流电ABC三相涂相色的规定依次是（）。

A．黄绿红B．黄红绿C．红黄绿D．绿红黄【8】圆筒式绕组层间绝缘目前一般采用多层（）。

A．电话纸B．皱纹纸C．电缆纸D．普通纸【9】在220V的电源上并联接入5只灯泡，功率分别为：两只40W，一只15W，一只25W，一只100W，这5只灯泡从电源取出的总电流为（）A。

A．40B．1C．100D．5【10】三角皮带以两侧斜面与轮槽接触，因此，在同样的初拉力下，其摩擦力是平型带的（）倍。

A．2B．2.5C．3D．5【11】由测量变压器绝缘电阻的吸收比来判断绝缘状况，用加压时的绝缘电阻表示为（）。

A．R15/R60B．R60/R15C．R15/R80D．R80/R15【12】变压器负载为电容性时，输入的无功功率的性质（）。

A．—定是领先的B．—定是落后的C．可能是领先的，也可能是落后的D．是不变的【13】在起重工作中常用的多股钢丝绳有：6×19，6×37和6×61等几种，上述规范中的数字6表示（）。

A．6股B．6kgC．6ND．6t【14】移动式起重机在500kV带电区域附近工作时，除应设专人监护外，起重机与输电线中带电设备的最小安全距离为（）m。

两个10F μ的电容器并联后与一个20F μ的电容器串联，则总电容是（ ）F μ。

（A ）10；（B ）20；（C ）30；（D ）40。

答案：A构件受力后，内部产生的单位面积上的内力，称为（ ）。

（A ）张力；（B ）压力；（C ）压强；（D ）应力。

答案：D继电保护对发生在本线路故障的反应能力叫（ ）。

（A ）快速性；（B ）选择性；（C ）灵敏性；（D ）可靠性。

答案：CSW6型少油断路器液压机构的加热器应在（ ）时使其投入。

（A ）-5℃；（B ）0℃；（C ）2℃；（D ）4℃。

答案：B电力变压器中，油的作用是（ ）。

（A ）绝缘和灭弧；（B ）绝缘和散热；（C ）绝缘和防锈；（D ）散热和防锈。

答案：B运行中的电压互感器，为避免产生很大的短路电流而烧坏互感器，要求互感器（）。

（A ）必须一点接地；（B ）严禁过负荷；（C ）要两点接地；（D ）严禁二次短路。

答案：D铝合金制的设备接头过热后，其颜色会呈（ ）色。

（A）灰；（B）黑；（C）灰白；（D）银白。

答案：C为了降低触头之间恢复电压速度和防止出现振荡过电压，有时在断路器触头间加装（）。

（A）均压电容；（B）并联电阻；（C）均压带；（D）并联均压环。

答案：B液压机构运行中起、停泵时，活塞杆位置正常而机构压力异常升高的原因是（）。

（A）预充压力高；（B）液压油进入气缸；（C）氮气泄漏；（D）机构失灵。

答案：B有载调压装置在调压过程中，切换触头与选择触头的关系是（）。

（A）前者比后者先动；（B）前者比后者后动；（C）同时动；（D）二者均不动。

答案：B油浸变压器干燥时，其绕组温度不超过（）。

（A）110℃；（B）100℃；（C）95℃；（D）85℃。

答案：C任何载流导体的周围都会产生磁场，其磁场强弱与（）。

（A）通过导体的电流大小有关；（B）导体的粗细有关；（C）导体的材料性质有关；（D）导体的空间位置有关。

答案：A避雷器的均压环，主要以其对（）的电容来实现均压的。

一、选择题（共 50 题，每题 1.0 分）：【1】有一电源其电动势为225V，内阻是2.5Ω，其外电路由数盏“220V，40W”的电灯组成，如果要使电灯正常发光，则最多能同时使用（）盏灯。

A．5B．11C．25D．40【2】电气设备停电检修时，对其实施的技术措施中，在停电和装设接地线之间必须进行的一项工作是（）。

A．挂标志牌B．设栅栏C．讲解安全注意事项D．验电【3】分接开关触头表面镀层的厚度一般为（）μm。

A．30B．20C．25D．50【4】在电容器充电电路中，已知电容C=1μF，时间间隔为0.01s内，电容器上的电压从2V升高到12V，在这段时间内电容器充电电流为（）mA。

A．1B．2C．10D．12【5】交流电的有效值，就是与它的（）相等的直流值。

A．热效应B．光效应C．电效应D．磁效应【6】两个电容器分别标着：“10μF，50V”，“100pF，10V”，串联使用时，允许承受的最大工作电压为（）V。

A．60B．30C．55D．110【7】三相变压器高压侧线电动势EAB领先于低压侧线电动势Eab的相位为120°，则该变压器联结组标号的时钟序号为（）。

A．8B．4C．3D．5【8】对变压器绝缘强度影响最大的是（）。

A．温度B．水分C．杂质D．纯度【9】判断通电线圈产生磁场的方向是用（）确定的。

A．右手螺旋法则B．右手定则C．左手定则D．左、右手都用【10】三相五柱三绕组电压互感器在正常运行时，其开口三角形绕组两端出口电压为（）V。

A．0B．100C．220D．380【11】在相同距离的情况下，沿面放电电压比油间隙放电电压（）。

A．高很多B．低很多C．差不多D．相等【12】中性点不接地系统中单相金属性接地时，其他两相对地电压升高（）倍。

A．3B．1.732C．2D．1.414【13】中碳钢的含碳量为（）。

A．0.20%~0.55%B．0.25%~0.60%C．0.30%~0.65%D．0.35%~0.70%【14】净油器中的吸附剂用量是根据油的总量确定的，当使用除酸硅胶时，约为总油量的（）。

一、判断题1.>零件的极限尺寸就是零件允许达到的最大尺寸。

( )答案：×2.>零件尺寸允许的变动量，称为尺寸公差(简称公差)。

( )答案：√3.>串联电路中各电阻消耗的功率与电阻值成正比。

( )答案：√4.>将220V、60W的灯泡接到电压为220V，功率为125W的电源上，灯泡一定会烧毁。

( )答案：×5.>电阻R1，R2并联，已知R1＞＞R2，并联后的等值电阻近似等于R1，即R≈R1。

( )答案：×6.>励磁电流与通过该励磁电流绕组匝数的乘积叫磁势，又称磁动势，以N·I表示。

( )答案：√7.>国标中对未注公差尺寸的公差等级(即旧国标中所称的自由尺寸)在加工时并没有任何限制性的要求。

( )答案：×8.>电场中电动势为正值的地方，电荷的电动势能必为正值；电动势为负值的地方，电荷的电动势能必为负值。

( )答案：×9.>A灯额定值为220V、60W，B灯额定值为110V、40W，串接后接到220V电源上，B灯比A灯消耗的电能更多。

( )答案：×10.>螺管绕组中感应电动势的大小与绕组内磁通变化的速度成反比，并随绕组的匝数增加而减少。

( )答案：×11.>在电路中，纯电阻负载的功率因数为0，纯电感和纯电容的功率因数为1。

( )答案：×12.>当电源电压和负载有功功率一定时，功率因数越高，电源提供的电流越小，线路的电压降就越小。

( )13.>无功功率是不做功的功率，所以不起任何作用。

( )答案：×14.>已知u1＝18sin(ωt＋15°)V；u2＝15sin×(ωt＋35°)V。

则u＝u1＋u2＝33sin(ωt＋50°)V。

( )答案：×15.>在正弦交流电路中，电阻元件上的电压与电流同相，说明总电路电压和电流的初相一定为零。

变电检修工练习题库含参考答案一、单选题（共49题，每题1分，共49分）1.隔离开关可用来( )A、切断短路电流B、切断空载电流C、切断负荷电流D、设置明显的断开点和转换电路正确答案：D2.将一根金属导线拉长，则它的电阻值将（）。

A、变小B、变大C、不变正确答案：B3.当电网发生故障，如有一台变压器损坏时，其他变压器（）过负荷运行A、不允许B、允许长时间C、允许作短时间D、以上答案均不正确正确答案：C4.下列各种因素中，（）与变压器高压绕组直流电阻的测得值无关。

A、分接开关所在档位B、分接开关触头烧损，接触不良C、高压绕组匝间短路或断线D、高压绕组主绝缘的tanδ值、直流泄漏电流和绝缘电阻值超标正确答案：D5.成都地铁供电系统35KVGIS开关柜合闸时必须满足条件( )A、隔离开关合位B、线路侧带电C、母线侧带电D、弹簧已储能正确答案：D6.凡距基准（）以上的作业均视为高处作业A、2米B、1.5米C、1米D、2.5米正确答案：A7.成都地铁2号线35kv馈线柜弹簧未储能时，p143上会出现相应的告警( )A、自复归告警2B、自复归告警4C、自复归告警1D、自复归告警3正确答案：C8.电流互感器的不完全星形接线，在运行中（）故障。

A、不能反映所有的接地B、能反映各种类型的接地C、仅反映单相接地D、不能反映三相短路正确答案：A9.脱离电源凡是要把触电者接触的那一部分（）等断开，或设法将触电者与带电设备脱离开A、断路器B、线路C、隔离开关D、带电设备正确答案：D10.规程规定电力变压器、电压、电流互感器交接及大修后的交流耐压试验电压值均比出厂值低，这主要是考虑（）。

A、设备绝缘的积累效应B、绝缘裕度不够C、试验容量大，现场难以满足D、试验电压高，现场不易满足正确答案：A11.（）、C2类的作业，不纳入施工计划，施工单位凭主办（或主配合）部门签发的《施工作业通知书》（附录E）到现场受理单位登记、施工。

A、B1类B、B2类C、C3类D、B3类正确答案：D12.凡是被定为一二类设备的电气设备，均称为（）A、良好设备B、完好设备C、优良设备D、不可运行设备正确答案：B13.对于同一电容器，两次连续投切中间应断开（）时间以上A、30minB、60minC、5minD、10min正确答案：C14.继电保护装置试验分为三种，它们分别是（）。

变电检修职业技能鉴定题库（技师）第001套一、选择题【1】进行錾削加工，当錾削快到工件尽头时，必须（ B ）錾去余下的部分。

对青铜和铸铁等脆性材料更应如此，否则尽头处就会崩裂。

A．坚持B．调头C．平放D．立放【2】两个10μF的电容器并联后与一个20μF的电容器串联，则总电容是（ A ）μF。

A．10B．20C．30D．40【3】计算真空断路器的合闸速度，检修现场一般（ A ）。

A．取动触头运动的平均速度B．和油断路器计算方法一样C．不需要测量D．用时间代替【4】进行断路器继电保护的传动试验时，同一设备的其他检修人员（ B ）。

A．可以继续工作B．全部撤离C．在工作负责人监护下继续工作D．可以从事操动机构的检修工作【5】断路器在新装和大修后必须测量（ D ），并符合有关技术要求。

A．绝缘电阻B．工频耐压C．同期D．机械特性【6】铝合金制的设备接头过热后，其颜色会呈（ C ）色。

A．灰B．黑C．灰白D．银白【7】SF6断路器经过解体大修后，原来的气体（ C ）。

A．可继续使用B．净化处理后可继续使用C．毒性试验合格，并进行净化处理后可继续使用D．毒性试验合格的可继续使用【8】设备发生事故而损坏，必须立即进行的恢复性检修称为（ B ）检修。

A．临时性B．事故性C．计划D．异常性【9】戴维南定理可将任一有源二端网络等效成一个有内阻的电压源，该等效电源的内阻和电动势是（ A ）。

A．由网络的参数和结构决定的D．由网络参数和负载共同决定的【10】电力网发生三相对称短路时，短路电流中包含有（ C ）分量。

A．直流B．零序C．正序D．负序【11】按设计要求变电站软母线的允许弛度误差为（ B ）。

A．+6B．+5%~-2.5%C．±5%D．±2%【12】SW6-220型断路器在合闸位置时，松紧弹簧尾部调节螺帽使合闸保持弹簧的有效长度为（ B ）mm。

A．400±5B．455±5C．480±5D．440±5【13】户外油断路器的顶部铁帽、接口、螺丝等处封闭不严而进水将使（ A ）。
