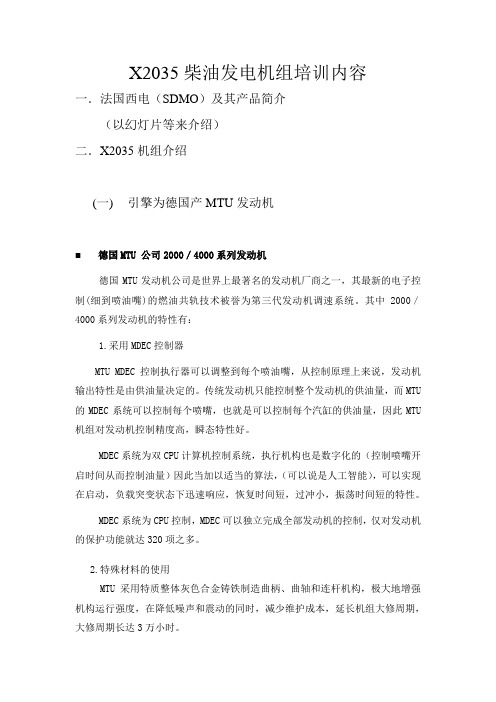

X2035柴油发电机组培训内容一．法国西电（SDMO）及其产品简介（以幻灯片等来介绍）二．X2035机组介绍(一)引擎为德国产MTU发动机■德国MTU 公司2000／4000系列发动机德国MTU发动机公司是世界上最著名的发动机厂商之一，其最新的电子控制(细到喷油嘴)的燃油共轨技术被誉为第三代发动机调速系统。
其中2000／4000系列发动机的特性有：1.采用MDEC控制器MTU MDEC控制执行器可以调整到每个喷油嘴，从控制原理上来说，发动机输出特性是由供油量决定的。
传统发动机只能控制整个发动机的供油量，而MTU 的MDEC系统可以控制每个喷嘴，也就是可以控制每个汽缸的供油量，因此MTU 机组对发动机控制精度高，瞬态特性好。
MDEC系统为双CPU计算机控制系统，执行机构也是数字化的（控制喷嘴开启时间从而控制油量）因此当加以适当的算法，（可以说是人工智能），可以实现在启动，负载突变状态下迅速响应，恢复时间短，过冲小，振荡时间短的特性。
MDEC系统为CPU控制，MDEC可以独立完成全部发动机的控制，仅对发动机的保护功能就达320项之多。
2.特殊材料的使用MTU采用特质整体灰色合金铸铁制造曲柄、曲轴和连杆机构，极大地增强机构运行强度，在降低噪声和震动的同时，减少维护成本，延长机组大修周期，大修周期长达3万小时。
此外，MTU设计独立的活塞头，并使其具备两个进气阀和两个出气阀，不仅可承受极高的活塞压力，同时确保发动机具有低油耗、低排放和低维护成本的优良特性。
(二)发电机原理X2035型柴油发电机组所选用的发电机为法国莉莱森玛其工作原理是主机定子通过A VR为励磁机磁场提供电力，A VR是调节励磁机的电流的控制装置。
A VR对来自主机绕组的电压感应信号做出反馈，通过控制低功率的励磁机磁场，调节励磁机电枢的整流输出功率，从而达到控制主机磁场电流的要求。
另外，A VR还可监测发动机的转速，如低于设定的转速，则相应降低输出电压，防止发动机低速时的过励，缓减加载时的冲击，以减轻发动机的负担。
