箱泵一体化供水设备

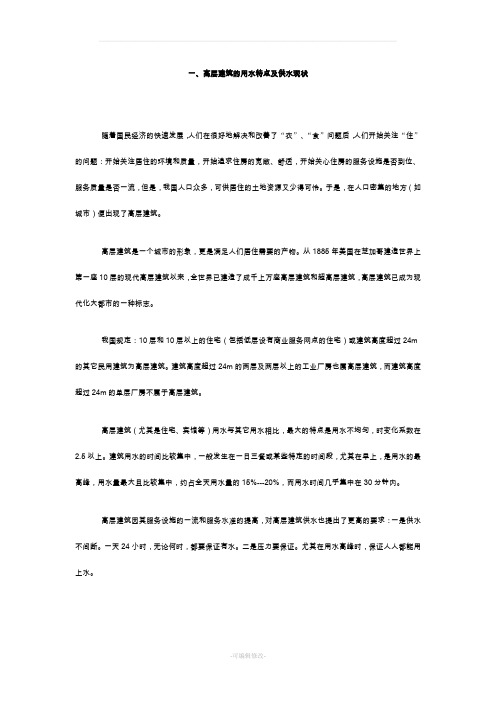

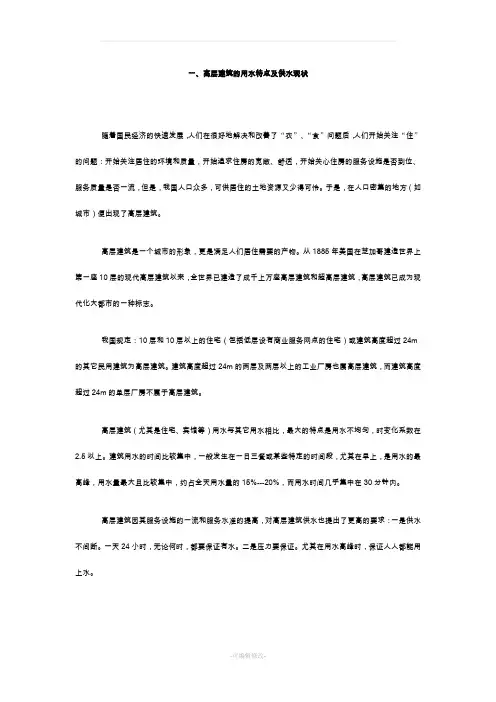

一、高层建筑的用水特点及供水现状随着国民经济的快速发展，人们在很好地解决和改善了“衣”、“食”问题后，人们开始关注“住”的问题：开始关注居住的环境和质量，开始追求住房的宽敞、舒适，开始关心住房的服务设施是否到位、服务质量是否一流，但是，我国人口众多，可供居住的土地资源又少得可怜。

于是，在人口密集的地方（如城市）便出现了高层建筑。

高层建筑是一个城市的形象，更是满足人们居住需要的产物。

从1885年美国在芝加哥建造世界上第一座10层的现代高层建筑以来，全世界已建造了成千上万座高层建筑和超高层建筑，高层建筑已成为现代化大都市的一种标志。

我国规定：10层和10层以上的住宅（包括低层设有商业服务网点的住宅）或建筑高度超过24m 的其它民用建筑为高层建筑。

建筑高度超过24m的两层及两层以上的工业厂房也属高层建筑，而建筑高度超过24m的单层厂房不属于高层建筑。

高层建筑（尤其是住宅、宾馆等）用水与其它用水相比，最大的特点是用水不均匀，时变化系数在2.5以上。

建筑用水的时间比较集中，一般发生在一日三餐或某些特定的时间段，尤其在早上，是用水的最高峰，用水量最大且比较集中，约占全天用水量的15%---20%，而用水时间几乎集中在30分钟内。

高层建筑因其服务设施的一流和服务水准的提高，对高层建筑供水也提出了更高的要求：一是供水不间断。

一天24小时，无论何时，都要保证有水。

二是压力要保证。

尤其在用水高峰时，保证人人都能用上水。

目前，高层建筑供水的现状是普遍采取二次加压的方法满足高层用水。

根据建筑物的高度，采取分区供水（低区、高区或低区、中区、高区）的方法。

低区可以充分利用市政管网压力来满足低区用户用水，不需要二次加压，而中、高区则必须通过二次加压装置才能保证用水。

高层建筑二次加压装置目前国内常用的有以下几种方式：1．“高位水箱+水泵”联合供水方式。

水泵从地下水池或市政管网（无负压）吸水后供给屋顶高位水箱，由水箱给各用户供水，属上行下给的供水方式。

二次供水设备有哪些？江苏双益给排水有限公司是专业生产消防给水设备、楼宇智能供水设备、不锈钢储能水箱、泵组智能控制系统的专业厂家。

双益二次供水设备有：箱式无负压给水设备、罐式叠压给水设备、稳压补偿式无负压供水设备、箱式变频增压给水设备、箱泵一体化泵站等。

一、箱式无负压给水设备由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。

以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。

二、罐式叠压给水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。

三、稳压补偿式无负压供水设备是通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。

该设备采用的流量控制器在维持低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压。

四、箱式变频增压给水设备是直接对管网系统供水（或加压）的水泵机组进行转速和台数调节的智能型电机一体化装置。

该设备根据用户管网系统中瞬时变化的流量和压力参数，自动改变供水机泵的转速和台数，实现恒压变量供水的闭环调节。

五、箱泵一体化泵站具有远程监测、监控功能，同时预留485、232通讯接口。

本设备可取代气压式供水设备、无负压供水设备、水塔等供水设施，提高了供水自动化程度及居民饮用水质量，有效的防止了二次供水的污染，是一种经济、科学、实用的智能化给水设备。

这里简单介绍江苏双益二次供水设备的种类，具体可以咨询双益技术人员，为您提供可靠的供水方案、合理的技术参考、精良的产品品质、安全的供水产品。

浙江省杭州市2021届英语八年级(上)期末调研模拟试题一、选择题1．I’m so ______ today. Shall we go to the movies tomorrow night?A.freeB.fullC.hungryD.enjoyable2．He kept on ________ me up, but I don't want to keep in touch with him any more. A．ring B．ringing C．rung D．rings3．There _____ a football match on TV this evening.A.will haveB.is going to beC.hasD.is going to have4．What would be the next number?0…5…1... 4…2...?A.2B.3C.lD.105．_____ will people have robots in their houses?In about 100 years.A．How far B．How long C．How often D．How soon6．I was working hard on the problem when a wonderful idea suddenly went____ my mind. A．in B．over C．across D．through7．_________a piano concert tomorrow evening.A．There is going to have B．There is havingC．There is going to be D．There is going to having8．——__________ fresh air! ——Yes. Let’s go for a walk.A．How B．What C．What a D．What an9．I helped my mother peel all these pears. Next, she will _____________ .A.cut up itB.cut it upC.cut them upD.cut up them10．Who is ________ of the two girls?A．quiet B．quietestC．quieter D．the quieter11．—Whose book is this?—It __________ Carter’s. It has his name on it.A．might not B．can’t be C．must be12．There is __________ science museum in my city. __________ science museum is very big.A.a; AB.a; TheC.The; A13．They ______ a picnic tomorrow.A．have B．is having C．are going to have D．had14．We should__________a large hole before we plant the tree.A.cleanB.digC.makeD.peel15．You paid ￥10 for _______this morning.A.4 bottle milksB.4 bottles of milkC.4 bottles of milksD.4 milk16．He has to ________ the invitation because he is too busy.A．turn on B．write down C．turn down D．take up17．Bruce was so _________ that he left his English book at home.A．lucky B．unlucky C．careful D．careless18．My grandmother’s cat always comes in ____the kichen windowA．over B．through C．at D．between19．—Is Tina _________ understanding girl?—Yes, and I always have _________ great time with her.A．a; a B．a; an C．an; a D．an; an20．Stop _________ things. Nobody believes you.A.to make upB.making upC.to makeD.making二、单词填空21．B）根据句意及汉语提示完成句子。

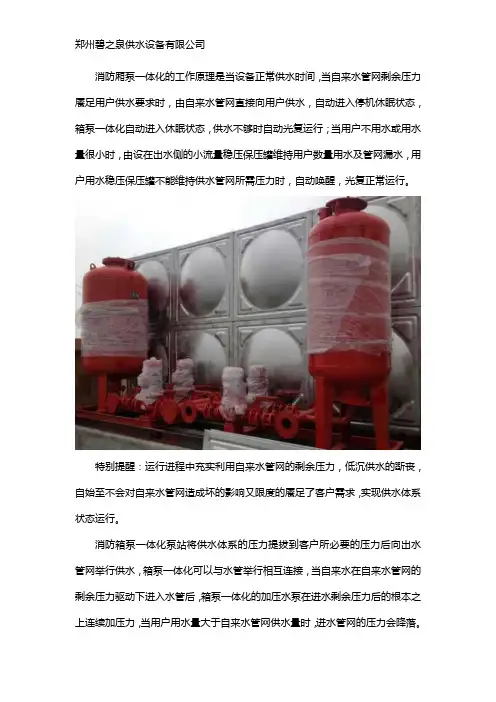

消防厢泵一体化的工作原理是当设备正常供水时间，当自来水管网剩余压力餍足用户供水要求时，由自来水管网直接向用户供水，自动进入停机休眠状态，箱泵一体化自动进入休眠状态，供水不够时自动光复运行；当用户不用水或用水量很小时，由设在出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，自动唤醒，光复正常运行。

特别提醒：运行进程中充实利用自来水管网的剩余压力，低沉供水的斲丧，自始至不会对自来水管网造成坏的影响又限度的餍足了客户需求，实现供水体系状态运行。

消防箱泵一体化泵站将供水体系的压力提拔到客户所必要的压力后向出水管网举行供水，箱泵一体化可以与水管举行相互连接，当自来水在自来水管网的剩余压力驱动下进入水管后，箱泵一体化的加压水泵在进水剩余压力后的根本之上连续加压力，当用户用水量大于自来水管网供水量时，进水管网的压力会降落。

郑州碧之泉供水设备有限公司是集科研、生产、销售一条龙服务的现代化高新技术企业，是中原地区水箱、水处理设备、环保设备的专业生产基地。

公司引进国际生产工艺装备，不断取得产品技术创新和质量升级，值得大家的选择。

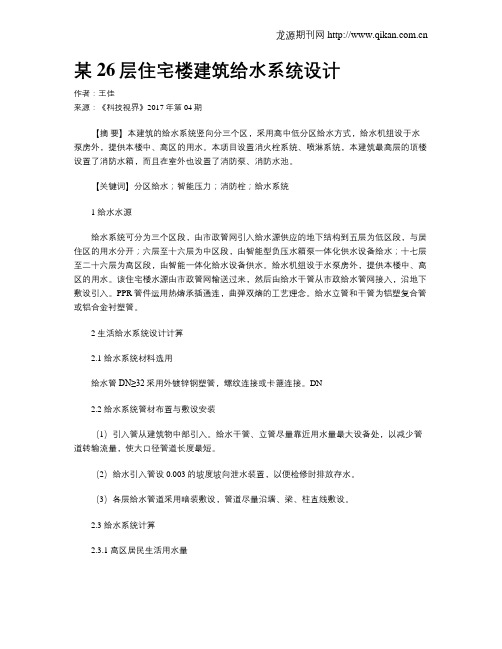

某26层住宅楼建筑给水系统设计作者：王佳来源：《科技视界》2017年第04期【摘要】本建筑的给水系统竖向分三个区，采用高中低分区给水方式，给水机组设于水泵房外，提供本楼中、高区的用水。

本项目设置消火栓系统、喷淋系统，本建筑最高层的顶楼设置了消防水箱，而且在室外也设置了消防泵、消防水池。

【关键词】分区给水；智能压力；消防栓；给水系统1 给水水源给水系统可分为三个区段，由市政管网引入给水源供应的地下结构到五层为低区段，与居住区的用水分开；六层至十六层为中区段，由智能型负压水箱泵一体化供水设备给水；十七层至二十六层为高区段，由智能一体化给水设备供水。

给水机组设于水泵房外，提供本楼中、高区的用水。

该住宅楼水源由市政管网输送过来，然后由给水干管从市政给水管网接入，沿地下敷设引入。

PPR管件运用热熔承插通连，曲弹双熔的工艺理念。

给水立管和干管为铝塑复合管或铝合金衬塑管。

2 生活给水系统设计计算2.1 给水系统材料选用给水管DN≥32采用外镀锌钢塑管，螺纹连接或卡箍连接。

DN2.2 给水系统管材布置与敷设安装（1）引入管从建筑物中部引入。

给水干管、立管尽量靠近用水量最大设备处，以减少管道转输流量，使大口径管道长度最短。

（2）给水引入管设0.003的坡度坡向泄水装置，以便检修时排放存水。

（3）各层给水管道采用暗装敷设，管道尽量沿墙、梁、柱直线敷设。

2.3 给水系统计算2.3.1 高区居民生活用水量根据设计所给条件，假设该居民楼17～26层中，每户均为4人。

则总人数为10×4×4=160人。

该市外网给水压力350kPa。

根据本建筑物的使用需求，最高日生活用水定额选为qd =250L/（人·d），由于人数相对稳定，取用水时变化系数Kh=2.5。

3 消防给水系3.1 本工程按底部设有商业网点的住宅楼设防（1）本工程消火栓系统均采用临时高压制，由地下室两合室内消火栓加压泵站供给。

（2）室内设专用消火栓给水管网，竖向不分区，管网所需工作压力为1.10Mpa。

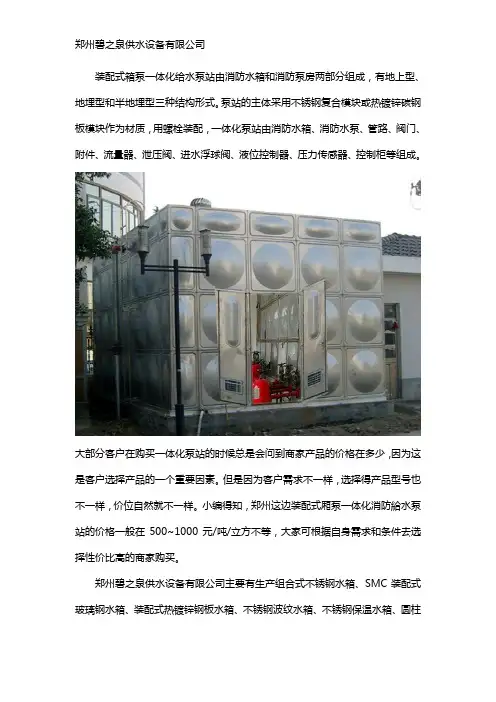

装配式箱泵一体化给水泵站由消防水箱和消防泵房两部分组成，有地上型、地埋型和半地埋型三种结构形式。

泵站的主体采用不锈钢复合模块或热镀锌碳钢板模块作为材质，用螺栓装配，一体化泵站由消防水箱、消防水泵、管路、阀门、附件、流量器、泄压阀、进水浮球阀、液位控制器、压力传感器、控制柜等组成。

大部分客户在购买一体化泵站的时候总是会问到商家产品的价格在多少，因为这是客户选择产品的一个重要因素。

但是因为客户需求不一样，选择得产品型号也不一样，价位自然就不一样。

小编得知，郑州这边装配式厢泵一体化消防給水泵站的价格一般在500~1000元/吨/立方不等，大家可根据自身需求和条件去选择性价比高的商家购买。

郑州碧之泉供水设备有限公司主要有生产组合式不锈钢水箱、SMC装配式玻璃钢水箱、装配式热镀锌钢板水箱、不锈钢波纹水箱、不锈钢保温水箱、圆柱
形不锈钢水箱、不锈钢水箱模压板等，是集科研、生产、销售为一体的公司，目前在北京、天津、石家庄、长沙、西安、合肥、太原等地区设立办事处，逐步形成遍及全国各地的销售网络，欢迎各地客户洽谈合作。

消防箱泵一体化供水设备简介本公司生产消防箱泵一体化设备是本供水重点推荐的一个消防箱泵一体化供水设备，该设备集消防水箱及消防成套设备一体，实现消防给水，本设备外观精美，设备运行可靠，安装方便，是典型的新型消防给水的代表。

消防箱泵一体化增压稳压设备由消防水箱及气压消防供水设备组成。

消防水箱防水箱是指在灭火救援活动中为消防队提供水源的消防设施.消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。

另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。

消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：《建筑设计防火规范》第8.6.3条规定：室内消防水箱(包括分区给水系统的分区水箱)应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。

《高层民用建筑设计防火规范》第7.4.7.1条规定：高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。

第7.4.7.3条规定：并联给水方式的分区消防水箱容量与高位消防水箱相同。

气压消防供水设备气压消防供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。

消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。

消防气压给水设备定义：消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。

在水泵启、停状态均能向消防管网供水的设备。

分类:1）按气压水罐工作形式分为(1)补气式消防气压给水设备(2)胶囊式消防气压给水设备(3)氮气顶压消防气压给水设备（2）按是否设有消防泵组分为a.设有消防泵组的普通消防气压给水设备b.不设消防泵组的应急消防气压给水设备设计选用要点:1）气压水罐的制造单位应持有压力容器制造许可证或注册书，并具备健全的质量管理体系和制度。

消防箱泵一体化设备供水方案施工方案设计单位：设计日期：目录第一章泵箱一体化供水设备简介 (3)一、消防泵箱一体化供水设备优点 (3)第二章施工方案 (5)一．依据及产品技术标准 (5)二．施工准备 (5)三．质量保证措施 (5)四．安全保障措施 (5)五．水箱的安装 (6)六．消防给设备及水管道的安装 (9)八．系统电控与安装 (14)第三章公司资质 (15)第四章工程业绩图片 (15)第一章泵箱一体化供水设备简介一、消防泵箱一体化供水设备优点消防箱泵一体化供水设备是通过不锈钢水箱增加隔板，使供水设备与水箱中的水隔离，从而将水箱与水泵联为一体的供水设备，具有如下优点：1、结构紧凑，不需要另外建设泵房，使用方便，占用的空间小，水泵等配件能够更好的保护。

2、水泵等设备放置于水箱内部，大大减少了设备的噪音。

3、箱泵一体化水箱集设备于一体，供水更加稳定，能够更好的保证充足的消防用水和供水水压，而且，功能齐全，操作、管理简单，占用人力少，维护成本低。

4、一体化水箱集成度较高，结构紧凑，而且，箱泵一体化水箱封闭式的结构使得水箱的观察检查、维修方便。

5、节电节能：采用变频技术使水泵进行软启动，避免消防稳压设备对电网的电流冲击，同时也避免了对管网的冲击，延长管路阀门的寿命。

6、消除二次污染：传统的水池二次加压供水方式将自来水放入水池，水池的水易于被脏污甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到身体健康。

不锈钢水箱是食品级不锈钢材质，该设备利用调节装置采用封闭式供水方式，消除了二次污染。

7、节省投资：建造水池工程投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常维护费用。

该设备利用调节装置供水，节省投资，减少占地，自动化程度高，运行可靠，管理方便。

8、安装简单：设备到现场只需要接进、出水管，施工周期短，设备技术先进。

设备间参考图：设备放置参考图：第二章施工方案一．依据及产品技术标准1.《消防给水稳压设备选用与安装》（GB/T17S205-2018）2. 《建筑给排水设计手册》3. 《泵设计规范》GB/T50256-97二．施工准备1、熟悉图纸的有关要求。

ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。

与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。

4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。

5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。

6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。

另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。

因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。

所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。

特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。

随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。

地埋式箱泵一体化和箱泵一体化消防设备消防供水设备分为两大类：地埋式箱泵一体化和地上箱泵—体化消防设备,今天江苏双益给排水有限公司给大家分析一下地埋式箱泵一体化和箱泵一体化消防设备的区别：一、地埋式箱泵一体化一）优点：1、节省投资：节省投资50%左右,无需修建蓄水池或屋顶水箱,采用叠压供水,减小设备初期投入。

2、高效节能,运行成本低：可充分利用市政管网供水压力,差多少补多少、不产生负压、与传统供水设备相比可节能30%-90%。

停电也可维持市政管网水压供水。

3、智能化程度高,操作简单,节省人力：该设备由全自动智能化控制器控制,自行根据用户的用水量和管网的自来水压力进行调节,实行无人值守。

并且采用人机界面(文本、数字)显示,使客户更加直观的看到设备的运行状况。

4、环保卫生：设备全封闭运行,彻底消除水源二次污染。

5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。

在异常情况下能进行信号报警、自检、故障判断等。

6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分,安装非常简单方便。

7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动,使电网和管网免冲击,并且轮流运转,大大延长了水泵及电机的使用寿命。

设备寿命可延长3倍以上。

8、箱泵一体化设备过流部件的材质一般采用不锈钢制作,亦可根据用户的不同要求定制其他材质。

二、箱泵一体化消防设备一）特点：1、节电节能：采用变频技术使水泵进行软启动,避免了箱泵一体化消防增压稳压给水设备对电网的电流冲击；同时因实现恒压控制,也避免了对管网的冲击,延长了管路及阅门的寿命。

传统的水池二次加压供水方式将自来水放入水池,使原有的自来水压力释放为零,浪费了自来水的原有的压力能。

本设备利用调节装置与自来水管网连接可充分利用管网压力能,节电可达到50%-90%2、消除二次污染：传统的水池二次加压供水方式将自来水放入水池,水池的水易于被脏物甚至动物尸体所污染,尤其在夏天易产生藻类或滋生蚊虫,直接影响到身体健康。

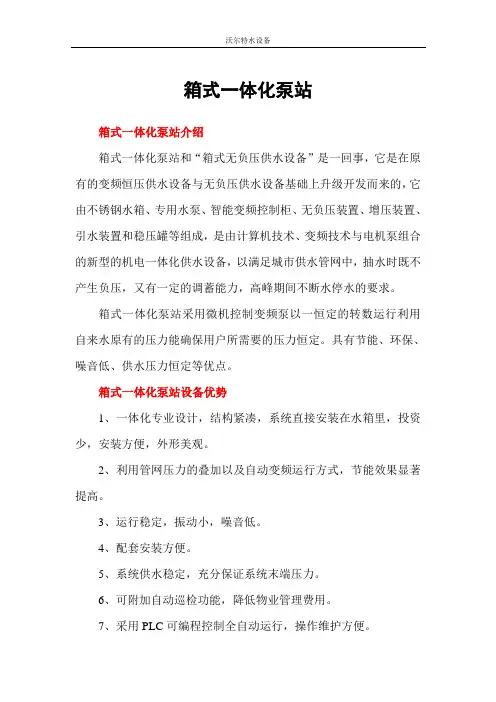

箱式一体化泵站箱式一体化泵站介绍箱式一体化泵站和“箱式无负压供水设备”是一回事，它是在原有的变频恒压供水设备与无负压供水设备基础上升级开发而来的，它由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备，以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。

箱式一体化泵站采用微机控制变频泵以一恒定的转数运行利用自来水原有的压力能确保用户所需要的压力恒定。

具有节能、环保、噪音低、供水压力恒定等优点。

箱式一体化泵站设备优势1、一体化专业设计，结构紧凑，系统直接安装在水箱里，投资少，安装方便，外形美观。

2、利用管网压力的叠加以及自动变频运行方式，节能效果显著提高。

3、运行稳定，振动小，噪音低。

4、配套安装方便。

5、系统供水稳定，充分保证系统末端压力。

6、可附加自动巡检功能，降低物业管理费用。

7、采用PLC可编程控制全自动运行，操作维护方便。

箱式一体化泵站工作原理当公共供水管网>0.2Mpa时，无负压装置关闭，无负压进水装置打开，由水箱供水，反之当公共供水管网<0.2Mpa时，延时十分钟无负压装置打开，无负压进水装置关闭，由公共供水管网供水。

无负压水箱内存储的水，通过智能控制，每6小时循环一次，确保水质新鲜、纯净。

无负压水箱内的变频泵以一定的转速运行，利用自来水原有的压力实现叠加，能确保用户所需的压力和压力恒定。

无负压水箱变频泵的进水了与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压，在无负压装置起停的同时，无负压进水装置会做出与无负压装置相反的动作。

自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开，由水箱供水。

当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。

箱式一体化泵站详解：箱式一体化泵站无负压罐主要作用：无负压罐是一种专门用于箱式一体化泵站的一种罐体。

箱式无负压叠压生活给水设备安装、保养注意事项一、案例工程箱式无负压变频供水设备由下列设备组成：现在就无负压变频供水设备的安装、保养注意事项及优点进行阐述：案例工程生活恒压变频设备采用箱式无负压式供水。

此产品是一种全新一体化供水设备，是在无负压变频供水和变频供水的基础上开发研制的，吸取了无负压叠加变频供水和变频供水设备的优点，有效利用了无负压叠加自来水压力功能和水箱蓄水调节恒压供水功能，（无负压叠加自来水压力功能原理：利用密封罐体内高压气水压力达到供水目的。

具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。

当压力达到指定上限时远程控制压力表通过控制柜使泵机自动停止。

设备中的水压高于外界管网压力，自动送水至供水管网。

当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。

如此反复，使设备不停供水。

当罐内气体不足时，补气阀可自动补气。

），水箱蓄水是为了市政管网停水时补水作用。

二、生活恒压变频设备安装使用及保养1、安装前应仔细检查泵体内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路重量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装远程压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路杂物，如装逆止阀应装在闸阀的后面。

6、泵的安装方式分为硬性联接安装，安装牢固，垫片绝不能缺少。

7、生活恒压变频设备安装在地下二层通风良好、灰尘少、不潮湿的场地，环境湿度为5℃－40℃，环境良好。

8、为方便设备安装、保养、设备四周留了1米空间，人孔处应保留1.5米空间，四周地面设排水沟。

9、生活恒压变频设备安装在用砼浇注罐体支承座。

基座在主体施工时已经固化，吊装罐体及变频设备并放稳，安装时用水平尺把槽钢基础安装水平，误差控制在1mm,保证变频设备运行时良好，随后安装附件，接通电源。

图集WHDXBF-18-18/3.6-30-I智能型箱泵一体化泵站
图集WHDXBF-18-18/3.6-30-I智能型箱泵一体化泵站分别代表什么意思？
答：图集WHDXBF是代表箱泵一体化泵站：，第一个18是代表水箱的有效容积，18/3.6，前面的18是代表消防泵的流量，后面的3.6是代表喷淋泵的流量，30是代表水泵的扬程，I是一用一备的意思。

箱泵一体化由什么组成的？
答：图集箱泵一体化WHDXBF-18-18/3.6-30-I由一个18立方的水箱中间割段和4台不锈钢潜水泵，贰台双电源控制柜和2台气压罐用管路基础组成的。

WHDXBF指的是消防稳压智能型箱泵一体化泵站，第一个18指的是水箱有效容积M3；第二个18指的是供水流量M3，30指的是供水压力MPA，也就是扬程。

装配式箱泵一体化消防给水泵站技术规程1.引言本技术规程适用于设计、制作、安装、试运行、检验和验收装配式箱泵一体化消防给水泵站（以下简称“一体化泵站”）工程。

一体化泵站是指将消防水泵、控制系统、电气系统集成在同一箱体内，方便安装、验收和维修，提高设备运行效率的消防控制设备。

2.适用范围本技术规程适用于以下一体化泵站：2.1 外形尺寸：长×宽×高不超过2.5m×1.6m×2.5m。

2.2 额定流量：小于等于60L/s。

2.4 电源：交流380V±10%。

2.5 控制方式：手、自动两种控制方式均可。

3.设计要求3.1 性能要求3.1.1 泵站各项参数应符合GB6245《消防泵用性能要求及试验方法》中的规定。

3.1.2 泵站应尽量减少管道连接，降低压力损失。

3.1.3 泵站应配备过载、过流、短路等保护功能，确保泵站安全稳定运行。

3.2.1 泵站箱体应采用优质防锈钢板制作，表面喷涂耐候防腐型涂料。

3.2.2 泵站内部布局应符合人体工程学原理，方便维修和操作。

3.2.3 泵站内部应配备消防水泵、控制系统、电气系统等所需设备。

3.2.4 泵站进出水口应采用法兰连接，方便施工和维修。

3.3.1 泵站应在地面上平整的基础上安装，箱体四周应有足够的空间，方便对泵站进行维修和操作。

3.3.2 泵站应采用波纹管或其他减振器降低设备运行时的振动和噪声。

3.3.3 泵站应安装在独立的房间内或有防火墙隔离。

4.试运行与检验4.1.1 泵站试运行应在设计单位或用户的监督下进行。

4.1.2 泵站在开始试运行前应检查各项设备的安装情况、接线是否可靠、操作是否方便等。

4.2 检验4.2.1 泵站在试运行后应进行检验，检查各项设备参数是否符合设计要求。

4.2.2 泵站检验内容应包括：泵站进出口压力、流量、电气参数、控制功能等。

4.2.3 泵站检验合格后方可交付使用。

5.维护与保养5.1 泵站日常维护应按照设备操作说明进行。

WBXF箱泵一体化供水设备的特点：
1、无需建泵房，节省空间
2、采用静音型号消防泵组，运行无噪音，节能环保
3、将消防泵组全部安装于水箱内，具有独特的消音防冻功能
4、设备维护保养时，无需排放水箱内的消防用水、节约能源
5、具有水箱缺水报警、故障报警自动切换、消防联动功能
6、本系统采用新标准来生产，系统运用了PLC编程，具有巡检记录数据输出端口，内部储存数据等功能。

WBXF箱泵一体化供水设备的主要功能：
1.全自动完成多台水泵机组软启动,变频到工频运行以及停止的全部操作过程.
2.根据用水量的变化,变成多台泵组的启动和停止.
3.有压力设定值和实际压力值的LED显示功能.
4.有LED频率指示,变频异常指示,电机故障工况显示.
5.保护功能:具有欠压保护,过压保护,过载保护,短路保护,失速防止,烧损防止等功能.
整个水箱外壳利用304不锈钢材质，防腐效果好，密封性强。

箱式无负压供水设备设备概述箱式无负压供水设备是在原有的变频恒压供水设备与无负压供水设备基础上升级开发而来的第七代品，它由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。

以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。

采用微机控制变频泵以一恒定的转数运行利用自来水原有的压力能确保用户所需要的压力恒定。

具有节能、环保、噪音低、供水压力恒定等优点。

主要技术指标增压压力范围、流量和节能指标，均高于国内其他报道的产品，且结构设计具新颖性，总体水平达到国内领先，国际先进水平，因此，在市场上具有极大的竞争优势。

归纳的说，智能化箱式无负压供水设备设备主要特点是保护管网压力、调节峰值用水，节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。

随着二次供水加压技术的发展，箱式无负压供水设备从根本上解决了这些问题。

据“供水设备推广中心”的资料显示，箱式无负压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。

比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

箱式无负压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。

供水户在20-2000户。

日供水量在20-50000m3，供水高度达150米，即50层楼房。

适用范围1，离市区较偏、自来水压较低的工矿企业生活、生产用水。

2，原有气压式、水池(水箱)式变频供水设备的改造工程。

3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。

4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用。

沃尔特箱式无负压供水设备先进技术介绍：由于以往自来水水压最高达到七层楼，因此高层建筑供水需通过二次加压来现实供水需求，湖南沃尔特专业生产;设备安装及销售自来水二次增压供水设备。

消防供水设备中泵的主备用切换方法消防泵是消防供水系统中的心脏。

在消防供水设备中，设置消防备用泵可以增加整个系统的安全性，有利于提高整个消防给水系统的可靠性。

根据国家标准《建筑设计防火规范》(GBJ 16-87)的规定，除室外消防用水量不超过25 L／s的工厂、仓库和七层至九层的单元住宅外，固定消防水泵应设有备用泵，其工作能力不应小于一台主要泵。

《高层民用建筑设计防火规范》(GB50045-95)中7．5．3条也规定，消防给水系统应设置备用消防水泵。

消防泵的主备用切换是实现消防备用泵投人工作的重要手段，也是消防给水系统可靠、安全运行的重要环节。

1.消防泵的主备用切换方法从消防泵启动信号的采集和控制角度来看，设计中消防泵的主备用切换主要有两种方法。

其关键是控制信号来源的选择，它可分为电流信号控制方法和压力信号控制方法。

通常消防泵的主备用泵均需按互为备用的方式进行设计。

电流信号控制方法是现在消防设计中消防泵主备用切换的常用方法。

它通过对水泵的电动机电流信号反馈，来判断消防泵是否工作。

当电机短路(断电)、电流过大时，电源自动切换至另一台水泵机组的电机，停止第一台消防泵的工作，启动另一台消防泵工作。

压力信号控制方法是在消防泵的出水总管上设置电节点压力表，如图1，消防泵主备用的切换是由该压力表的信号来判断的。

当消防泵控制箱接到动作指令，立刻启动任一台消防泵，若消防泵工作后的电节点压力表指示的压力未能达到设定的压力值时，控制箱将自动切换到另一台消防泵，启动工作。

当然，电气消防泵控制的原理中可任意指定一台消防泵为主泵或备用泵。

电流信号控制方法在目前国内采用最早、最多，而压力信号控制方法在国外的自动喷水灭火系统开始运用，压力信号控制方法对消防给水系统的自动控制提供了可靠的方式。

2.主备用切换方法的比较2．1 消防泵出现故障的原因分析消防泵出现的故障最终结果是消防泵不能正常给水。

造成消防泵故障的主要原因可分为两类，一类是电机故障，另一类是水泵故障。
