自动安装搬运机械安装调试单元测试6.

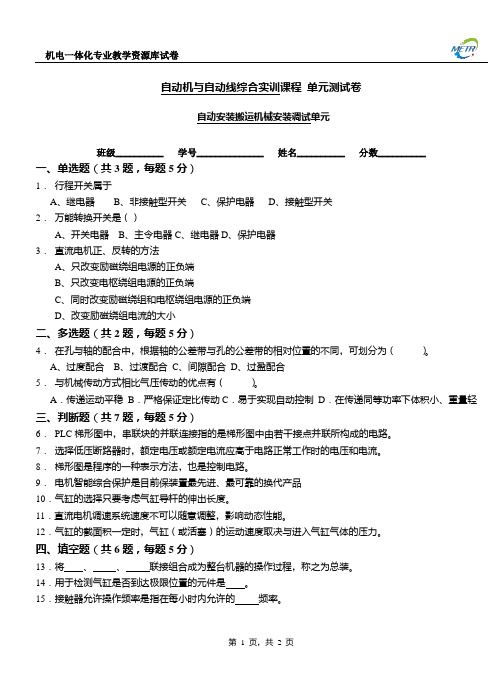

自动机与自动线综合实训课程单元测试卷自动安装搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共3题，每题5分）1．行程开关属于A、继电器B、非接触型开关C、保护电器D、接触型开关2．万能转换开关是（）A、开关电器B、主令电器C、继电器D、保护电器3．直流电机正、反转的方法A、只改变励磁绕组电源的正负端B、只改变电枢绕组电源的正负端C、同时改变励磁绕组和电枢绕组电源的正负端D、改变励磁绕组电流的大小二、多选题（共2题，每题5分）4．在孔与轴的配合中，根据轴的公差带与孔的公差带的相对位置的不同，可划分为（）。

A、过度配合B、过渡配合C、间隙配合D、过盈配合5．与机械传动方式相比气压传动的优点有（）。

A．传递运动平稳B．严格保证定比传动C．易于实现自动控制D．在传递同等功率下体积小、重量轻三、判断题（共7题，每题5分）6．PLC梯形图中，串联块的并联连接指的是梯形图中由若干接点并联所构成的电路。

7．选择低压断路器时，额定电压或额定电流应高于电路正常工作时的电压和电流。

8．梯形图是程序的一种表示方法，也是控制电路。

9．电机智能综合保护是目前保装置最先进、最可靠的换代产品10．气缸的选择只要考虑气缸导杆的伸出长度。

11．直流电机调速系统速度不可以随意调整，影响动态性能。

12．气缸的截面积一定时，气缸（或活塞）的运动速度取决与进入气缸气体的压力。

四、填空题（共6题，每题5分）13．将、、联接组合成为整台机器的操作过程，称之为总装。

14．用于检测气缸是否到达极限位置的元件是。

15．接触器允许操作频率是指在每小时内允许的频率。

16．电压继电器线圈导线、阻抗。

17．无触点电器通断电路的执行功能由来实现。

18．电压继电器的线圈一般要在电路中。

五、简答题（共2题，每题5分）19．安装搬运单元中的机器与机构的异同点是什么？20．双螺母的防松原理：。

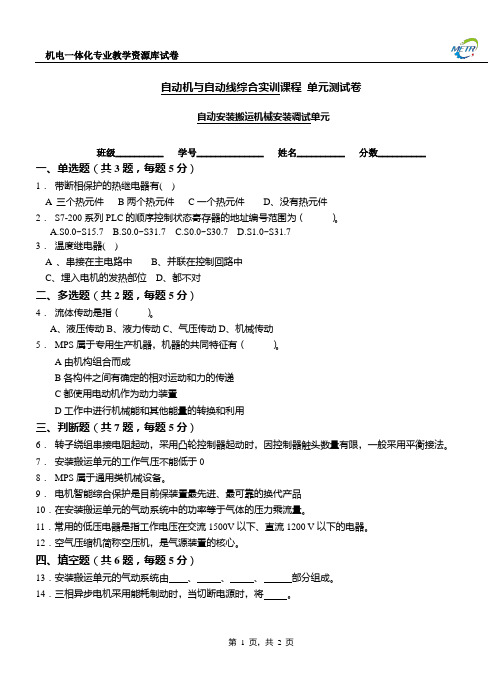

自动机与自动线综合实训课程单元测试卷自动安装搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________ 一、单选题（共3题，每题5分）1．带断相保护的热继电器有( )A 三个热元件B两个热元件C一个热元件D、没有热元件2．S7-200系列PLC的顺序控制状态寄存器的地址编号范围为（）。

A.S0.0~S15.7B.S0.0~S31.7C.S0.0~S30.7D.S1.0~S31.73．温度继电器( )A 、串接在主电路中B、并联在控制回路中C、埋入电机的发热部位D、都不对二、多选题（共2题，每题5分）4．流体传动是指（）。

A、液压传动B、液力传动C、气压传动D、机械传动5．MPS属于专用生产机器，机器的共同特征有（）。

A由机构组合而成B各构件之间有确定的相对运动和力的传递C都使用电动机作为动力装置D工作中进行机械能和其他能量的转换和利用三、判断题（共7题，每题5分）6．转子绕组串接电阻起动，采用凸轮控制器起动时，因控制器触头数量有限，一般采用平衡接法。

7．安装搬运单元的工作气压不能低于08．MPS属于通用类机械设备。

9．电机智能综合保护是目前保装置最先进、最可靠的换代产品10．在安装搬运单元的气动系统中的功率等于气体的压力乘流量。

11．常用的低压电器是指工作电压在交流1500V以下、直流1200 V以下的电器。

12．空气压缩机简称空压机，是气源装置的核心。

四、填空题（共6题，每题5分）13．安装搬运单元的气动系统由、、、部分组成。

14．三相异步电机采用能耗制动时，当切断电源时，将。

15．为了保证电磁铁可靠吸合，电磁与必须配合好。

16．和统称电气的联琐控制。

17．流体传动是指、、。

18．定时器的计时过程采用时间脉冲计数的方式，其时基（分辨率）分别为、、三种。

五、简答题（共2题，每题5分）19．安装搬运单元机械装配过程中注意的事项20．轴承盖的作用？。

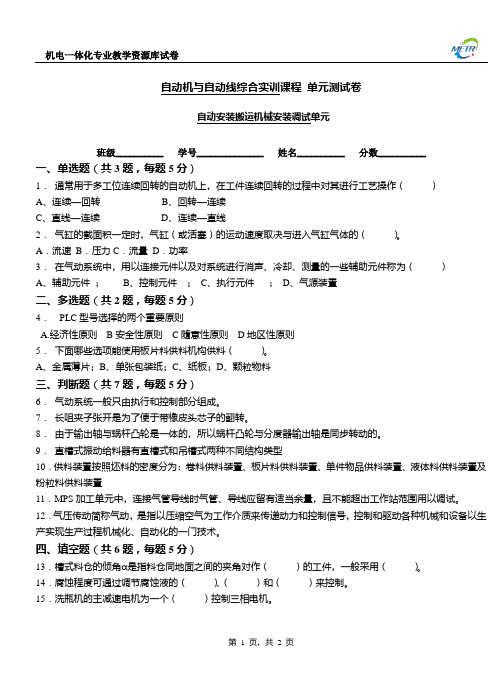

自动机与自动线综合实训课程单元测试卷自动安装搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共3题，每题5分）1．通常用于多工位连续回转的自动机上，在工件连续回转的过程中对其进行工艺操作（）A、连续—回转B、回转—连续C、直线—连续D、连续—直线2．气缸的截面积一定时，气缸（或活塞）的运动速度取决与进入气缸气体的（）。

A．流速B．压力C．流量D．功率3．在气动系统中，用以连接元件以及对系统进行消声、冷却、测量的一些辅助元件称为（）A、辅助元件；B、控制元件；C、执行元件；D、气源装置二、多选题（共2题，每题5分）4．PLC型号选择的两个重要原则A.经济性原则B安全性原则C隨意性原则D地区性原则5．下面哪些选项能使用板片料供料机构供料（）。

A、金属薄片；B、单张包装纸；C、纸板；D、颗粒物料三、判断题（共7题，每题5分）6．气动系统一般只由执行和控制部分组成。

7．长咀夹子张开是为了便于带橡皮头芯子的翻转。

8．由于输出轴与蜗杆凸轮是一体的，所以蜗杆凸轮与分度器输出轴是同步转动的。

9．直槽式振动给料器有直槽式和吊槽式两种不同结构类型10．供料装置按照坯料的密度分为：卷料供料装置、板片料供料装置、单件物品供料装置、液体料供料装置及粉粒料供料装置11．MPS加工单元中，连接气管导线时气管、导线应留有适当余量，且不能超出工作站范围用以调试。

12．气压传动简称气动，是指以压缩空气为工作介质来传递动力和控制信号，控制和驱动各种机械和设备以生产实现生产过程机械化、自动化的一门技术。

四、填空题（共6题，每题5分）13．槽式料仓的倾角α是指料仓同地面之间的夹角对作（）的工件，一般采用（）。

14．腐蚀程度可通过调节腐蚀液的（）、（）和（）来控制。

15．洗瓶机的主减速电机为一个（）控制三相电机。

16．该设备的每个单元都有两种工作模式，即为（）和（）模式。

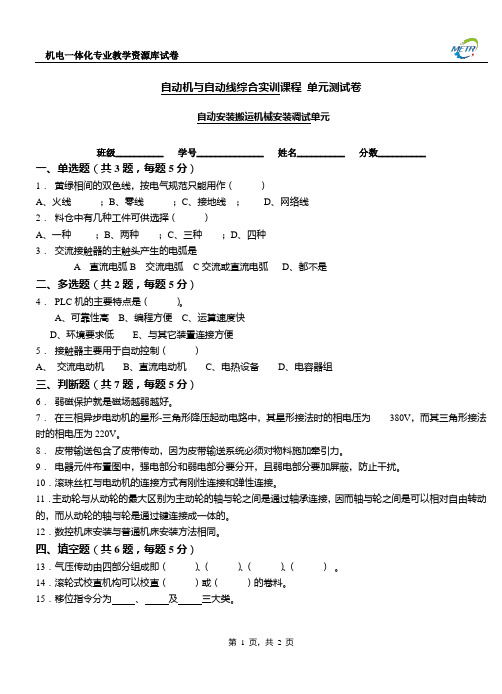

自动机与自动线综合实训课程单元测试卷自动安装搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共3题，每题5分）1．黄绿相间的双色线，按电气规范只能用作（）A、火线；B、零线；C、接地线；D、网络线2．料仓中有几种工件可供选择（）A、一种；B、两种；C、三种；D、四种3．交流接触器的主触头产生的电弧是A 直流电弧B 交流电弧C交流或直流电弧D、都不是二、多选题（共2题，每题5分）4．PLC机的主要特点是（）。

A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便5．接触器主要用于自动控制（）A、交流电动机B、直流电动机C、电热设备D、电容器组三、判断题（共7题，每题5分）6．弱磁保护就是磁场越弱越好。

7．在三相异步电动机的星形-三角形降压起动电路中，其星形接法时的相电压为380V，而其三角形接法时的相电压为220V。

8．皮带输送包含了皮带传动，因为皮带输送系统必须对物料施加牵引力。

9．电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰。

10．滚珠丝杠与电动机的连接方式有刚性连接和弹性连接。

11．主动轮与从动轮的最大区别为主动轮的轴与轮之间是通过轴承连接，因而轴与轮之间是可以相对自由转动的，而从动轮的轴与轮是通过键连接成一体的。

12．数控机床安装与普通机床安装方法相同。

四、填空题（共6题，每题5分）13．气压传动由四部分组成即（）、（）、（）、（）。

14．滚轮式校直机构可以校直（）或（）的卷料。

15．移位指令分为、及三大类。

16．在MPS中，构件是机器的。

17．电气原理图一般分为和两部分画出。

18．机械手驱动方式分类分为机械传动机械手、（）机械手、（）机械手、电力传动机械手。

五、简答题（共2题，每题5分）19．自由度20．检测装置。

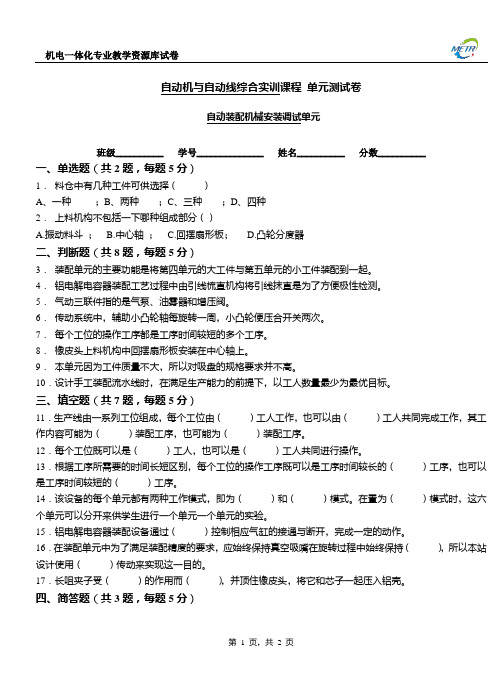

自动机与自动线综合实训课程单元测试卷自动装配机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共2题，每题5分）1．料仓中有几种工件可供选择（）A、一种；B、两种；C、三种；D、四种2．上料机构不包括一下哪种组成部分（）A.振动料斗；B.中心轴；C.回摆扇形板；D.凸轮分度器二、判断题（共8题，每题5分）3．装配单元的主要功能是将第四单元的大工件与第五单元的小工件装配到一起。

4．铝电解电容器装配工艺过程中由引线梳直机构将引线抹直是为了方便极性检测。

5．气动三联件指的是气泵、油雾器和增压阀。

6．传动系统中，辅助小凸轮轴每旋转一周，小凸轮便压合开关两次。

7．每个工位的操作工序都是工序时间较短的多个工序。

8．橡皮头上料机构中回摆扇形板安装在中心轴上。

9．本单元因为工件质量不大，所以对吸盘的规格要求并不高。

10．设计手工装配流水线时，在满足生产能力的前提下，以工人数量最少为最优目标。

三、填空题（共7题，每题5分）11．生产线由一系列工位组成，每个工位由（）工人工作，也可以由（）工人共同完成工作，其工作内容可能为（）装配工序，也可能为（）装配工序。

12．每个工位既可以是（）工人，也可以是（）工人共同进行操作。

13．根据工序所需要的时间长短区别，每个工位的操作工序既可以是工序时间较长的（）工序，也可以是工序时间较短的（）工序。

14．该设备的每个单元都有两种工作模式，即为（）和（）模式。

在置为（）模式时，这六个单元可以分开来供学生进行一个单元一个单元的实验。

15．铝电解电容器装配设备通过（）控制相应气缸的接通与断开，完成一定的动作。

16．在装配单元中为了满足装配精度的要求，应始终保持真空吸嘴在旋转过程中始终保持（），所以本站设计使用（）传动来实现这一目的。

17．长咀夹子受（）的作用而（），并顶住橡皮头，将它和芯子一起压入铝壳。

自动机与自动线综合实训课程单元测试卷搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________ 一、单选题（共2题，每题5分）1．搬运单元手臂机构采用双轴气缸的主要作用是（）A 增大力矩；B 提高伸缩速度；C 提高气缸导杆抗弯能力；D 提高精度2．回转气缸用在MPS的（）单元A上料单元；B搬运单元；C装配单元；D分拣单元3．（）不是CTU的输入端子。

A．CD B．CU C．R D．PV4．机器的工作部分须完成机器的预定动作，且处于整个传动的（）A始端；B中间位置；C终端；D任何位置5．在PLC中，可以通过编程器修改或增删的是（）A、用户程序B、系统程序C、工作程序D、任何程序二、多选题（共2题，每题5分）6．下列选项中属32位计数器的是（）A、C10B、C109C、C209D、C2297．当气夹机构在夹取工件瞬间，哪些气缸处于伸出状态（）A、摆动气缸B、双轴气缸C、起升气缸D、手爪气缸8．接触器主要用于自动控制（）A、交流电动机B、直流电动机C、电热设备D、电容器组9．S7-200系列PLC的型号单元区别包括（）。

A、基本单元B、输入输出混合单元B、输入扩展单元D、输出扩展单元10．扩展模块是为专门增加PLC的控制功能而设计的，一般扩展模块内没有（）A、输出接口电路B、CPUC、输入接口电路D、电源三、判断题（共5题，每题5分）11．低压断路器是开关电器，具备过载、短路、失压保护。

12．速度继电器速度很高时触点才动作。

13．气管和电线不能扎在一起。

14．刀开关安装时，手柄要向下装。

接线时，电源线接在上端，下端接用电器。

15．低压断路器不具有失压保护的功能。

16．接触器的额定电压指的是线圈的电压。

四、填空题（共2题，每题5分）17．手爪结构分类（）、（）、（）18．五种基本坐标式机器人有：（）、（）、（）、（）、（）。

五、名词解释（共1题，每题5分）19．机构六、简答题（共1题，每题5分）20．请描述在MPS搬运单元中起升机构在一个工作循环中的工作过程。

自动机与自动线综合实训课程单元测试卷自动安装搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共3题，每题5分）1．改变交流电动机的运转方向，调整电源采取的方法是( ) 。

A、调整其中两相的相序B、调整三相的相序C、定子串电阻D、转子串电阻2．直流电机正、反转的方法A、只改变励磁绕组电源的正负端B、只改变电枢绕组电源的正负端C、同时改变励磁绕组和电枢绕组电源的正负端D、改变励磁绕组电流的大小3．大工件与小工件的装配是在（）单元上完成的。

A、加工B、上料检测C、装配D、安装搬运二、多选题（共2题，每题5分）4．在气动系统中，按操纵方式不同，换向阀有（）。

A．自动B．电动C．机动D．气动5．与机械传动方式相比气压传动的优点有（）。

A．传递运动平稳B．严格保证定比传动C．易于实现自动控制D．在传递同等功率下体积小、重量轻三、判断题（共7题，每题5分）6．常用的低压电器是指工作电压在交流1500V以下、直流1200 V以下的电器。

7．增∕减计数器（CTUD）的计数当前值达到预设值PV时，计数器就停止计数。

8．电器元件布置图中，强电部分和弱电部分要分开，且弱电部分要加屏蔽，防止干扰。

9．梯形图中的“软继电器线圈”断电，其常开触点断开，常闭触点闭合，称该软元件为0状态或OFF状态；“软继电器线圈”得电，其常开触点接通，常闭触点断开，称该软元件为1状态或ON状态。

10．PLC机的继电器输出适应于要求高速通断、快速响应的工作场合。

11．在MPS中，构件是机械的工作单元。

12．串联一个常开触点时采用AND指令；串联一个常闭触点时采用LD指令。

四、填空题（共6题，每题5分）13．原则上热继电器的额定电流按14．要使逻辑与的输出端有信号，必须使。

15．移位指令分为、及三大类。

16．在孔与轴的配合中，根据轴的公差带与孔的公差带的相对位置的不同，可划分为、、。

机械组装考试题及答案一、单项选择题（每题2分，共10题）1. 机械组装中，以下哪个部件不是传动系统的一部分？A. 齿轮B. 轴承C. 电机D. 传感器答案：D2. 在机械组装过程中，以下哪个工具是用来测量长度的？A. 扳手B. 量角器C. 卡尺D. 螺丝刀答案：C3. 机械组装时，以下哪个步骤是正确的？A. 先组装传动系统，再组装控制系统B. 先组装控制系统，再组装传动系统C. 先组装电气系统，再组装传动系统D. 先组装传动系统，再组装电气系统答案：B4. 以下哪个不是机械组装中常用的紧固件？A. 螺栓B. 螺母C. 垫圈D. 导线5. 在机械组装中，以下哪个部件是用来减少摩擦的？A. 弹簧B. 轴承C. 齿轮D. 链条答案：B6. 机械组装中，以下哪个部件不是用于支撑结构的？A. 支架B. 梁C. 轴D. 电机答案：D7. 在机械组装过程中，以下哪个步骤是用于确保组件正确对齐的？A. 测量B. 切割C. 焊接D. 打磨答案：A8. 机械组装时，以下哪个工具是用来固定部件的？A. 锤子B. 电钻C. 钳子D. 螺丝刀答案：D9. 在机械组装中，以下哪个部件是用来传递动力的？B. 滑轮C. 电机D. 传感器答案：C10. 机械组装中，以下哪个部件不是用于控制运动的？A. 伺服电机B. 步进电机C. 导轨D. 传感器答案：D二、多项选择题（每题3分，共5题）1. 机械组装中，以下哪些部件属于电气系统？A. 电机B. 控制器C. 传感器D. 齿轮答案：ABC2. 在机械组装过程中，以下哪些步骤是必要的？A. 设计B. 采购C. 组装D. 测试答案：ABCD3. 机械组装中，以下哪些部件是用来增加稳定性的？A. 支架B. 梁D. 弹簧答案：AB4. 以下哪些工具是机械组装中常用的？A. 扳手B. 量角器C. 卡尺D. 电钻答案：ACD5. 在机械组装中，以下哪些部件是用来保护系统的？A. 保险丝B. 继电器C. 传感器D. 电机答案：ABC三、判断题（每题1分，共5题）1. 机械组装中，所有部件都必须经过精确测量后才能进行组装。

自动机与自动线综合实训课程单元测试卷搬运机械安装调试单元班级__________ 学号______________ 姓名__________ 分数__________一、单选题（共6题，每题5分）1．在正反转控制电路中，如果存在交流接触器同时动作会造成电气故障时，应增加什么解决办法。

（）A、外部输出继电器互锁B、内部输出继电器互锁B、外部输入继电器互锁D、内部辅助继电器互锁2．单个动合触点与前面的触点进行串联连接的指令是（）A、ANDB、ORC、ANID、ORI3．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW1474．空气粘性随温度变化而变，温度升高，粘性（）。

A、降低B、升高C、不变D、不一定5．交流接触器共有（）个触头，其中主触头为（）个，辅助触头为（）个。

A、6、14 、8B、8、14、6C、14、6、8D、14、8、66．用户设备需输入PLC的各种控制信号，通过什么将这些信号转换成中央处理器能够接受和处理的信号（）A、CPUB、输出接口电路C、输入接口电路D、存储器二、多选题（共3题，每题5分）7．PLC应用指令可以用于（）等。

A、数据比较B、数据传送C、I/O高速处理D、算术运算8．在SCR段中不能使用的指令（）。

A、JMPB、LBLC、FORD、NEXT9．油水分离器主要是用（）等方法使压缩空气中凝聚的水分、油分等杂质从压缩空气中分离出来，让压缩空气得到初步净化。

A离心B撞击C水洗D吸附三、判断题（共6题，每题5分）10．主令电器在自动控制系统中接入主回路。

11．交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。

12．机械手主要是由执行系统，驱动系统，控制系统三大部分组成。

13．电力传动机械手它是由特殊设计的电动机、直线电机或步进电机直接驱动执行机构运动的机械手。

因不需中间转换机构，故结构简单，其中直线电机机械手的运动速度快，行程长，使用和维护方便。
