汽车电控系统自诊断功能简介.

汽车自诊断系统的原理hnwtqx 湖南万通汽修学校1 汽车自诊断系统的原理1.1 汽车操纵系统专门情形汽车操纵系统在正常工作时，电控单元ECU的输入和输出信号差不多上在一个规定的范畴内运行，当操纵电路的信号显现专门时，ECU中的诊断系统就判定该电路信号显现故障。

电路的专门情形分为3种：第一种是电路的信号超出规定范畴。

例如：冷却液温度传感器(CTS)在正常工作时，其输出电压在0.1V～4.8V内，如超出这一范畴，诊断系统则判定为故障信号；第二种是电控单元ECU在一段时刻内接收不到传感器的信号或接收到的信号在一段时刻内不变，诊断系统也会判定为故障信号。

例如：氧传感器在正常工作时，其输入电压应在0.1V～0.9V内，波动许多于8次／10秒；第三种是电控单元ECU中的诊断系统偶然发觉一次不正常的输入信号时，可不能诊断为故障信号，只有不正常的输入信号多次显现或连续一定时刻，才会判定为故障信号。

例如：转速信号(Ne)是一个脉冲信号，发动机转速在100r／min以上时，丢失几个信号，ECU可不能判定为故障。

1.2 汽车自诊断系统对故障的确认方法1.2.1 值域判定法当电控单元接收到的输入信号超出规定的数值范畴时，自诊断系统就确认该输入信号显现故障。

例如：某车水温传感器设计在正常使用温度范畴-30—120℃(或范畴更大些)内，输出电压为0．30—4．70V，因此当电控单元检测出信号电压小于0．15V或大于4．85v 时就判定水温传感器信号系统发生短路或断路故障。

1.2.2 时域判定法当电控单元检测时发觉某一输入信号在一定的时刻内没有发生变化或变化没有达到预先规定的次数时，自诊断系统就确定该信号显现故障。

例如：氧传感器在发动机达到正常工作温度，操纵系统进入闭环后，电控单元检测不到氧传感器的输出信号超过一定时刻或者氧传感器信号在0．45V上下的情形已超过一定时刻，自诊断系统就判定氧传感器信号系统显现故障。

1.2.3 功能判定法当电控单元给执行器发出动作指令后，检测相应传感器的输出参数发生变化，若传感器输出信号没有按照程序规定的参数变化，就确认执行器或电路显现故障。

OBDII简介OBDII(the Second On—Board Diagnostics), ，美国汽车工程师协会(SAE，Society of Automotive Engineers)1988年制定了OBD-II标准。

OBDII实行标准的检测程序，并且具有严格的排放针对性，用于实时监测汽车尾气排放情况。

中文名 :汽车诊断第二代系统 .外文名 :OBDII目录:1:OBDII简介2:OBDII工作原理3:OBDII通讯协议▪ ISO9141-2▪ ISO14230▪ ISO157654:OBDII数据连接口5:OBDII终端产品功能6:应用领域7:故障码一、OBDII简介自从20世纪50年代汽车技术与电子技术开始相结合以来，电子技术在汽车上的应用范围越来越广泛。

ECU作为汽车发动机电控系统的核心具有速度快捷、功能强大、可靠性高、成本低廉的特点，故此ECU的引入极大地提高了汽车的动力性、舒适性、安全性和经济性。

然而，由于现代发动机电OBDII 模块控系统越来越复杂，将ECU引入发动机电控系统之后，在提高汽车性能的同时也引发了故障类型难以判定的问题。

针对该情况，从20世纪80年代起，美、同、欧等地的汽车制造企业开始在其生产的电喷汽车上配备车载自诊断模块(On—Board Diagnostics Module)。

自诊断模块能在汽车运行过程中实时监测电控系统及其电路元件的工作状况，如有异常，根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在汽车电脑芯片内阳1。

系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，故障排除后，采用专用仪器清除故障码。

由于该时期不同厂商的OBD系统之问各行其是、互不兼容，所以被称为第一代车载自诊断系统(OBD—I，the First On—BoardDiagnostics)。

车载自动诊断系统及使用要点车载自动诊断系统及使用要点随着汽车技术的不断发展，车载自动诊断系统已经成为当今汽车技术的重要组成部分。

车载自动诊断系统简称OBD，它是汽车电子控制系统中的一部分，主要用于实时监测和诊断车辆的工作状况，以及对车辆故障进行识别和提示。

本文将介绍车载自动诊断系统及其使用要点，为车主或汽车维修工提供一些参考意见。

一、车载自动诊断系统的基本概念车载自动诊断系统是指一套由多个传感器、电子控制模块以及软件程序组成的系统，通过对车辆各个内部系统的检测和监控，实现对车辆各项功能进行分析和评估，提供对车辆工作状态的诊断结果。

OBD是车载自动诊断系统的一部分，它是On-Board Diagnostics（车载诊断）的缩写。

由于车载OBD系统能够实时监测和检测汽车电子控制系统的运行状况，同时能够及时提示车主或修理员发现的问题，因此在汽车维修和日常保养中起着至关重要的作用。

二、车载自动诊断系统的组成车载自动诊断系统包括传感器、ECU（电子控制单元）和诊断工具。

传感器主要用于测量车辆各个部位的数据，如温度、速度、气压等。

ECU是车载电子控制模块，主要负责收集传感器的数据，并通过车辆总线与其它模块通讯，实现对车辆的控制和管理。

诊断工具主要用于读取ECU存储的故障码以及进行初步的故障诊断。

三、车载自动诊断系统的使用要点1. 检查传感器和电子控制模块的供电和接线是否正常，尤其是一些易损部位，如线束接头等。

2. 定期检查车辆的OBD系统，尽量避免OBD诊断器出现意外意外损坏或失去读取故障码的功能。

3. 如果发现故障码，请及时进行初步的故障诊断，争取尽快修复故障。

一旦发现故障，不要擅自使用车辆，否则汽车可能会更加严重的损坏。

4. 遵守OBD诊断器使用的正确方法，正确选择适合OBD诊断器的操作系统和操作方法。

要注意正确连接OBD诊断器和车辆，建议先阅读使用说明书。

5. 发现故障后，不要盲目地将ECU或传感器等部件进行更换，这样很可能会对车辆造成不必要的损害和浪费。

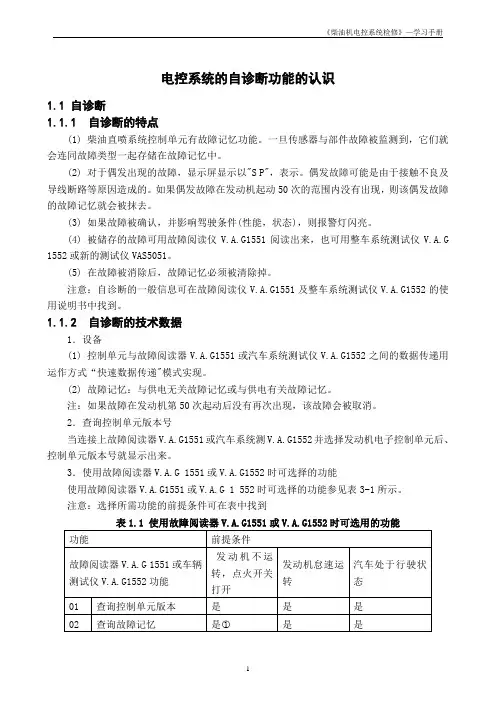

电控系统的自诊断功能的认识1.1 自诊断1.1.1 自诊断的特点(1) 柴油直喷系统控制单元有故障记忆功能。

一旦传感器与部件故障被监测到，它们就会连同故障类型一起存储在故障记忆中。

(2) 对于偶发出现的故障，显示屏显示以"S P"，表示。

偶发故障可能是由于接触不良及导线断路等原因造成的。

如果偶发故障在发动机起动50次的范围内没有出现，则该偶发故障的故障记忆就会被抹去。

(3) 如果故障被确认，并影响驾驶条件(性能，状态)，则报警灯闪亮。

(4) 被储存的故障可用故障阅读仪V.A.G1551阅读出来，也可用整车系统测试仪V.A.G 1552或新的测试仪VAS5051。

(5) 在故障被消除后，故障记忆必须被清除掉。

注意：自诊断的一般信息可在故障阅读仪V.A.G1551及整车系统测试仪V.A.G1552的使用说明书中找到。

1.1.2 自诊断的技术数据1．设备(1) 控制单元与故障阅读器V.A.G1551或汽车系统测试仪V.A.G1552之间的数据传递用运作方式“快速数据传递"模式实现。

(2) 故障记忆：与供电无关故障记忆或与供电有关故障记忆。

注：如果故障在发动机第50次起动后没有再次出现，该故障会被取消。

2．查询控制单元版本号当连接上故障阅读器V.A.G1551或汽车系统测V.A.G1552并选择发动机电子控制单元后、控制单元版本号就显示出来。

3．使用故障阅读器V.A.G 1551或V.A.G1552时可选择的功能使用故障阅读器V.A.G1551或V.A.G 1 552时可选择的功能参见表3-1所示。

注意：选择所需功能的前提条件可在表中找到03 执行元件诊断 是 是 否 04 基本设定 否 是 否 05 清楚故障记忆 是 是 是 06 结束输出 是 是 是 07 控制单元编码 是 否 否 08阅读测量数据块是是是○1 此时仅打开点火开关，发动机不运转。

1.1.3 连接故障阅读器V.A.G1551，选择发动机电子控制单元1．必备的专用工具，检测仪和辅助工具故障阅读器V.A.G1551如图1.1所示，连接导线V..A.G1551/3如图1.2所示。

简述发动机电控系统的功能和组成发动机电控系统是现代汽车中非常重要的一个系统，它负责控制发动机的运行，保证发动机能够高效、稳定地工作。

本文将从功能和组成两个方面来介绍发动机电控系统。

功能：1. 点火控制：发动机电控系统通过控制点火时机和点火能量，确保发动机在每个气缸的最佳点火时刻点火，以提高燃烧效率和动力输出。

2. 燃油供给控制：根据发动机工况和驾驶员的需求，发动机电控系统可以精确控制燃油的供给量，以满足发动机的动力需求，并同时保证燃油经济性和排放要求。

3. 怠速控制：发动机电控系统通过控制气门和燃油喷射量，使发动机在怠速工况下保持稳定的转速，以确保供电系统和辅助设备正常工作。

4. 过热保护：发动机电控系统通过监测冷却液温度和油温等参数，当温度过高时会触发警告或保护措施，以防止发动机过热造成损坏。

5. 故障诊断：发动机电控系统具有故障自诊断功能，能够实时监测发动机各个传感器和执行器的工作状态，并通过故障码诊断出具体故障原因，方便技师进行维修和故障排除。

组成：1. 传感器：发动机电控系统依靠各种传感器来获取发动机运行的实时数据，如气流传感器、氧气传感器、水温传感器等。

这些传感器将采集到的数据传输给电控单元，供其进行处理和判断。

2. 电控单元：电控单元是发动机电控系统的核心部件，它接收传感器传来的数据，并根据预设的程序和策略进行处理，控制点火和燃油喷射等操作。

电控单元还具备自我学习和故障诊断功能，能够根据运行状况和环境变化进行实时调整和优化。

3. 执行器：发动机电控系统通过执行器来实现控制命令的执行，常见的执行器包括点火线圈、喷油嘴和节气门等。

这些执行器受到电控单元的控制，按照指令进行工作，以保证发动机的正常运行。

4. 供电系统：发动机电控系统需要稳定的电源供应，以保证电控单元和执行器的正常工作。

供电系统由电瓶、发电机和各种线束组成，能够提供足够的电能供给发动机电控系统使用。

总结：发动机电控系统的功能和组成十分复杂，它通过精确的控制和调节，使发动机能够高效、稳定地运行。

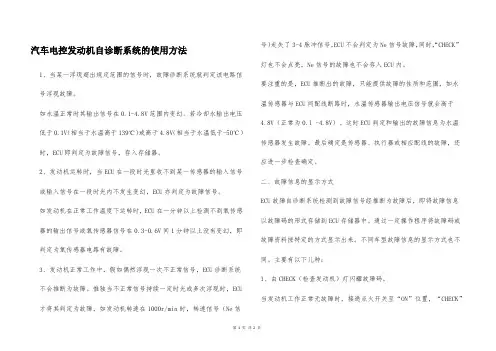

汽车电控发动机自诊断系统的使用方法1、当某一浮现超出规定范围的信号时，故障诊断系统就判定该电路信号浮现故障。

如水温正常时其输出信号在0.1-4.8V范围内变幻。

若冷却水输出电压低于0.1V（相当于水温高于139℃）或高于4.8V（相当于水温低于-50℃）时，ECU即判定为故障信号，存入存储器。

2、发动机运转时，当ECU在一段时光里收不到某一传感器的输入信号或输入信号在一段时光内不发生变幻，ECU亦判定为故障信号。

如发动机在正常工作温度下运转时，ECU在一分钟以上检测不到氧传感器的输出信号或氧传感器信号在0.3-0.6V间1分钟以上没有变幻，即判定为氧传感器电路有故障。

3、发动机正常工作中，假如偶然浮现一次不正常信号，ECU诊断系统不会推断为故障。

惟独当不正常信号持续一定时光或多次浮现时，ECU 才将其判定为故障，如发动机转速在1000r/min时，转速信号（Ne信号）走失了3-4脉冲信号，ECU不会判定为Ne信号故障，同时，“CHECK”灯也不会点亮，Ne信号的故障也不会存入ECU内。

要注重的是，ECU推断出的故障，只能提供故障的性质和范围，如水温传感器与ECU间配线断路时，水温传感器输出电压信号就会高于4.8V（正常为0.l -4.8V）。

这时ECU判定和输出的故障信息为水温传感器发生故障。

最后确定是传感器、执行器或相应配线的故障，还应进一步检查确定。

二、故障信息的显示方式ECU故障自诊断系统检测到故障信号经推断为故障后，即将故障信息以故障码的形式存储到ECU存储器中。

通过一定操作程序将故障码或故障资料按特定的方式显示出来。

不同车型故障信息的显示方式也不同。

主要有以下儿种：1、由CHECK（检查发动机）灯闪耀故障码。

当发动机工作正常无故障时，接通点火开关至“ON”位置，“CHECK”第1页共2页。
