中新金盾硬件防火墙安装手册

中新金盾防火墙系统产品安装手册版本号：20130717版权信息©安徽中新软件有限公司，版权所有2002－2013本文件所有内容受版权保护并且归中新软件所有。

未经中新软件明确书面许可，不得以任何形式复制、传播本文件（全部或部分）。

中新软件、JDFW、JDIS、金盾抗拒绝服务系统及其它中新商标均是安徽中新软件有限公司注册商标，本文中涉及到的其它产品名称和品牌为其相关公司或组织的商标或注册商标，特此鸣谢。

目录1前言 (1)1.1文档的目的 (1)1.2读者对象 (1)1.3约定 (1)1.3.1命令语法全部采用以下约定 (1)1.3.2图形界面操作的描述采用以下约定 (1)1.3.3网络拓扑中设备的约定 (1)1.4技术服务体系 (2)2产品介绍 (3)2.1产品概述 (3)2.2产品型号及参数 (4)2.2.1ZXFW-8110 (4)2.2.2ZXFW-8210 (5)2.2.3ZXFW-8410 (6)2.2.4ZXFW-8610 (7)2.2.5ZXFW-8810 (8)2.2.6ZXFW-8910 (9)3设备的安装 (10)3.1防火墙的硬件安装 (10)3.2登录中新金盾防火墙 (10)3.2.1串口连接 (10)3.2.2WEB方式登录防火墙 (13)3.2.3SSH软件登录 (14)3.3中新金盾防火墙出厂设置 (15)3.3.1恢复出厂设置 (15)4配置案例 (17)4.1案例1：作为路由网关 (17)4.1.1网络拓扑结构如下所示 (17)4.1.2网络拓扑简介 (18)4.1.3用户的配置需求 (18)4.1.4具体的配置步骤 (18)4.2透明模式接入网络 (20)4.2.1网络拓扑结构如下 (20)4.2.2网络拓扑简介 (20)4.2.3用户的配置需求 (21)4.2.4具体的配置步骤 (21)4.3案例三：防火墙作为VPN网关接入网络 (23)4.3.1网络拓扑结构如下 (23)4.3.2网络拓扑简介 (23)4.3.3用户的配置需求 (23)4.3.4具体的配置步骤 (23)4.4案例四：防火墙主备模式接入网络 (26)4.4.1网络拓扑结构如下 (26)4.4.2网络拓扑简介 (26)4.4.3用户的配置要求 (27)4.4.4具体的配置步骤 (27)5常见问题故障处理 (29)5.1口令丢失情况下的处理 (29)5.2电源系统故障处理 (29)5.3配置系统故障处理 (29)1前言本手册主要介绍中新金盾防火墙的安装和使用。

金盾硬件防火墙系列介绍金盾硬件防火墙JDFW-300+目标客户：金盾300+硬件防火墙,千兆电口接入,支持多网段防护,跨路由模式,跨网段模式,跨VLAN等模式的防护,适合百兆环境,小中型企业,IDC服务商及系统集成工程,可支持255台机器有效的防护工作!产品性能：金盾抗DDOS防火墙针对目前广泛存在的DOS, DDOS等攻击而设计，为您的网站、信息平台基于Internet的服务等提供完善的保护使其免受别有用心之人的攻击破坏。

基于各个平台底层的核心模块，提供高效率的防护手段。

优秀的系统核心，使得本产品可抵御大规模的攻击经测试，百兆网络条件，本产品在平均90MBPS的DOS，DDOS攻击流量下仍可保证100%的连接成功率，千兆网络条件，本产品可抗300-500MBPS攻击流量。

1.高效率的核心攻击检测&防护模块2.完善的攻击防护手段3.强大的连接跟踪机制4.独创的端口防护体制5.广泛的平台适应性6.简单的安装与设置7.易于配置的攻击检测&防护参数8.规则设置及日志记录9.完善的售后服务金盾硬件防火墙JDFW-1000+产品发展介绍：2003年02月成立“金盾抗DDOS防火墙”研发项目组2003年11月：“金盾”产品推向市场，并申请国家发明专利2004年03月：“金盾”百兆级产品隆重推出2004年05月：“金盾”千兆级产品隆重推出2004年12月：“金盾”自发布后，成功地为数万个用户抵御了DDOS攻击2005年1月07日：“金盾”顺利通过国家安全产品检测中心检测2005年3月14日：金盾又获“公安部安全产品销售许可证”2005年06月：“金盾”百兆和千兆级产品成功应用于IDC服务商、ICP服务商和ISP运营商2005年10月：“金盾”百兆和千兆产品成功用于政府行业公司简介：安徽中新软件有限公司（简称“中新软件” ）创立于2002年，是集网络安全产品、软硬件开发的高科技公司。

公司自2002年已开始针对DDoS攻击的产品研发，次年，“金盾抗DDOS防火墙” 正式推向市场，市场反应强烈。

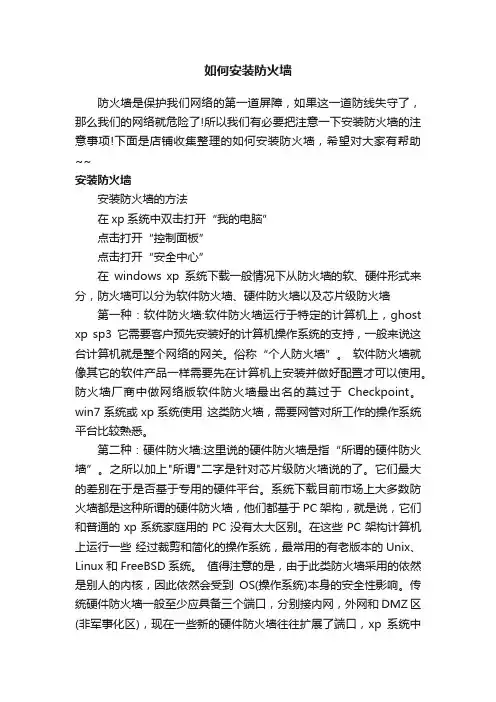

如何安装防火墙防火墙是保护我们网络的第一道屏障，如果这一道防线失守了，那么我们的网络就危险了!所以我们有必要把注意一下安装防火墙的注意事项!下面是店铺收集整理的如何安装防火墙，希望对大家有帮助~~安装防火墙安装防火墙的方法在xp系统中双击打开“我的电脑”点击打开“控制面板”点击打开“安全中心”在windows xp系统下载一般情况下从防火墙的软、硬件形式来分，防火墙可以分为软件防火墙、硬件防火墙以及芯片级防火墙第一种：软件防火墙:软件防火墙运行于特定的计算机上，ghost xp sp3它需要客户预先安装好的计算机操作系统的支持，一般来说这台计算机就是整个网络的网关。

俗称“个人防火墙”。

软件防火墙就像其它的软件产品一样需要先在计算机上安装并做好配置才可以使用。

防火墙厂商中做网络版软件防火墙最出名的莫过于Checkpoint。

win7系统或xp系统使用这类防火墙，需要网管对所工作的操作系统平台比较熟悉。

第二种：硬件防火墙:这里说的硬件防火墙是指“所谓的硬件防火墙”。

之所以加上"所谓"二字是针对芯片级防火墙说的了。

它们最大的差别在于是否基于专用的硬件平台。

系统下载目前市场上大多数防火墙都是这种所谓的硬件防火墙，他们都基于PC架构，就是说，它们和普通的xp系统家庭用的PC没有太大区别。

在这些PC架构计算机上运行一些经过裁剪和简化的操作系统，最常用的有老版本的Unix、Linux和FreeBSD系统。

值得注意的是，由于此类防火墙采用的依然是别人的内核，因此依然会受到OS(操作系统)本身的安全性影响。

传统硬件防火墙一般至少应具备三个端口，分别接内网，外网和DMZ区(非军事化区)，现在一些新的硬件防火墙往往扩展了端口，xp系统中常见四端口防火墙一般将第四个端口做为配置口、管理端口。

很多防火墙还可以进一步扩展端口数目。

第三种：芯片级防火墙:芯片级防火墙基于专门的硬件平台，没有xp操作系统。

专有的ASIC芯片促使它们比其他种类的防火墙速度更快，处理能力更强，性能更高。

中新金盾抗拒绝服务系统使用说明书版本号：201001A目录一、用户手册简介 (5)1.1用途 (5)1.2约定 (5)1.3概述 (5)二、安装指南 (6)2．1设备类型及构成 (6)2.1.1 JDFW-500+ (6)2.1.2 JDFW-1000+ (6)2.1.3 JDFW-8000+ (7)2.1.4 JDFW-2000+ (7)2.1.5 JDFW-4000+ (8)2.1.6集群型号 (9)2.2硬件设备安装 (9)2.2.1 单路型 (9)2.2.2双路 (9)2.2.3集群型 (10)2.3注意事项 (10)三、产品概述 (11)3.1DOS/DDOS简介 (11)3.2金盾抗拒绝服务系统 (11)3.2.1技术优势 (11)3.2.2防护原理 (12)3.2.3产品系列 (14)四、功能描述 (15)4.1用户登录 (15)4.2系统信息 (15)4.2.1 内核版本号 (15)4.2.2 序列号码 (15)4.2.3 设备连接状态及地址 (15)4.3规则设置 (15)4.3.1 地址 (15)4.3.2 端口 (16)4.3.3 模式匹配 (16)4.3.4 方向选择 (16)4.3.5 规则行为 (16)4.4防护状态 (16)4.4.1 SYN保护模式 (16)4.4.3 ACK&RST保护模式 (16)4.4.4 UDP保护模式 (16)4.4.5 ICMP保护模式 (17)4.4.6 碎片保护模式 (17)4.4.7 NonIP保护模式 (17)4.4.8 忽略模式 (17)4.4.9 禁止模式 (17)4.4.10 WebCC保护模式 (17)4.4.11 GameCC保护模式 (17)4.4.12 高级UDP保护模式 (17)4.5参数设置 (18)4.5.1 系统操作环境 (18)4.5.2 主机防护参数 (18)4.5.3 系统防护参数 (18)4.5.4变量设置 (19)4.6端口策略 (19)4.6.1 TCP端口保护 (19)4.6.2 UDP端口保护 (20)五、管理及配置 ............................................................... . 215.1登录页面 (21)5.1.1 语言 (21)5.1.2 用户/密码 (21)5.1.3 修改密码 (22)5.1.4 重置 (22)5.2状态监控 (22)5.2.1 全局统计 (22)5.2.2 系统负载 (23)5.2.3 主机状态 (24)5.2.4 主机设置 (25)5.2.5 连接监控 (26)5.2.6 屏蔽列表 (27)5.2.7 黑名单管理 (28)5.2.8 域名管理 (29)5.3 攻击防御 (31)5.3.1 全局参数 (31)5.3.2 规则设置 (34)5.3.3 TCP端口保护 (36)5.3.4 UDP端口保护 (39)5.4 日志分析 (40)5.4.1日志列表 (40)5.4.2 分析报告 (41)5.5 系统配置 (42)5.5.2 系统设备 (43)5.5.3 集群参数 (44)5.5.4 用户管理 (45)5.5.5 SNMP系统配置 (46)5.5.6 SNMP用户 (46)5.5.7 SNMP视图列表 (48)5.6 服务支持 (48)5.6.1 关于我们 (48)5.6.2 版本信息 (49)5.6.3 报文捕捉 (50)5.6.4 产品升级 (50)一、用户手册简介首先，感谢您购买中新金盾抗拒绝服务系统产品！本设备功能实用，性能优秀，配置简单，是您安全链条中不可缺少的一环。

金盾抗DDOS防火墙用户操作手册选择金盾，铸就成功―――――――――――――――――――――――――――――AnHui ZXSoft Co. Ltd.©版权所有 2002-2008目录物品清单一、用户手册简介 (2)1. 用途 (2)2. 约定 (2)3. 概述 (2)二、产品概述 (3)1. DOS/DDOS简介 (3)2. 金盾抗DDOS防火墙 (3)1) 技术优势 (3)a)DOS/DDOS攻击检测及防护 (3)b)通用方便的报文规则过滤 (4)c)专业的连接跟踪机制 (4)d)简洁丰富的管理 (4)e)广泛的部署能力 (4)f)优质的售后服务 (4)2) 防护原理 (4)a)攻击检测 (4)b)协议分析 (5)c)主机识别 (5)d)连接跟踪 (5)e)端口防护 (5)3) 产品系列 (5)a) 软件产品 (5)b)硬件产品 (5)三、安装指南 (6)1.设备类型及构成 (6)1)JDFW-100+ (6)2)JDFW-1000+ (6)3)JDFW-8000+ (7)4) J DFW-2000+ (7)5) 集群型号 (8)2.硬件设备安装 (8)1) 单路型防火墙 (8)2) 双路型防火墙 (8)3) 集群型防火墙 (8)3.注意事项 (9)四、防火墙功能描述 (10)1.用户登录 (10)2.系统信息 (10)1)内核版本号及构建日期 (10)2)序列号码 (10)AnHui ZXSoft Co. Ltd.©版权所有 2002-20083.规则设置 (10)1)地址 (10)2) 端口 (11)3)标志位 (11)4)模式匹配 (11)5)方向选择 (11)6)规则行为 (11)4.防护状态 (11)1) SYN保护模式 (11)2) SYN危急保护模式 (12)3) ACK&RST保护模式 (12)4) UDP保护模式 (12)5) ICMP保护模式 (12)6)碎片保护模式 (12)7) NonIP保护模式 (13)8) 忽略模式 (13)9) 禁止模式 (13)10) WebCC保护模式 (13)11) GameCC保护模式 (13)12) 高级UDP保护模式 (13)5.参数设置 (13)1) 系统控制 (14)a)系统时间 (14)b) 流量控制 (14)c）策略选项 (14)2)攻击检测 (14)a)SYN Flood保护 (14)b）SYN Flood高压保护 (14)c）SYN Flood单机保护 (14)d）ACK&RST Flood保护 (14)e）TCP端口自动关闭触发 (15)f）UDP保护触发 (15)g ) ICMP保护触发 (15)h) 碎片保护触发 (15)i) NonIP保护触发 (15)3) 流量限制 (15)a）紧急触发状态 (15)b）简单过滤流量限制 (15)c）忽略主机流量限制 (15)d）伪造源流量限制 (15)4) TCP防护 (15)a) 屏蔽持续时间： (16)b) 连接数量保护 (16)AnHui ZXSoft Co. Ltd.©版权所有 2002-2008d) 默认黑名单策略 (16)5) UDP防护设置 (16)a) 请求连接超时 (16)b) 建立连接超时 (16)6) 变量设置 (16)6.端口策略 (16)1)防护类型 (16)a)标准防护(default) (16)b) 动态验证(WEB Service Protection) (17)c) 频率保护(Game Service Protection) (17)2) 连接攻击检测 (17)3) 连接数量限制 (17)4) 端口探测限制 (17)5) 防护标志 (17)a) 超时连接 (17)b) 超出屏蔽 (17)c) 延时提交 (17)d) 接受协议 (18)6)模块参数 (18)五、管理及配置 (18)1.登录页面 (18)1)语言 (18)2)用户/密码 (18)2.状态监控页面 (19)1)全局统计 (18)2) 系统负载 (19)3) 主机状态 (20)a) 主机 (20)b) 带宽 (21)c) 频率 (21)d) 连接 (21)e) 防护模式 (21)4) 单一主机状态 (21)a)主机地址 (22)b)网关IP地址 (22)c)网关MAC地址 (22)d)流量策略 (22)e) 连接策略 (22)f) 黑名单策略 (22)g) 保护设置集序号 (23)h) 分时流量 (23)i)防护插件 (23)5)连接监控 (23)AnHui ZXSoft Co. Ltd.©版权所有 2002-2008b) 本地地址 (23)c)远端地址 (23)d)当前状态 (23)e)选择连接 (24)6)屏蔽列表 (24)a) 控制 (24)b) 本地地址 (24)c)远端地址 (24)d)当前状态 (24)7) 黑名单管理 (24)3.攻击防御页面 (25)1) 全局参数 (25)2) 规则设置 (25)a)规则设置集 (26)b)控制 (26)c)协议 (26)d)地址 (26)e)细节 (26)f)匹配 (26)3)规则编辑页面 (26)a) 规则序号 (27)b) 规则描述 (27)c) 报文长度 (27)d) 本地地址 (27)e) 远程地址 (27)f)协议类型 (27)g)本地端口/远程端口 (27)h)TCP标志位 (27)i)ICMP类型/ICMP代码 (28)j)模式匹配 (28)k)方向选择 (28)l)规则行为 (28)4.日志记录页面 (29)5.系统配置页面 (30)1）保存配置 (30)2）系统设备 (31)3)集群参数 (31)4)用户管理 (32)5) SNMP系统配置 (33)6) SNMP用户 (33)7)SNMP视图列表 (34)6.服务支持 (35)1) 关于我们 (35)AnHui ZXSoft Co. Ltd.©版权所有 2002-20082）版本信息 (35)3）报文捕捉 (35)4)产品升级 (36)AnHui ZXSoft Co. Ltd.©版权所有 2002-2008物品清单小心打开包装箱，检查包装箱里应有的配件：➢一台防火墙➢一根交流电源线➢一根直连网线➢一根交叉网线➢一份《用户手册》➢一份宣传册➢一对LC-LC光纤线➢螺丝若干一、用户手册简介首先，感谢您购买我公司的防火墙产品！本防火墙功能实用，性能优秀，配置简单，是您安全链条中不可缺少的一环。

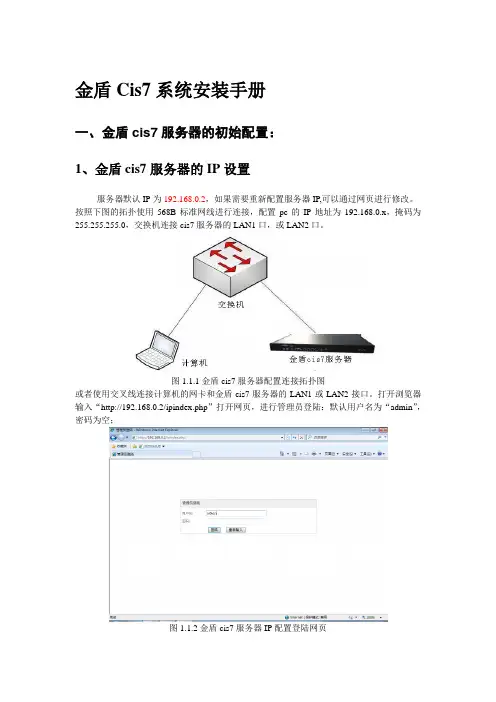

金盾Cis7系统安装手册一、金盾cis7服务器的初始配置：1、金盾cis7服务器的IP设置服务器默认IP为192.168.0.2，如果需要重新配置服务器IP,可以通过网页进行修改。

按照下图的拓扑使用568B标准网线进行连接，配置pc的IP地址为192.168.0.x，掩码为255.255.255.0，交换机连接cis7服务器的LAN1口，或LAN2口。

图1.1.1金盾cis7服务器配置连接拓扑图或者使用交叉线连接计算机的网卡和金盾cis7服务器的LAN1或LAN2接口。

打开浏览器输入“http://192.168.0.2/ipindex.php”打开网页，进行管理员登陆：默认用户名为“admin”，密码为空；图1.1.2金盾cis7服务器IP配置登陆网页点击登陆跳转到以下网页：图1.1.3金盾cis7服务器IP配置网页输入要修改的IP地址和子网掩码信息，点击保存，服务器自动重新启动，启动后服务器IP修改为新配置的IP.地址。

服务器IP修改完成后即可将服务器放至局域网中；2、金盾cis7服务端接入拓扑连接图1.2.1金盾CIS7服务端拓扑连接1图1.2.2金盾CIS7服务端拓扑连接2二、金盾cis7管控平台的安装和登陆：1、金盾cis7管控平台的安装将产品附带光盘放入光驱，双击Setup.msi (控制台安装程序), 弹出金盾cis7管控平台安装向导，点击下一步选择控制台安装目录，点击下一步图2.1.2金盾cis7管控平台安装目录选择窗口点击安装开始控制程序的安装图2.1.3金盾cis7管控平台安装过程图2.1.4金盾cis7管控平台安装向导完成窗口点击完成，退出安装程序，金盾cis7管控平台安装成功。

2、金盾cis7管控平台的登陆安装完成，会在桌面生成金盾cis7管控平台快捷方式，双击快捷方式进入控制台登陆界面图2.2.1金盾cis7管控平台登陆对话框默认用户名：admin 密码为空；输入数据库服务器IP地址，服务器IP地址，点击登陆进入金盾cis7管控平台。

中新金盾防火墙系统产品白皮书版本号：201120626版权声明©安徽中新软件有限公司，版权所有2002－2012本文件所有内容受版权保护并且归中新软件所有。

未经中新软件明确书面许可，不得以任何形式复制、传播本文件（全部或部分）。

中新软件、JDFW、JDIS、金盾抗拒绝服务系统及其它中新商标均是安徽中新软件有限公司注册商标，本文中涉及到的其它产品名称和品牌为其相关公司或组织的商标或注册商标，特此鸣谢。

目录版权声明 (I)1概述 (1)2产品概况 (2)3技术优势 (3)4产品功能 (4)5典型部署方式 (10)5.1防火墙作为安全网关双外线部署 (10)5.2防火墙作为VPN网关楼层交换部署 (11)5.3防火墙作为VPN网关跨地域网络互联部署 (12)1概述防火墙指的是一个由软件和硬件设备组合而成、在内部网和外部网之间、专用网与公共网之间的界面上构造的保护屏障.是一种获取安全性方法的形象说法，它是一种计算机硬件和软件的结合，使Internet 与Intranet之间建立起一个安全网关（Security Gateway），从而保护内部网免受非法用户的侵入。

在网络中，所谓“防火墙”，是指一种将内部网和公众访问网(如Internet)分开的方法，它实际上是一种隔离技术，是在两个网络通讯时执行的一种访问控制尺度，它能允许你“同意”的人和数据进入你的网络，同时将你“不同意”的人和数据拒之门外，最大限度地阻止网络中的黑客来访问你的网络。

当今社会，互联网已经融入了社会生活的方方面面，成为人们生活和企业生存中不可或缺的一部分。

在网络中如何保护网络的一部分不受外界的干扰和入侵成为了一件具有重大意义的事情，而防火墙恰恰是解决这一问题的关键。

防火墙可以做到：保护脆弱的服务通过过滤不安全的服务，防火墙可以极大地提高网络安全和减少子网中主机的风险。

例如，防火墙可以禁止NIS、NFS服务通过，防火墙同时可以拒绝源路由和ICMP重定向封包。

中新金盾抗拒绝服务系统攻击监控软件版本号：201101A中新金盾抗拒绝服务系统攻击监控软件使用说明版本V1.1.0.2为便于客户管理多台以及集群抗拒绝服务系统，我们为您提供了金盾抗拒绝服务系统管理软件。

可针对金盾抗拒绝服务系统进行实时监控，根据流量和连接设置报警参数。

一、软件下载：下载地址：/services_06.html文件名称：中新金盾抗拒绝服务系统监控软件下载jdfwmon.rar 后解压缩到 jdfwmon. 目录，可看到 config.ini fwmon.exe hosts.ini 和说明四个文件 config.ini 为配置文件（请不要修改） fwmon.exe 为控制器主文件 hosts.ini为单一IP监控报警配置文件jdfwmon文件注：在使用过软件的流量牵引功能后，会自动在目录下生成一个日志文件flowdiv.log二、使用说明：运行 fwmon.exe 文件，界面如图一：（图一）1、攻击监控界面：（图二）1.1设备管理设备地址：通过此项设置抗拒绝服务系统管理地址，设置格式为：*.*.*.*：28099（*.*.*.*表示外网管理IP地址）用户名：输入抗拒绝服务系统管理用户名密码：输入抗拒绝服务系统管理控制密码设置：输入抗拒绝服务系统管理地址、用户名和密码后，点击“设置”即可添加受监控抗拒绝服务系统删除：选中受监控抗拒绝服务系统后点击“删除”可取消该台抗拒绝服务系统的监控注: 双击流量记录下的列表，会出来这台抗拒绝服务系统的主机列表1.2流量记录设备信息：显示管理地址、用户、状态当前状态：显示流量、连接详细统计：显示攻击频率2、参数设置：（图三）设备查询间隔：默认值60秒，即监控器对于设备进行查询的间隔时间为60秒查询一次，可根据客户需要调整数值重复报警间隔：默认值300秒，即当首次报警后如仍符合报警条件会在300秒后进行二次报警，可根据客户需要调整数值主机显示数量：默认值10个，即在主机列表中显示最大流量的前10台主机状态，可根据客户需要调整数值流量统计方式：表示进行流量报警设置时可选择IN、OUT或IN+OUT形式进行流量计算连接统计方式：表示进行连接报警设置时可选择TCP in、TCP out、TCP（TCP总连接）、UDP（总连接）、及TCP+UDP形式进行连接计算SYSLOG服务器：设置SYSLOG服务器报警方式，通过添加SYSLOG服务器地址，便于客户对日志信息进行管理3、报警设置：（图四）3.1报警条件总流量报警：指受监控抗拒绝服务系统的流量和，即所有受监控抗拒绝服务系统的流量（in流量和out流量和）达到此设置数值时，开始报警，单位为MBPS。

中新金盾抗拒绝服务系统安装指南金盾JDFW-500+电口ETH0-ETH3所对应的地址是：ETH0 ----192.168.100.1（数据进口，此地址不可修改）ETH1 ----192.168.101.1（数据出口，此地址不可修改）ETH2 ----192.168.102.1（管理口，可修改）输入默认用户名admin和密码123，即可进入设备的管理界面。

3.公网管理配置方法，内网配置好以后，进入管理页面，选择“系统配置”，进入系统设备配置。

将设备2或设备3的地址修改为可用的外网7个接口及其对应地址由左至右依次是：F1 ---- 192.168.106.1（外网数据接口，光口）F0 ---- 192.168.105.1（内网数据接口，光口）E4 ---- 192.168.104.1（外网数据接口，电口）E3 ---- 192.168.103.1（内网数据接口，电口）3.公网管理配置方法，内网配置好以后，进入设备管理页面，选择“系统配置”，进入系统设备配置。

将设备1或设备2的地址修改为可用的外网IP地址，并输入正确的子网掩码和网关，点击“提交”，用普通网线将设备E1口或E2口与外网交换机相连。

这样您在任何联网的地方，只要输8个接口对应地址由左至右依次是：（F为光纤口，E为心跳、管理口）F0 ---- 192.168.100.1 E0 ---- 192.168.104.1F1 ---- 192.168.101.1 E1 ---- 192.168.105.1F2 ---- 192.168.102.1 E2 ---- 192.168.106.1F3 ---- 192.168.103.1 E3 ---- 192.168.107.11．接入网络，将设备通电，一分钟后，将上层的两根光纤线分别接到设备的F0，F2，下层的的进出口是在桥接模式下，此时加入到现有网络中，不需要更改网络结构。

输入设备的默认用户名admin和密码123就可以进入设备的管理界面了。

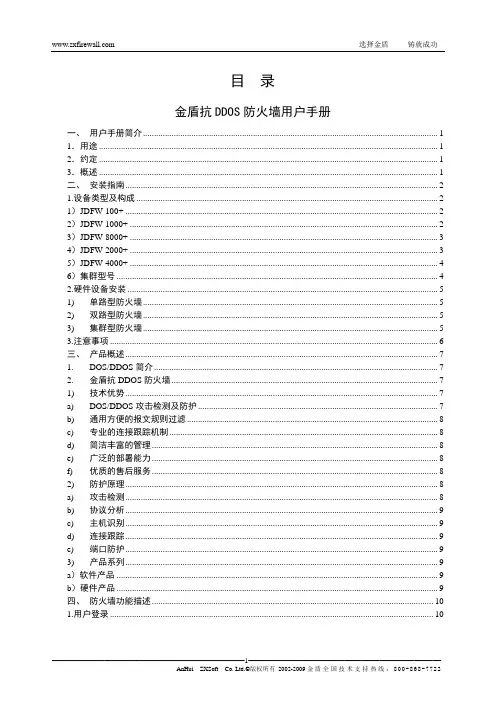

目录金盾抗DDOS防火墙用户手册一、用户手册简介 (1)1．用途 (1)2．约定 (1)3．概述 (1)二、安装指南 (2)1.设备类型及构成 (2)1）JDFW-100+ (2)2）JDFW-1000+ (2)3）JDFW-8000+ (3)4）JDFW-2000+ (3)5）JDFW-4000+ (4)6）集群型号 (4)2.硬件设备安装 (5)1) 单路型防火墙 (5)2) 双路型防火墙 (5)3) 集群型防火墙 (5)3.注意事项 (6)三、产品概述 (7)1. DOS/DDOS简介 (7)2. 金盾抗DDOS防火墙 (7)1) 技术优势 (7)a) DOS/DDOS攻击检测及防护 (7)b) 通用方便的报文规则过滤 (8)c) 专业的连接跟踪机制 (8)d) 简洁丰富的管理 (8)e) 广泛的部署能力 (8)f) 优质的售后服务 (8)2) 防护原理 (8)a) 攻击检测 (8)b) 协议分析 (9)c) 主机识别 (9)d) 连接跟踪 (9)e) 端口防护 (9)3) 产品系列 (9)a）软件产品 (9)b）硬件产品 (9)四、防火墙功能描述 (10)1.用户登录 (10)2.系统信息 (10)1）内核版本号 (10)2）序列号码 (10)3）设备连接状态及地址 (10)3.规则设置 (10)1）地址 (10)2）端口 (11)3）标志位 (11)4）模式匹配 (11)5）方向选择 (11)6）规则行为 (11)4.防护状态 (11)1）SYN保护模式 (11)2）SYN危急保护模式 (11)3）ACK&RST保护模式 (12)4）UDP保护模式 (12)5）ICMP保护模式 (12)6）碎片保护模式 (12)7）NonIP保护模式 (12)8）忽略模式 (12)9）禁止模式 (12)10）WebCC保护模式 (13)11）GameCC保护模式 (13)12）高级UDP保护模式 (13)5.参数设置 (13)1）系统控制 (13)a）系统时间 (13)b）流量控制 (13)c）策略选项 (13)a.服务器自动发现模式 (13)b.TCP严格序列号检测 (13)2）攻击检测 (14)a）SYN Flood保护 (14)b）SYN Flood高压保护 (14)c）SYN Flood单机保护 (14)d）ACK&RST Flood保护 (14)e）TCP端口自动关闭触发 (14)f）UDP保护触发 (14)g ）ICMP保护触发 (14)h）碎片保护触发 (14)i）NonIP保护触发 (14)3）流量限制 (15)a）紧急触发状态 (15)b）简单过滤流量限制 (15)c）忽略主机流量限制 (15)d）伪造源流量限制 (15)4）TCP防护 (15)a）屏蔽持续时间： (15)b）连接数量保护 (15)c）连接空闲超时 (15)d）默认黑名单策略 (15)5）UDP防护设置 (15)a）请求连接超时 (15)b）建立连接超时 (15)6）变量设置 (16)6.端口策略 (16)1）防护类型 (16)a）标准防护(default） (16)b）动态验证(WEB Service Protection） (16)c）频率保护(Game Service Protection） (16)2）连接攻击检测 (16)3）连接数量限制 (16)4）踢出/探测权重限制 (17)5）防护标志 (17)a）超时连接 (17)b）超出屏蔽 (17)c）延时提交 (17)d）接受协议 (17)6）模块参数 (17)五、管理及配置 (18)1.登录页面 (18)1）语言 (18)2）用户/密码 (18)2.状态监控页面 (19)1）全局统计 (19)2）系统负载 (19)3）主机状态 (20)a）主机 (20)b）带宽 (21)c）频率 (21)d）连接 (21)e）防护模式 (21)f）网络地址设置 (21)4）单一主机状态 (21)a）主机地址 (22)b）网关IP地址 (22)c）网关MAC地址 (22)d）流量策略 (22)e）连接策略 (22)f）保护设置集序号 (23)g）分时流量 (23)h）防护插件 (23)5）连接监控 (23)a）控制 (23)b）本地地址 (23)c）远端地址 (23)d）当前状态 (23)e）选择连接 (23)6）屏蔽列表 (24)a）控制 (24)b）本地地址 (24)c）远端地址 (24)d）当前状态 (24)7）黑名单管理 (24)3.攻击防御页面 (25)1）全局参数 (25)2）规则设置 (26)a）规则设置集 (26)b）控制 (26)c）协议 (26)d）地址 (26)e）细节 (26)f）匹配 (27)3）规则编辑页面 (27)a）规则序号 (27)b）规则描述 (27)c）报文长度 (27)d）本地地址 (27)e）远程地址 (27)f）协议类型 (27)g）本地端口/远程端口 (28)h）TCP标志位 (28)i）ICMP类型/ICMP代码 (28)j）模式匹配 (28)k）方向选择 (28)l）规则行为 (28)4）TCP端口保护 (28)5）UDP端口保护 (28)4.日志记录页面 (29)1）日志列表 (29)2）分析报告 (30)5.系统配置页面 (31)1）保存配置 (31)2）系统设备 (31)3）集群参数 (32)4）用户管理 (32)5）SNMP系统配置 (33)6）SNMP用户 (34)7）SNMP视图列表 (35)6.服务支持 (35)1）关于我们 (35)2）版本信息 (36)3）报文捕捉 (36)4）产品升级 (37)一、用户手册简介首先，感谢您购买我公司的防火墙产品！本防火墙功能实用，性能优秀，配置简单，是您安全链条中不可缺少的一环。
