生物质蒸汽锅炉的说明书模板

LHS型燃生物质蒸汽锅炉安装使用说明书杭州中能锅炉有限公司目录一、致用户1、特别事项2、产品基本要求3、燃料选择4、风机使用5、使用压火6、保修政策二、产品简介1、结构简介2、性能特点3、出厂概况三、锅炉安装四、煮炉五、热态调试六、锅炉使用七、锅炉运行监测事项及经济运行八、停炉说明九、维修保养十、水质管理十一、锅炉检验十二、起吊与基础十三、司炉与机修一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。

为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。

对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。

1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。

2）、锅炉安装必须经专业的安装公司并取得使用许可证。

3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。

4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。

5）、安装、使用、维修、保养等必须按国家相应的规定进行。

6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。

7）、锅炉设备在运行时必须有专人值守；晚上压火必须有人值班。

如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。

2、产品基本要求：1）、对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及锅炉产品的设计要求。

2）、锅炉辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。

3）、锅炉长期停运必须做好停炉的保养，以防腐蚀；再次投入运行前，应进行详细的检查，并特别注意对辅机的检查，以防通电后烧毁电机及发生其它事故；在用中的锅炉，必须定期不定期的检查与保养阀门、仪表、辅机设备、烟风系统、燃料系统等，确保全部设备及格配件正常。

DZL系列链条炉排生物质蒸汽锅炉安装使用说明书河南省恒安锅炉有限公司目录第一章产品概述 (2)1、锅炉结构简介及系统概述 (2)2、燃烧过程 (3)3、技术特点 (3)4、主要技术参数及辅机 (4)5、产品出厂 (4)第二章安装说明书 (4)1、锅炉安装说明 (4)2、经济运行操作说明： (5)3、安装准备 (5)4、锅炉及辅机吊装 (6)5、锅炉安装 (6)6、辅机安装 (7)7、锅炉管道仪表的安装 (8)8、水压试验 (9)第三章使用说明书 (10)1、烘炉 (10)2、煮炉 (11)3、安全阀调整 (12)4、升火 (13)5、供汽 (14)6、并汽 (14)7、锅炉的运行管理 (14)8、排污 (15)9、水质要求 (16)10、链条炉排的运行管理 (18)11、省煤器、除尘器的注意事项。

(19)12、停炉 (19)13、维护和保养 (20)14、使用管理 (22)敬告用户——请司炉人员注意监视锅炉的压力和水位！第一章产品概述1、锅炉结构简介及系统概述生物质能颗粒燃料是在燃料应用上的一项重大科研成果，它是利用秸秆、水稻秆、薪材、木屑、花生壳、瓜子壳、甜菜粨、树皮等所有废弃农作物，经粉碎-混合-挤压-烘干等工艺，最好制成颗粒状燃料。

它的原材料分布广泛，加工工艺先进，生物质能颗粒料以绿色煤炭著称，是一种洁净能源。

作为锅炉的燃料，它的燃烧时间长，强化燃烧炉膛温度高，而且经济实惠，同时对环境无任何污染，可代替木柴、煤、天然气，是高效节能的环保产品。

新型DZL系列锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条炉排。

炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管对流受热面，针对生物质燃料特性设置了独特的燃烧室和二次送风，强化了燃烧，前后拱采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。

该系列锅炉采用最新科研成果，如：拱形管板、螺纹烟管、八字形排管等，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、水冷壁爆管、热效率低、出力不足、燃料适应性差等问题。

生物质气化炉设备说明书一．前言能源是人类生活和社会发展的物质基础。

至今为止，煤炭、石油及天然气等常规能源一直是人类社会进步的主要动力，由于这些化石能源大规模的开采和利用，造成能源日益枯竭、环境不断恶化、气候反常逐年加剧，因此发展可再生能源来取代现有的化石燃料能源，并降低二氧化碳等温室气体的排放，已经成为全世界共同面对的问题。

可再生能源主要包括太阳能、水力、风力、地热、潮汐及生物质能等等，其中，生物质能是人类利用最早的能源物质之一，具有分布广、可再生及成本低等优点。

在可再生能源中，生物质能是唯一能够连续生产、规模可控、可储存、可运输的全能性能源；同时，又能解决生物质中例如秸秆，随意堆放、燃烧造成的环境污染，为农林业废弃物处理提供解决之道。

二．设备特点生物质气化炉是通过热化学过程，将生物质裂解气化成为气体燃料，俗称“木煤气”，本设备具有以下的特点：1.生物质原材料适用范围广，各种农林业废弃物，经过破碎烘干后均可利用。

2.生产的可燃气热值高，可直接替代其他可燃气体用于工业用气。

3.环保设计，生产过程无黑烟排放。

4.应用性广，除了提供锅炉连续性供热，也可用大中小型生物质气发电站，适用于内燃机及汽轮机发电，也可用透过热交换器产生热气，提供产品烘干、大棚温室的农业供热。

5.高性价比，低投入高产出，具可观效益。

6.属于国家提倡的环保节能项目，易获政府政策支持。

三．详细说明设备示意图如下设备主要分为三大部分：气化炉主体、喷淋净化装置、燃烧器及热交换装置，分别说明如下气化炉主体：喷淋净化装置设备说明：操作人员利用爬梯及平台将生物质原材料倒入3生物质气化炉，点燃后覆盖造成闷烧，燃烧器的12引风机将烟气抽出；燃烧完全的生物质炭落入6出炭冷却机，螺杆将生物质炭推出。

操作人员在平台上随时补充生物质原材料并观察炉内生物质闷烧的情况。

主要功能：生物质原材料进料，生物质炭的产生。

设备说明：烟气自3生物质气化炉抽出后，经过7除尘管道及10喷淋装置，将烟气中的杂质隔离于水箱，并透过喷淋装置降低烟气的温度，然后经过11烟气净化装置，进一步冷却烟气，并将烟气中的焦油及木醋液收集起来，达到净化烟气的目的，此时的烟气已经净化成可燃气体。

生物质采暖锅炉CLSS0.53-85/60安装使用说明书第一部分锅炉简介一、锅炉规范1.锅炉功率 0.53MW2.锅炉发热量 2x104Kcal/h3.出水温度 85℃4.回水温度 60℃5.设计效率 85％6.设计燃料物质制气7.燃料消耗量 3.2Nm3/h8.受热面积 2.2m29.排烟温度 70℃10.锅炉水容积 0.04m311.大件运输重量 98kg12.锅炉大件运输尺寸 590x590x950 (mm)二、锅炉结构、燃烧原理及技术特点1.该锅炉是立式水管锅壳式锅炉；它由炉膛，错列布置的横水管，挡烟板等几个主要部件构成，外面采用高密质的硅酸铝纤维板进行保温，减少了锅炉的散热损失，使锅炉的热效率提高。

2.本锅炉采用大气式燃烧方式，通过点火孔，使生物质气在燃烧器灶上燃烧，高温烟气经过错列密布的横水管组，把烟气热量基本上全部吸收，排出锅炉外的烟气温度不超过70℃。

3.锅炉热效率高，有很好的节能效果。

第二部分锅炉安装使用说明一、安装前的准备工作1.人员配备锅炉安装必须有专人负责、司炉参加，配备管工、钳工、起重工、冷作工、电焊工。

2.组织有关人员学习资料3.设备验收锅炉运到后，应按制造厂的出厂清单，对其进行逐一清点。

根据锅炉安装图，复核设备的完整性，检查锅炉在运输过程中是否有损坏、变形等情况。

4.确定安装地点安装地点最好能接近供热地点，以缩短送水管路，降低基建费用，减少管路的散热损失。

同时，要考虑补给水和排水方便，燃料和灰渣的存放与运输方便。

5.锅炉房布置应符合《工业锅炉房设计规范》规定。

6.地基施工，锅炉应放在水泥基础上，基础厚度要根据实际土层承载能力由使用单位确定。

7.锅炉大件在卸车时，注意用钢丝绳吊装时不可损坏锅炉大件的任何部分。

8.锅炉大件如需起吊，其起重设备能力应按照锅炉的实际重量和现场情况决定，起吊位置应符合规定，切勿任意在其它位置上起吊。

二、锅炉本体的安装锅炉搬运到安装地点后应先复核锅炉外形尺寸是否符合安装空间位置要求。

SZS4-1.25-SCⅠ安装使用说明书XXXXXXXX有限公司目录一、锅炉简介及规范 (3)(一)结构简介 (3)(二)主要规范 (3)(三)出厂情况 (4)二、安装说明 (4)(四)安装前的准备工作 (4)(五)锅炉本体的安装 (5)(六)平台扶梯的安装 (5)(七)管道、阀门、仪表的安装 (6)(八)烟风道的安装 (6)(九)燃烧器的安装 (6)(十)电器控制箱的安装 (6)(十一)鼓、引风机的安装 (7)(十二)保温和油漆 (7)(十三)水压试验 (7)三、使用说明 (8)(十四)烘炉和煮炉前的检查 (8)(十五)烘炉 (8)(十六)煮炉 (10)(十七)正常运行 (11)(十八)锅炉停炉及维护保养 (12)(十九)受压元件的检验和水压试验 (13)(二十)常见故障及排除方法 (14)(二十一)说明 (16)一、锅炉简介及规范(一)结构简介SZS型锅炉为双锅筒纵向布置水管蒸汽锅炉，经济运行负荷调节范围为60%～100%。

锅炉主要由锅炉本体、本体支撑、炉墙及保温、外包及支架、连接烟道、平台扶梯、节能器、烟囱等组成。

上锅筒设置安全阀管座、给水管座、排汽管座、连续排污管座等；下锅筒锅底设置定期排污管；受热面由对流管束和膜式壁组成；炉墙保温的材料主要由耐火混凝土、硅酸铝纤维毡构成；本体底盘用于锅炉就位及基础；辅机主要由鼓风机、引风机、燃烧器、水泵及控制柜组成，炉膛维持微负压燃烧；在锅炉炉膛区的顶部设置有防爆装置。

(二)主要规范(三)出厂情况本产品按下列部（组）件出厂：（详见包装发货清单）1）锅炉本体整装出厂，工地安装。

2）平台扶梯组（散）件出厂，工地组装。

3）连接管道散件出厂，工地组装。

（用户自理）4）连接烟道分段出厂，工地组装。

（用户自理）5）节能器整装出厂，工地安装。

（用户自理）6）烟囱散装出厂，工地组装。

（用户自理）7）管道、阀门、仪表装箱出厂，工地安装。

（用户自理）8）取样冷却器整装出厂，工地安装。

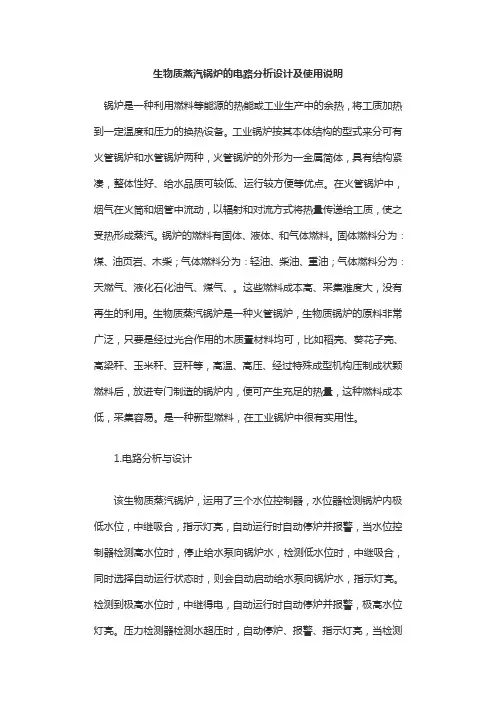

生物质蒸汽锅炉的电路分析设计及使用说明锅炉是一种利用燃料等能源的热能或工业生产中的余热，将工质加热到一定温度和压力的换热设备。

工业锅炉按其本体结构的型式来分可有火管锅炉和水管锅炉两种，火管锅炉的外形为一金属简体，具有结构紧凑，整体性好、给水品质可较低、运行较方便等优点。

在火管锅炉中，烟气在火筒和烟管中流动，以辐射和对流方式将热量传递给工质，使之受热形成蒸汽。

锅炉的燃料有固体、液体、和气体燃料。

固体燃料分为：煤、油页岩、木柴；气体燃料分为：轻油、柴油、重油；气体燃料分为：天燃气、液化石化油气、煤气、。

这些燃料成本高、采集难度大，没有再生的利用。

生物质蒸汽锅炉是一种火管锅炉，生物质锅炉的原料非常广泛，只要是经过光合作用的木质置材料均可，比如稻壳、葵花子壳、高梁秆、玉米秆、豆秆等，高温、高压、经过特殊成型机构压制成状颗燃料后，放进专门制造的锅炉内，便可产生充足的热量，这种燃料成本低，采集容易。

是一种新型燃料，在工业锅炉中很有实用性。

1.电路分析与设计该生物质蒸汽锅炉，运用了三个水位控制器，水位器检测锅炉内极低水位，中继吸合，指示灯亮，自动运行时自动停炉并报警，当水位控制器检测高水位时，停止给水泵向锅炉水，检测低水位时，中继吸合，同时选择自动运行状态时，则会自动启动给水泵向锅炉水，指示灯亮。

检测到极高水位时，中继得电，自动运行时自动停炉并报警，极高水位灯亮。

压力检测器检测水超压时，自动停炉、报警、指示灯亮，当检测正常压力(设定为正常停炉的压力)到达时，自动停炉。

转换开关转到自动时，得电吸合，与手动状态联锁。

在没有报警并正常压力没能到达时，按下按钮，中继得电，交流接触器吸合，引风机启动，自动启动指示灯亮，中继自锁，引风机运行指示灯亮。

通过延时触头延时设定为5秒后，接触器吸合，鼓风机启动，指示灯亮。

再经过5秒钟后，延时触头闭合，交流接触器吸合，给料机启动，指示灯亮。

当正常压力到达时，中继、时间继电器同时得电，给料机立即停止，经过时间设定5秒钟后，鼓风机停止，时间继电器得电后5秒，引风机停止。

双峰生物质蒸汽发生器说明书一、产品概述双峰生物质蒸汽发生器是一种高效利用生物质能源的设备，通过将生物质燃烧产生的热能转化为蒸汽能源，用于供应工业生产和供暖等领域。

本产品采用先进的燃烧技术和热能转换技术，具有高效、环保、节能等特点。

二、产品特点1. 高效能源利用：双峰生物质蒸汽发生器能够高效利用生物质燃料，将其完全燃烧，最大限度地释放热能，提供稳定可靠的蒸汽供应。

2. 环保节能：采用先进的燃烧技术和热能转换技术，燃烧过程中产生的废气经过处理后排放，符合环保要求；同时，能源利用率高，节约资源。

3. 操作简便：双峰生物质蒸汽发生器具有智能化控制系统，操作简便，只需设定蒸汽输出需求，系统即可自动调节燃料供给和燃烧过程，实现自动化运行。

4. 维护方便：本产品采用模块化设计，设备结构简单，易于维护和保养，降低了维修成本。

三、安装与调试1. 安装前的准备：在安装前，需要对设备所需的生物质燃料进行储存和处理，确保供应充足和质量合格。

2. 安装位置选择：选择安装地点时，应考虑到生物质燃料的储存和供应便利性，同时要满足设备的安全要求和排放要求。

3. 安装步骤：（1）安装基础：根据设备的尺寸和重量，进行基础的浇筑和固定。

（2）连接管道：根据设备的进出口要求，连接好相应的管道，确保流体的顺畅运行。

（3）电气接线：按照电气图纸进行接线，保证设备的正常运行和安全性。

（4）设备调试：安装完成后，对设备进行调试，确保其各项功能正常。

四、操作与维护1. 操作步骤：（1）开机准备：检查设备周围环境和燃料供应情况，确保安全和充足。

（2）启动设备：按照操作手册中的步骤，启动设备，开启燃烧系统和蒸汽输出系统。

（3）设定参数：根据需求设定蒸汽输出的压力和温度等参数。

（4）监控运行：通过监控系统实时监测设备运行情况，确保其稳定运行。

2. 维护保养：（1）定期检查：定期对设备进行检查，包括管道、阀门、仪表的运行情况，及时发现问题并进行维修。

（2）清洁保养：定期对设备进行清洁保养，包括清理燃烧室和烟道中的积灰，以保证燃烧效果和热能转换效率。

生物质采暖锅炉CLSS0.53-85/60安装使用说明书第一部分锅炉简介一、锅炉规范1.锅炉功率 0.53MW2.锅炉发热量 2x104Kcal/h3.出水温度 85℃4.回水温度 60℃5.设计效率 85％6.设计燃料物质制气7.燃料消耗量 3.2Nm3/h8.受热面积 2.2m29.排烟温度 70℃10.锅炉水容积 0.04m311.大件运输重量 98kg12.锅炉大件运输尺寸 590x590x950 (mm)二、锅炉结构、燃烧原理及技术特点1.该锅炉是立式水管锅壳式锅炉；它由炉膛，错列布置的横水管，挡烟板等几个主要部件构成，外面采用高密质的硅酸铝纤维板进行保温，减少了锅炉的散热损失，使锅炉的热效率提高。

2.本锅炉采用大气式燃烧方式，通过点火孔，使生物质气在燃烧器灶上燃烧，高温烟气经过错列密布的横水管组，把烟气热量基本上全部吸收，排出锅炉外的烟气温度不超过70℃。

3.锅炉热效率高，有很好的节能效果。

第二部分锅炉安装使用说明一、安装前的准备工作1.人员配备锅炉安装必须有专人负责、司炉参加，配备管工、钳工、起重工、冷作工、电焊工。

2.组织有关人员学习资料3.设备验收锅炉运到后，应按制造厂的出厂清单，对其进行逐一清点。

根据锅炉安装图，复核设备的完整性，检查锅炉在运输过程中是否有损坏、变形等情况。

4.确定安装地点安装地点最好能接近供热地点，以缩短送水管路，降低基建费用，减少管路的散热损失。

同时，要考虑补给水和排水方便，燃料和灰渣的存放与运输方便。

5.锅炉房布置应符合《工业锅炉房设计规范》规定。

6.地基施工，锅炉应放在水泥基础上，基础厚度要根据实际土层承载能力由使用单位确定。

7.锅炉大件在卸车时，注意用钢丝绳吊装时不可损坏锅炉大件的任何部分。

8.锅炉大件如需起吊，其起重设备能力应按照锅炉的实际重量和现场情况决定，起吊位置应符合规定，切勿任意在其它位置上起吊。

二、锅炉本体的安装锅炉搬运到安装地点后应先复核锅炉外形尺寸是否符合安装空间位置要求。

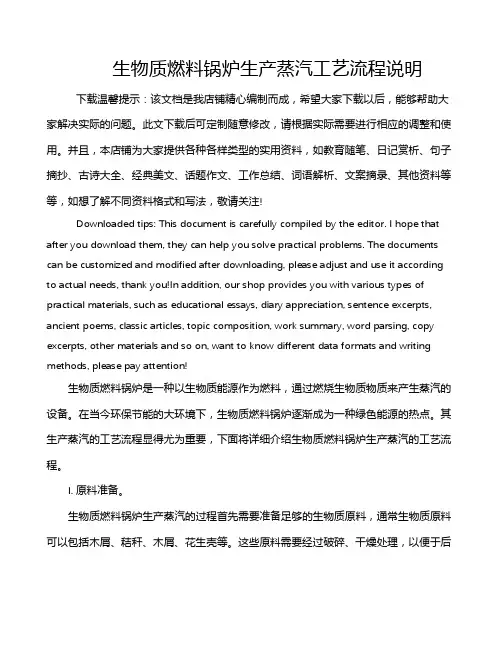

生物质燃料锅炉生产蒸汽工艺流程说明下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

此文下载后可定制随意修改，请根据实际需要进行相应的调整和使用。

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!生物质燃料锅炉是一种以生物质能源作为燃料，通过燃烧生物质物质来产生蒸汽的设备。
