介绍连续热镀锌线的退火炉工艺以及节能技术

介绍连续热镀锌线的退火炉工艺以及节能技术

介绍连续热镀锌线的退火炉工艺以及节能技术热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。

本文介绍了连续镀锌线退火炉工艺控制技术及节能技术的应用。

l 绪论在带钢连续热镀锌机组中，连续退火炉是带钢连续热镀锌工艺段主要工序之一，也是机组的心脏。

它将完成带钢热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。

其技术水平的高低直接影响到热镀锌产品的质与性能。

冷轧钢带通过退火完成以下功能：①使带钢在退火炉内消除轧制应力，改善力学性能。

并逐步保温，冷却到镀锌温度。

②清洁带钢表面。

将钢带表面上的轧制油等污物通过加热过程中的扦发，燃烧而去除。

③在完成退火过程的同时，钢带表面的一层为氧化膜被炉内氢气还原成纯铁层，为热镀锌准备好具有良好附着力的表面。

④保持和改善镀锌钢带板形。

目前，热镀锌退火技术的发展丰要表现在：①退火炉工艺控制技术(包括温度、张力、均衡冷却控制技术)。

②炉内带钢防瓢曲、跑偏及自动纠偏技术。

③节能技术等。

2 退火炉工艺控制技术(I)温度控制技术。

退火炉温度控制包括两方面：一是板温控制，二是炉温控制，板温控制是镀锌．1：艺的关键，对于连续卧式炉来讲，炉温控制也足重要的一环。

实践证明，由于不同的加工成形性是带钢具有小同的再结晶温度。

因此，对于某一种产品应该结合使用情况确定出最佳的再结晶温度。

那么对于不同的钢铁企业，要根据本身原材料的材质，加工成形方式及其最终用途确定热镀锌连续退火温度，这关系到镀锌产品的性能和表面质量问题，是镀锌工艺的基础。

图1表示的是不同产品的理论退火温度，仅供参考。

另外，炉膛温度也对镀锌产品表面质量起到很火作用。

对于改良森吉米尔法热镀锌线，在NOF 段炉膛温度愈高，越有利于板面上油污及杂质的清除。

而且实践证明高炉温能保证NOF段的无氧化气氛，尽可能避免带钢的二次氧化，有利于RTH段还原作用的进行。

但是温度控制要遵循高炉温、低板温原则。

具体来说，出直燃加热段最后的加热区炉温要达到1200℃左右，但板温要控制在650"C左右，对于热轧板镀锌控制在550"C左右，这样既能避免钢带高温变形，又保证无氧化加热气氛。

连续热镀锌机组入口段运行时带钢跑偏问题的分析与处理

连续热镀锌机组入口段运行时带钢跑偏问题的分析与处理


the EB-PVD columnar microstructure to mitigate the
infiltration of CMAS in 7YSZ thermal barrier coatings[J].
· 74 ·
produced with CGDS method[J].Surf Coat Tech,2021,（411）
[27] M P Borom, C A Johnson, L A Peluso. Role of environmental
deposits and operating surface temperature in spallation
of air plasma sprayed thermal barrier coatings[J]. Surf
均。带钢在通过夹送辊时，如果夹送辊两端压力不
点。邯钢连续热镀锌机组引进奥钢联公司技术，机时
均，则会导致带钢两侧所受到的压力不同。从而使带
的带钢，边部几乎与 1#张力辊操作侧边缘平齐。如果
产量可达到 70 吨以上。针对 2#热镀锌线机组存在的
带钢跑偏问题，生产线组织技术人员进行了研究分
析。认为跑偏现象主要与开卷机的上卷位置，带钢的
侧向气流的影响，
都有可能引起带钢跑偏。
2.4
机组工艺参数对带钢跑偏的影响
从带钢跑偏的机理来看，带钢的跑偏根本原因是
由于带钢与辊子之间摩擦状态影响所致。特别是当
Copyright©博看网. All Rights Reserved.
· 75 ·
·模具材料及热处理技术·
带钢与辊面出现不平衡的静摩擦，甚至是出现滑动摩
擦情况时，很容易出现带钢跑偏。在机组工艺参数
连续热镀锌工艺的现状及发展

连续热镀锌工艺的现状及发展

内蒙古科技大学本科生课程论文题目：连续热镀锌工艺的现状及发展学生姓名：学号：专业：材料成型机控制工程班级：指导老师：连续热镀锌工艺的现状及发展摘要本文主要是介绍了带钢连续热镀锌工艺及其改进，包括热镀锌工艺流程、以及热镀锌的核心设备及改进设备和连续热镀锌退火设备的技术进步，发展了热镀锌保护气体的技术和常用的几种热镀锌钢板生产技术以及锌金属制品概况及技术，讨论了新型热镀锌材料的开发，指出了国内外发展状况及差距，介绍连续热镀锌产品发展趋势，以及对连续热镀锌产品。

关键词: 连续热镀锌; 工艺技术; 合金化; 高强钢Current process and technology investigation situation in the field of steelstrip continuous hot-dip galvanizationAbstract This paper mainly introduces the hot dip galvanizing process and its improvement, technological progress includes hot dip galvanizing process, as well as the core equipment of hot dip galvanizing and improved equipment and continuous hot dip galvanizing annealing equipment, development of hot dip galvanizing protective gas technology and several commonly used galvanized steel production technology and of zinc metal products and technology, discussion the development of new hot dip galvanized material, and points out the development status and the gap between China and abroad, the development trend of continuous hot dip galvanized products, as well as to the continuous hot dip galvanized products.前言热镀纯锌( GI, galvanized) 产品及其合金化( GA, galvannealed) 产品具有优良的耐蚀性能, 成本也相对较低, 而且随着热镀锌技术的进步, 其产品表面质量几乎可以与电镀锌产品相媲美, 因而在汽车上得到了广泛地应用。

BQB420-2003连续热镀锌 锌铁合金钢板及钢带DC53D H220

BQB420-2003连续热镀锌 锌铁合金钢板及钢带DC53D H220


S220GD+Z,S220GD+ZF
0.13 —
0.50
0.035 0.035 0.015
S250GD+Z,S250GD+ZF
0.16 —
0.60
S280GD+Z(StE280-2Z), S280GD+ZF
0.20
—
0.80
S320GD+Z,S320GD+ZF
0.23 —
1.00
S350GD+Z(StE345-2Z), S350GD+ZF
Q/BQB 401－2003 冷连轧钢板及钢带的尺寸、外形、重量及其允许偏差
3 术语和定义 3.1 纯锌镀层
热镀锌生产线上生产的由纯锌组成的镀层（锌液槽中的锌含量不小于 97%）。 3.2 锌铁合金镀层
热镀锌生产线上生产的通过合金化处理在整个镀层上所形成的锌铁合金层，镀层中铁含量 为 7～15％。 3.3 加磷高强度钢
用于本标准。
GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差
GB/T 223
钢铁及合金化学分析方法
GB/T 228－2002 金属材料 室温拉伸试验方法
Hale Waihona Puke GB/T 232－1999 金属材料 弯曲试验方法
GB/T 1839－1993 钢铁产品镀锌层质量试验方法
GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备
在低碳钢或超低碳钢中通过添加一定量的磷、锰等固溶强化元素来提高强度，同时这种钢 又具有较好的成形性能。 3.4 烘烤硬化高强度钢
在低碳钢或超低碳钢中保留一定量的固溶碳原子，必要时可通过添加磷等固溶强化元素来 提高强度，钢板成形后经涂漆烘烤处理其强度会进一步提高，同时这种钢板还具有较好的成形 性能。 4 分类和代号 4.1 钢板及钢带按用途区分如表 1 所示。
宝钢电镀锌生产线基本情况介绍

宝钢电镀锌生产线基本情况介绍

宝钢电镀锌生产线基本情况介绍
1 宝钢3条电镀锌生产线简介
目前，宝钢拥有3条电镀锌板生产线，也是国内最大的电镀锌板生产厂家，生产能力为75万t/a。

1号1750mm电镀锌线主要生产家电板，不能生产汽车面板，2号1550mm电镀锌线主要生产家电、汽车板。

宝钢3号电镀锌生产线—2030冷轧电镀锌机组于今年8月底热负荷试车，10月份正式投产，设备产能为30万，主要生产耐指纹电镀锌产品。

3条电镀锌线的基本情况见表1。

表1 宝钢电镀锌板生产线基本情况
宝钢电镀锌通常可供规格范围：厚度0.5 ～ 2.0mm，宽度900 ～ 1550mm，钢板长度1000～ 6000mm，钢带内径610mm。

主要牌号及标准见表2。

表2 宝钢电镀锌的主要牌号及标准
2宝钢2030mm电镀锌生产线产品情况
宝钢新增第3条2030冷轧电镀锌机组工程是在原有主厂房内新建一条30万t/a耐指纹电镀锌机组生产线。

机组线全长256米，施工内容主要包括原瓦楞机组拆除、新增一条电镀锌机组及其辅助设施等，新增项目主要内容包括：工艺设备1622吨，起重设备213吨，通风设备53套，给排水、热力设备147套/只，工艺介质循环系统1002台/套，机械设备总重约2100吨；管道包括工艺介质管道5300米，外部综合管道6350米，循环水管道2200米。

生产线产品情况见表3。

表3 宝钢2030mm电镀锌生产线按厚度和宽度产品情况单位：mm。

2023年镀锌板行业现状

2023年镀锌板行业现状

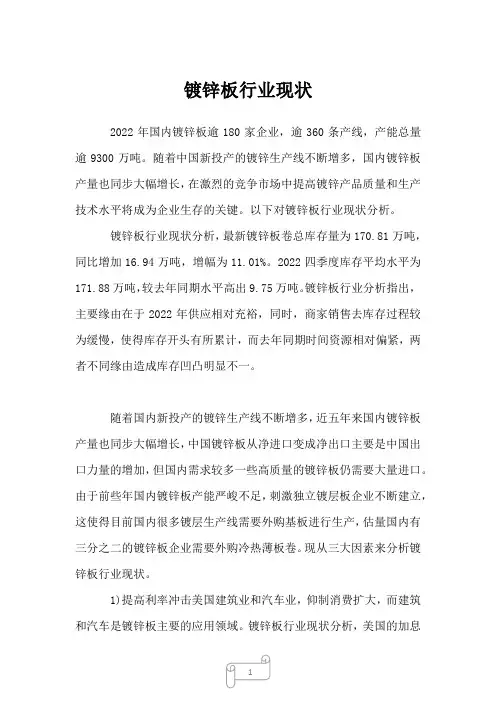

镀锌板行业现状2022年国内镀锌板逾180家企业，逾360条产线，产能总量逾9300万吨。

随着中国新投产的镀锌生产线不断增多，国内镀锌板产量也同步大幅增长，在激烈的竞争市场中提高镀锌产品质量和生产技术水平将成为企业生存的关键。

以下对镀锌板行业现状分析。

镀锌板行业现状分析，最新镀锌板卷总库存量为170.81万吨，同比增加16.94万吨，增幅为11.01%。

2022四季度库存平均水平为171.88万吨，较去年同期水平高出9.75万吨。

镀锌板行业分析指出，主要缘由在于2022年供应相对充裕，同时，商家销售去库存过程较为缓慢，使得库存开头有所累计，而去年同期时间资源相对偏紧，两者不同缘由造成库存凹凸明显不一。

随着国内新投产的镀锌生产线不断增多，近五年来国内镀锌板产量也同步大幅增长，中国镀锌板从净进口变成净出口主要是中国出口力量的增加，但国内需求较多一些高质量的镀锌板仍需要大量进口。

由于前些年国内镀锌板产能严峻不足，刺激独立镀层板企业不断建立，这使得目前国内很多镀层生产线需要外购基板进行生产，估量国内有三分之二的镀锌板企业需要外购冷热薄板卷。

现从三大因素来分析镀锌板行业现状。

1)提高利率冲击美国建筑业和汽车业，仰制消费扩大，而建筑和汽车是镀锌板主要的应用领域。

镀锌板行业现状分析，美国的加息速度之快超出人们的猜测，并且很可能是高油价所致。

2)过去一年间，加拿大对从美国进口镀锌板的依靠减小。

镀锌板行业现状分析，加拿大用户现在可以选购到法国和中国台湾省热浸镀锌板和电镀锌板，考虑到加拿大和墨西哥过去始终是美国镀锌板的主要出口市场，因此为了确保出口份额，美国钢厂不得不提高价格竞争力。

3)3月份美国国内市场镀锌板需求不会有明显改善，服务中心只有在调整库存结束后，才可能重返市场选购。

镀锌板行业现状分析，今年1月份的库存量较去年12月份又有上升。

而去年12月份的库存量是去年全年单月*水平。

总之，今后几年中国镀锌产能增长仍会较快，国内镀锌市场压力仍会比较大，但这种压力主要体现在低端产品市场上，镀锌板行业现状分析，估计今后会有一部分低端镀锌产能会被市场竞争所淘汰，所以提高镀锌产品质量和生产技术水平将成为将来国内镀锌企业生存的关键，同时只有不断提高国产镀锌板产品质量才能削减中国镀锌板的进口量，为国内企业制造更大的市场份额。

热镀锌国标

热镀锌国标


>1.2 ≤1.6 ± 0.08
>1.6 ≤2.0 ± 0.09
± 0.05 ± 0.06 ± 0.07 ± 0.08 ± 0.09 ±0.10
±0.6
± 0.07 ± 0.08 ± 0.09 宽度允许偏差
允许偏差(mm)
±0.10
A级精度
B级精度
+5
+2
>1200~1500
+6
+2
>1500
+7
+3
36
1.6 0.18
钢基180°冷弯直 径（d、横向）
板厚mm
＜3.0
≥3.0
—— ——
—— ——
—— ——
—— ——
06
120~280
270~350
39
1.9 0.21
—— ——
注：1.如屈服点明显，则取下屈服。 2.拉伸试验取横向样样，抗拉强度值以10 N/mm2进位（修约）。 3.当材料厚度（去锌层后）≤0.7mm时，表中所列延伸率值减少2。
国标中牌号的分类及代号
级别 普通用途 机械咬合级
冲压 深冲 特殊镇静钢深冲 无时效超深冲 结构
性能级别代号 01 02
03 04
适用范围
锌层重量代号不得超过 Z350
厚度范围≥0.4mm，锌 层生量不得超过Z275
05
06
220、250、320、350、 厚度<0.4mm的钢板不 400、450、550 适用于220、250、280、 320
2.镀锌钢卷，350结构级，锌铁合金，锌层重量180g/ ㎡，合金镀层光整， 表面不处理，表面质量FA级，热轧基板，规格为2.0*1200。 GB/T 2518-350-ZF180-ZFS-U-FA-H2.0*1200
BQB430-2009 连续电镀锌、锌镍合金钢板及钢带

BQB430-2009 连续电镀锌、锌镍合金钢板及钢带

宝山钢铁股份有限公司企业标准连续电镀锌/锌镍合金钢板及钢带Q/BQB 430-2009代替Q/BQB 430-2003、BZJ 431-2007 1 范围本标准规定了连续电镀锌/锌镍合金钢板及钢带的定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用于宝山钢铁股份有限公司生产的连续电镀锌/锌镍合金钢板及钢带，以下简称钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 8170-2008 数值修约规则与极限数值的表示和判定Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差Q/BQB 402 冷连轧碳素钢板及钢带Q/BQB 403 冷连轧低碳钢板及钢带Q/BQB 408 冲压用冷连轧钢板及钢带Q/BQB 411 加磷高强度冷连轧钢板及钢带Q/BQB 412 各向同性高强度冷连轧钢板及钢带Q/BQB 413 无间隙原子高强度冷连轧钢板及钢带Q/BQB 415 马氏体高强度冷连轧钢板及钢带Q/BQB 416 烘烤硬化高强度冷连轧钢板及钢带Q/BQB 417 相变诱导塑性高强度冷连轧钢板及钢带Q/BQB 418 双相高强度冷连轧钢板及钢带Q/BQB 419 低合金高强度冷连轧钢板及钢带3 术语和定义3.1 纯锌镀层（Z）连续电镀锌生产线通过电镀法生产的由纯锌组成的镀层，镀层不含任何对粘结剂结合力或涂漆性能有害的微量元素。

3.2 锌镍合金镀层（ZN）连续电镀锌生产线通过电镀法生产的由锌镍合金组成的镀层，镀层中镍的重量百分比范围约为8～15％，其余成分为锌。

连续热镀锌生产线的简化与数学建模

连续热镀锌生产线的简化与数学建模

研究与分析
２ ２ 第２ 总 １期 机 械 研 究 与 应 用 ・ ０ 年 期（ 第１ ）・ １ ８
连 续 热 镀 锌 生 产 线 的 简 化 与 数 学 建 模
王 洋 ，李 勇 许 飞 文。 徐 培 民 ， ，罗 ，
（． １ 安徽工业 大学 机械 工程学院， 安徽 马鞍 山 ２ ３ ３ ； ４ ０ ２ ２马鞍 山钢铁股份有 限公 司， 安徽 马鞍山 ２ ３０ ４ ００）
收 稿 日期 ：０ ２ ０ — ７ ２ １ — ２ １
作者 简介 ： 王
・
洋 （９ ６ ）男 ， １８ 一 湖北武汉 人 ， 硕士 ， 研究 方向 ： 机械 没备动力学 。
１ ・ ２
・
机械 研 ｌ 与 应 用 ・ ０ 年 期 （ 第１ 期） 究 ２１ 第２ 总 １ ２ ８
研究与分析
２ 系 统 的 简 化
镀 锌 生产 线是 一个 复杂 而庞大 的 系统 ， 含前处 包
理段 、 工艺 段 和后 处 理段 。我 们要研 究 的是气 刀处带
向辊 和 ８个 弹簧支 承 （ 拟 ４个转 向辊 的软支 承 ） 模 。
钢 的大 幅抖 动 的原 因 ， 出锌锅 段 带 钢 的动 特性 ， 即 影
行 建模 ， 以期得 到整个 系统的控制方程。此项研究可为混杂 系统建模提供一种新参考 。
关键 词 ： 系统简化 ； 牛顿第二定律 ； 动力学方程 ； 耦合振动 ； 附加 惯性载荷 中图分类号 ： Ｆ０ Ｔ３１ 文献标识码 ： Ａ 文章编 号：０ ７ ４ １ （０ ２ ０ 一 ０ ２ ０ １０ — ４ ４ ２ １ ）２ Ｏ １ — ４
车发 动机 平 带驱 动 系统模 型 的简化方 法 ， 可对 这个子
图 １ 连续热镀锌 系统 的力学模 型
热轧钢带连续热镀锌生产实践

热轧钢带连续热镀锌生产实践

对 热 轧钢带 进 行连 续热 镀锌 并建 设 了世界 上第 一 条 热 轧 钢带 专用 连续 热镀 锌生 产线 。 到 ２ ０世 纪 ９ Ｏ年
热镀 锌生产 线是 从奥 钢 联 公 司 引进 ，０ ５年底 建成 ２０ 的一 条 热 轧 钢 带 专 用 热镀 锌 生 产 线 。２ ０ ０ ８年 １月 中冶京 诚总 承包 的 国内首 条全部 国产 化热 轧板 镀锌
表 ２ 设 备 配 置 情 况
Ｔａ ２ Ｅｑ ｉ ｍｅ ｔ ｏ ｆｇ ｒ ｔｏ ｂ． ｕ ｐ ｎ ｓ ｃ ｎ ｉ ｕ ａ ｉｎ
焊机 焊接 带钢厚 度 达到 ３ ５ｍｍ， 带钢 搭接 量为 ３ ． 两 ｍｍ， 接后 焊缝 厚 度 为 ３ ８ ｍｍ， 度 超 差 范 围 ≤ 焊 ． 厚 １ ％ 。对 规格 为 ３ ５ｍｍ 带钢 的焊缝 进行 弯 曲拉矫 ０ ．
１
前 言
板 通 用热镀 锌 生产线 ， 河北 钢 铁集 团唐 钢公 司 的 ２ ＃
近年 来 随着 市场 竞 争 的加 剧 ， 以热 轧 钢 带 为 基 板 的热 镀锌 产 品 由于 明显 的成本 优势 其产 量 迅猛 增 加 、 用 范 围 日趋 广 泛 。２ 应 ０世 纪 ６ ０年 代 日本 首 先
热镀 锌生 产线 均 采用 改 良森 吉 米 尔工 艺 ， 产 线 不 生
续热 镀锌 产 品 以基 板 成 本 低 、 生 产 冷 轧 板很 难 达 可 到 的 ３ ０ ｍｍ 以上 厚 规 格 产 品等 特 点 ， ． 占有 了部 分
专 用 市场 并创 出较 好 的效 益 。国 内部 分企 业 也 陆续
ｆ ｔ ｒ ａ ｋ ｔ ｒ ｑ ｉ ｅ ｅ ｎｄ ｄｅ ｅ ｏｐ ｎ ｉｅ ｔｏ ｕ ｕ ｅ ｍ ｒ ｅ ｅ ｕ ｒ ｍ ｎｔ ａ ｖ ｌ ｉ ｇ ｄ ｒ ｃ ｉ ｎ．
连续热镀锌线自动化控制系统的设计

连续热镀锌线自动化控制系统的设计

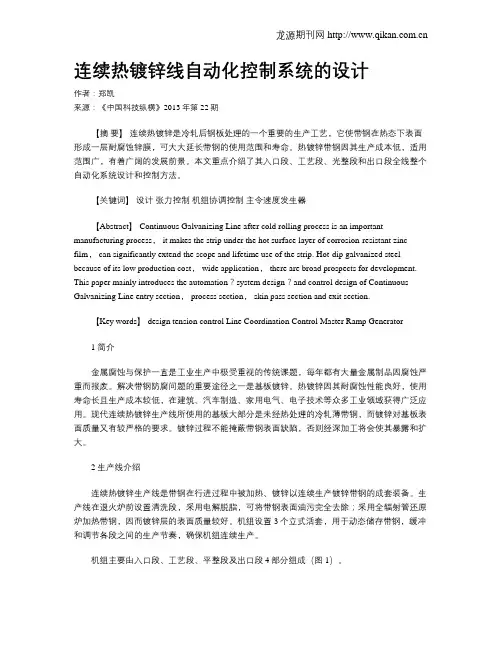

连续热镀锌线自动化控制系统的设计作者：郑凯来源：《中国科技纵横》2013年第22期【摘要】连续热镀锌是冷轧后钢板处理的一个重要的生产工艺，它使带钢在热态下表面形成一层耐腐蚀锌膜，可大大延长带钢的使用范围和寿命。

热镀锌带钢因其生产成本低，适用范围广，有着广阔的发展前景。

本文重点介绍了其入口段、工艺段、光整段和出口段全线整个自动化系统设计和控制方法。

【关键词】设计张力控制机组协调控制主令速度发生器【Abstract】 Continuous Galvanizing Line after cold rolling process is an important manufacturing process， it makes the strip under the hot surface layer of corrosion-resistant zinc film， can significantly extend the scope and lifetime use of the strip. Hot-dip galvanized steel because of its low production cost， wide application， there are broad prospects for development. This paper mainly introduces the automation？system design？and control design of Continuous Galvanizing Line entry section， process section， skin pass section and exit section.【Key words】 design tension control Line Coordination Control Master Ramp Generator1 简介金属腐蚀与保护一直是工业生产中极受重视的传统课题，每年都有大量金属制品因腐蚀严重而报废。
