化工原理第二章离心泵的工作原理教案

化工原理离心泵课程设计一、课程目标知识目标：1. 理解离心泵的工作原理，掌握其主要结构及各部分功能；2. 学会计算离心泵的扬程、流量、功率等基本参数，并能运用相关公式解决实际问题；3. 了解离心泵在化工生产中的应用，掌握其选型和使用注意事项。

技能目标：1. 能够正确操作离心泵，进行简单的故障排除和日常维护；2. 培养学生运用化工原理解决实际问题的能力，提高学生的实验操作技能；3. 提高学生的团队协作能力和实验报告撰写能力。

情感态度价值观目标：1. 培养学生对化工原理课程的兴趣，激发学生学习热情；2. 增强学生的环保意识，使其认识到合理使用离心泵在节能减排中的重要性；3. 培养学生严谨、认真、负责的学习态度，提高学生的职业素养。

课程性质：本课程为化工原理课程的实践环节，旨在帮助学生将理论知识与实际操作相结合，提高学生的工程实践能力。

学生特点：高二年级学生，已具备一定的化学基础和实验操作技能，对化工原理有一定了解，但缺乏实际操作经验。

教学要求：结合学生特点，注重实践操作与理论知识的结合，提高学生的动手能力和问题解决能力。

通过课程目标的分解，使学生在实践中掌握离心泵的相关知识，为后续学习打下坚实基础。

二、教学内容1. 离心泵基础知识：讲解离心泵的工作原理、结构特点及其在化工生产中的应用。

- 教材章节：第二章第一节《流体输送机械》- 内容：流体力学基础、离心泵原理、泵的分类及结构。

2. 离心泵性能参数：学习离心泵的扬程、流量、功率等性能参数的计算方法。

- 教材章节：第二章第二节《离心泵的性能参数》- 内容：扬程、流量、功率的定义及计算公式、性能曲线。

3. 离心泵选型与使用：介绍离心泵的选型原则、使用注意事项及故障排除方法。

- 教材章节：第二章第三节《离心泵的选型与使用》- 内容：选型原则、安装要求、操作注意事项、常见故障及排除方法。

4. 实践操作：组织学生进行离心泵的拆装、操作、维护等实践环节。

- 教材章节：实验指导书《离心泵实验》- 内容：拆装、操作、调试、故障排除、维护保养。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工艺中常用的一种泵类，其工作原理是通过离心力将液体从低压区域抽吸到高压区域。

本教案将介绍离心泵的基本原理、组成部份以及工作过程。

二、离心泵的基本原理离心泵的工作原理基于离心力的作用。

当泵转子高速旋转时，液体在离心力的作用下被抛离出来，形成液体的离心力场。

离心力越大，液体被抛离的速度越快，从而形成更高的压力。

三、离心泵的组成部份离心泵主要由以下几个部份组成：1. 泵体：泵体是离心泵的主要外壳，用于容纳转子和叶轮等内部部件。

2. 转子：转子是离心泵的核心部件，通过电动机的驱动下高速旋转，产生离心力。

3. 叶轮：叶轮是转子上的一个或者多个叶片，通过旋转将液体抛离出来。

4. 进出口管道：进出口管道用于连接泵体和外部管道系统，实现液体的进出。

5. 密封装置：密封装置用于防止液体泄漏，保持泵的正常运行。

四、离心泵的工作过程离心泵的工作过程可以分为以下几个步骤：1. 启动：当电动机启动时，转子开始高速旋转。

2. 吸入：液体通过进口管道进入泵体，进入离心泵的吸入室。

3. 离心力作用：转子的旋转产生离心力，将液体抛离出来。

4. 压力增加：被抛离出来的液体在叶轮的作用下形成高压区域，压力逐渐增加。

5. 排出：高压液体通过出口管道排出泵体，进入外部管道系统。

五、离心泵的应用领域离心泵广泛应用于化工工艺中的液体输送、循环、增压等方面。

常见的应用领域包括石油化工、化学工程、冶金工程、环境工程等。

六、离心泵的优缺点离心泵具有以下优点：1. 结构简单，易于维护。

2. 输送能力大，适合于大流量液体输送。

3. 压力稳定，能够提供较高的压力。

4. 运行平稳，噪音低。

离心泵的缺点包括：1. 效率较低，能量损失较大。

2. 不适合于高粘度液体的输送。

3. 对于含有固体颗粒的液体，易造成泵的磨损。

七、结语离心泵是化工工艺中常用的一种泵类，通过离心力将液体从低压区域抽吸到高压区域。

本教案介绍了离心泵的基本原理、组成部份以及工作过程，希翼能够对学习化工原理的同学有所匡助。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送和流体增压等工艺过程中。

本教案将详细介绍离心泵的工作原理及其相关知识，帮助学生全面了解离心泵的工作原理和应用。

二、离心泵的定义和分类离心泵是一种利用离心力将液体从低压区域输送到高压区域的设备。

根据其结构和工作原理的不同，离心泵可以分为以下几类：1. 单级离心泵：由一个叶轮和一个蜗壳组成，适用于输送低压和中等压力的液体。

2. 多级离心泵：由多个叶轮和蜗壳组成，适用于输送高压液体。

3. 混流离心泵：叶轮既有离心力也有轴向力，适用于输送大流量和中等压力的液体。

4. 轴流离心泵：叶轮只有轴向力，适用于输送大流量和低压液体。

三、离心泵的工作原理离心泵的工作原理基于离心力的作用。

当离心泵启动后，电机带动叶轮高速旋转，液体进入泵内后被叶轮的叶片推到离心力的作用下，形成液体的离心运动。

离心力使液体从泵的中心向外扩散，形成高压区域，液体被推向出口管道。

同时，由于叶轮的旋转，泵内形成了一个低压区域，使液体从进口管道源源不断地进入泵内，完成液体的输送过程。

四、离心泵的主要组成部分离心泵主要包括以下几个组成部分：1. 叶轮：叶轮是离心泵的核心部件，通过旋转产生离心力，推动液体的运动。

2. 泵壳：泵壳是叶轮的外部保护壳，起到固定叶轮和导向液体的作用。

3. 进口管道：进口管道是液体进入泵内的通道。

4. 出口管道：出口管道是液体从泵内流出的通道。

5. 导叶：导叶位于叶轮的进口处，起到引导液体流入叶轮的作用。

6. 导流板：导流板位于叶轮的出口处，起到引导液体流出泵壳的作用。

7. 泵轴：泵轴是连接电机和叶轮的轴，通过电机的转动带动叶轮旋转。

五、离心泵的工作特点和应用离心泵具有以下几个工作特点：1. 压力稳定：离心泵在工作过程中，由于叶轮的旋转产生的离心力稳定，能够保持较稳定的输送压力。

2. 大流量：离心泵能够输送大量的液体，适用于输送大流量的工艺过程。

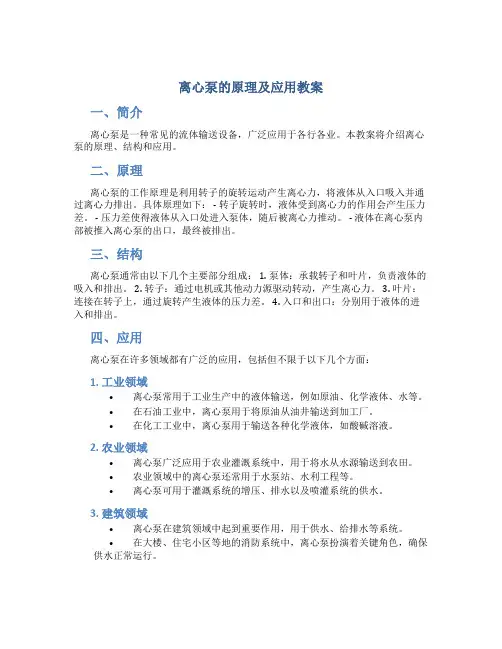

离心泵的原理及应用教案一、简介离心泵是一种常见的流体输送设备，广泛应用于各行各业。

本教案将介绍离心泵的原理、结构和应用。

二、原理离心泵的工作原理是利用转子的旋转运动产生离心力，将液体从入口吸入并通过离心力排出。

具体原理如下： - 转子旋转时，液体受到离心力的作用会产生压力差。

- 压力差使得液体从入口处进入泵体，随后被离心力推动。

- 液体在离心泵内部被推入离心泵的出口，最终被排出。

三、结构离心泵通常由以下几个主要部分组成： 1. 泵体：承载转子和叶片，负责液体的吸入和排出。

2. 转子：通过电机或其他动力源驱动转动，产生离心力。

3. 叶片：连接在转子上，通过旋转产生液体的压力差。

4. 入口和出口：分别用于液体的进入和排出。

四、应用离心泵在许多领域都有广泛的应用，包括但不限于以下几个方面：1. 工业领域•离心泵常用于工业生产中的液体输送，例如原油、化学液体、水等。

•在石油工业中，离心泵用于将原油从油井输送到加工厂。

•在化工工业中，离心泵用于输送各种化学液体，如酸碱溶液。

2. 农业领域•离心泵广泛应用于农业灌溉系统中，用于将水从水源输送到农田。

•农业领域中的离心泵还常用于水泵站、水利工程等。

•离心泵可用于灌溉系统的增压、排水以及喷灌系统的供水。

3. 建筑领域•离心泵在建筑领域中起到重要作用，用于供水、给排水等系统。

•在大楼、住宅小区等地的消防系统中，离心泵扮演着关键角色，确保供水正常运行。

4. 渔业领域•离心泵在渔业上也有应用，例如海水养殖系统中的水循环。

•离心泵可将海水抽入养殖池中，为海水养殖提供必要的水流和氧气。

五、总结离心泵作为一种主要的流体输送设备，在各个领域都有广泛应用。

本教案简单介绍了离心泵的工作原理和结构，并列举了几个应用场景。

通过学习离心泵的原理和应用，有助于理解离心泵的工作原理，并为实际应用提供参考和指导。

以上是离心泵的原理及应用教案的简单介绍，希望能对大家有所帮助。

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送、循环和增压等工艺过程中。

本教案将介绍离心泵的工作原理，包括离心泵的结构和工作原理、离心泵的性能参数以及离心泵的应用范围等内容。

二、离心泵的结构和工作原理离心泵主要由泵体、叶轮、轴、轴承和密封装置等组成。

泵体是离心泵的壳体，内部有进口和出口，用于液体的进出。

叶轮是离心泵的核心部件，通过轴与电机相连，叶轮的旋转产生离心力，使液体被抛离叶轮并向出口方向流动。

轴是连接叶轮和电机的部件，承受叶轮的旋转力和液体的压力。

轴承用于支撑轴的转动，减少摩擦和磨损。

密封装置用于防止液体泄漏。

离心泵的工作原理是利用离心力将液体从进口吸入，并通过叶轮的旋转产生的离心力将液体抛离叶轮，使液体沿着泵体的流道流向出口。

当离心泵启动后，电机带动轴和叶轮一起旋转，液体被吸入泵体并经过叶轮的加速，然后被抛离叶轮，产生的离心力使液体压力增加，最终从出口排出。

三、离心泵的性能参数1. 流量：离心泵单位时间内输送的液体体积，通常用立方米/小时或加仑/分钟表示。

2. 扬程：离心泵输送液体时所克服的垂直高度差，通常用米或英尺表示。

3. 功率：离心泵所需的功率，通常用千瓦或马力表示。

4. 效率：离心泵的效率是指输送液体所消耗的功率与输入功率之比，通常以百分比表示。

5. NPSH：离心泵所需的净正吸入头，是指液体进入泵前的压力与液体饱和蒸汽压力之差，通常用米或英尺表示。

四、离心泵的应用范围离心泵广泛应用于化工工程中的各个领域，包括石油化工、制药、冶金、电力、水处理等。

具体应用包括：1. 液体输送：离心泵可以将液体从一个地方输送到另一个地方，如将原油从油井输送到炼油厂。

2. 循环系统：离心泵可以用于循环系统中，如水循环系统中的循环泵。

3. 增压系统：离心泵可以用于增压系统，如给水泵将水从低压区域输送到高压区域。

4. 冷却系统：离心泵可以用于冷却系统，如冷却水泵将冷却水循环输送到冷却设备中。

第二节离心泵离心泵结构简单，操作容易，流量易于调节，且能适用于多种特殊性质物料，因此在工业生产中普遍被采用。

一离心泵的主要部件和工作原理1．离心泵的主要部件（1）叶轮：叶轮是离心泵的核心部件，由4-8片的叶片组成，构成了数目相同的液体通道。

按有无盖板分为开式、闭式和半开式（其作用见教材）。

（2）泵壳：泵体的外壳，它包围叶轮，在叶轮四周开成一个截面积逐渐扩大的蜗牛壳形通道。

此外，泵壳还设有与叶轮所在平面垂直的入口和切线出口。

（3）泵轴：位于叶轮中心且与叶轮所在平面垂直的一根轴。

它由电机带动旋转，以带动叶轮旋转。

2．离心泵的工作原理（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心力的作用，由叶轮中心被抛向外围。

当流体到达叶轮外周时，流速非常高。

（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能，减小能量损失。

所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。

（3）液体吸上原理：依靠叶轮高速旋转，迫使叶轮中心的液体以很高的速度被抛开，从而在叶轮中心形成低压，低位槽中的液体因此被源源不断地吸上。

气缚现象：如果离心泵在启动前壳内充满的是气体，则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度，这样槽内液体便不能被吸上。

这一现象称为气缚。

（通过第一章的一个例题加以类比说明）。

为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。

这一步操作称为灌泵。

为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀（底阀）；如果泵的位置低于槽内液面，则启动时无需灌泵。

（4）叶轮外周安装导轮，使泵内液体能量转换效率高。

导轮是位于叶轮外周的固定的带叶片的环。

这此叶片的弯曲方向与叶轮叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳通道内平稳地改变方向，使能量损耗最小，动压能转换为静压能的效率高。

化工原理第二章离心泵的工作原理教案一、引言离心泵作为化工工艺中常用的流体输送设备，具有结构简单、运行稳定、流量大等优点。

本教案旨在介绍离心泵的工作原理，帮助学生深入理解离心泵的基本原理和工作过程。

二、离心泵的基本原理离心泵是一种利用离心力将液体从低压区域输送到高压区域的设备。

其基本原理是通过转子的旋转产生离心力，使液体产生压力差，从而实现液体的输送。

三、离心泵的工作过程1. 吸入过程离心泵的工作开始于吸入过程。

当泵启动后，转子开始旋转，形成低压区域。

液体在低压区域中被抽入泵内。

2. 离心过程液体被吸入泵内后，随着转子的旋转，液体被甩到离心力的作用下，向离心泵的出口方向移动。

离心力越大，液体的流速越快。

3. 压力增加过程液体在离心泵中的流速增加，同时离心力的作用下，液体的压力也随之增加。

液体从低压区域被压入高压区域。

4. 排出过程当液体被压入高压区域后，离心泵的出口阀门打开，液体被排出泵外，完成一次工作循环。

四、离心泵的工作特点1. 流量大离心泵能够输送大量的液体，适用于工业生产中需要大流量输送的场合。

2. 压力稳定离心泵的工作过程稳定，能够保持较稳定的出口压力。

3. 适用范围广离心泵适用于输送各种液体，包括清水、污水、油类等。

4. 结构简单离心泵的结构相对简单，易于维护和操作。

五、离心泵的应用领域离心泵广泛应用于化工、石油、冶金、电力等行业。

常见的应用场景包括：1. 工业生产中的液体输送离心泵可用于输送化工产品、石油产品等。

2. 污水处理离心泵在污水处理厂中起到重要作用，能够将污水从低处抽升到高处进行处理。

3. 冷却循环系统离心泵可用于冷却循环系统，将冷却液循环输送，保持设备的正常运行温度。

4. 给水系统离心泵可用于给水系统，将水从水源输送到需要的地方，满足生产和生活用水需求。

六、实验教学设计为了帮助学生更好地理解离心泵的工作原理，可以设计以下实验教学内容：1. 实验目的：观察离心泵的工作过程，理解其工作原理。
