技术资料TI 093D/06/en50104872 PROline promag 10 W电磁流量计用于水或者污水的流量测量仪表应用电磁流量计用于测量电导率最小达50 µS/cm 的液体，如：• 饮用水• 污水• 污泥标称直径 DN 25–600流体最高温度：硬橡胶：80 °C聚亚安酯：60 °C传感器长度符合 DVGW/ISO 标准优点• 本仪表是简单测量任务的理想解决方案– 电流输出用于显示当前的流量，脉冲输出用于驱动外部积算器或状态输出。

• 保证应用安全- Promag 10 提供全部基本功能以保证可靠性和测量值的稳定性高。

• 准确度±0.5% ，过程控制效果最佳。

• 应用在饮用水系统 – 其测量管衬里材料经过认证（KTW、NSF、WRC等）。

• 应用在最困难的条件（在竖井内振动或长期浸在水下）- 传感器能够与变送器分开安装，防护等级可达 IP 68。

• 服务友好 - 功能设计使维护更加容易 – HART、Fieldtool 和 FieldCheck 软件工具能支持设备验证而不必拆除传感器。

PROline Promag 10 W目录表功能与系统设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 机械结构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 外形尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29材料. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3材料负载图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30测量变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 配套电极. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31测量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 过程连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31可运行流量范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 表面粗糙度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4人机接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31输出信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 显示元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31报警信号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 操作元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31负载. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 远方操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31小流量切除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4电隔离. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 认证与批准. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31标志. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31CE 电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5其它标准和规范. . . . . . . . . . . . . . . . . . . . . . . . . . 31测量装置的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 5 压力测量设备认证. . . . . . . . . . . . . . . . . . . . . . . 31远方仪表的电气接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 6电源电压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 定货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32电缆密封管. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6电缆规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32功率消耗. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7电源故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32等电位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8性能特点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11参考运行条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11最大测量误差. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11重复性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11运行条件：安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12入口和参考段. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16接头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17连接电缆长度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18运行条件：环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19环境温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19贮存温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19防护等级. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19抗冲击振动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19电磁兼容性（EMC）. . . . . . . . . . . . . . . . . . . . . . . . . . . .19运行条件：过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20介质温度范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电导率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20介质压力范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20压力密封性（衬里）. . . . . . . . . . . . . . . . . . . . . . . . . . .20极限流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21压力损失. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222Endress+HauserPROline Promag 10 W功能与系统设计测量原理法拉第电磁感应定律指出，导体在磁场中运动时会产生感应电压。

E+H电磁流量计内部参数介绍及常见故障处理一、焙烧炉常用电磁流量计的类型：1．PROMAG 33：4号焙烧炉：W3K01F1-FT、W3K01F2-FT、W3K02F1-FT、W3K02F1-FT、FT003、FT005、FT0072．PROMAG 53：1号焙烧炉：FTQ174号焙烧炉：FT004、FT006二、电磁流量计的工作原理：电磁流量计的工作原理是基于法拉第电磁感应定律。

当导电金属杆以一定速度做垂直于磁力线方向的运动，即会产生感应电压。

如果磁场强度为B，金属杆长度为L，速度为v，那么产生的感应电压：参见下图。

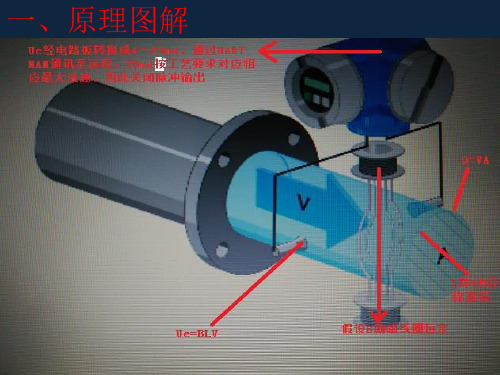

电磁流量计工作原理图在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。

当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

假设电磁感应线圈产生磁场强度(B)为恒定，产生的感应电压(Ue)正比于流体速度(v)，管道截面积 (A)为已知，则体积流量(Qv)则可通过如下公式计算：Ue=B·L·vQ=v·A电磁流量计由流量传感器和变送器两大部分组成。

传感器测量管上下装有励磁线圈，通励磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到变送器。

励磁电流则由变送器提供。

按转换器与传感器组装方式分类，有分离型和一体型两种。

三、面板操作说明：感光触摸键菜单键（返回或进入）操作键（减少或菜单翻页）操作键（增加或菜单翻页）四、电磁流量计内部参数：电磁流量计内部参数是以矩阵式菜单形式给出的。

具体菜单如图1。

E+H电磁流量计
E+H电磁流量计在世界范围内的市场占有率排名第一。

目前全球有超过120万台的应用经验。

E+H公司的电磁流量计分为变送器和传感器两个部分，有一体化和分体式两种。

变送器有10，23，50，53，55五种；传感器有W，P，L，S，H五种；比如10W就表示10型变送器和W型传感器组合在一起，精度为0.5。

E+h的电磁流量计口径范围很大，有DN2到DN2000，需要更大口径的电磁流量计可以专门定做。

根据现场测量介质的流量，温度和压力的实际需求情况，可选择不同测量内衬和测量电极。

E+H电磁流量计独有的优势如下：
1、E+H的电磁流量计独有独有的4电极测量系统：测量电极、参比电极、空管检
测电极，提供可靠的测量信息，监测工艺条件；一般情况应用不需要接地环，除非管道为非金属管道。

2、最先进的中高频交变直流励磁方式- 具有最好的零点稳定性
专利的过电压励磁技术 - 快速建立磁场，保证稳定的测量
一般在水行业方面应用的电磁流量计型号为10L和50L, 10L是0.5级精度，50L有0.5级精度和0.2级精度两种。

水行业电磁流量计的选择主要就是根据测量介质选择相应的内衬（L型电磁流量计内衬有PTFE,聚氨酯和硬橡胶三种），电极（L型电磁流量计电极材质主要有316L和哈氏C 两种）就可以！。

德国E+H恩德斯豪斯电磁流量计不显示的检查步骤电磁流量计，是一种新型的流量仪表，可以测量管内导电介质体积的流量。

并且电磁流量计以其独特的优势，广泛地应用于化工、环保、冶金、医药、造纸、给排水等行业。

尽管如此，但在使用中电磁流量计依然会出现故障问题，如不显示。

下面小编就为大家介绍电磁流量计不显示的原因。

首先，我们来了解下电磁流量计的优势：1、以其具有测量通道是一段无阻流检测件的光滑直管，不易阻塞而适用于测量含有固体颗粒或纤维的液固二相流体;2、同时电磁流量计不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道是最为适合;3、电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率(只要在某阀值以上)的变化影响不明显;4、与其它大部分流量仪表相比，前置直管段要求较低;5、电磁流量计测量范围度大，通常为20：1~50：1，可选流量范围宽;6、电磁流量计的口径范围比其它品种流量仪表宽，从几毫米到3米;7、可测量正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多;8、仪表输出本质上是线性的;9、易于选择与流体接触件的材料品种，可应用于腐蚀性流体等优点。

其次，当德国E+H恩德斯豪斯电磁流量计不显示的检查步骤在使用中出现不显示的情况时，我们可以从以下几个方面进行检查：1、检查电源是否接通2、检查电源保险丝是否完好;3、检查供电电压是否符合要求;4、检查显示器对比度调节是否能够调节，并且调节是否合适;5、如果上述前3项A、B、C都正常，第D项显示器对比度调节不能够调节请将转换器交生产厂维修。

德国E+H恩德斯豪斯电磁流量计不显示的检查步骤。

如何正确安装E+H电磁流量计如何正确安装E+H电磁流量计E+H电磁流量计流动的导电介质相当于运动的导体，极性交替变换的开关直流电生成直流磁场，感应电压与介质流速成正比，通过两个测量电极将感应电压加载在放大器上。

根据感应电压测得介质流速，基于管道横截面积计算得到体积流量。

E+H电磁流量计优势：测量可靠：无直管段安装要求的全通径电磁流量计，可直接安装在管道弯头下游高精度测量，无压损四电极结构：传感器采用四电极设计，测量电极、参比电极和空管检测电极，在连接金属管道时不需要接地环，EPD空管检测电极可检测是否满管应用广泛：传感器通过EN ISO12944防腐认证，支持埋地安装使用或长期水下测量操控性：可以使用移动终端设备安装SmartBlue app蓝牙通讯操作调试，也可直接通过2.4"LCD触摸屏操作，触摸屏可自动旋转方向调试简单高效：仪表自带调试操作向导菜单，能够逐步指导用户轻松、正确地完成仪表调试E+H电磁流量计自校验功能：采用 Heartbeat Technology 心跳技术，无需中断生产过程即可对仪表进行自校验，经过第三方机构TUV认证经久耐用：传感器经大量实际应用验证，自1977年起，全球已有超过300万台仪表成功投用E+H电磁流量计产品设计：流量计由1台变送器和1个传感器组成。

提供两种结构类型的仪表，一体型：变送器和传感器组成一个整体机械单元；分体型：变送器和传感器分开安装。

直接测量变量：体积流量、电导率测量变量计算值：质量流量量程比：大于1000：1测量范围：在测量精度范围内，典型流速范围v=0.01…10m/s公称口径：DN25 (2400)最大测量误差Volume flow ：±0.5% o.r.±1mm/s重复性Volume flow：最大±0.1% o.r.±0.5mm/s介质电导率：≥5 μs/cm介质温度范围：-20...+90 °C（与内衬有关）最大过程压力：PN40，Class300，20K过程连接：松套法兰，固定法兰内衬材质：硬橡胶、聚氨酯、PTFE电极材质：不锈钢316L，Alloy C22合金电源：24VDC，100…240VAC输出信号：4 … 20 mA HART，脉冲/频率/开关量通信协议：HART，Modbus RS485德国E+H电磁流量计特点1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；2、测量管内无碍流动部件，无压损，直管段要求较低。

KA00032D/06/ZH/14.1171154561简明操作指南Proline Promag 10电磁流量测量系统6本《简明操作指南》不能替代供货范围中的《操作手册》。

详细信息请参考《操作手册》以及随附CD 上的其他文档。

完整的设备文档包括：•《简明操作指南》•与仪表型号相符的相关文档：–《操作手册》和《仪表功能描述》–防爆证书及安全证书–安装指南 — 与仪表型号相关(例如防爆证书、压力设备规程等)–其他相关信息Proline Promag 10目录1 安全指南. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 运往测量点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 Promag L传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122.4 Promag W传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172.5 Promag P传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232.6 Promag H传感器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272.7 变送器外壳的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282.8 安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313.1 不同外壳类型的仪表连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 323.2 分体式仪表的电缆连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333.3 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 363.4 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 373.5 连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 374 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384.1 开启测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384.2 运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 394.3 浏览功能表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404.4 调试期间需设置的仪表功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414.5 故障检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 2Endress+HauserProline Promag 10安全指南1安全指南1.1用途•本测量设备仅用于测量密闭管道中导电介质的流量。

E+H电磁流量计——张春波一：测量原理根据法拉第电磁感应定律，导电流体通过磁场作切割磁力线运动时在垂直于磁场及流速的方向产生感应电动势：Ue=BLVQ=AVB磁场强度L导体在磁场内长度V导体运动速度Q体积流量A管道横截面在电磁量传感器中，感应电势由二个与介质接触的电极检出，并传送至转换器转换成4-20mA电流信号输出二：安装1.竖直安装（安装在竖直管道上）：液体静止时不致于使油污沾在电极上。

2.水平安装（安装在水平管道上）：两电极轴线必须水平，防止有气泡罩注电极导致绝缘。

3.传感器所在管道两端支撑点不大于10m。

4传感器应安装在易产生湍流的装置上游（如阀门等）传感器进口直管道需>3.5DN，出口直管道需>2DN。

5安装位置：只有等管才能测量，因此以下两处位置应该避免：A、不安装在最高点（气泡）。

B、不安装在一开口向下的管道出口处。

但以上两位置任选一项的话，B项可选。

6.等管的情况：对于倾斜的管道，应采纳与直管道相似的安装距离，但不要将传感器安装在最低点。

为增加可靠性，提供一个EPD(Empty pipeDetection)，这个选项在测量管中有一个外加电极。

7.不要将传感器安装在泵子的吸入端，可能形成真空。

三：接线1.变送器内接线：2.传感器内接线：3：接地1、安装管道为无衬里的金属管，并且管道已经接地，只需将变送器外壳接地即可。

2、金属管道没有接地，用至少6平方毫米的铜线将传感器法兰、管道法兰以及传感器和变送器的外壳接地。

（见下图）3、塑料管道、内衬管道以及电化学腐蚀性介质必须使用接地环，在此不详细介绍。

四：常用功能参数设置操作示意图：Function group System UnitsCurrent outputPulse/Freq outputRelaysBatchingDisplayCommunicationPressing Parameters System Parameters Sensor data功能说明：•1、System units：其中L/min.m3.mm三个单位不能随便改动，因为与微机对应设。
