安全管理职业卫生之工业射线探伤辐射防护与安全措施工业射线探伤是现代工业生产不可缺少的检测手段之一，可以用于检测金属或合金中的缺陷，如裂纹、杂质、毛刺等。
但是，射线探伤也会产生辐射，给人体健康带来潜在威胁。
在进行工业射线探伤过程中，必须严格执行辐射防护措施，以保证工作人员和环境的安全。
辐射防护措施防护措施设计在设计射线探伤装置时必须考虑安全问题，包括射线源、射线束、检测对象、人员、场地环境等多个方面。
必须根据不同的探伤情况确定适当的防护措施。
输出设置射线探伤设备必须设置适当的输出，如温度计、压力表等，以便监测设备是否正常工作。
一旦出现异常，必须及时采取措施。
专业人员技术培训为了保证辐射防护措施的有效实施，必须对相关人员进行专业培训，包括射线科学、辐射度量学、辐射防护及紧急措施等。
防护器具的使用使用防护器具是一种最基本的防护措施。
在射线探伤过程中穿着防护衣、手套等器具，可以降低辐射对人体的损害。
辐射源的安全存放辐射源必须存放在支架中，并加强固定。
当不使用时，必须将其移到指定的防护柜中，并设好必要的警示标识。
安全培训对职工进行安全教育和技术培训。
在工业射线探伤作业期间，严格按照工作程序进行操作，严格执行射线防护规程，避免发生意外。
安全管理环境监测环保和安监部门应当对工业射线探伤现场及周边环境进行辐射监测和扬尘监测。
如果发现辐射超标，应原地直接停工处理。
工作人员身体检查通过体检等方式，定期对参与射线探伤工作的工作人员进行身体检查，及时发现健康问题。
事故应急预案制定应急预案，一旦发生事故，采取有效措施最大限度的减少损害。
操作规程建立操作规程，对射线探伤操作规程、维修规程、检查规程、监控规程等作出明确定义，定期检查和纠正。
职业卫生健康体检对参与射线探伤工作的职工进行定期健康体检，并依据测量结果确定必要的防护措施。
对职工的教育对参与射线探伤的职工进行有关辐射防护和射线探伤方面的教育，提高职工安全防范和应急处置的意识。
整体解决方案系列辐射射线安全防护专项措施（标准、完整、实用、可修改）编号：FS-QG-70435辐射射线安全防护专项措施Special measures for radiation protection说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定1.适用范围本安全措施适用于柬埔寨桑河二级水电站项目现场射线检测过程中安全作业要求，射线安全防护的方法、要求及检测时应注意事项。
2.检测前准备2.1.从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
2.2.进入检测现场前应对检测人员进行现场的安全教育，严格遵守业主和监理单位的安全生产规定。
2.3.设备需提供相关的资料如合格证书、鉴定书等，无需经过部门鉴定的设备必须提供设备自校检验记录表。
2.4.对从事射线操作和射线安全监督人员，必须配备完好的个人计量仪、报警器及作业现场备好γ辐射仪等安全防护品。
2.5.每次的探伤作业应提前开具相应的射线作业票，并根据射线源的能量强度大小计算出安全区域包括控制区、监督管理区，通过业主或施工单位把作业时间、地点以及警戒范围告知给相关单位。
3.放射性同位素装置的安全管理3.1.检测现场不设立临时的储源库，源应存放在公司的储源库或租用检测现场附近的专业储源库，X射线装置由现场的指定点存放。
3.2.放射源的使用，每次领用人必须填写《放射性同位素装置领用登记表》。
3.3.设备领用登记表中的经办人必须由安全员签字有效，表中的工程名称(地点)、领用人、领用日期及时间必须写明。
3.4.归还时，安全员用监测仪器检测无泄漏方可起运入库，在设备领用登记表上签字并填写好归还日期、时间。
3.5.放射源的运输，应用专用的机动车辆(设置放射性标志、固定源罐装置或保险箱)运输，由专人运送。
3.6.运送放射源的人员应携带防护用品、监测仪器。
严禁未携带监测仪器和防护用品运送放射源。
YF-ED-J2420可按资料类型定义编号工业射线探伤辐射防护与安全措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日工业射线探伤辐射防护与安全措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》20xx年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》20xx年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》20xx年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》20xx年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》20xx年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》20xx年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》20xx 年卫生部令第17号；1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；编制说明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。
2、适用范围2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。
解决方案编号：LX-FS-A33719工业射线探伤辐射防护与安全措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑工业射线探伤辐射防护与安全措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》20xx年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》20xx年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》20xx年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》20xx年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》20xx年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》20xx 年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》20xx年卫生部令第17号；1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；编制说明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。

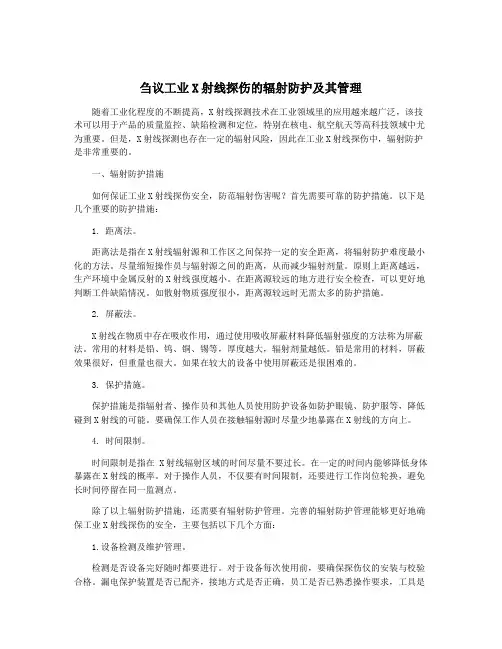

刍议工业X射线探伤的辐射防护及其管理随着工业化程度的不断提高，X射线探测技术在工业领域里的应用越来越广泛，该技术可以用于产品的质量监控、缺陷检测和定位，特别在核电、航空航天等高科技领域中尤为重要。
但是，X射线探测也存在一定的辐射风险，因此在工业X射线探伤中，辐射防护是非常重要的。
一、辐射防护措施如何保证工业X射线探伤安全，防范辐射伤害呢？首先需要可靠的防护措施。
以下是几个重要的防护措施：1. 距离法。
距离法是指在X射线辐射源和工作区之间保持一定的安全距离，将辐射防护难度最小化的方法。
尽量缩短操作员与辐射源之间的距离，从而减少辐射剂量。
原则上距离越远，生产环境中金属反射的X射线强度越小。
在距离源较远的地方进行安全检查，可以更好地判断工件缺陷情况。
如散射物质强度很小，距离源较远时无需太多的防护措施。
2. 屏蔽法。
X射线在物质中存在吸收作用，通过使用吸收屏蔽材料降低辐射强度的方法称为屏蔽法。
常用的材料是铅、钨、铜、锡等，厚度越大，辐射剂量越低。
铅是常用的材料，屏蔽效果很好，但重量也很大。
如果在较大的设备中使用屏蔽还是很困难的。
3. 保护措施。
保护措施是指辐射者、操作员和其他人员使用防护设备如防护眼镜、防护服等，降低碰到X射线的可能。
要确保工作人员在接触辐射源时尽量少地暴露在X射线的方向上。
4. 时间限制。
时间限制是指在 X射线辐射区域的时间尽量不要过长。
在一定的时间内能够降低身体暴露在X射线的概率。
对于操作人员，不仅要有时间限制，还要进行工作岗位轮换，避免长时间停留在同一监测点。
除了以上辐射防护措施，还需要有辐射防护管理。
完善的辐射防护管理能够更好地确保工业X射线探伤的安全，主要包括以下几个方面：1.设备检测及维护管理。
检测是否设备完好随时都要进行。
对于设备每次使用前，要确保探伤仪的安装与校验合格。
漏电保护装置是否已配齐，接地方式是否正确，员工是否已熟悉操作要求，工具是否在工作区使用等问题均需检测。
定期对设备进行维护和校对，不断修缮和完善设备构造和功能。
工业射线探伤安全与防护讲义一、工业射线探伤的安全风险1. 射线辐射：工业射线探伤所使用的射线能够穿透物体并使其产生影像，但同时也会释放出辐射。
如果不加以控制，射线辐射会对人体造成伤害。
2. 辐射源泄漏：射线探伤设备中的辐射源如出现泄漏，会导致周围环境和人员受到辐射影响。
3. 操作失误：在进行射线探伤过程中，操作人员如果不遵守规定或者疏忽大意，可能会出现意外。
二、工业射线探伤的安全管理措施1. 培训教育：对参与射线探伤的操作人员进行专业的培训和教育，确保其掌握相关操作技能和安全知识。
2. 安全规章制度：明确制定射线探伤作业的安全操作规章制度，并向全体员工宣传和贯彻执行。
3. 安全防护设施：确保射线探伤作业区域的射线防护设施完善，包括辐射防护墙、防护门、防护窗等设施的安装和维护。
4. 辐射监测：定期对射线探伤作业区域进行辐射监测，确保辐射水平符合安全要求。
5. 废弃物处理：对射线探伤过程中产生的废弃物和放射源进行规范处理和储存，防止泄漏和污染。
6. 安全应急预案：建立健全的射线探伤作业安全应急预案，一旦发生意外情况能够及时、有效地进行应对和救援。
三、工业射线探伤的个人防护措施1. 佩戴防护用具：操作人员在进行射线探伤作业时，应佩戴合格的防护用具，包括铅皮围裙、铅手套、防护眼镜等。
2. 最大限度减少照射时间：在进行射线探伤作业时，尽量减少辐射照射时间，减少辐射对人体的影响。
3. 限制进入区域：在进行射线探伤作业时，应限制无关人员进入作业区域，确保其他员工的安全。
通过以上的安全管理措施和个人防护措施，可以有效减少工业射线探伤作业中的安全风险，保障操作人员和周围环境的安全。
同时，也能够提高工业射线探伤的检测效率和质量，确保产品质量和生产安全。
四、应急预案和培训1. 应急指导：针对可能出现的突发状况，应制定针对性的应急预案，包括对辐射泄露、意外伤害等情况进行详细的处理步骤说明，确保人员能够快速应对。
2. 培训教育：定期进行射线探伤作业的安全操作培训和教育，使每位操作人员都能够熟悉安全规章制度和应对突发状况的措施。
最新整理关于X射线探伤装置的辐射安全要求为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
并采取相应的辐射屏蔽措施。
二、野外工业X射线探伤作业辐射安全要求（一）制定野外探伤工作方案在野外探伤作业前，按项目应制定工作方案，该工作方案主要包括探伤工况、时间、地点、控制区范围、监测方案、清场方式等，明确探伤人员、防护人员、运输人员、保卫人员的职责和分工。
最新整理工业射线探伤辐射防护与安全措施
1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》20xx年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》20xx年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》20xx年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》20xx年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》20xx年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》20xx年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》20xx年卫生部令第xxxx离辐射防护与辐射源安全基本标准》GBxxxx1.1.9《工业γ射线探伤放射卫生防护标准》GBZxxx-20xx；1.1.10《工业X射线探伤放射卫生防护标准》GBZ1xxxx明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。
2、适用范围2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。
2.2本措施适用于华电珙县电厂2×600MW工程2#机组及脱硫工程工业X、γ射线探伤工作过程中的操作与辐射防护。
3、辐射安全防护的基本原则3.1辐射实践的正当性，即辐射实践具有正当理，获得的利益超过付出的代价。
3.2辐射防护的最优化，即辐射照射应保持在可合理达到的尽可能低的水平，避免一切不必要的照射。
3.3个人剂量限值，即在实施辐射实践的正当化和辐射防护的最优化的同时，运用剂量限值对个人受照加以限制。
4、放射工作人员的防护4.1放射防护培训（1）放射防护培训是为了提高放射工作人员对放射安全重要性的认识，增强防护意识，掌握防护技术，最大限度地减少不必要的照射，避免事故发生，保障工作人员和公众的健康与安全必要措施。
（2）国家法律法规要求对放射就业前必须接受放射防护培训，经考试合格之后才有资格参加相应的工作，就业后必须每2年一次定期进行辐射防护知识培训，使之掌握必要的防护知识。
4.2严格遵守操作规程（1）工业射线探伤工作时，必须严格遵守安全操作规程。
（2）工业射线探伤工作时不能脱离岗位，避免其他人员误照。
（3）坚持先示警再开机的操作程序，特别是多人在探伤室内配合操作一定要示警后再开机，以防误照。
（4）避免现场探伤时人员没有撤离到安全距离就曝光造成误照。
（5）定期对探伤进行保养、检修、坚持工作前检查制度。
防止探伤机
发生机械事故，造成人员误照事故。
4.3个人剂量监测工作（1）工作场所的防护检测结果不可能完全真实反映放射工作人员所接受到的实际剂量，只有通过个人剂量监测的数据才能真实反映放射工作人员实际受到的射线照射的量。
（2）通过个人剂量监测，我们可以有效地控制职业照射剂量，评价辐射防护效果，发现非预期辐射事件，准确记录事故情况下的人员受照剂量，并为职业病诊断的提供必要条件。
（3）凡接受个人剂量监测的放射工作人员在工作期间必须配戴当地卫生行政部门认可的个人剂量计。
个人剂量计的测读周期一般为30天，也可视情况延长或缩短，但最长不得超90天。
个人剂量计必须按监测机构统一规定佩戴在工作服指定位置，禁止随意拆开或损坏；严禁将个人剂量计在阳光下照射或故意在射线束内直接照射；个人剂量计应按规定更换，不得随意拖延时间或乱扔乱放。
6、工业X射线探伤机安全操作规程6.1 X射线探伤机的安全操作程序6.1.1通电前准备（1）将电源线，电缆线插头分别和控制箱、机头、高压发生器及冷却系统等牢固连接，并使之接触良好。
（2）检查使用电源电压是否为220KV。
（3）控制箱可靠接地。
6.1.2通电后检查接通电源后、控制箱面板上的电源指示灯亮，气绝缘的机头风扇转动，冷却系统开始工作。
6.1.3训机严格按照该设备的特点和所需要的最高KV值进行正常一步步训机。
待训机正常完成后才能进行后续工作。
6.1.4曝光准备将设备的“KV”值、“mA”值（固定值不须调整）调到需要的值，时间调到预定位置，须预热2分钟。
6.1.5曝光按下“高压”通开关，红灯亮，表示高压已接通，设备正常工作。
6.1.6曝光结束每次工作结束后按1：1的时间比例让设备休息完成后（一般有警报提示声音）才能进行下次工作，严禁设备强行连续运行。
6.1.7曝光过程中，如发现异常，可按下高压断开关，切断高压，并分析原因后方可重新开机。
6.2工业X射线机操作注意事项6.2.1 X射线操作人员应熟悉其性能，掌握操作知识，否则不得单独操作。
6.2.2 X射线机安置处的周围必须干燥，搬运或安放时应避免强烈振动。
6.2.3 X射线必须有可靠的接地，连接或拆除电缆时，应先切断电源。
6.2.4 X射线应定期进行检查和实验，X射线机在第一次使用或停放较长时间后再启用时，必须按规定进行一次X射线管的训机。
6.2.5 X射线机应尽量避免在强烈阳光曝晒下使用。
6.2.6在高处进行射线探伤应搭设工作平台，并采取防止射线机坠落的可靠措施。
7、工业γ射线探伤机安全操作规程7.1γ射线探伤机的安全操作程序7.1.1
探伤人员需经过专业培训并取得《放射工作人员证》才能允许上岗，每次作业需2人以上在场操作。
7.1.2检查设备的安全锁、联锁装置、位置指示器、导源管有无变形、驱动装置是否灵活。
7.1.3检查导源管、驱动控制缆与主机的配合（长度、种类:75Se、192Ir、改造前后、原厂家）。
7.1.4源辫与控制缆阳接头的有效连接，S通道连接时应注意阴、阳接头间距是否合适，阳接头是否包含在阴接头内、源辫弹簧是否有效。
7.1.5直通道主机必须在安全闭锁关闭情况下进行连接作业。
7.1.6准备工作完毕后打开安全锁，开锁时人员必须在驱动缆一侧操作，避免射线直接照射人体。
7.1.7放、收源时用力均匀、轻，且忌用力过猛，以免损坏齿轮、钢丝绳及源辫。
7.1.8射源收回设备后，先用辐射监测仪测量，当辐射水平降到正常值时方可关闭安全锁，并进行拆卸导管及驱动缆作业。
7.1.9作业结束后对探伤装置及周围环境进行辐射水平测量，合格后方可运输。
7.1.10将设备存入合格的源库或保险柜中，库房管理员在出入库时必须对设备表面进行辐射测量，并作好记录及保安工作。
7.2 γ射线探伤机常规保养及注意事项7.2.1严禁带源私自拆卸主机进行维修。
7.2.2探伤主机要经常检查，看安全机构是否有效、可靠。
7.2.3在盘卷驱动缆之前，把驱动钢丝绳摇出约5cm，以免产生有害拉力，导致钢丝绳变形。
