液压与气压传动习题库及参考答案一、填空题2、液压管路中的压力损失可分为两种，一种是（），一种是（）（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）（层流、紊流、雷诺数）。
4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）（液压冲击）。
6、齿轮泵存在径向力不平衡，减小它的措施为（）（缩小压力油出口）。
7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）（径向配流、配流轴、端面配流、配流盘）。
9、V 型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）（均压、密封）。
11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）（压力继电器。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、）容积调速回路、）容积调速回路。
（（（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）（内摩擦力，小，大）。
14、绝对压力等于大气压力（），真空度等于大气压力（）（+相对压力，－绝对压力）。
15、液体的流态分为（）和（）两种，判断两种流态的准则是（）（层流，紊流，雷诺。
1 数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）（机械能，液压能，压力油；液压能，机械能，转矩，转速）。
17、在实际工作中，泵的q 实（）q 理，马达的q 实（）q 理，是由（）引起的，缩小q 实、q 理二者之差的主要措施为（）（＜，＞，泄漏，提高加工精度、改善密封＝。
第一章1-4 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。
解：取水槽液面为基面。
列出静力学基本方程：a p ph g gρρ+= 则真空度为： 310009.819.810a p p gh ρ-==⨯⨯=⨯pa 1-51-8 如图所示，已知水深H=10m,截面22120.02,0.04A m A m ==，求孔子的出流流量以及点２处的表压力（取1∂=，不计损失）1-11泵从一个大的油池中抽吸油液，流量为q＝150L/min,油液的运动粘度 =34×10－6m2/s,油液密度ρ=900 kg/m3。
吸油管直径d＝60厘米，并设泵的吸油管弯头处局部阻力系数ξ＝0.2，吸油口粗滤网的压力损失Δp＝0.0178MPa。
如希望泵入口处的真空度P b不大于0.04 MPa，求泵的吸油高度h（液面到滤网之间的管道沿程损失可忽略不计）1-15运动粘度 =40×10－6m 2/s 的油液通过水平管道，油液密度ρ=900kg/m 3，管道内径d=10mm,l=5m,进口压力P 1＝4.0MPa, 问流速为3 m/s 时，出口压力P 2为多少？ 解：沿程压力损失：ΔP λ=0.17 MPa所以P2＝P1－ΔPλ＝4－0.17＝3.83MPa第二章2-5设液压泵转速为950r/min，排量＝168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总功率为0.87，试求：(1)泵的理论流量；(2)泵的容积效率；(3)泵的机械效率；(4)泵在额定工况下，所需电机驱动功率；(5)驱动泵的转速。
解：① q t＝V p n=168×950=159.6 L/min②ηv =q/q t=150/159.6=93.98%③ηm =η/ηv =0.87/0.9398=92.57%④ Pi=p q/η =29.5×106×150×10-3/（60×0.87）=84.77kw⑤ T=Pi/ω= Pi/（2лn）=852.1N.m第三章3-1 图示三种结构的液压缸，活塞和活塞杆直径分别为D，d，如进入液压缸的流量为q ，压力为p ，试分析各缸产生的推力，速度大小以及运动方向。
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

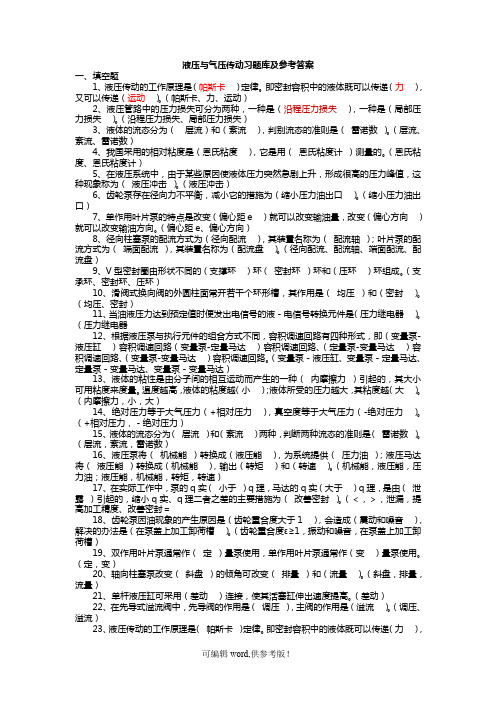

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。
即密封容积中的液体既可以传递（力），又可以传递（运动）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。
（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。
液压与气压传动考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动中，将机械能转换为液体压力能的元件是（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 气压传动系统中，气源的净化装置不包括（）。
A. 油雾器B. 过滤器C. 干燥器D. 储气罐答案：D3. 在液压系统中，节流调速回路的特点是（）。
A. 压力损失小B. 流量调节范围大C. 功率损失大D. 系统效率高答案：C4. 液压系统中，溢流阀的主要作用是（）。
A. 调速B. 减压C. 溢流D. 顺序动作答案：C5. 气压传动中，气动三联件包括（）。
A. 过滤器、减压阀、油雾器B. 过滤器、减压阀、节流阀C. 过滤器、节流阀、油雾器D. 减压阀、节流阀、油雾器答案：A6. 液压系统中，换向阀的主要作用是（）。
A. 控制流量B. 控制压力C. 控制流向D. 控制速度答案：C7. 液压缸的输出力与输入压力的关系是（）。
A. 正比B. 反比C. 无关D. 非线性关系答案：A8. 气动系统中，气缸的输出力与输入压力的关系是（）。
A. 正比B. 反比C. 无关D. 非线性关系答案：A9. 液压系统中，减压阀的主要作用是（）。
A. 调速B. 减压C. 溢流D. 顺序动作答案：B10. 气压传动中，气动元件的密封材料通常不包括（）。
A. 橡胶B. 聚四氟乙烯C. 金属D. 塑料答案：C二、多项选择题（每题3分，共15分）11. 液压系统中，以下哪些元件属于执行元件（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B、C12. 气压传动系统中，以下哪些元件属于控制元件（）。
A. 气缸B. 气阀C. 气源处理器D. 气动马达答案：B13. 液压系统中，以下哪些元件属于辅助元件（）。
A. 油箱B. 过滤器C. 油管D. 压力表答案：A、B、C、D14. 气压传动中，以下哪些元件属于气动执行元件（）。
A. 气缸B. 气动马达C. 气动控制阀D. 气源处理器答案：A、B15. 液压系统中，以下哪些元件属于控制元件（）。
液压与气压传动试题一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。
液压与气压传动习题库及参考答案三、选择题1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵B、液压马达C、液压缸D、控制阀A2、顺序阀是（）控制阀。
A、流量B、压力C、方向 B3、当温度升高时，油液的粘度（）。
A、下降B、增长C、没有变化 A4、单作用式叶片泵的转子每转一转，吸油、压油各（）次。
A、1B、2C、3D、4A5、变量轴向柱塞泵排量的改变是通过调整斜盘（）的大小来实现的。
A、角度B、方向C、A 和B都不是 A6、液压泵的理论流量（）实际流量。
A、大于B、小于C、相等A7、中位机能是（）型的换向阀在中位时可实现系统卸荷。
A、MB、PC、OD、YA8、减压阀控制的是（）处的压力。
A、进油口B、出油口C、A 和B都不是B10、当系统的流量增大时，油缸的运动速度就（）。
A、变快B、变慢C、没有变化A11、公称压力为6.3MPa的液压泵，其出口接油箱。
则液压泵的工作压力为（）。
A、6.3MPaB、0C、6.2Mpa B13、单杆活塞缸的活塞杆在收回时（）。
A、受压力B、受拉力C、不受力A14、在泵一缸回油节流调速回路中，三位四通换向阀处在不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。
试分析：在（）工况下，缸输出功率最小。
A、快进 B、工进 C、端点停留 D、快退C15、在液压系统中，（）可作背压阀。
A、溢流阀B、减压阀C、液控顺序阀A16、节流阀的节流口应尽量做成（）式。
A、薄壁孔B、短孔C、细长孔A17、要实现快速运动可采用（）回路。
A、差动连接B、调速阀调速C、大流量泵供油A18、在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。
A、左格B、右格C、中格C19、大流量的系统中，主换向阀应采用（）换向阀。
A、电磁B、电液C、手动B20、为使减压回路可靠地工作，其最高调整压力应（）系统压力。
A、大于B、小于C、等于B23、流经固定平行平板缝隙的流量与缝隙值的（）成正比。
第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。
1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。
1—3 设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。
求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。
图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。
2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。
2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（局）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
6、齿轮泵存在径向力不平衡，减小它的措施为（）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵的q实（）q理，马达的q实（）q 理，是由（）引起的，缩小q实、q理二者之差的主要措施为（改善密封）。
五、计算题1、某泵输出油压为10MPa，转速为 1450r/min ，排量为 200mL/r ，泵的容积效率为Vp=0.95，总效率为p=0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：p p qpppqtp VpppVPnp Vp10200 10 3 14500.95POP60606045.9KW60POp45.9Pip51KW电机所需功率为：p0.92、已知某液压泵的转速为 950r/min ，排量为 V P=168mL/r ，在额定压力 29.5MPa 和同样转速下，测得的实际流量为 150L/min ，额定工况下的总效率为 0.87，求：（1）液压泵的理论流量 q t；（2）液压泵的容积效率ηv；（3）液压泵的机械效率ηm；（4）在额定工况下，驱动液压泵的电动机功率P i；（5）驱动泵的转矩 T。
解：（ 1） q t=V n=950× 168÷ 1000=159.6L/min（2）ηv=q/q t =150/159.6=0.94 ；（3）ηm=0.87/0.94=0.925（4） P i =pq/(60 × 0.87)=84.77kW ；（5） T i=9550P/n=9550 ×84.77/950=852Nm3、已知某液压泵的输出压力为 5MPa ，排量为 10mL/r ，机械效率为 0.95，容积效率为 0.9，转速为 1200r/min ，求：（1）液压泵的总效率；（2）液压泵输出功率；（3）电动机驱动功率。
解：（ 1）η =ηVηm=0.95 × 0.9=0.855（2）P=pq ηv/60=5 × 10× 1200 ×0.9/(60× 1000)= 0.9kW（3）P i=P/η =0.9/(0.95 × 0.9)=1.05kW4、如图，已知液压泵的输出压力 p p=10MPa ，泵的排量 V P＝10mL ／r，泵的转速 n P＝ 1450r ／ min ，容积效率ηPV=0.9，机械效率η Pm=0.9；液压马达的排量V M＝10mL／r，容积效率η MV =0.92，机械效率η Mm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa，其它损失不计，试求：（1）泵的输出功率；（2）驱动泵的电机功率；（3）马达的输出转矩；（4）马达的输出转速；解：（ 1）P po=p p q p=p p V p n pηPV=10 ×10× 10- 3× 1450× 0.9/60=2.175KW（2）P Pi =P Po/ηp= P Po/(ηPVηMm )=2.69KWP M =P P- P=10-0.5=9.5MPa（3）T M =p M V MηVM /2π =9.5 ×10× 0.9/2π=13.6Nm（4） n M =-n p V pηPVηMV /V M =1450 × 10× 0.9× 0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G 的活塞浸在液体中，并在力 F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入深度为h，试确定液体在测压管内的上升高度x。
解：设柱塞侵入深度h 处为等压面，即有(F+G)/( π d2/4)= ρ g(h+x)导出： x=4(F+G)/( ρ gπ d2)-h6、已知液压马达的排量V M=250mL/r ；入口压力为9.8Mpa ；出口压力为0.49Mpa ；此时的总效率ηM =0.9；容积效率ηVM =0.92；当输入流量为22L/min 时，试求：（1）液压马达的输出转矩 (Nm) ；（2）液压马达的输出功率 (kW) ；（3）液压马达的转速 (r/min) 。
解：（ 1）液压马达的输出转矩T M =1/2π·Δ p M· V M·ηMm =1/2π× (9.8－ 0.49)× 250× 0.9/0.92=362.4Nm ·（ 2）液压马达的输出功率P MO = p M· q M·ηM /612=(9.8 － 0.49)× 22×0.9/60=3.07kw （ 3）液压马达的转速n M =q M·ηMV /V M =22 × 103× 0.92/250=80.96r/min7、下图为两结构尺寸相同的液压缸， A 1=100cm 2， A 2=80cm 2， p1=0.9Mpa ，q1=15L/min 。
若不计摩擦损失和泄漏，试求：（1）当两缸负载相同 (F1=F2)时，两缸能承受的负载是多少？（2）此时，两缸运动的速度各为多少？解：列方程：P 1 A 1 P 2 A 2 F 2P 2 A 1F 2F 1 F 2联合求解得 p 2=0.5MPa ， F 1=F 2=5000Nv 1=q 1/A 1=0.025m/s ； v 2A 1=v 1 A 2， v 2=0.020m/s8、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D 、d ，如进入液压缸的流量为q ，压力为 P ，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
dDdDd DPqP qPqa) b) C)2 2V4q 答：（ a ）Fp(Dd )2d 2 )；缸体向左运动4 ；( DFpd 2 V 4q（ b ）答：4 ；d 2 ；缸体向右运动Fpd 2 V 4q （ c ）答：4 ；d 2 ；缸体向右运动9、如图所示液压回路，已知液压泵的流量q p =10L/min ，液压缸无杆腔活塞面积A 1 =50cm 2，有杆腔活塞面 积 A 2=25cm 2，溢流阀调定压力 P P =2.4Mpa ，负载 F L =10000N ，节流阀通流面积 A T = 0.01cm 2，试分别求回路中活塞的运动速度和液压泵的工作压力。
（设 C d = 0.62 ，ρ = 870kg/m 3，节流阀口为薄壁小孔。
）答，以题意和图示得知：因工作压力： P P = 2.4MpaF L =10000NP · A =F1 1 L1L1 -4)=2 MPaP = F / A =10000/(50 × 10节流阀的压差： P = P 1=2 MPaq C d A T2 P10 42 2 10 60.620.01节流阀的流量：=870=4.2× 10-2 m 3 /sq p q 10 103/ 60 4.2 10 2A 1活塞的运动速度： V ==50 10 4=150cm/min有泵的工作压力： P Ⅰ= P P = 2 Mpa 活塞的运动速度： V =150 cm/min10、如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积1=100cm 2，有杆腔面积 A 22，A=80cm液压缸 1 输入压力 P 1=0.9Mpa ，输入流量 q 1=12L/min ，不计力损失和泄漏， 试计算两缸负载相同时 （ F 1=F 2）， 负载和运动速度各为多少？11221v1v2FFA 2P qP112答：以题意和图示得知：P 1· A 1=F 1+P 2· A 2P 2· A 1=F 2因： F 1=F 2 所以有： P 1· A 1 = P 2· A 2+P 2·A 1P 1 A 10.9 100 10故： P 2=A 1A 2 (100 80) 104 4= 0.5（ MPa ）F 1=F 2 = P 2· A 1=0.5× 100× 10-4× 106=5000 （ N ） V 1=q 1 /A 1= (10 ×10-3 )/ (100 × 10-4 )=1.2（ m/min ） q 2=V 1 ·A 2V 2= q 2/ A 1= V 1· A 2/ A 1=0.96 （ m/min ）因此，负载为 5000（ N ）；缸 1 的运动速度 1.2（ m/min ）；缸 2 的运动速度 0.96（ m/min ）。
11、如图所示液压系统，负载 F ，减压阀的调整压力为 P j ，溢流阀的调整压力为 P y ，P y > P j 。
油缸无杆腔有效面积为 A 。
试分析泵的工作压力由什么值来确定。
解：泵的工作压力P=012、如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积 A 1=100cm 2，A 2=80cm 2，液压泵的流量 q p =0.2*10 -3 m 3/s ， P 1=0.9Mpa ，负载 F 1= 0，不计损失，求液压缸的负载F 2 及两活塞运动速度 V 1，V 2。
V 2=q2 / A 2=0.02*80*10 -4/100*10 -4=0.16 m/sP2=F2 / A 1P1 A 1= P2 A2+F1F1=0；P2= P1 A 1 /A 2=1.125MPaF2= P2 A1=112.5N13、如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？解：能实现 3 级调压 , 各溢流阀的调整压力应满足P y1> P y2和 P y1>P y314、分析下列回路中个溢流阀的调定压力分别为pY1=3MPa ， p=2MPa ， p=4MPa，问外负载无穷大时，Y2Y3泵的出口压力各位多少？解：（ a） p = 2MPa ；（ b） p = 9MPa；（ c） p = 7MPa15、图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时 A 、B 点的压力各为多少？（ 1）液压缸活塞杆伸出时，负载压力p L =4MPa 时；（ 2）液压缸活塞杆伸出时，负载压力p L =1MPa 时；（ 3）活塞运动到终点时。
答：（ 1） p A=4MPa ；p B =4MPa ；（2） p A =1MPa； p B =3MPa ；16、图示回路，溢流阀的调整压力为 5MPa ，减压阀的调整压力为 1.5MPa ，活塞运动时负载压力为 1MPa ，其它损失不计，试分析：（ 1）活塞在运动期间 A 、B 点的压力值。
（ 2）活塞碰到死挡铁后 A 、 B 点的压力值。
（ 3）活塞空载运动时 A 、B 两点压力各为多少？答：（ 1） p A =1MPa ；p B =1MPa（ 2） p A =1.5MPa ； p B =5MPa（ 3） p A =0MPa ；p B =0MPa18、夹紧回路如下图所示，若溢流阀的调整压力 p1＝ 3Mpa 、减压阀的调整压力 p2＝ 2Mpa ，试分析活塞空载运动时 A 、B 两点的压力各为多少？减压阀的阀芯处于什么状态？工件夹紧活塞停止运动后， A 、B 两点的压力又各为多少？此时，减压阀芯又处于什么状态？答：当回路中二位二通换向阀处于图示状态时，在活塞运动期间，由于活塞为空载运动，并忽略活塞运动时的摩擦力、惯性力和管路损失等，则 B 点的压力为零， A 点的压力也为零（不考虑油液流过减压阀的压力损失）。
