超低温冰箱工作原理
超低温冰箱是一种用于制造超低温环境的设备，常用于科学研究、物质保存或工业生产中。
其工作原理主要涉及以下几个方面：
1. 压缩制冷循环：超低温冰箱采用了压缩制冷循环的原理。
通过压缩机、冷凝器、膨胀阀和蒸发器这四个主要部件，将工作介质（一般是氨气或氟利昂）在不同压力下进行相态转换，从而完成制冷过程。
2. 压缩机：压缩机是制冷循环中的核心部件，它能将气体压缩成高压气体。
当气体被压缩时，其温度升高。
3. 冷凝器：冷凝器用来将高温高压气体散热并冷却。
通过将高温气体与外部空气接触，散发热量，使气体冷却成高压液体。
4. 膨胀阀：膨胀阀用于调节制冷剂的流量和压力。
经过膨胀阀的高压液体流入到低压的蒸发器中。
5. 蒸发器：蒸发器是超低温冰箱中温度最低的部分。
膨胀阀进入的高压液体在蒸发器中蒸发，吸收外界的热量而冷却。
通过不断循环上述制冷循环，超低温冰箱不断将热量从内部空间中排出，从而使内部温度降低到超低温范围。
值得注意的是，超低温冰箱的制冷量大小取决于压缩机的功率和制冷介质的性质。

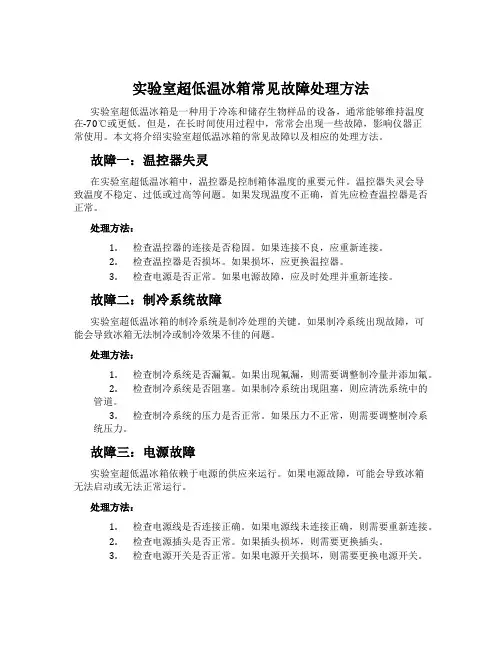

实验室超低温冰箱常见故障处理方法实验室超低温冰箱是一种用于冷冻和储存生物样品的设备，通常能够维持温度在-70℃或更低。
但是，在长时间使用过程中，常常会出现一些故障，影响仪器正常使用。
本文将介绍实验室超低温冰箱的常见故障以及相应的处理方法。
故障一：温控器失灵在实验室超低温冰箱中，温控器是控制箱体温度的重要元件。
温控器失灵会导致温度不稳定、过低或过高等问题。
如果发现温度不正确，首先应检查温控器是否正常。
处理方法：1.检查温控器的连接是否稳固。
如果连接不良，应重新连接。
2.检查温控器是否损坏。
如果损坏，应更换温控器。
3.检查电源是否正常。
如果电源故障，应及时处理并重新连接。
故障二：制冷系统故障实验室超低温冰箱的制冷系统是制冷处理的关键。
如果制冷系统出现故障，可能会导致冰箱无法制冷或制冷效果不佳的问题。
处理方法：1.检查制冷系统是否漏氟。
如果出现氟漏，则需要调整制冷量并添加氟。
2.检查制冷系统是否阻塞。
如果制冷系统出现阻塞，则应清洗系统中的管道。
3.检查制冷系统的压力是否正常。
如果压力不正常，则需要调整制冷系统压力。
故障三：电源故障实验室超低温冰箱依赖于电源的供应来运行。
如果电源故障，可能会导致冰箱无法启动或无法正常运行。
处理方法：1.检查电源线是否连接正确。
如果电源线未连接正确，则需要重新连接。
2.检查电源插头是否正常。
如果插头损坏，则需要更换插头。
3.检查电源开关是否正常。
如果电源开关损坏，则需要更换电源开关。
故障四：冰箱使用不当除了上述三种情况外，实验室超低温冰箱在日常使用中，也可能出现因不当使用导致的故障。
处理方法：1.防止过度使用。
实验室超低温冰箱通常不应连续使用超过两周。
在使用之前，需要仔细阅读使用手册，以便了解使用限制。
2.防止误操作。
误操作可能导致显著故障，如误开门、误调节温度等。
3.确保存储样品的正确性和完整性。
反复开关零下温度会导致样品的脱水、结晶等现象，从而影响实验结果。
选择适当的保护液体或温度控制器，确保样品的正确性和完整性。
超低温冰箱1、温控范围：－50℃～－86℃可调，35℃室温环境仍可正常运行*2、温度精度: 0.1℃3、微处理控制器：齐眼线高度的中央信息处理中心，包括微处理控制器和监控系统，以确保所有监控显示易于读取。
4、100%纯天然生态制冷剂，无CFC,HCFC和HFC*5、压缩机：2台，2x1.5hp新型Embraco封闭式工业级压缩机，超强制冷能力6、多功能报警:高低温报警、环境温度报警、冷凝过滤器报警、开关门报警、电断电指示源警报、传感器错误警报等,所有警报、可听可视。
7、箱体结构：腔体内部全部采用304不锈钢材料，外部有环氧树脂涂层，耐腐蚀，传热好，防止结霜生锈，冷气均匀。
8、箱体表面为重型冷轧腔体表面结构，耐腐蚀粉末涂层表面处理。
保温层80mm的真空隔热板，采用VIP技术，具有更高的隔热效果。
*9.箱内分层:5层。
标配5层内门，同时也可灵活选择多种不同的内门配置以满足客户的各种需求。
标配4层隔板为坚固的不锈钢搁架，超大负荷承重。
每层隔板高度均可随意调节,适宜各种形状、大小的容器的保存和取放。
*10、内门采用20mmPU板绝热并进行颜色编码。
11、密封条:双重门密封胶条，外加一层保温层镶嵌在箱体内，确保最佳密封和绝热效果，共3层。
12、符合人体工程学的门把手设计，单手操作，标配门锁扣设计，方便用户独立配套挂锁，可自配挂锁实现双人双锁，加强样品保护。
13、压力平衡口位于冰箱外门上部14、过滤器：便于拆卸、可水洗的空气进气过滤器，位于冷凝器前部，防止冷凝器上灰尘凝结，确保最佳散热效果。
*15、内部容积：445L。
要求为进口产品，需提供原生产厂家鲜章授权书（彩印及电子章授权书无效）及印刷彩页，以保证质量及售后。
超低温冰箱技术参数1、性能指标及要求：1.1内部容积：≥790升，可储存100孔2ml冻存盒600只。
1.2 原产地：美国，冰箱净重380公斤，隔板承重57公斤。
*1.3压缩机:2台1HP国际知名品牌工业级高效压缩机，杜邦制冷剂，无CFC,无HCFC,阻燃1.4工作温度:-50℃∽-86℃1.5工作电压:208-240V宽工作电压范围,带时间延迟断路器*1.6电压及电流补偿器,当电压异常和电流异常时,保证冰箱的正常运行*1.7标配两台冷凝风扇智能开停，高效节能1.8箱体结构：重型冷轧钢箱体结构，粉末涂层外壁，盐喷测试超过1000小时；镀锌钢内壁，可选配不锈钢内壁，便于清洗耐腐蚀；3块可调节高度的不锈钢搁板；1.9工业级门铰链不易变形，确保良好的密封性，1.10标配四扇内门，减少冷气丢失。
*1.11冰箱空载情况下，断电后从-80摄氏度升到-50摄氏度所需时间不少于4小时。
确保冰箱断电后有足够的时间进行样品转移。
*1.12绝热层为厚度127mm的原位成型无氟聚亚胺酯，门厚度不少于114mm，确保最佳的保温性能。
*1.13 三联点式高强度门密封条，提供极佳的保温性能。
1.14控制面板高度齐眼线，所有信息一目了然1.15符合人体工程学的单手操作门把手，可锁定并可同时增加一挂锁，提高安全性1.16 标配1” (25mm) 预留外接端口，可连接外部探头或仪器1.17 标配4-20mA, RS-485 以及dry contacts数据输出端口1.18温度探头位于冰箱底部，确保腔体内所有样品都能达到设定温度1.19超大冷凝器，面积为305X457mm，确保最佳降温效果1.20标配冷凝器过滤网，易拆卸，可水洗, 保护冷凝器免沾灰尘，提高制冷性能*1.21标配专利的真空减压口，使得密封性能极佳的冰箱门可快速再次开启。
1.22全电脑控制和信息显示中心可进行多种状态和参数显示,提供九种报警提示: 过温,温度不足,门过久开启,断电,温度探头损坏,电源错误,后备电池需充电，压缩机故障,制冷电路损坏1.23重型脚轮，方便移动和固定冰箱1.24冰箱底部装有消声器和吸音泡沫，运行噪音低于65分贝。

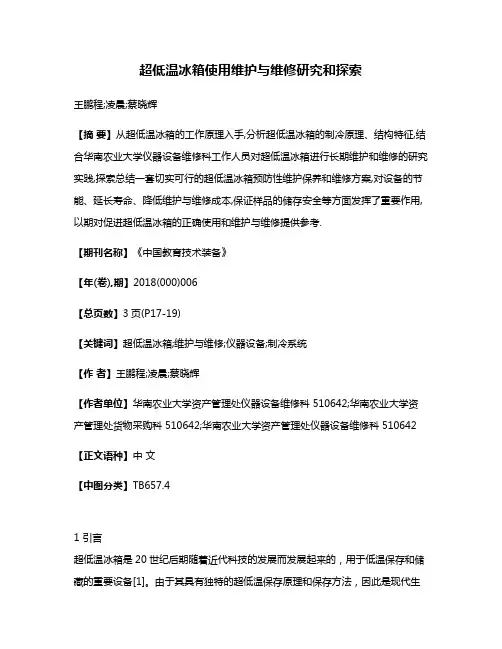

超低温冰箱使用维护与维修研究和探索王鹏程;凌晨;蔡晓辉【摘要】从超低温冰箱的工作原理入手,分析超低温冰箱的制冷原理、结构特征,结合华南农业大学仪器设备维修科工作人员对超低温冰箱进行长期维护和维修的研究实践,探索总结一套切实可行的超低温冰箱预防性维护保养和维修方案,对设备的节能、延长寿命、降低维护与维修成本,保证样品的储存安全等方面发挥了重要作用,以期对促进超低温冰箱的正确使用和维护与维修提供参考.【期刊名称】《中国教育技术装备》【年(卷),期】2018(000)006【总页数】3页(P17-19)【关键词】超低温冰箱;维护与维修;仪器设备;制冷系统【作者】王鹏程;凌晨;蔡晓辉【作者单位】华南农业大学资产管理处仪器设备维修科 510642;华南农业大学资产管理处货物采购科 510642;华南农业大学资产管理处仪器设备维修科 510642【正文语种】中文【中图分类】TB657.41 引言超低温冰箱是20世纪后期随着近代科技的发展而发展起来的，用于低温保存和储藏的重要设备[1]。
由于其具有独特的超低温保存原理和保存方法，因此是现代生物、临床、医药和工业领域不可缺少的重要仪器设备之一，箱内温度在-40～-86 ℃可调，广泛应用于医院、血站、疾病防控、生物工程、高校及科研院所单位[2]。
随着超低温冰箱技术的逐渐成熟，超低温冰箱得到普及应用。
华南农业大学目前拥有240多台件、价值1300多万元各类品牌的超低温冰箱，分布于学校各学院教学、科研实验室，用于保存和储藏试剂、样品、生物细胞、病毒、细菌标本、生物制品等实验材料。
鉴于其在实验教学和科研工作中的重要作用，学校资产管理处仪器设备维修科工作人员在长期的维护与维修工作实践中，摸索总结了一套切实可行的超低温冰箱维护与维修方案，具有一定的参考价值。
2 超低温冰箱的原理分析超低温冰箱制冷系统原理超低温冰箱制冷系统一般采用复叠式压缩机技术[3-4]，原理如图1所示。
采用两个复叠式排列的压缩机，一级压缩机的蒸发器与二级压缩机的冷凝器在传热上相关联而构成中间级热交换器，位于冰箱背部壁内，二级压缩机冷凝器的冷却完全依靠中间级热交换器来完成，二级制冷系统的工作状况受中间级热交换器的影响很大[5]。
超低温冰箱几种常见故障及其排除办法超低温冰箱是一种能够实现比普通冰箱更低温度的设备，常用于实验室、医院、生物制药等领域。
但是，在使用过程中，也会出现一些常见的故障。
本文将介绍几种常见的故障以及对应的排除办法。
故障一：温度过高超低温冰箱的主要功能是维持温度在-80℃以下，如果温度过高，将会影响超低温冰箱的使用效果。
造成温度过高的原因很多，如：•内部负载过多•散热器、冷凝器及电风扇存在问题•电源问题•恒温器或温感器故障•制冷剂不足或压力不正常解决措施：•松开冰箱门，减轻内部负载•保持散热器、冷凝器及电风扇处于清洁状态，避免灰尘和污垢的堆积影响散热效果。
•检查电源是否正常运作•检查恒温器或温感器并进行必要的维修或更换•检查制冷剂的压力和充注量故障二：制冷不足制冷不足意味着超低温冰箱无法在设计温度范围内正常工作。
可能是以下原因导致：•制冷剂丢失或漏在某些地方•蒸发器存在问题•制冷系统严重污染•压缩机需要维修或更换解决措施：•检测制冷剂并补充不足•检查蒸发器是否存在问题并进行必要的维修或更换•对制冷系统进行清洗和维修•检查压缩机并进行必要的维修或更换故障三：冰箱门无法关闭冰箱门无法关闭是常见的故障之一，这将导致冷风流失，导致温度升高。
造成这个问题的原因可能是：•冰箱门密封性差•内部负载过多•门跺脚受损解决措施：•检查冰箱门的密封性是否正常。
如果不正常，可以更换门密封条。
•减少冰箱内的负载。
•检查门跺脚是否损坏。
故障四：冰箱太吵或太安静超低温冰箱可能因各种原因抱怨，可能表现为嘈杂或过分安静。
其中可能的原因是：•电机或风扇故障•制冷循环问题•报警器无法正常工作•内部振动器损坏解决措施：•检查电机或风扇，必要时修理或更换。
•检查制冷循环，如果系统存在问题，则必须维修或更换制冷循环。
•检查报警器并确保其正常工作。
•检查内部振动器并更换受损部分。
故障五：温度不稳定超低温冰箱的温度应该是稳定不变的，但有时会出现温度不稳定的情况。
超低温冰箱技术参数1、工作条件：环境温度10～32℃，电源220V/50Hz2、样式：立式3、有效容积=388L*4、外部尺寸：812*893*1980mm，箱体设计宽度为725mm，适合进入门宽750mm以上门；*5、内部尺寸：465*630*1310mm，内胆材质为彩色涂层电锌钢板6、净重/毛重（KG）：255/276Kg；功率：1000w7、温度控制：微电脑控制，温度数字显示，,箱内温度-40℃~-86℃可调，超温报警，断电记忆；8、安全系统：多种故障报警（高低温报警、传感器故障报警、冷凝器散热差报警、电池电量低报警）；两种报警方式（声音蜂鸣报警、灯光闪烁报警）；多重保护功能（开机延时保护、超高电压补偿保护）；所有部件独立接地；9、显示：LED显示屏，可显示箱内温度，设定温度，能设定高低温报警和箱内温度，具有故障提示预警功能。
操作的显示屏在箱体的中部，更直观的查看温度;10、门：外门1个，内门2个；可调节搁架，便于物体存放；一体式门锁手把设计，；紧凑式脚轮设计，灵活方便；压力平衡设计，易于开门；*11、四层密封结构设计：采用耐腐蚀的橡胶材料，抗菌性能优越，加宽、多层密封条设计，密封性更好；气囊结构设计保温更好。
发泡内门密封性更好，存取物品温度回升小；*12、隔热层：VIP航空隔热真空保温材料+无氟发泡剂，保温效果好。
13、双压机设计，降温速度更快，温度更均匀；*14、进口压缩机，质量更可靠，EBM进口低噪音风机，提高系统安全性和可靠性；5、搁架可调，方便用户存储物品，宽气候带设计，适合10℃到32℃使用；具有高电压自动补偿功能；可选配温度记录仪和冻存架、冻存盒、远程报警功能；*16、双锁结构设计,自带暗锁，同时可用挂锁，保证用户存储物品安全性，既安全又可靠。
17、测试孔设计，方便用户实验使用和监控箱内温度；*18、可选配网络接口，选配同品牌智能温度记录仪、冷链安全监控系统，全程监控并记录冷链设备运行状态，并短信报警；*19、可选配样本资源管理信息化系统便于规范、便捷管理样本。
超低温冰箱参数安全操作规定摘要超低温冰箱是一种应用广泛的冷冻设备，广泛应用于生物学、医学、药学和化学等领域。
为确保超低温冰箱能够正常工作并保障工作人员的安全，本文将介绍超低温冰箱的参数范围和操作规定。
超低温冰箱参数范围超低温冰箱主要用于储存生物样品和药品等低温物品，通常工作在温度范围为-80℃或更低的温度下，因此超低温冰箱的参数范围应该明确规定，并在使用前进行检测和确认。
以下是超低温冰箱参数范围规定：•温度范围：-86℃至-40℃（以下简称“工作温度范围”）•温度波动范围：±2℃以内•温度重复性误差：±2℃以内•控制精度：±1℃以内•温度均匀性：不得超过整个工作温度范围内的±5℃•冷却升温时间：4小时以内•设备标准电压：220V/50Hz特别提示：使用超低温冰箱的工作人员应仔细阅读设备说明书，了解其具体参数范围，在使用前进行设备自检。
在使用过程中，应对设备的运行参数进行实时监测和记录，并按照操作规定正确操作，确保设备正常运行。
超低温冰箱操作规定设备使用前在使用超低温冰箱前，应进行以下操作：1.将超低温冰箱移至室温环境下，放置2-3个小时将设备温度升至-20℃左右，避免设备在低温状态下受力产生损坏。
2.清洗超低温冰箱，清洁涂层和石棉纸等部件应轻柔擦拭，严禁使用化学溶剂。
3.连接设备电源，确保电源符合设备标准电压，打开设备电源开关，并按照设备说明书的操作步骤，设置温度和时间。
设备使用中在设备使用过程中，应注意以下事项：1.定期检查超低温冰箱运行参数是否正常，如温度波动、温度均匀性、制冷液等。
2.在存放样品前，必须确认冷冻管或其他容器的密封性能良好，并保持容器盖子严密封闭。
3.安装电子温度计或温度记录仪，及时记录设备温度变化情况。
4.防止超低温冰箱内有潮湿的物品。
5.避免在设备前长时间打开设备门，以免温度波动过大。
6.每次在设备内取出或放入物品后，都应当快速关闭设备门，以减少设备温度的波动并减小节能损耗。
超低温冰箱招标参数超低温冰箱是一种用于储存和保持低温甚至极低温物品的设备，通常用于科学研究、医药行业、生物技术等领域。
在进行超低温冰箱的招标前，需要明确一些关键参数来确保设备符合招标方的需求。
以下是一些常见的超低温冰箱招标参数。
1.温度范围：超低温冰箱能够达到的最低温度范围是一个重要参数。
通常，超低温冰箱的最低温度范围在-20°C至-150°C之间变化。
招标方需要根据自己的需求明确所需的最低温度范围。
2.体积和容量：超低温冰箱的容量是指可以储存的物品总体积，通常以升为单位。
招标方需要明确所需的储存容量，以确保设备能够满足储存需求。
3. 制冷剂类型：超低温冰箱通常使用制冷剂来维持低温状态。
在招标前，需要明确所需的制冷剂类型以及其相关要求。
常见的制冷剂类型包括氟利昂（Freon）和液态氮。
4.制冷效率：招标方通常关注制冷效率，即超低温冰箱能够在多快的时间内达到所需的低温。
制冷效率通常以时间和功率来衡量。
5.温度控制精度：超低温冰箱需要提供精确的温度控制，以确保储存物品的稳定性。
招标方需要明确所需的温度控制精度，通常以摄氏度为单位。
6.电源要求：超低温冰箱的电源需求是一个重要的参数。
招标方需要明确所需的电源类型（例如交流电还是直流电）以及电压要求。
同时，还需要明确是否需要备用电源或其他电源管理功能。
7.安全特性：超低温冰箱需要提供一些安全特性，以确保设备的稳定性和安全性。
招标方需要明确所需的安全特性，例如过温保护、过压保护、过流保护等。
8.控制方式：超低温冰箱的控制方式可以通过按钮、触摸屏或电脑软件实现。
招标方需要明确所需的控制方式，以符合操作方便性和实际需求。
9.噪音水平：超低温冰箱通常会产生一定的噪音，招标方需要明确所需的噪音水平，以确保设备不会对工作环境产生过大的干扰。
10.质保和售后服务：招标方需要了解设备的质保期限和售后服务条款，以确保设备在使用中能够得到及时的维修和支持。
