建筑用材料导热系数和热扩散系数瞬态平面热源测试法全文共四篇示例，供读者参考第一篇示例：建筑用材料的导热系数和热扩散系数是评价材料隔热性能的重要参数之一，对于建筑物的保温和节能效果起着关键作用。
为了准确测定建筑材料的导热系数和热扩散系数，研究人员设计了一种全新的测试方法——瞬态平面热源测试法。
瞬态平面热源测试法是一种基于热传导原理的新型测量技术，通过在材料表面施加瞬态热源，观察材料中温度的变化情况，从而计算出材料的导热系数和热扩散系数。
相比传统的试样厚度等不同形式的热传导试验方法，瞬态平面热源测试法有以下优点：瞬态平面热源测试法采用平面热源施加在材料表面，能够模拟实际建筑中的热传导情况，更加贴近实际使用环境，提高了测试的准确性和可靠性。
瞬态平面热源测试法的测试过程简单方便，不需要复杂的试样制备过程，减少了实验中的人为误差。
测试时间较短，可以快速得到建筑材料的热传导参数，提高了研究效率。
瞬态平面热源测试法可以实现对不同材料的导热系数和热扩散系数的高精度测量。
根据瞬态热源施加后材料表面温度的变化情况，可以更加准确地计算出材料的热传导性能，为建筑设计和材料选择提供了重要参考。
瞬态平面热源测试法在建筑材料热传导性能研究中的应用广泛。
通过对不同种类及厚度的建筑材料进行瞬态平面热源测试，可以评估材料的隔热性能，指导建筑节能设计和保温材料的选择。
在新型建筑材料的研发过程中，瞬态平面热源测试法也可以用于评估材料的热传导性能，为材料的改良和优化提供科学依据。
瞬态平面热源测试法是一种有效的建筑材料导热系数和热扩散系数测量方法，具有测试准确、简便快捷、精度高等优点。
在建筑保温节能领域具有广泛的应用前景，将为建筑材料性能评估和建筑节能设计提供重要支持。
期待瞬态平面热源测试法的进一步研究和应用，为建筑行业的可持续发展做出贡献。
第二篇示例：建筑用材料的导热系数和热扩散系数是衡量建筑材料热传导性能的重要指标，它们直接影响建筑物的隔热性能和节能效果。
目前，随着电子产品行业的微型化、轻量化和高性能化，对相应材料热管理的要求也随之提升。
因此，如何迅速而准确地测试出材料的导热性能就成为该行业的研究重点。
目前，已经商业化的导热测试设备按照测试原理主要分为稳态法和瞬态法[1]- [3]。
稳态法由于达到测试所需的稳态时间较长，在离室温较远的测试条件下，不利于样品的物态保持。
与之相反，瞬态法由于其测试时间较短、精准度高，便得到了更为广泛的应用[3]- [5]。
瞬态法的基本原理是测试材料表面在瞬态或周期性热源下温度随时间的变化，主要包括激光闪点法、热带法以及平面热源法。
本文采用的瞬态平面热源法（TPS）导热系数测试仪（型号1500）为瑞士Hot Disk公司所生产，通过螺旋状的大接触面热源向试样传递热量和测试温度变化，经数学模型处理，得到待测样品的导热系数，相关偏差为5%。
一、Hot Disk导热仪测试原理Hot Disk导热仪的核心部件为由经蚀刻形成的具有连续双螺旋结构的导电金属探头。
该探头同时具备热源及温度感应的双重作用。
测试时需要选取两块表面相对平整的样品，将探头夹在其中形成类似于三明治的结构。
测试时，通过恒定输出的电流对探头进行加热，依据待测材料导热系数的差异，探头的热量传递（散失）情况可依据其随温度改变的电阻变化关系得到，进而通过热传导方程的一系列数学工具，得到待测材料的热传导系数与比热容，进而计算出其热导率。
该测试过程中，最为重要的一个前提是假设外部热流只通过导电金属探头沿待测样品的轴向进行一维传播，即不考虑传感器内部的热损耗以及扩散出样品边界的热量损失。
内部的热损耗可以通过隔热层材料的选取以及导电金属螺旋设计的优化而尽可能减少；样品边界的热量损失则显著依赖于测试条件的选取。
通常，由于测试时间较短，施加的热量较少，相对于样品的厚度，其水平方向的尺寸可以视作无限大，进而忽略该部分误差，满足ISO22007－2.2008标准和国标GB/T 32064-2015。
Hot Disk瞬态平面热源法在建筑节能材料测试中的应用 （北京中建建筑科学技术研究院 丰台区南苑新华路1号 100076） 摘 要本文介绍了Hot Disk瞬态平面热源法测试原理，以及采用Hot Disk瞬态平面热源法测试建筑材在不同含水率条件下导热系数的变化趋势。
关键词导热系数静态法瞬态法瞬态平面热源法含水率1引言导热系数是反应材料热工性能的参数，是鉴别材料保温性能优良的主要标志。
近几年，随着我国建筑节能法规和标准的出台，建筑业对建筑节能越来越重视。
因此，准确测得建筑材料在不同含水率条件下导热系数的变化趋势，对于工程合理选材及工程验收具有十分重要的意义。
然而伴随材料科学的飞速发展，对材料的测试方法提出了更高的要求，即不断拓宽应用范围、提高测试精度和测试速度。
因此需要不断地改进传统测试方法，并采用全新的测量技术。
如今，很多新材料和材料在不同含水率条件下热工性能的变化等很难从资料中获得相关数据，因此对材料的实际检测变得十分必要。
2国内外导热系数测定方法2.1静态方法最早的测量使用静态方法，分为防护热板法和热流计法，它的普遍特点是操作人员在已知样品的壁厚上建立温度梯度，并控制从一边传递到另一边的热量，最常用的热流是一维的。
在测量中最常用的变量是Guarded Hot Plate（GHP），即防护热板法。
GHP 是指防止热量通过边界从系统散发出去的一种设置。
该方法基于单向稳定导热原理，当试样上、下两面处于不同的稳定温度下，测量通过试样有效传热面积的热流（计量功率和面积）及试样两表面间温差和厚度，得出材料导热系数。
GB/10294－1988《绝热材料稳态热阻及有关特性的测定防护热板法》就是测试方法标准。
该方法的测试的稳定期一般需要3-4小时，测试时间1-2小时，整个测试时间合计4-6小时（根据仪器性能而不同）。
另一种静态方法就是热流计法，热流计法是参照国标GB10295－1988建立起来的，属于建立在傅立叶定律一维稳定热流基础上的比较方法，需要由防护热板法测定过的标定试样或标准板进行热流计系数的标定。
平面热源法
1、平面热源法是一种用于测量材料导热系数的方法，其原理是利用一个平面加热源对被检测材料进行加热，通过测量加热源两侧的温度以及材料的热传导性能，来计算材料的导热系数。
2、该方法适用于各种不同类型材料的导热系数测试，如金属、陶瓷、矿石、聚合物、复合材料、纸、织物、泡沫塑料、玻璃增强复合板、水泥墙体等。
3、其测试方法比较简单，利用热阻性材料做成一个平面的探头，同时作为热源和温度传感器，通过了解电阻的变化可以知道热量的损失，从而反映了样品的导热性能。
测试时间5-160s左右可设置，能快速准确的测出导热系数，节约了大量的时间。
但需要注意的是，在使用该方法时需要保证测试样品的平整、均匀，否则会影响测试结果。

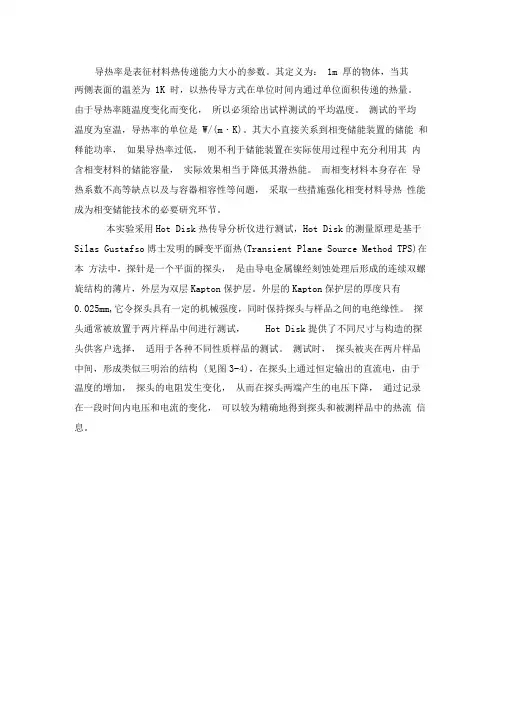

导热率是表征材料热传递能力大小的参数。
其定义为：1m 厚的物体，当其
两侧表面的温差为1K 时，以热传导方式在单位时间内通过单位面积传递的热量。
由于导热率随温度变化而变化，所以必须给出试样测试的平均温度。
测试的平均
温度为室温，导热率的单位是W/(m・K)。
其大小直接关系到相变储能装置的储能和释能功率，如果导热率过低，则不利于储能装置在实际使用过程中充分利用其内含相变材料的储能容量，实际效果相当于降低其潜热能。
而相变材料本身存在导热系数不高等缺点以及与容器相容性等问题，采取一些措施强化相变材料导热性能成为相变储能技术的必要研究环节。
本实验采用Hot Disk热传导分析仪进行测试，Hot Disk的测量原理是基于Silas Gustafso博士发明的瞬变平面热(Transient Plane Source Method TPS)在本方法中，探针是一个平面的探头，是由导电金属镍经刻蚀处理后形成的连续双螺旋结构的薄片，外层为双层Kapton保护层。
外层的Kapton保护层的厚度只有
0.025mm,它令探头具有一定的机械强度，同时保持探头与样品之间的电绝缘性。
探头通常被放置于两片样品中间进行测试，Hot Disk提供了不同尺寸与构造的探头供客户选择，适用于各种不同性质样品的测试。
测试时，探头被夹在两片样品中间，形成类似三明治的结构(见图3-4)，在探头上通过恒定输出的直流电，由于温度的增加，探头的电阻发生变化，从而在探头两端产生的电压下降，通过记录在一段时间内电压和电流的变化，可以较为精确地得到探头和被测样品中的热流信息。
建筑用材料导热系数和热扩散系数瞬态平面热源测试法是一种常用的测试方法，可用于测量材料的热传导性能。
这种方法采用一个平面热源和一个温度传感器阵列，通过测量温度随时间的变化来评估材料的导热性能。
下面将详细介绍这种方法的应用、优点和缺点，并探讨如何使用它来测试建筑用材料的导热系数和热扩散系数。
一、应用在建筑领域，导热系数和热扩散系数的测试对于评估材料的保温性能和热舒适度至关重要。
通过了解材料的导热性能，可以确定其保温效果，从而优化建筑物的能源消耗。
此外，了解材料的热扩散性能对于评估其传热性能和热舒适度也非常重要。
二、优点1. 精度高：瞬态平面热源测试法采用温度传感器阵列，可以精确地测量温度随时间的变化，从而获得更准确的导热系数和热扩散系数的测量值。
2. 适用范围广：这种方法适用于各种材料，包括固体、液体和气体等。
3. 可重复性好：采用相同的测试方法，可以获得一致的测量结果，从而有助于比较不同材料之间的导热性能。
三、缺点1. 成本高：瞬态平面热源测试法需要昂贵的设备和技术，因此成本较高。
2. 操作复杂：测试过程需要专业的技术人员进行操作，并需要一定的时间来收集和分析数据。
3. 局限性：这种方法只能测量材料的瞬态导热性能，对于某些材料可能需要多次测试才能获得准确的导热系数和热扩散系数的值。
四、测试方法测试步骤包括：设置平面热源、放置温度传感器阵列、启动测试系统、记录数据、分析和解释结果。
平面热源可以是电热偶、红外辐射或其他类型的热源。
温度传感器阵列通常包括多个传感器，用于测量不同位置和不同时间点的温度。
五、结论建筑用材料导热系数和热扩散系数瞬态平面热源测试法是一种精确、适用范围广的方法，可以用于评估材料的保温性能和传热性能。
这种方法需要一定的成本和专业技术，但可以获得一致的测量结果并进行比较。
在实际应用中，可以根据建筑用材料的特性和需求选择合适的测试方法，以确保获得准确的数据并优化建筑物的能源消耗。

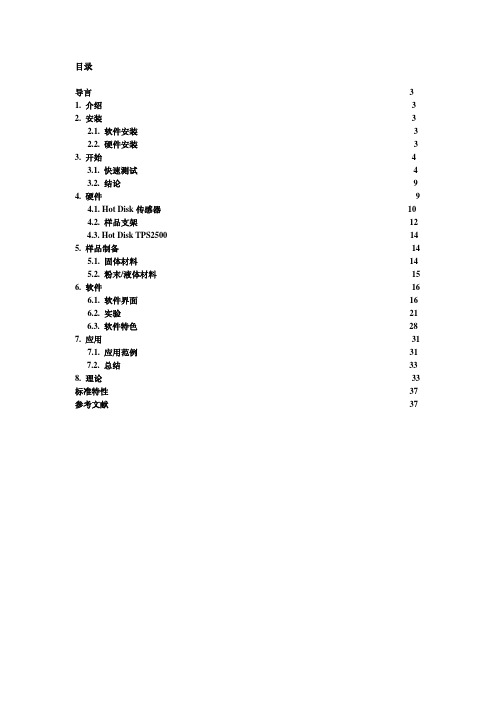

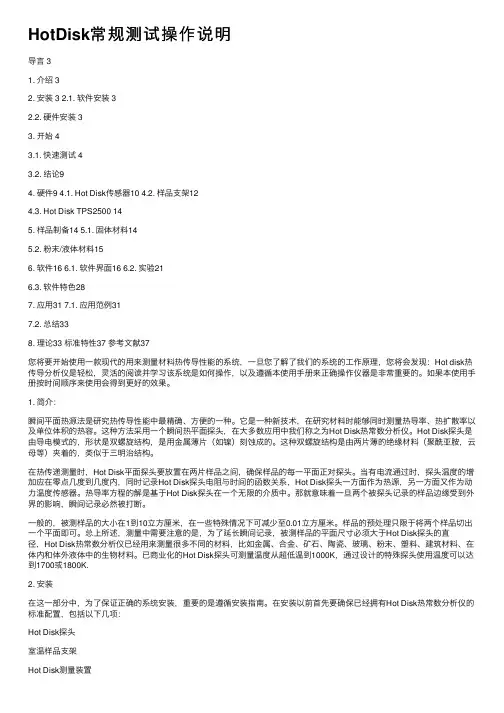

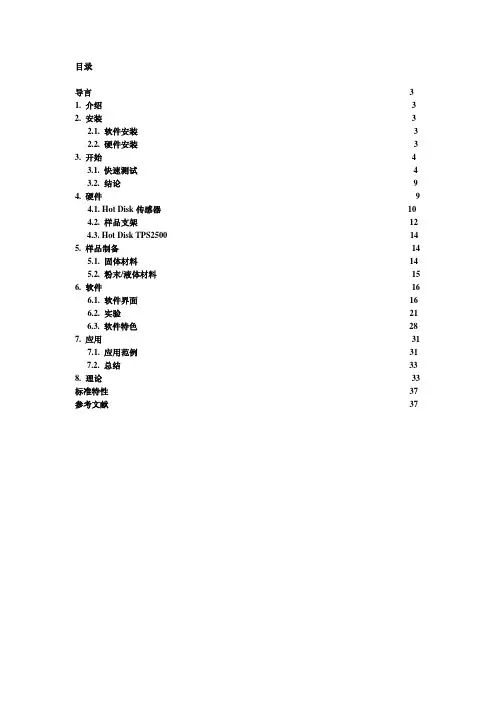

HotDisk常规测试操作说明导⾔ 31. 介绍 32. 安装 3 2.1. 软件安装 32.2. 硬件安装 33. 开始 43.1. 快速测试 43.2. 结论94. 硬件9 4.1. Hot Disk传感器10 4.2. 样品⽀架124.3. Hot Disk TPS2500 145. 样品制备14 5.1. 固体材料145.2. 粉末/液体材料156. 软件16 6.1. 软件界⾯16 6.2. 实验216.3. 软件特⾊287. 应⽤31 7.1. 应⽤范例317.2. 总结338. 理论33 标准特性37 参考⽂献37您将要开始使⽤⼀款现代的⽤来测量材料热传导性能的系统，⼀旦您了解了我们的系统的⼯作原理，您将会发现：Hot disk热传导分析仪是轻松，灵活的阅读并学习该系统是如何操作，以及遵循本使⽤⼿册来正确操作仪器是⾮常重要的。
如果本使⽤⼿册按时间顺序来使⽤会得到更好的效果。
1. 简介：瞬间平⾯热源法是研究热传导性能中最精确、⽅便的⼀种。
它是⼀种新技术，在研究材料时能够同时测量热导率、热扩散率以及单位体积的热容。
这种⽅法采⽤⼀个瞬间热平⾯探头，在⼤多数应⽤中我们称之为Hot Disk热常数分析仪。
Hot Disk探头是由导电模式的，形状是双螺旋结构，是⽤⾦属薄⽚（如镍）刻蚀成的。
这种双螺旋结构是由两⽚薄的绝缘材料（聚酰亚胺，云母等）夹着的，类似于三明治结构。
在热传递测量时，Hot Disk平⾯探头要放置在两⽚样品之间，确保样品的每⼀平⾯正对探头。
当有电流通过时，探头温度的增加应在零点⼏度到⼏度内，同时记录Hot Disk探头电阻与时间的函数关系，Hot Disk探头⼀⽅⾯作为热源，另⼀⽅⾯⼜作为动⼒温度传感器。
热导率⽅程的解是基于Hot Disk探头在⼀个⽆限的介质中。
那就意味着⼀旦两个被探头记录的样品边缘受到外界的影响，瞬间记录必然被打断。
⼀般的，被测样品的⼤⼩在1到10⽴⽅厘⽶，在⼀些特殊情况下可减少⾄0.01⽴⽅厘⽶。
塑料导热测试标准对于塑料导热性能的测试，通常采用热传导仪器或其他相应设备进行。
以下是一些常见的用于测试塑料导热性能的标准：1. ISO 22007-4 -Plastics -Determination of thermal conductivity and thermal diffusivity -Part 4: Transient plane heat source (hot disk) method:* 这个ISO标准是用于测量塑料导热性能的一部分，使用了瞬态平面热源（热盘）方法。
2. ASTM E1952 -Standard Test Method for Thermal Conductivity and Thermal Diffusivity by Modulated Temperature Differential Scanning Calorimetry:* 该ASTM标准使用差示扫描量热法（DSC）来测量材料的导热率和热扩散率，适用于塑料等材料。
3. ASTM D5470 -Standard Test Method for Thermal Transmission Properties of Thermally Conductive Electrical Insulation Materials: * 这个ASTM标准适用于测量电气绝缘材料的导热性能，其中一些可能是塑料材料。
4. ISO 22007-1 -Plastics -Determination of thermal conductivity and thermal diffusivity - Part 1: Steady-state methods:* 这个ISO标准是用于测量塑料材料导热率和热扩散率的，使用的是稳态方法。
5. ISO 22007-2 -Plastics -Determination of thermal conductivity and thermal diffusivity -Part 2: Transient plane heat source (hot disc) method:* 这是ISO标准的另一部分，采用了瞬态平面热源方法。
中国工程热物理学会学术会议论文传热传质学编号：063017利用瞬态平面热源法测定材料的导热系数孙亮亮，陈卫翠，方肇洪（山东建筑大学热物性测试中心，山东济南250101）摘要:研究了瞬态平面热源法的测试原理，并独立推导了无限大介质中圆盘形平面热源引起的瞬态温度响应。
为开发地埋管地源热泵系统的高性能水泥砂浆回填材料，利用HotDisk 公司的热常数测定仪测定和优选了不同配比的水泥砂浆回填材料的导热系数，研究各种组分对材料导热系数的影响规律。
实际测试表明，HotDisk 热常数分析仪具有很好的重复性，多次试验的最大相对偏差在1%以内。
关键词：导热系数，测试技术，瞬态平面热源法，地埋管换热器回填材料Thermal Conductivity Measurements of Backfill Materials Using Transient Plane Source MethodLiangliang Sun, Weicui Chen, Zhaohong Fang(Thermophysical Property Testing Center, Shandong Jianzhu University,Jinan 250101, China)Abstract: The transient temperature response of an infinite medium to step heating of adisk-shaped plane source has been derived independently, and the measuring principle of the Transient Plane Source (TPS) method is studied. The thermal conductivity of cementitious grouts with different fillers is measured with the Hot Disk thermal constant analyzer in orderto develop high performance grouts for ground-coupled heat pump system. Effects of eachfiller on the thermal conductivity of the grouts are studied, and, as a result, optimumformulas are obtained. Practical tests have shown that, Hot Disk Thermal Constant Analyzerhas good repeatability, for in many tests the maxima of relative deviations are within 1%.Key Words: Thermal conductivity, Testing technique, Transient plane source method, Grout of boreholes0 引言地埋管地源热泵系统由于其节能和环保的特点正受到越来越多的关注。

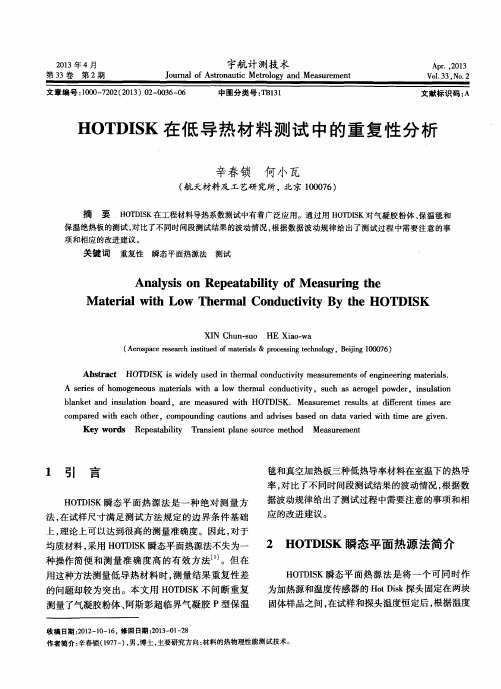

采用HOTDISK瞬态平面热源法测量低导热材料上海依阳实业有限公司 摘要：在常温常压下，采用HOTDISK瞬态平面热源法对三种气凝胶粉体材料、超临界气凝胶保温毯和真空绝热板芯部材料进行了测量。
在实际测试中，通过固定测试时间间隔，对每种材料进行了重复性测试，由此可以寻找出影响测试结果波动的各种可能的环境因素，从而指导采取相应的技术手段消除环境影响因素，提高测试的可靠性和测量精度。
关键字：瞬态平面热源法，低热导率材料，热导率，测量1. 引言HOTDISK瞬态平面热源法作为一种绝对测量方法，在理论上可以达到很高的测量精度。
在试样尺寸满足测试方法规定的边界条件基础上，热导率的测量范围可以没有限制。
因此，对于均质材料，采用HOTDISK瞬态平面热源法不失为一种操作简便和测量精度高的有效方法，在温度不高的范围内（-196℃~200℃），这种方法可以作为一种标准方法来使用，并与其它热导率测试方法一起形成有效的补充和相互比对，甚至可以用于校准其它测试方法。
2. HOTDISK瞬态平面热源法简介由于HOTDISK瞬态平面热源法在均质材料热导率测量方面的准确性和实用性，HOTDISK瞬态平面热源法在各种材料的热导率测量中获得了广泛的应用，并制订了相应的测试方法标准：ISO/DIS 22007-2.2【Plastics - Determination of thermal conductivity and thermal diffusivity - Part 2: Transient plane heat source (Hot Disk) method】HOTDISK瞬态平面热源法的特点是测试便捷，只需要简单地将一个Hot Disk探头固定在两块固体样品之间，探头同时作为热源和温度传感器，在试样和探头温度恒定后，测试过程迅速。
对于液体、凝胶和粉末样品，测试时只需将 Hot Disk探头简单地插到材料中或将材料涂到探头两边。
HAD-DRE-2B导热系数测试仪（瞬态探针法）使用说明书北京恒奥德仪器仪表有限公司一、概述HAD-DRE-2B导热系数测试仪采用瞬态热丝探针法，适用于测量松软块状固体、高粘流体、胶状品、颗粒、粉末材料等的导热系数、导温系数（热扩散系数）和比热容。
具有精度高、操作便捷、结构坚固、测试速度快、适用范围广等特点。
二、主要技术指标1、导热系数测定范围：0.01—5W/mk；2、测量时间：30-600秒；3、准确度：优于±3％；4、温度范围：标准测量：室温；如选配试样温度控制器可不同温度下测试：如 0℃～95℃，费用另计；5、样品形状：疏松物质6、样本用量：长度不小于10cm，直径不小于3cm(或中心到边界大于15mm)；7、耐压范围：常压；8、电源：220V，功率：200W。
三、热丝探针法测量原理热丝探针法是热丝法的一种改进，它是将一电加热丝封装进一小直径金属管中，探针内电加热丝丝既作为加热元件，也作为测温元件。
其原理是利用电加热丝电阻随温度变化而变化，测量加热过程电加热丝电阻变化，就可以得到温度的变化。
因而本方法非常快捷和便利，同时也相当精确。
在测试过程中，电流通过铜丝时会产生热量，热量会同时向探针周围的样品进行扩散。
热量在材料中扩散的速率依赖于材料的热扩散系数和导热系数等热特性。
通过记录温度与探头的响应时间，材料的这些特性可以被计算出来。
其物理模型与热丝法相似，传统的热探针法借鉴了热丝法的数学模型，即不考虑探针的尺寸和热物性的影响得出材料的导热系数。
Carslaw和Jaeger基于材料对一无限小、长热线源恒定热流的温度响应给出了热线法计算材料导热系数数学解：2044q r T T E i t θπλα⎛⎫- ⎪=-=- ⎪⎝⎭（1） 式中θ为探头温升，T 为t 时刻探头温度，T 0为探头初始温度，q 为加热功率，λ为样品导热系数，α为样品热扩散系数，r 为测试径向位置，E i 为指数积分函数，其表达式为：()()23ln 22!33!i E C μμμμμ-=+-+-+⋅⋅⋅⨯⨯ （2）其中μ=r 2/4αt ，当r 2/4αt << 1时，可用其前两项表示，从而得到：2ln 44q r C t θπλα⎡⎤⎛⎫⎢⎥ ⎪=-- ⎪⎢⎥⎝⎭⎣⎦ （3）其中欧拉常数C=0.57726。
hotdisk导热系数测量原理热传导是沿着温度梯度方向传递热量的现象。
在物理学中，导热系数（热导率）是衡量物质导热性能的一个重要指标。
它描述了单位面积上单位时间内通过导热介质的热量。
导热系数的测量原理取决于不同的实验条件和测量方法。
在这篇文章中，我们将介绍一种常用于测量导热系数的方法——热盘法。
热盘法是一种静态测量方法，常用于测量固体材料的导热系数。
原理基于导热特性，通过测量热电阻或测温仪在热盘上的温度分布，从而推导出导热系数。
下面我们将逐步回答这个问题，让我们一起来了解热盘法的具体原理。
第一步：准备工作在进行实验之前，我们需要准备一些材料和设备。
首先，我们需要一台热盘设备，它通常由一个内部热源和一个温度控制系统组成。
其次，我们需要样品，它可以是一个固体材料的薄片或块状。
还需要一台温度测量仪，如热电阻或温度计。
最后，我们需要连接设备和仪器的电路和电源。
第二步：实验设置在进行实验之前，我们需要设置实验条件。
首先，我们将样品放置在热盘上，确保它与热盘接触紧密。
样品的尺寸和形状应符合实验要求，通常需要平坦而均匀。
其次，我们需要选择一个合适的温度范围来控制热盘的温度，以便测量不同温度下的热导率。
第三步：实验步骤接下来，我们将进行实际的测量步骤。
首先，我们将打开热盘并设置所需的温度。
然后，我们开始记录样品上不同位置的温度。
这可以通过在样品的不同位置插入温度探测器并记录读数来完成。
我们需要在实验期间保持热盘的温度稳定，并记录对应温度下的样品的温度分布。
第四步：数据处理测量结束后，我们需要对收集到的数据进行处理。
首先，我们可以根据测温仪的读数计算出样品在不同位置的温度差。
然后，我们可以使用傅里叶定律来计算样品的导热系数。
根据傅里叶定律，导热流量正比于导热系数、温度梯度和样品的横截面积。
通过利用已知的温度差和样品尺寸，我们可以通过这个方程计算出导热系数。
第五步：结果分析最后，我们需要分析和解释实验结果。
我们可以比较不同温度下的导热系数值，以观察温度对导热性能的影响。
