电子工程师必备基础知识.

电子行业电子工程师培训教程一、介绍电子行业是一个快速发展的行业，涉及到各种电子设备的制造、维修和创新。

在这个行业中，电子工程师扮演着至关重要的角色。

电子工程师负责设计、开发和测试电子设备，确保它们能够正常运行并满足技术要求。

本文将介绍电子行业电子工程师的培训教程，帮助您了解电子工程师的基本知识和技能，并为您的职业发展提供指导。

二、基础知识作为电子工程师，首先需要掌握一些基础知识。

以下是一些基础知识的介绍：1. 电子组件了解和熟悉各种电子组件是必不可少的。

这些电子组件包括电阻器、电容器、电感器、二极管、晶体管、集成电路等。

电子工程师需要了解它们的工作原理和使用方法，以便在设计和维修电路时能够正确选择和应用这些组件。

2. 电路设计电路设计是电子工程师的核心能力之一。

电路设计涉及到根据特定的功能要求和技术规范设计电路，并通过仿真和测试验证其性能和可靠性。

电子工程师需要学习和掌握电路分析和设计的基本原理和方法，如电路分析方法、放大器设计、滤波器设计等。

3. 特殊领域知识除了基础知识，电子工程师还需要掌握一些特殊领域的知识。

这些特殊领域包括嵌入式系统、通信系统、控制系统等。

电子工程师需要了解相关的技术原理和设计方法，并能够应用到实际的项目中。

三、技能培训除了基础知识外，电子工程师还需要具备一些实际操作的技能。

以下是一些常见的技能培训内容：1. 硬件设计硬件设计是电子工程师的一项重要技能。

它涉及到电路设计、PCB设计和硬件调试等方面。

电子工程师需要学习和熟练掌握相关的工具和软件，如Altium Designer、Cadence等，并能够独立完成硬件设计和调试任务。

2. 嵌入式系统开发嵌入式系统是电子工程师经常接触的领域之一。

电子工程师需要学习和熟练掌握嵌入式系统开发的相关技术，如C语言编程、单片机编程、嵌入式操作系统等。

熟练掌握这些技术可以帮助电子工程师开发嵌入式系统，并实现各种功能。

3. 测试与调试测试与调试是电子工程师必不可少的技能之一。

电工电子知识点总结电工电子是一门研究电力工程与电器产品技术的学科，它涵盖了广泛的领域，包括电路理论、电机原理、电力系统以及电子器件等等。

下面将对电工电子中的一些重要知识点进行总结。

一、电路理论1. 电流和电压电流是电荷在单位时间内通过导体的量，单位为安培（A）。

而电压则是电荷单位正电荷所具有的能量，单位为伏特（V）。

2. 电阻与电导电阻是导体对电流的阻碍程度，用来衡量导体对电流的阻碍程度，单位为欧姆（Ω）。

电导则是导体通过电流的能力，单位为西门子（S）。

3. Ohm's Law（欧姆定律）欧姆定律指出，电路中的电压与电流和电阻之间存在线性关系。

公式为V = IR，其中V代表电压，I代表电流，R代表电阻。

4. 串联与并联串联电路中，电流只能沿同一个路径流动，电阻则相加。

而并联电路中，电流可以沿多条路径流动，电阻则根据电导的规律相加。

二、电机原理1. 直流电机直流电机是利用直流电源产生的磁场与电枢产生的磁场之间的相互作用来产生转矩，从而驱动电机转动。

2. 交流电机交流电机根据不同的工作原理分为感应电机和同步电机。

感应电机利用感应电流在转子和定子之间产生的磁场作用来产生转矩。

同步电机则是通过匹配转子和定子磁场的频率和相位来保持同步转动。

三、电力系统1. 发电机发电机是将机械能转化为电能的设备。

最常见的发电机是旋转磁场发电机，通过转子和定子之间的磁场相互作用来产生电压输出。

2. 变压器变压器用于改变交流电的电压。

通过一定的线圈比例和铁芯的磁场作用，可以将高压电转变为低压电或者低压电转变为高压电。

四、电子器件1. 二极管二极管是一种具有两个电极的电子器件。

它可以实现电流在一个方向上的导通，而在反方向上则会产生很高的电阻，从而起到整流作用。

2. 可控硅可控硅是一种能够在特定条件下控制电流通断的器件。

通过施加控制信号，可以实现对电流的控制和调节。

3. 晶体管晶体管是一种在电子设备中广泛应用的器件。

它可以实现电流的放大和开关控制，是现代电子器件中不可或缺的元件之一。

科目电子工程电子工程是一门广泛涉及电子技术的学科，研究和应用电子元器件、电路、电磁场、电子器件、微电子技术等方面的知识。

本文将从电子工程的基础知识、应用领域和发展趋势等方面展开论述。

一、电子工程的基础知识电子工程的基础知识包括电子元器件、电路原理、信号处理、通信原理等方面。

电子元器件是电子工程的基础，包括电阻、电容、电感等 pass 关键词, 这些元器件在电子工程中起着重要的作用，通过合理的组合和连接形成各种电路。

电路原理是电子工程的核心内容，通过研究电流、电压、电阻等参数的关系，可以分析和设计各种电路。

信号处理是指对电子信号进行采集、处理和传输的技术，包括模拟信号处理和数字信号处理两个方面。

通信原理是电子工程中的一个重要领域，研究信号的传输和接收方法，包括模拟通信和数字通信两种方式。

二、电子工程的应用领域电子工程在各个领域都有广泛的应用。

在通信领域，电子工程可以应用于移动通信、卫星通信、光纤通信等技术的研发和应用。

在计算机领域，电子工程可以应用于计算机硬件的设计和制造，包括中央处理器、存储器、输入输出设备等。

在医疗领域，电子工程可以应用于医疗设备的研发和制造，包括心电图仪、血压计、医用影像设备等。

在能源领域，电子工程可以应用于太阳能、风能等可再生能源的开发和利用。

在智能家居领域，电子工程可以应用于智能家居系统的设计和实现，包括智能家电、智能安防等。

总之，电子工程在现代社会中的应用十分广泛，几乎涉及到所有的技术领域。

三、电子工程的发展趋势随着科技的不断进步，电子工程也在不断发展。

首先，电子元器件的集成度越来越高，体积越来越小，功耗越来越低，性能越来越好。

其次，电子技术与其他技术的融合越来越紧密，如电子与信息技术的结合，电子与材料科学的结合等。

再次，电子工程在物联网和人工智能领域的应用越来越广泛，为社会生产和生活带来了巨大的便利。

最后，电子工程的研究方向也在不断拓展，如量子电子学、生物电子学等新兴领域的兴起。

电子硬件工程师需要具备的知识第一篇：电子硬件工程师需要具备的知识电子硬件工程师要求掌握的东西第一部分：硬件知识一、数字信号1、 TTL和带缓冲的TTL信号：逻辑门电路2、 RS232和定义：异步传输标准接口，通常以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为 COM1 和 COM2。

数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

3、 RS485/422（平衡信号）半双工/全双工4、干接点信号：无源开关，具有闭合和断开的2种状态，2个接点之间没有极性，可以互换。

各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；各种按键；各种传感器的输出，如：环境动力监控中的传感器、水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；继电器、干簧管的输出。

湿接点信号：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接。

二、模拟信号视频1、非平衡信号：非平稳信号是指分布参数或者分布律随时间发生变化的信号。

现实世界中我们所碰到的信号大都是非平稳信号。

平稳和非平稳都是针对随机信号说的，非平稳信号分析和处理的一般方法有时域分析、频域分析、时频联合分析。

2、平衡信号：信号在传输过程中，如果被直接传送就是非平衡信号，如果把信号反相，然后同时传送反相的信号和原始信号，就叫做平衡信号，平衡信号送入差动放大器，原信号和反相位信号相减，得到加强的原始信号，由于在传送中，两条线路受到的干扰差不多，在相减的过程中，减掉了一样的干扰信号，因此更加抗干扰。

这种在平衡式信号线中抑制两极导线中所共同有的噪声的现象便称为共模抑制。

所以平衡线路只需要在输入输出信号增加一个差动放大器就可以实现。

三、芯片1、封装2、 7407：TTL 集电极开路六正相高压驱动器。

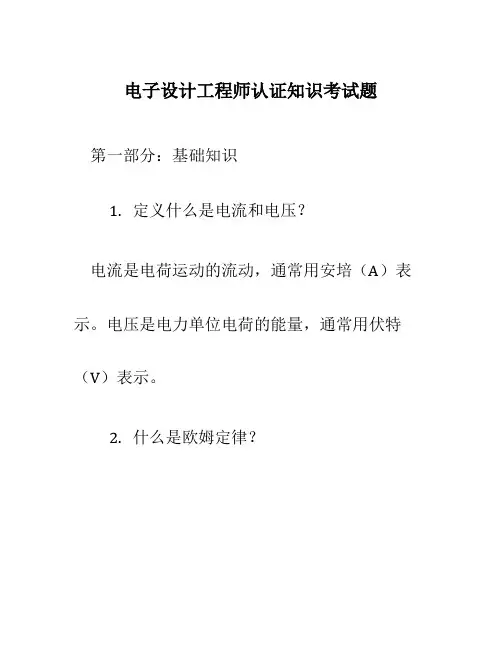

电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。

电压是电力单位电荷的能量，通常用伏特（V）表示。

2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。

它表明，电流等于电压与电阻之间的比值，即I = V/R。

3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。

导电性是导电材料传导电流的能力。

4.解释串联和并联电路的区别。

串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。

并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。

5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。

第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。

常见的逻辑门有与门、或门、非门等。

2.解释特殊数字编码的作用。

特殊数字编码是一种将数字表示为二进制编码的方式。

它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。

3.描述多路复用器和解复用器的功能。

多路复用器是用来将多个输入信号选择一个输出信号的设备。

解复用器是将一个输入信号转发到多个输出信号的设备。

4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。

它可以在特定的时钟信号下改变其输出状态。

5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。

第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。

2.描述反馈电路的作用和类型。

反馈电路是将输出信号的一部分送回到输入信号中的电路。

它可以稳定系统的增益和频率响应，并改善系统的性能。

3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。

常用的滤波器有低通滤波器、高通滤波器和带通滤波器。

4.解释放大器的频率响应。

运算放大器通过简单的外围元件,在模拟电路和数字电路中得到非常广泛的应用;运算放大器有好些个型号,在详细的性能参数上有几个差别,但原理和应用方法一样;运算放大器通常有两个输入端,即正向输入端和反向输入端,有且只有一个输出端;部分运算放大器除了两个输入和一个输出外,还有几个改善性能的补偿引脚;光敏电阻的阻值随着光线强弱的变化而明显的变化;所以,能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等;干簧管是能够通过磁场来控制电路通断的电子元件;干簧管内部由软磁金属簧片组成,在有磁场的情况,金属簧片能够聚集磁力线并使受到力的作用,从而达到接通或断开的作用;电子工程师必备基础知识二电容的作用用三个字来说：“充放电;”不要小看这三个字,就因为这三个字,电容能够通过交流电,隔断直流电；通高频交流电,阻碍低频交流电;电容的作用如果用八个字来说那就：“隔直通交,通高阻低;”这八个字是根据“充放电”三个字得出来的,不理解没关系,先死记硬背住;能够根据直流电源输出电流的大小和后级电路或产品对电源的要求来先择滤波电容,通常情况下,每1安培电流对应1000UF-4700UF是比较合适的;电感的作用用四个字来说：“电磁转换;”不要小看这四个字,就因为这四个字,电感能够隔断交流电,通过直流电；通低频交流电,阻碍高频交流电;电感的作用再用八个字来说那就：“隔交通直,通低阻高;”这八个字是根据“电磁转换”三个字得出来的;电感是电容的死对头;另外,电感还有这样一个特点：电流和磁场必需同时存在;电流要消失,磁场会消失；磁场要消失,电流会消失；磁场南北极变化,电流正负极也会变化;电感内部的电流和磁场一直在“打内战”,电流想变化,磁场偏不让变化；磁场想变化,电流偏不让变化;但,由于外界原因,电流和磁场都可能一定要发生变化;给电感线圈加上电压,电流想从零变大,可是磁场会反对,因此电流只好慢慢的变大；给电感去掉电压,电流想从大变成零,可是磁场又要反对,可是电流回路都没啦,电流已经被强迫为零,磁场就会发怒,立即在电感两端产生很高的电压,企图产生电流并维持电流不变;这个电压很高很高,甚至会损坏电子元件,这就是线圈的自感现象;给一个电感线圈外加一个变化磁场,只要线圈有闭合的回路,线圈就会产生电流;如果没回路的话,就会在线圈两端产生一个电压;产生电压的目的就是要企图产生电流;当两个或多个丝圈共用一个磁芯聚集磁力线的作用或共用一个磁场时,线圈之间的电流和磁场就会互相影响,这就是电流的互感现象;大家看得见,电感其实就是一根导线,电感对直流的电阻很小,甚至能够忽略不计;电感对交流电呈现出很大的电阻作用;电感的串联、并联非常复杂,因为电感实际上就是一根导线在按一定的位置路线分布,所以,电感的串联、并联也跟电感的位置相关主要是磁力场的互相作用相关,如果不考虑磁场作用及分布电容、导线电阻Q值等影响的话就相当于电阻的串联、并联效果;交流电的频率越高,电感的阻碍作用越大;交流电的频率越低,电感的阻碍作用越小;电感和充满电的电容并联在一起时,电容放电会给电感,电感产生磁场,磁场会维持电流,电流又会给电容反向充电,反向充电后又会放电,周而复始……如果没损耗,或能及时的补充这种损耗,就会产生稳定的振荡;电子工程师必备基础知识四耦合是传递信号的意思,光电耦合器自然就是用光来完成传递电信号的元件,通常是指有一个发光部分和接收部分对应并制作在一体的电子元件;通常四个有效引脚即四个引脚接入电路中起作用为一组;光电耦合器的优点是能够轻松实现电源隔离,在用市电的开关电源初次级隔离中最为常用;另外,在计算机外设通信中,也有较多的应用,一个元件中能够集成有多组光电耦合器每组最少四个引脚;压电陶瓷片能够做性能优良的震动检测器,它是一种电声器件,当加上音频电压后,能够听到声音；当受到振动产生机械形变后,能够感应出微弱的电压;焊接时,适当的调整被焊接处、烙铁头、焊锡丝带助焊剂,让三点合一,充分接触,当焊接处已经有了适当的焊锡和助焊剂时,就应撤走焊锡丝;焊接进程通常掌握在2-3秒比较合适;助焊剂：松香水常在工厂当做助焊剂用;大家能够业余自制,用工业酒精医用酒精较贵,没必要熔解松香即可;留意：一次不要配得太多,浓度能够灵活掌握;二极管的作用和功能用四个字来说：“单向导电;”二极管常用来整流、检波、稳压、钳位、保护电路等;在随身听的供电回路中串上一只整流二极管,当直流电源接反时,不会产生电流,不会损坏随身听;给二极管硅资料加上低于的正向电压,二极管基本上不产生电流反向就更加不能产生电流啦,这个电压就叫死区电压、门槛电压、门限电压、导通电压等;三极管的作用和功能因为四个字来完成：“电阻可变;”由于三极管等效成的电阻值能够无限制的变化,所以三极管能够用来设计开关电路、放大电路、震荡电路;三极管的集电极电流等于基极电流乘以放大倍数,当基极电流大到一定水平时,集电极的电流由于各种原因不可能再增大了,这时集电极电压已经等于或接近发射极电压了,相当于电阻值变成0欧姆;确信三极管的放大状态绝招：发射结正偏,集电结反偏;三极管是电流控制型器件,场效应管是电压控制型器件;场效应管性能优量,但在分立元件中,低电源电压适应性比三极管要差;场效应管是电压控制型器件,很容易被静电损坏,所以,场效应管中大多都有保护二极管;可控硅实际上是一个高速的、没有机械触点的电子开关,这个开关需要用一个小电流去掌握;这个开关具有自锁功能,即导通后撤走掌握电流仍能维持导通,而一旦截止后,又能维持截止状态;电阻通常都采用色环标示法;色标法就是用棕、红、橙、黄、绿、兰、紫、灰、白、黑十种颜色代表90十个阿拉伯数字,金、银两种颜色代表倍率、或误差5%、10%;套件中附有颜色样本的实物和多款色环电阻常见的四道色环要读取三位有效数字,一二位表示有效数,第三位表示倍率;例：黄紫红金,三位有效数为472,表示47乘以102或加两个0等于4700,即欧姆；再如：棕黑黑金,三位有效数为100,表示10乘以100或加0个0等于10,即10欧姆;在实验进程中,如果三极管的基极和其它引脚间不具备有单向导电特性的或说单向导电特性不明显,就说明三极管是坏的；另外,即使单向导电特性正常,但不能受基极控制或不稳定,也说明三极管是坏的,或性能很差;可控硅在控制极加上合适的触发电流,可控硅就能够从断开状态变成为导通状态,这时,我们取消控制极的触发电流,但可控硅仍然能维持导通状态;如果流过可控硅的电流开始变小,当小于维持导通的能力时,可控硅才关断,直到下次触发时才会导通;电子工程师必备基础知识七早在两千多年前,人们就发现了电现象和磁现象;我国早在战国时期公元前475一211年就发明了司南; 而人类对电和磁的真正认识和广泛应用、迄今还只有一百多年历史;在第一次产业革命浪潮的推动下,许多科学家对电和磁现象进行了深入细致的研究,从而取得了重大进展;人们发现带电的物体同性相斥、异性相吸,与磁学现象有类似之处;1785年,法国物理学家库仑在总结前人对电磁现象认识的基础上,提出了后人所称的“库仑定律”,使电学与磁学现象得到了统一;1800年,意大利物理学家伏特研制出化学电池,用人工办法获得了连续电池,为后人对电和磁关系的研究创造了首要条件;1822年,英国的法拉第在前人所做大量工作的基础上,提出了电磁感应定律,证明了“磁”能够产生“电”,这就为发电机和电动机的原理奠定了基础1837年美国画家莫尔斯在前人的基础上设计出比较实用的、用电码传送信息的电报机,之后,又在华盛顿与巴尔的摩城之间建立了世界上第一条电报线路;1876 年,美国的贝尔发明了电话,实现了人类最早的模拟通信;英国的麦克斯韦在总结前人工作基础上,提出了一套完整的“电磁理论”,表现为四个微分方程;这那就后人所称的“麦克斯韦方程组”;麦克斯韦得出结论：运动着的电荷能产生电磁辐射,形成逐渐向外传播的、看不见的电磁波;他虽然并未提出“无线电”这个名词,但他的电磁理论却已经告诉人们,“电”是能够“无线”传播的;电子工程师必备基础知识八初学电子知识,请先把“电”当做“水”,“电路”就等于“水路”；接着了解几个常用名词术语,对照实物认识几种常用的电子元件及其功能；最后动手做几个实验;任何电子产品都是电子元件组成的,学习电子技术就要先学电子元件;电子元件的组合就成了电子电路,这也是基础知识;有了电子元件、电子电路的知识,电子工具也会用啦,你就应多动手进行产品实战啦;学电子最能尽快受益的莫过于自装音响和功放;欣赏音乐本身是一种美的享受,可是能用自己的成果来享受则更是达到一种新的境界;懂电子的朋友学电脑比不懂电子朋友学电脑要快要容易;懂电子的朋友用电脑是由电脑内部学到外部,不懂电子的朋友则是从电脑外部学到电脑内部;哪些是“场”运动场常指大家能够做运动的一个范围,电场是指电产生作用力的一个范围,磁场是指磁产生作用力的一个范围,其它类同;导体,电比较容易通过的物体;绝缘体,电比较难通过的物体;导体和绝缘体并没明显的介限,导体和绝缘体是导电能力相差好些好些倍的两个物体相对而言的;有好些物体,它们在常见的不同的物理情况温度、电场、磁场、光照、掺杂等下呈现出不同的导电状态;我们称这类物体为半导体;有了导体、绝缘体和半导体,就能够生产出各种各样的电子元件,我们就能够方便简单的检测和利用电能啦;开关实际上是一个短路器和开路器,是一个电阻在零欧姆和无穷大两个阻值上变换的元件,这跟自来水开关的效果和原理是一样的;任何时候,只要有电流流过,就必定有一个闭合的通路;这个通路就是电流回路;不考虑电源内部的情况下,电流一定是从正极流向负极;电源相当于一个特殊的电子元件,有闭合的通路才干产生电流;没导体及其它电子元件连接成闭合的通路就不会产生电流;没回路就一定没电流,有电流就一定有回路;交流电流并不需要物理上的通路,真空、空气也能形成电流回路;两个不同的水位线存在一个水差,就是水压;水压之间有一根水管的话,水就会流动,水流动就会受到阻力;水管越细,阻力越大,水流越小；水压越高,水流越大; 电压是指两个物体之间的电势差,就是电压;如果电压之间有一个导电通路的话,这个通路里面就会产生电流;电阻越大,电流越小；电压越高,电流越大;水压、水流、水阻;水流动的方向是从高处流向低处不算抽水机在内；对应电的比喻：电压、电流、电阻;电流动的方向是从正极流向负极不算电源在内;两个水位之间的水位差等于水压；两个电极之间的电势差等于电压;高水位相当于正电极,低水位相当于负电极;电子工程师必备基础知识九电阻、电容、二极管等电子元件有两个引脚,这些元件在使用过程中,一定要按照某种规律将他们的引脚连接起来;三极管相当于一个阻值能够受控制的电阻器,那就将三极管的集电极和发射极这两个脚等效成一个电阻,基极起控制作用;所有的电子元件有两种基本的连接办法;并联：并联电路两端的电压是相等的;串联：串联电路中的电流是相等的;并联和串联是最基本的电路连接,不论多复杂的电路都能够分解成基本的并联和串联,所有的电子元件也都是因为并联和串联的接法才形成电流回路;电阻的阻值是越并越小,相当于水管变多,通路变宽,水流的阻力变小；电阻的阻值是越串越大,相当于水管变长,通路变长,水流的阻力变大;测量电压时一定是要把电压表并联在需要测试的两端上,电压表存在内阻会消耗小小的电流让指针偏转;通常来说,电压表内阻较大能够忽略不计;测量电流时一定是要把电流表串联在需要测试的回路需要先断开回路上,电流表会对电流起小小的阻碍作用;通常来说,电流表内阻较小能够忽略不计;电子工程师必备基础知识十电源是一个能够维持两个测试点之间电压的装置,它可以是市电,可以是电池,可以是线圈,可以是电容等;电池提供电能的电压极性是长期固定不变的,我们称为直流电;常用的干电池的额定电压每节是;市电供应的电能是交流电,正极和负极在时刻交替的变换着;那是因为发电机线圈是在周而复始的和磁场做相对运动,如果安装电流换向器,就能够发出直流电;交流电是没正负极之分的,市电中的零线和火线在正负极性、电压高低等各地方的表现是一样的,是完全对称的;市电的电压是220V50Hz,意思是说有效电压为220V,每秒中正负极要变换50次;留意：多少Hz就会变换多少次;建议初学者多采用12V以下的直流电进行电子制作,这样成本比较低,电压比较低,万一有插接错电子元件,烧坏元件的可能性也要小;电压越低越安全少损坏电子元件;电子工程师必备基础知识十一在几个大型的电子系统中往往有一根很粗的导线接入大地;但电子技术中常说的接地并不是真的要求用导线去接到大地;电子技术中常说的接地或地线往往和大地一点关系都没;电子线路中的地线是指直流电、交流电或各种电信号共用的一部分电流回路;说某一座山的海拔多少,那就是以海平面为公共参考点;说某一点的电压有多高,就必需找一个相当于海平面的参考点,也就是电子电路图中的地线;在大多数情况下,电源负极是各种信号共用得最多的一部分电流回路,通常以电源的负极作为地线;这时,如果某元件的脚接电源负极,那么就说那只元件脚接地;地是我们假定的、公用的一个电压参考点;在比较复杂的电路中,往往可能会有多组电源,同时也可能会选择多个参考点,那么就可能会有多个地,这些地也不一定会连通;电子工程师必备基础知识十二耦合、旁路、退耦三个词都是传输信号、给信号提供通路的意思;其中耦合是指前后级之间传递,旁路、退耦则是指需要在对地之间提供信号通路每级内部用;提供信号通路也就是构成电流回路;没电流回路就不会有电流,任何电路分析都是建立电流回路上分析的;等效电路图就是效果一样的电路图;我们分析电路图时,需要把原来复杂的电路图简化,这样有助于展开思路,把问题简化;等效电路图是省略在某一条件下,几个没影响的电子元件;例一定条件下：分析直流时,电容看成开路；分析交流时,电容看成是路;电感和电容刚好相反;电容和电感对不同频率的交流电直流电当成0Hz的交流电有不同的阻碍作用,在一定条件下,能够当成电阻看待,并能够计算出阻抗值;生活中的反馈是指将某件事的结果取回来,再决定某件事;例,客户反馈电视机耗电大,厂家就加以改良;电子技术中的反馈是将输出端的信号取出来又送到输入端;正反馈是指输出信号如果变大的话,反馈到输入端后,让输出信号变更大；输出信号如果变小的话,反馈到输入端后,让输出端信号变更小;负反馈则刚好相反,输出信号如果变大的话,反馈到输入端后,让输出信号变小；输出信号如果变小的话,反馈到输入端后,让输出端信号变大;正反馈通常用来产生振荡信号,负反馈通常用于稳定直流工作点;在特殊情况下放大倍数足够,正反馈能够不振荡,负反馈反而会振荡;正温度系数热敏电阻是指阻值随温度的升高而增大,负温度系数是指阻值随温度的升高而减小;有点象正负反馈,通过输入温度信号来决定电阻值;电子工程师必备基础知识十三在电子电路中,能够用指定范围界限的正负电压代表日常生活中的有无、亮灭、开关等相对的二值,这些正负电压就是高电平和低电平;数字电路的输入和输出都是高电平和低电平,数字电路是能够根据几个二值关系进行逻辑判断从而得到新的二值结果；二进制是用0和1两个数字来表示所有的数量;数字电路就是专门用来处这些数字信号的电路或电路系统;学习数字电路建议先理解二进制数;二进制数用0和1代表数字电路中的二值低电平和高电平,用0和1代替所有的信号;模拟信号是一个在正负电压之间变化的信号,它应尽量的避免变化到正负电压这个最高值和最低值,否则,信号就可能会失真D/A数/模、A/D模/数转换器是数字电路和模拟电路紧密结合的常见办法电子工程师必备基础知识十四高频电路对很小的电容、电感非常敏感;任何导线、及导线之间都能够等效成电感和电容,即分布电感和分布电容;工作在高频状态下的电子元件,引脚长短、安装距离都对电路性能有非常大的影响;大家在做几个高频电路例FM无线话筒、FM收音机地方的实验时,记住,连线要尽可能短粗,元件要尽可能的贴近线路板;电子工程师必备基础知识十五将各个电子元件或电子元件的组合及它们的连接关系用符号代替就是电路原理图;大家只要记住各种电子元件的符号和绘图规则就会看电路原理图;有着良好习惯和丰富经验的工程师精心绘制出的图纸,通常都布局美观合理、标注清晰明确,让人很容易读懂;当读不懂某个电路图时,不一定就是你的错;印刷线路板是电路原理图向实物的转变,是产品从设计阶段走向市场普及的必经之路;看印刷板图比看原理图更简单,只要你认识导体、绝缘体和常见的电子元件,你就完全能够照着印刷板实物绘制出电路原理图;在元件较多的情况下,拥有电路原理图对印刷电路板进行检测和维修是一件很幸运的事情;自已动手电子小制作也好,帮别人维修也好,这时就是你集累经验、学习技术的最好时机;经验是靠积累的;很复杂的线路或很精密的产品中,往往需要用双面线路板、多层线路板;多层线路板除了线路板的内外层能够分布连接导线以外,在板的中间层也能够有布线;多层板除了能够高密度的安装元件以外,还能够进行屏蔽,增高性能;在电路板上找某个小电阻或小电容时,不要直接去找它们,请先找到与它们相连的三极管或集成电路,再找到它们,这样比较快;观察线路板上元器件与铜箔线路连接情况、观察铜箔线路走向时,可以用灯照着看,将灯放置在有铜箔线路的一面;电子工程师必备基础知识十六电容是一种可以装电的容器,就好象装水的杯子一样;所以,电容可以进行充电和放电作用,充放电作用的大小决定了电容的容量;电容的种类比较多,最常见的有电解电容容量大,有正负极、陶瓷电容容量小,没正负极,温度特性差、涤纶电容聚脂膜电容,容量小、温度特性好等;陶瓷电容的主要参数是容量和耐压值,特殊用途的耐高压的陶瓷电容会标出耐压值;陶瓷电容的使用不需要分正负极,两端能够任意调换使用;瓷片电容通常工作在高频;电感是一个电磁转换元件,电能够产生磁,磁能够产生电;电感中磁场的变化会产生电流的变化；电流的变化也会产生磁场的变化电感中电流和磁场的相互作用总是企图互相阻碍;电源变压器就是利用电磁转换的互感进程完成变压作用的;电感在电路中的主要作用有阻交流电,通直流电；阻高频交流电,通低频交流电;电感常用于变压器、谐振回路等用途;电子工程师必备基础知识十七反向电压过高和正向电流过大都可能使二极管永久性损坏,二极管及其它晶体管的损坏主要是因为功耗过大反向高压击穿瞬时功耗很大导致PN结物理损坏;我们可以把三极管看成是电阻值能够掌握的电阻,阻值范围能够在接近零到无穷大之间变化;所以,三极管能够用来设计放大电路和开关电路;三极管有三个管极,集电极、发射极和基极;基极用来控制另外两极对电流的放大作用;分析电流和电压的变化,就是分析三极管的工作状态;场效应管的作用和三极管的作用基本上完全一样;场效应管通常也是三个引脚,名字叫源极、漏极和栅极;栅极是用来控制另外两极对电流的放大作用的;三极管是靠基极电流的大小变化来控制另外两极,场效应管是靠栅极电压的高低变化来控制另外两极,场效应管栅极基本上不需要消耗电流就能够控制另外两极;。

电子工程师百科知识点总结电子工程师百科知识点总结作为一名电子工程师，掌握一定的百科知识是非常重要的。

本文将对电子工程师工作中常见的知识点进行总结，以帮助电子工程师更好地理解和应用这些知识。

1. 电子元器件与电子电路电子元器件是电子工程中的基本组成部分。

了解元器件的类型、特性和应用是电子工程师的基础。

例如，电阻是用于限制电流流动的元件，而电容则用于储存电荷。

另外，还有二极管、晶体管、集成电路等常见的元器件。

电子电路是由这些元器件组成的，根据不同的应用需求可以设计出各种不同的电路，如放大电路、滤波电路、稳压电路等。

2. 信号与系统信号与系统是电子工程中的重要概念。

信号是电子工程中传递信息的载体，可以分为模拟信号和数字信号。

系统是对信号进行处理、转换和控制的装置或方法。

了解信号与系统的理论与应用，有助于电子工程师处理和优化信号，设计各种信号处理系统，如滤波器、调制解调器等。

3. 微电子技术微电子技术是电子工程中的一项重要技术，指的是在微小尺度上设计与制造电子器件和系统。

了解微电子技术可以帮助电子工程师进一步压缩元器件的尺寸，提高电路的集成度和性能。

此外，还需要了解半导体物理学、IC设计、半导体工艺等方面的知识。

4. 电力电子电力电子是电子工程中应用最广泛的领域之一。

电力电子技术用于控制和转换电能，在节能、电力传输、电机驱动等方面发挥着重要作用。

电子工程师需要了解各种电力电子器件，如功率晶体管、开关电源、逆变器等，以及相关的控制技术与方法。

5. 电磁场与电磁波电磁场与电磁波是电子工程中的基础理论，涉及电磁学和通信原理等方面的知识。

了解电磁场与电磁波的性质与传播规律，可以帮助电子工程师设计和优化无线通信系统、天线等设备，提高通信质量和距离。

6. 自动控制与机器人技术自动控制与机器人技术是电子工程中与自动化相关的学科。

自动控制技术用于对系统进行监测与控制，提高系统的稳定性和性能。

机器人技术则是通过控制与感知技术实现机器的智能化操作与决策，广泛应用于制造业、军事、医疗等领域。

2023年电子工程师(初级)考试题库一、电路基础1. 请简要解释什么是电流？2. 什么是欧姆定律？请列出其数学表达式。

3. 请解释什么是串联电路和并联电路，并列举其区别。

4. 请解释什么是交流电和直流电，并给出其应用领域。

5. 什么是二极管？请说明它的作用和特点。

二、数字电路1. 请解释什么是逻辑门？2. 列举并简要说明常见的逻辑门。

3. 什么是布尔代数？请说明其与逻辑门之间的关系。

4. 请解释什么是触发器？并列举常见的触发器类型及其用途。

5. 请解释什么是计数器？并说明它的工作原理。

三、电子元器件1. 请解释什么是电阻器？并简要介绍其常见类型和用途。

2. 什么是电？请说明它的作用和特点。

3. 请解释什么是电感器？并列举其应用领域。

4. 请简要介绍二极管和三极管的区别及其应用。

5. 什么是集成电路？请介绍其种类和应用。

四、电磁场与电磁波1. 请解释什么是电磁场？并说明其产生的原理。

2. 请解释电磁波的特点及其分类。

3. 什么是无线电波？请说明其应用。

4. 请解释什么是电磁辐射？并简要说明其对人体的影响。

5. 请解释什么是天线？并说明其作用和种类。

五、电子工程应用1. 请解释什么是电源？并简要说明不同类型电源的特点。

2. 请解释什么是放大器？并列举几种常见的放大器类型及其应用。

3. 请解释什么是数字信号处理？并说明其应用领域。

4. 请解释什么是嵌入式系统？并列举其应用场景。

5. 请解释什么是可编程逻辑器件（PLD）？并说明其用途和优点。

以上是 2023年电子工程师(初级)考试题库(完整版) 的部分题目，请考生认真准备，祝您取得优异的成绩！。

电子电路工程师必备基础知识电子工程师的基本知识(1) 运算放大器通过简单的外围器件广泛应用于模拟和数字电路运算放大器有多种类型，在具体的性能参数上也有一些不同，但原理和应用方法是相同的。

运算放大器通常有两个输入，一个正向输入和一个反向输入，只有一个输出除了两个输入端和一个输出端之外，一些运算放大器还有几个补偿引脚来提高性能。

光敏电阻的电阻随光强的变化而明显变化。

因此，可用于制作智能窗帘、路灯自动开关、相机快门时间自动调节器等。

簧片开关是一种电子元件，可以通过磁场控制电路的开关。

簧片开关的内部由软磁金属簧片组成。

在有磁场的情况下，金属簧片可以聚集磁力线并受力，从而达到开关的效果。

电子工程师必备的基础知识(二)电容的作用三个字: “充放电”不“要小看这三个字，因为这三个字，电容可以通过交流电，隔断直流电；连接高频交流电，阻断低频交流电。

如果电容的功能用八个字表示，那么它是“由直通交叉、低通和高电阻分隔开的”这”八个字是基于“充放电”三个字，不懂没关系，先死记硬背可以根据DC 电源的输出电流和后续级(电路或产品)对电源的要求，先选择滤波电容。

通常，每安培电流1000UF-4700UF 更合适。

电子工程师必备的基础知识(3)电感的功能四个字: “电磁转换”不“要小看这四个字，因为这四个字，电感可以隔断交流电，通过直流电；打开低频交流电，阻断高频交流电。

电感的作用可以用八个字来描述: “保持交通畅通，保持低电阻高。

”这八个字是基于三个字“电磁转换” 电感是电容的敌人。

此外，电感还有这样一个特点:电流和磁场必须同时存在。

电流会消失，磁场也会消失。

如果磁场消失，电流也会消失。

当磁场在北极和南极改变时，电流的正极和负极也会改变。

感应器内部的电流和磁场一直在“打内战”。

电流想要改变，但磁场不会改变。

磁场想要改变，但电流不会改变。

然而，由于外部原因，电流和磁场可能必须改变。

当电压加到电感上时，电流会从零开始增加，但磁场会与之相反，所以电流必须缓慢增加。

电子基础必学知识点
以下是电子基础必学知识点的列表：
1. 电子元件和电路符号：了解常见的电子元件，如电阻、电容、电感、二极管、晶体管等，并理解它们在电路图中的符号。

2. 电流、电压和电阻：理解电流是电子在电路中的流动，电压是电子
的势能差，电阻是电流受阻碍的程度。

掌握欧姆定律，即电流等于电
压除以电阻。

3. 电路分析方法：掌握串联、并联、电压分压和电流分流等电路分析
方法，能够计算出电路中各元件的电压和电流。

4. 电压源和电流源：了解电压源和电流源的概念，能够计算电路中的
电压和电流。

5. 直流电路和交流电路：了解直流电路和交流电路的特点和区别，能
够分析和计算直流电路和简单交流电路中的电压和电流。

6. 二极管和晶体管：了解二极管和晶体管的工作原理和特性，能够分
析和计算二极管和晶体管电路中的电压和电流。

7. 放大器和运算放大器：了解放大器的工作原理和应用，特别是运算
放大器的基本原理和反馈电路。

8. 电容和电感：了解电容和电感的特性和应用，能够分析和计算电容
和电感电路中的电压和电流。

9. 滤波器和振荡器：了解滤波器和振荡器的工作原理和应用，能够设计和分析常见的RC滤波器和振荡器电路。

10. 数字电子基础知识：了解数字电子的基本概念，如二进制、逻辑门、组合逻辑和时序逻辑等，能够分析和设计数字电路。

这些知识点是电子基础的核心内容，掌握了这些知识点，可以为后续学习电子技术打下坚实的基础。
