是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。
它是一种基于文丘里管测量原理，并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。
V锥流量计的特点：
1、椎体设计具有整流作用安装直管段要求低
2、量程比很宽
3、V锥传感器耐磨损，传感器长期稳定性能好
4、信号稳定性好
5、永久压力损失小
6 V锥体B系数计算范围宽
7、V锥传感器不堵塞，不粘附，无任何滞留死区，特别适用于脏污介质的流量测量
8、可以测量高温高压的介质
9、规格齐全，安装方式灵活
V型锥流量计的主要技术参数：
1、精度等级：：土0 5%差压流量变送器精度应高于0.2级、含0.2级），（B：0.45--0.85 当B <0.55，量程比4:1 时，精度等级：W 0.30）
2、重复性：0.1%
3、工作压：0—40MPa有多个压力等级可供选择）
4、工作温度：-40--850 C
5、环境温度：-40--65 °C
6安装直管段要求：前0-3D直管道、后0-1D直管段
7、量程比宽：通常为10:1，选择合适的参数可达到50:1
8、损小：同样的B值，压损是孔板1/3--1/5
9、口径：15mm--2000mm
10、适用介质：V锥流量计传感器广泛地应用于市政、电力、化工、石油化工、
冶金、食品加工等行业中流体的流量测量，几乎适用于所有气体、液体介质。
流量传感器技术选型1、流量传感器技术选型对瓦斯抽放管道内流量的准确测量，是煤矿瓦斯抽放系统做到计量准确、运行正常的重要条件之一。
目前，国内有的瓦斯抽放管道流量计采用的是涡街流量传感器，涡街流量传感器的优点是输出为脉冲频率信号、压损较小、无转动部件、结构简单。
但涡街流量传感器受其检测原理的影响，也存在明显的不足，特别是在大管径(大于Φ250mm)、低流速(5m/s)的情况下，满管式涡街流量传感器产生的漩涡信号非常微弱，检测元件根本无法检测正确的信号，导致涡街流量传感器在此种情况下测量误差非常大，有的涡街流量传感器生产商针对这个缺点，提出了“等流变径”的现场解决方法，通过缩小管径将流速提高到满管式涡街流量传感器能够正确测量的范围(5 m/s~35 m/s)，这种方法虽然能解决流量的测量问题，但是又引出另一个问题——压损大，对压损要求非常严格的瓦斯抽放系统来说,“等流变径”这种方法不应是优选的。
如果用插入式涡街传感器来解决大管径、低流速的测量问题，又存在测量精度无法达到CDM项目的技术要求。
众所周知，与满管式涡街流量传感器相比较，插入式涡街传感器本来就存在测量精度差的缺点，再说插入式涡街传感器本来检测的就是管道内的“点流速”，通常插入式涡街传感器的传感头安放在管道的中央，检测到的是管道中最高流速，以检测到最高流速作为管道的平均流速，测量误差大是不言而喻的。
对于计量精度要求高的CDM项目，此种流量检测方法也不应是优选的。
鉴于涡街流量传感器在瓦斯管道流量测量中存在的这些问题，在此设计方案中，我们选择V锥流量传感器来检测瓦斯管道中的流量。
2、V锥流量传感器的测量原理V锥流量传感器是近年发展起来的一种差压式流量传感器，目前正在其它工业领域如：石化、热能、供水等广泛地应用。
与其他差压流量传感器一样，都是基于密闭管道中能量相互转化的伯努利定律，即在稳定流场情况下，管道中的流速与差压的平方根成正比。
测量出差压即可计算出流体的流速。
V锥流量计在安装方面的技术要求V锥流量计是一种常用的流量计，安装时需要注意一些技术要求，以保证其测量精度和可靠性。
本文将介绍V锥流量计在安装方面的技术要求。
1. 选择合适的安装位置选择合适的安装位置是V锥流量计安装的重要一步。
一般来说，V锥流量计应该安装在直管段上游6-10D的地方，D表示直管段的内径大小。
此外，V锥流量计应该远离弯头和管道交叉口，以免产生干扰。
2. 直管段长度V锥流量计安装时需要满足一定的直管段长度。
在V锥流量计前后应该有足够长的直管段，以使流体流动稳定，并避免流体噪声和振动的干扰。
根据经验，V锥流量计前后的直管段长度应该大于10D，D表示直管段的内径大小。
3. 管道直径和V锥流量计的匹配V锥流量计的几何尺寸大小和管道的直径有一定的关系。
在选择V锥流量计时，应该根据管道的外径和内径选择适当的V锥流量计规格。
通常，V锥流量计与管道的直径匹配，可以获得较好的测量结果。
4. 安装流向V锥流量计应该安装在流体的主要流向上。
如果流体存在多个流向，应该选择流速最大的方向进行安装。
此外，V锥流量计也应该考虑流量计的防倒流功能，以确保测量数据的准确性。
5. 安装前的准备工作在安装V锥流量计之前，需要先进行一些准备工作，以确保顺利进行。
首先，需要检查V锥流量计的过程连接尺寸和标称通径是否匹配；其次，应该清洗管道内部，去除管壁附着物和杂物，以免影响测量精度；最后，应该仔细检查V锥流量计和管道之间的过程连接密封性是否良好，必要时进行调整和修复。
6. 安装过程中的注意事项在安装过程中，需要注意以下几点：1.V锥流量计在安装时应该垂直于管道安装，以避免误差。
2.V锥流量计的位置应该固定，并尽可能避免振动和摆动。
3.V锥流量计和管道之间的连接应该坚固可靠，并保证密封性良好。
4.安装过程中应该避免强烈碰撞和撞击，并注意防潮、防尘和防静电。
7. 安装后的测试和验证在安装完成后，需要对V锥流量计进行测试和验证。
流量计技术要求：
一、现场参数：
1.介质：过热蒸汽
2.温度：T≤350℃
3.工作压力：P=0.7-0.9MPa
4.流量范围：
二、流量计要求：
1.采用法兰联接式锥形流量计，带温度压力补偿，流量计表体为20#钢，锥体、引压管及冷凝罐为304不锈钢，配针形阀。
2.智能流量数显仪表采用中文显示，可设密码保护,带485无线通讯系统，带断电累计功能及断电参数上传功能，各种参数能够实现数据上传到终端计算机上，实现在终端计算机读取各流量参数及断电次数和累计断电时间等，各参数可在数显表上循环显示。
3. 差压变送器采用EJA智能差压变送器，精确度不低于0.075，带HART协议。
4.配不锈钢仪表箱，箱内配空气开关、接线端子及电源插座等。
5.带配对法兰、螺栓及螺母、金属垫片等安装附件，仪表用3×
0.3屏蔽电缆。
三、今后服务：
1.在接到用户安装通知后及时赶到现场进行安装技术指导。
2.所有流量计及附件均由厂家负责，并提供至少一年质保期。
3.流量计在质保期内如出现问题，厂家接通知后24小时内到达
现场进行免费维修。
流量计在质保期外出现问题，厂家在48小时内到达现场并由厂家现场分析原因并拿出解决方案及措施。
4.如需标定时，应全力配合用户到指定的国家计量站进行标定。
2014/6/13。
InstructionManual FLM系列V锥流量传感器使用说明书淄博福罗斯得流量仪表制造有限公司1、简介以孔板、喷嘴、文丘里管为代表的差压流量计成功的应用于流量检测已愈百年。
然而孔板流量计由于自身结构上的缺陷，即采用中心收缩式获取差压的方法，带有一些重大的缺点。
如：流出系数不稳定、线性差、重复性不高，准确度因受诸多因素的影响也不高，易积污和易被磨损，压损较大，量程比（范围度）小，现场安装条件高，要求直管段过长等。
如何克服上述的缺点，人们对节流装置的优化改进工作一直没有中断，但都是围绕中心收缩这一方法的改进和改良。
近十几年来，人们从认识论上产生了质的飞跃，既将流体节流收缩到管道轴线中心的概念演变成利用同轴安装在管道中的尖圆锥将流体逐渐地收缩到管道内边壁，通过测量此锥体前后差压来测量流量。
由此，带来了革命性的变化，为差压式流量计的发展揭开了崭新的一页。
2、开箱验收所有FLM系列V锥流量传感器在发货前都在工厂进行过彻底的检查和测试。
到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重，请立即与运输部门交涉，并请致电供货方淄博福罗斯得流量仪表制造有限公司销售部联系。
请仔细阅读本使用手册，并完全理解其内容，若有不明白的地方请致电本仪表的销售供货方之技术服务部释疑。
2.1检查型号及技术规格仪表的型号和技术规格可以从流量传感器的铭牌上找到，检查一下该技术规格是否与本手册型号规格和技术规格一致。
与淄博福罗斯得流量仪表制造有限公司联系时，请说明型号和编号。
2.2附件仪表到货时，请确认下列附件是否装箱：2.3储存需知如果本仪表需要储存一段时间，特别要注意一下几点：（1）用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2）根据以下条件选择储存位置：●不要放置在风雨中；●不要置于有振动冲击的地方；●温度和湿度因为：温度：-30～60℃湿度：5～80%RH (避免结露)2.4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。
LGVV-CONE FLOW METERLGV型V型内锥流量测量节流装置使用说明书LGV-DT-JS-1028-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1 安全提示 (5)1.1爆炸可能会导致死亡或严重伤害。
(5)1.2过程泄漏可能导致严重伤害或死亡。
(5)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(5)2概要 (5)2.1 介绍 (5)2.2 工作原理 (5)2.3 重塑速度剖面 (6)3特点 (6)3.1 高精确度 (6)3.2 重复性 (6)3.3 量程 (6)3.4 安装要求 (6)3.5 长期性能 (7)3.6 信号稳定 (7)3.7 低永久压力损失 (7)3.8 范围 (7)3.9 无停滞的区域 (7)3.10 结构支撑 (7)4V锥流量测量系统 (7)4.1 应用数据 (7)4.2 流量计算 (8)4.3 应用尺寸 (8)4.4 校准 (8)4.5 结构材料 (8)4.6 阀组 (9)4.7 二级和三级仪表 (9)4.8 流量计铭牌 (9)5安装 (9)5.1 拆包 (9)5.2 方向 (10)5.3 管道要求 (10)5.4 安装 (10)5.5 取压管线：通用 (10)5.6 取压管线：过程工业 (10)5.7 取压管线：蒸汽应用 (11)5.8 水平管道安装：气体 (11)5.9 水平管道安装：液体 (11)5.10 水平管道安装：冷凝蒸汽 (12)5.11 垂直管道安装：通用 (12)5.12 垂直管道安装：气体 (12)5.13 垂直管道安装：液体 (13)5.14 安装后DP压力传送器调零，在蒸汽流量应用 (14)5.15 安装后DP压力传送器调零，在环境温度液体应用 (15)5.16 安装后DP压力传送器调零，在气体应用 (15)5.17 差压测量 (16)6维护 (16)6.1 定期维护 (16)7故障排除 (16)7.1 现场V锥系统故障排除 (16)8产品认证 (18)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
XXXXXXXXXXX有限公司（220万吨焦化工程）炼焦系统隔爆型一体化V锥流量计技术规范书二〇一〇年八月1.总则1.1本技术规范书适用于XXXXXXXX有限公司（220万吨焦化工程）炼焦系统隔爆型一体化V锥流量计设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术规范书和有关标准的优质产品及其相应服务。
1.3本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较严格的标准执行。
1.4如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，应在投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5本规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.6合同签订后, 买方保留对技术规范书提出补充和修改的权利，投标方应予以配合，并不得提出商务修改要求。
1.7本规范书未尽事宜，双方协商解决。

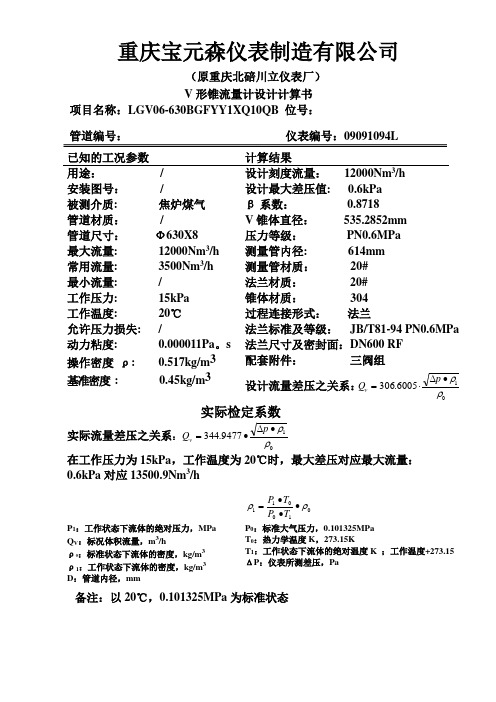

2.用途及操作环境XXXXXXXXXXX有限公司110万吨焦化工程炼焦系统焦炉煤气主管流量记录调节,累积3.技术要求3.1设备规格及技术参数：3.2订货数量：隔爆型一体化V锥流量计二台3.3节流装置订货咨询书(20901EK211001-5)：图位号：FT-21101，FT-22101数量：2 台仪表型号及名称：隔爆型一体化V锥流量计二次仪表型号及名称：DCS LVS28ⅡAE22FSN备注：焦炉煤气主管道：D720×6 （标况为0℃，1个大气压），配西门子变送器。
3.4设备安装位置详见工艺图纸。
3.5设备应满足工艺专业接口及安装场所使用环境要求。
4.采用的标准国际标准中华人民共和国国家标准部标、行业和企业有关标准和规范注：使用上述标准必须是最新版本5.质量保证及试验5.1 质量保证5.1.1 设备的设计和制造应满足国家的有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。
5.1.2 设备用材应采用能满足其使用条件的优质材料，零部件的选择应以技术先进、成熟可靠、安全耐用为基本原则。
严禁采用国家公布的淘汰产品。
5.1.3 所使用的零件或组件应具有良好的互换性。
5.1.4 投标方须根据技术要求中的有关规定提供主要零部件材质细化清单。
主要零部件材质清单：5.1.5 投标方应提出施工现场安装注意事项及安装质量保证方法。
5.1.6 在质保期内，由于设备质量原因所造成的损坏，投标方应免费给予更换。
5.1.7 投标方应提供所用材料的合格证，制造检验记录及产品合格证。
亦应提供外购件的质量保证书。
5.2 分包与外购5.2.1 投标方对供货范围内的成套设备（含辅助设备、附件等）负有全责，即包括分包（或对外采购）的产品。
5.2.2 设备主体不允许转包其它制造厂生产或与其它制造厂合作生产。
5.2.3 所有分包或外购件应选用国内外知名品牌产品，并应由买方认可。
5.2.4 买方可以指定投标方推荐名单中的分包商，也可以指定其它分包商。
5.2.5 投标方要按下列表格填写分包情况表，每项设备的候选分包厂家一般不少于3家，并报各分包厂家的简要资质情况。
分包（或外购）情况表进口件情况表5.3 考核试验5.3.1 设备应进行工厂试验和现场试验，以证实材料、工艺及性能满足所采用的标准及技术要求。
投标方应严格按照所采用的标准、规范制定出一套完整的检验、试验和验收试验的项目、步骤及验收准则，并应以书面的形式提交买方，以供买方审阅并提出意见。
5.3.2工厂检验是质量控制的一个重要组成部分。
投标方须严格进行厂内各生产环节的检验和试验。
投标方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
5.3.3检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。
5.3.4投标方检验的结果要满足设计图纸及技术要求的规定，如有不符之处或达不到标准要求，投标方要采取措施处理直至满足要求，同时向买方提交不一致性报告。
投标方发生重大质量问题时应将情况及时通知买方。
5.3.5工厂检验的所有费用包括在合同总价之中。
5.3.6 验收试验工作在设备使用现场并在投标方代表的指导和监督下进行，投标方应按其所列试验项目及程序提供必要的试验手段(包括仪器、仪表及其连接和校验等)。
5.3.7 各阶段检验、试验不能满足标准、规范及性能要求时，投标方应自费进行调整、修改和补充，直至满足要求为止。
5.4 设备监造5.4.1买方有权随时派员（包括设计院、施工单位代表）到投标方进行原料、生产过程、工艺控制、产品检验等一系列监督工作。
5.4.2投标方应为买方监造提供方便，允许借阅图纸、资料、制造标准、原始记录文件等，对买方监造代表提出的问题有问必答。
5.4.3监造代表认为有必要时，有权进入生产现场参观和参与检验，投标方不得以任何理由拒绝，但监造代表在现场时不得干扰正常生产，并对保密的工艺负有保密责任。
5.4.4监造代表在查看、检验过程中发现问题，经向投标方提出意见，投标方必须予以解决。
投标方的代表应对检查和试验项目进行解释直至买方满意。
如试验出现问题，投标方必须进行重复试验。
5.4.5买方参加制造厂的检查和试验，并不能解除投标方对供货质量应负的责任。
6.设备规范本章由投标方填写7.供货范围7.1一般要求7.1.1投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术要求。
7.1.2投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，投标方仍须在执行合同时补足。
7.1.3投标方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
7.2 订货数量：隔爆型一体化V锥流量计二台供货范围：投标方须根据技术要求中的有关规定确认成套设备供货范围并提供细化清单。
成套设备供货范围（投标方提供此细化清单）7.3 随机备品备件及专用工具7.3.1随机备品、备件，是指应随机供应的重要的易损零、部件，它至少应满足设备正常运行情况下第一个大修期的需要。
投标方应根据所供设备随机提供备品、备件。
7.3.2 所提供的非国家标准件类备件应附带加工图纸，且应保证这些图纸的完整性和正确性，国家标准件类部件应开列标准代号及参数。
7.3.3备品备件应是新品，且与设备同型号、同工艺。
7.3.4 投标方应随机提供满足大修时安全有效地拆卸部件或组件及特殊维修和检修要求的专用工具，并应根据其使用寿命和使用频率考虑一定的余量。
每项工具均需附有必要的说明。
7.3.5随机备品备件随机备品备件（投标方提供此细化清单）7.3.6随机专用工具随机专用工具（投标方提供此细化清单）7.4三年运行用备品备件（供另行选购）7.4.1 投标方应根据所提供设备的具体情况，提出足够三年运行之用的备品、备件（从商业运行之日起计算），以供买方选购。
推荐备品备件7.4.2 投标方应提出具有品种、数量及分项价格的备品清单。
投标方应根据自己的经验和设备运行条件决定备件的数量，并应为不可预知的情况保留一定的余量。
7.4.3 所有备件均应附有带技术规范和说明书的加工图。
8.包装、交付和储存8.1设备包装、运输应符合相关标准，具体要求见商务合同。
8.2设备的包装应满足长途运输、多次搬运和装卸的要求，投标方应保证在运输、装卸过程中完好无损，并有减震、防冲击的措施，以确保设备安全、无损地运抵现场。
8.3设备的包装应采取有效的防潮、防锈、防腐蚀及耐风雨侵蚀的措施，以保证设备在合理时间内现场的保管与维护。
设备的包装与保管措施应满足露天存放六个月而不造成设备损害。
8.4设备应尽量在投标方工厂完成组装，以尽可能减少现场的拼装工作量。
对于现场拼装容易导致设备损伤或损害的尤其应整体交付。
8.5设备应分类装箱并应遵循适于运输，便于安装和查找的原则。
8.6包装箱外应有明显的文字说明，如：设备名称、用途及运输、储存安全注意事项等。
包装箱内应附带装箱单。
8.7运输尺寸和重量不应超过国家标准所允许的限界规定。
8.8产品交付地点和时间由投标方和买方在合同中约定。
具体发货时间须按照买方的工程施工进度要求，以买方通知为准。
8.9投标方应根据包装箱内所装物品的特性，向买方提供安全保存方法的说明。
8.10投标方所供的备品备件及专用工具亦应有安全储存方法的说明。
9.技术资料9.1一般要求9.1.1投标方提供的资料应使用国家法定单位制即国际单位制，语言为中文。
进口零部件亦应有中文使用说明书和技术资料。
9.1.2资料的组织结构清晰、逻辑性强。
资料内容要准确、一致、清晰、完整，满足工程要求。
9.1.3投标方资料的提交及时充分，满足工程进度要求。
9.1.4投标方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验、施工调试试运、性能验收试验和运行维护等四个方面。
投标方须满足以上四个方面的具体要求。
9.1.5对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，投标方也应及时免费提供。
9.2技术文件和图纸交付9.2.1投标方提供的技术文件和图纸的交付进度应能满足工程设计和施工实际进度的要求，在投标书中提出并经买方审查确认。
9.2.2在评（议）标时，投标方应提供设备总图、设备规范表和使用说明书以及投标方所执行的有关标准等资料。
9.2.3中标后10天内，投标方应向设计院提供工程设计所需资料。
9.2.4投标方向设计院提交的完整资料为2套及相应的可修改的电子版资料1套。
9.2.5合同生效后20天内，投标方应向买方提供与本合同设备有关的监造、检验和性能验收试验标准。
有关标准应符合设计图纸及技术要求的规定。
9.2.6合同生效后30天内，投标方应向买方提供3份合同范围内完整的设备、材料表和这些项目的运输计划表，其中包括组装部件和需二次组装的项目表，供买方安排安装进度计划。
9.2.7投标方应根据保证安装、调试、运行、维护保养等顺利进行的原则，提供有关建议性技术文件资料和各类图纸。
9.2.8投标方提供给买方的最终完整技术资料为10套及相应的可修改的电子版资料2套（未含提供给设计院的）。
提供的资料如有变动，投标方应及时向买方提供有关的变更说明书。
10.技术服务10.1投标方现场技术服务10.1.1投标方现场服务人员的目的是使所供设备安全、正常投运。
投标方要派合格的现场服务人员。
如果现场服务人员数量不能满足工程需要，投标方要追加人数，且不发生费用。
10.1.2投标方现场服务人员应具有下列资质：（1）身体健康，适应现场工作的条件，遵守现场的各项规章和制度，有较强的责任感和事业心，按时到位；（2）了解合同设备的设计，熟悉其结构，有相同或相近设备的现场工作经验，能够正确地进行现场指导。
