小五台风电场测风塔传输光缆改造方案
1.光缆采用开挖沟渠直埋的铺设方法，由测风塔引上杆前开挖至门字水泥杆前引上并经线塔回到主控室机房；
2.开挖沟渠深度为0.6米，直埋光缆需加套塑料子管，每隔100米加埋水泥标石，沟渠转弯处也需加埋，使光缆的走向清楚明了；
3.测风塔及主控机房两端做光缆FC头成端，熔接单芯全程损耗不应大于3dB，做好光缆备用纤测试，确定备用纤芯质量，存档作冷备用；
4.测风塔电源选择为两块太阳能电池，瓦尔塔蓄电池两块作备用；
5.引上杆光缆需加铁管保护，悬挂宣传警示标示；
6.光缆全程采用ADSS光缆。

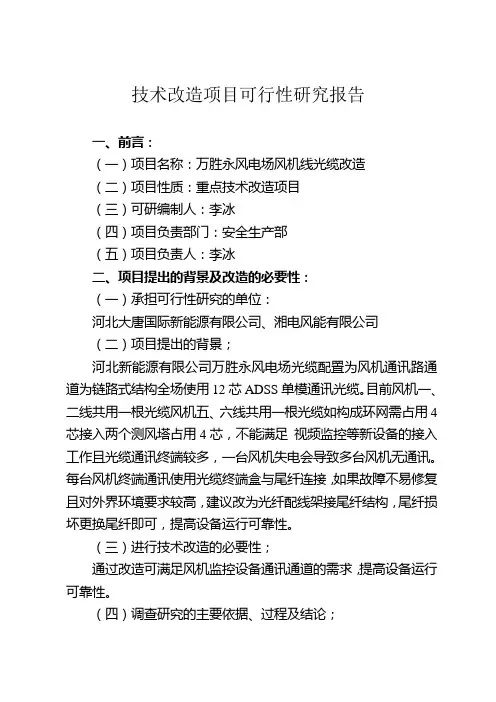

技术改造项目可行性研究报告一、前言：（一）项目名称：万胜永风电场风机线光缆改造（二）项目性质：重点技术改造项目（三）可研编制人：李冰（四）项目负责部门：安全生产部（五）项目负责人：李冰二、项目提出的背景及改造的必要性：（一）承担可行性研究的单位：河北大唐国际新能源有限公司、湘电风能有限公司（二）项目提出的背景；河北新能源有限公司万胜永风电场光缆配臵为风机通讯路通道为链路式结构全场使用12芯ADSS单模通讯光缆。
目前风机一、二线共用一根光缆风机五、六线共用一根光缆如构成环网需占用4芯接入两个测风塔占用4芯，不能满足视频监控等新设备的接入工作且光缆通讯终端较多，一台风机失电会导致多台风机无通讯。
每台风机终端通讯使用光缆终端盒与尾纤连接，如果故障不易修复且对外界环境要求较高，建议改为光纤配线架接尾纤结构，尾纤损坏更换尾纤即可，提高设备运行可靠性。
（三）进行技术改造的必要性；通过改造可满足风机监控设备通讯通道的需求，提高设备运行可靠性。
（四）调查研究的主要依据、过程及结论；风电场全场使用12芯ADSS单模通讯光缆。
目前风机一、二线共用一根光缆风机五、六线共用一根光缆如构成环网需占用4芯接入两个测风塔占用4芯，不能满足视频监控等新设备的接入工作且光缆通讯终端较多，一台风机失电会导致多台风机无通讯。
每台风机终端通讯使用光缆终端盒与尾纤连接，如果故障不易修复且对外界环境要求较高，建议改为光纤配线架接尾纤结构，尾纤损坏更换尾纤即可，提高设备运行可靠性。
（五）原系统或设备的基本情况：1．拟进行改造的系统或设备的基本情况说明；万胜永风电场配臵75台2000kW风力发电机组，经0.66/35kV 箱式变压器升压至35kV后，由35kV集电线路输送至风电场35/220kV升压变电站，再经主变升压至220kV后送入系统。
风力发电机与35kV升压变压器采用一机一变的单元接线方式，选用2350kV A箱式变电站。
2．系统或设备简述；河北丰宁万胜永风电场150MW工程位于丰宁满族自治县北部草原乡境内，东邻外沟门乡，南与鱼儿山镇、万胜永乡交界，西、北与内蒙古自治区多伦县为邻，距丰宁县城约86公里。
附件2：风电场测风塔实时数据上传技术规定1 总体规定1.1 为贯彻各风电场测风塔数据实时上传工作，保证风电功率预测精度，各风电场应按照有关规定，尽快贯彻有关改造或建设工作，实现测风塔数据实时上传。
1.2 风电场应保证测风塔实时数据采集、传播、上送各环节装置及设备安全可靠运营。
一旦发生问题，应及时查找因素，尽快解决。
1.3 风电场测风塔数据上传应满足《华北电网电力二次系统安全防护管理规定》有关规定。
各环节均不容许导致信息安全隐患。
1.4 市调、地调调度风电场测风塔实时数据应上传至本级调度，由该级调度转发至华北网调。
2 气象要素采集技术规定风电场功率预测系统中气象要素采集技术规定涉及测风塔位置、测量高层、测量要素、测量设备、设备安装、测量数据采集、数据上报格式七个方面。
2.1 测风塔位置2.1.1 测风塔位置应在风电场5km范畴内且不受风电场尾流影响，宜在风电场主导风向上风向。
2.1.2 测风塔数量：依照风电场地形地貌、气候特性和装机容量拟定测风塔数量。
2.2 测量高层2.2.1 风速风向需要四层测量高层，即测风塔10m、30m高层，风力发电机组轮毂中心高层和测风塔最高层。
2.2.2 温度、湿度、气压需要一层测量高层。
2.3 测量要素2.3.1 5min平均风速：每秒采样一次，自动计算和记录每5min平均风速，m/s。
2.3.2 小时平均风速：通过5min平均风速值获取每小时平均风速，m/s。
2.3.3 极大风速：每3s采样一次风速最大值，m/s。
2.3.4 风向采样：与风速同步采集该风速风向。
2.3.5 风向区域：所记录风向都是某一风速在该区域瞬时采样值。
风向区域分16等分时，每个扇形区域含22.5°；也可以采用多少度来表达风向。
2.3.6 气温：每5min采样并记录采集现场环境温度，℃。
2.3.7 相对湿度：每5min采样并记录采集现场环境湿度，RH%。
2.3.8气压：每5min采样并记录采集现场气压，hPa。
国电优能（康平）风电有限公司郝官风电场风一线光纤改造项目第二卷技术部分采购人：国电国际经贸有限公司最终用户：国电优能（康平）风电有限公司2016年10月目录第一章总的要求 (3)第二章项目概况 (6)第三章标准和规范 (5)第四章技术规范 (6)第五章供货范围 (20)第一章总的要求1、总则1.1 本卷的技术文件适用于郝官风电场风一线光纤改造项目，它提出了该采购的物的设计、制造包括设备、辅件采购、检验、监造、交货进度、包装、运输、储存以及安装、调试、试验等方面的技术要求。
1.2 本卷的技术文件提出的技术要求是最低限度的技术要求（以下简称技术门槛值），并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
投标人提供的标的物必须符合现行有效的电力行业和有关国家标准，同时必须满足国家关于标的物的质量、安全、节能、工业卫生、劳动保护、环保、消防等强制性标准。
1.3本卷的技术文件并未标明采用某一特定的专利、商标、品牌、设计、原产地或生产商提供的产品。
如果技术文件引用了某一生产商及其专利、品牌的技术标准以便清楚地说明拟技术项目的技术标准时，则投标人提供的标的物采用的技术标准应当至少“相当于”该引用的技术标准。
1.4本技术文件所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
投标人对投标文件技术澄清中所作的承诺与投标文件一样具有同等约束力。
1.5 投标文件不响应本卷中的技术门槛值，可能被拒绝。
投标人必须对标的物的性能保证值和标有“☆”号的标的物主要参数提供有关技术支持文件(包括但不限于产品型式试验报告或鉴定报告或性能的验收试验报告等)，未提供有效的技术支持文件的投标文件，属无效投标文件。
1.6投标文件应出示其近三年内由用户签署至少三个工程使用相同或相近的标的物已成功投入商业运行2年的业绩证明，若其所示业绩有虚假，该投标文件为无效投标文件。
采购方不接受试制的产品。
1.7投标人根据本技术文件推荐的主要部件的分包商的名单并结合产品供货业绩可以增加名单，但不得降低产品的技术水平和质量标准，必须保证增加的名单与原来保持同一档次，同时必须提供可追溯的标的物相同或相近业绩的证明。
技术改造项目可行性研究报告一、前言：（一）项目名称：万胜永风电场风机线光缆改造（二）项目性质：重点技术改造项目（三）可研编制人：李冰（四）项目负责部门：安全生产部（五）项目负责人：李冰二、项目提出的背景及改造的必要性：（一）承担可行性研究的单位：河北大唐国际新能源有限公司、湘电风能有限公司（二）项目提出的背景；河北新能源有限公司万胜永风电场光缆配置为风机通讯路通道为链路式结构全场使用12芯ADSS单模通讯光缆。
目前风机一、二线共用一根光缆风机五、六线共用一根光缆如构成环网需占用4芯接入两个测风塔占用4芯，不能满足视频监控等新设备的接入工作且光缆通讯终端较多，一台风机失电会导致多台风机无通讯。
每台风机终端通讯使用光缆终端盒与尾纤连接，如果故障不易修复且对外界环境要求较高，建议改为光纤配线架接尾纤结构，尾纤损坏更换尾纤即可，提高设备运行可靠性。
（三）进行技术改造的必要性；通过改造可满足风机监控设备通讯通道的需求，提高设备运行可靠性。
（四）调查研究的主要依据、过程及结论；风电场全场使用12芯ADSS单模通讯光缆。
目前风机一、二线共用一根光缆风机五、六线共用一根光缆如构成环网需占用4芯接入两个测风塔占用4芯，不能满足视频监控等新设备的接入工作且光缆通讯终端较多，一台风机失电会导致多台风机无通讯。
每台风机终端通讯使用光缆终端盒与尾纤连接，如果故障不易修复且对外界环境要求较高，建议改为光纤配线架接尾纤结构，尾纤损坏更换尾纤即可，提高设备运行可靠性。
（五）原系统或设备的基本情况：1．拟进行改造的系统或设备的基本情况说明；万胜永风电场配置75台2000kW风力发电机组，经0.66/35kV 箱式变压器升压至35kV后，由35kV集电线路输送至风电场35/220kV升压变电站，再经主变升压至220kV后送入系统。
风力发电机与35kV升压变压器采用一机一变的单元接线方式，选用2350kV A箱式变电站。
2．系统或设备简述；河北丰宁万胜永风电场150MW工程位于丰宁满族自治县北部草原乡境内，东邻外沟门乡，南与鱼儿山镇、万胜永乡交界，西、北与内蒙古自治区多伦县为邻，距丰宁县城约86公里。
