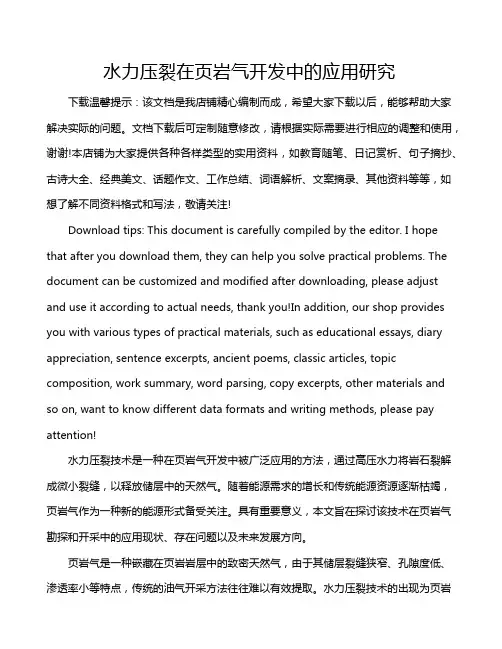

水力压裂在页岩气开发中的应用研究水力压裂技术（Hydraulic Fracturing）在页岩气开发中起到了至关重要的作用。
本文将从水力压裂技术的原理和发展历程、在页岩气开发中的应用及效果、存在的问题和挑战以及前景展望等方面进行探讨和研究。
1. 水力压裂技术的原理和发展历程水力压裂技术是一种通过注入高压液体来产生裂缝和断裂而达到开采矿藏的目的的方法。
其基本原理是通过注入高压液体，在地下岩层中形成高压液体的压力，从而使岩石发生断裂和裂缝，以增加油气的产能和采集效率。
水力压裂技术的发展历程可以追溯到20世纪40年代，最早应用在煤层气开采中。
随着石油和天然气资源的逐渐枯竭和能源需求的增加，水力压裂技术逐渐应用于页岩气等非常规天然气资源的开发中。
2. 水力压裂技术在页岩气开发中的应用及效果水力压裂技术在页岩气开采中具有重要的应用和效果。
首先，通过水力压裂技术，可以使得页岩气储层中原本难以渗流的岩石变得可渗透性增强，从而提高了储层的产能和采集效率。
其次，通过压裂液注入，可以打破页岩储层中的层理结构，使得水平井和多水平井得以实施，大大提高了储层的开发潜力。
3. 存在的问题和挑战然而，在水力压裂技术应用中，也存在一些问题和挑战。
首先，压裂液的注入量和压力的控制需要严格的技术要求，过高的注入压力可能会引起岩层破裂，导致破裂裂缝扩展到非目标层位；过低的注入压力则可能会导致裂缝无法扩展到足够的范围。
其次，压裂液的化学成分和含有一定量的添加剂，可能对地下水环境产生潜在的影响和风险。
另外，水力压裂技术的成本相对较高，投资回报周期较长。
4. 前景展望尽管存在一些问题和挑战，但水力压裂技术在页岩气开发中的应用前景仍然十分广阔。
首先，随着技术的不断创新和进步，水力压裂技术在控制压裂液注入量和压力的精确度方面将更加精细化。
其次，研究人员将会进一步研究和开发环境友好型的压裂液，以减少对地下水环境的影响。
另外，整个水力压裂技术的成本也将随着技术的成熟和规模化的应用而逐渐降低。
水力压裂技术在页岩气开发中的应用近年来，页岩气开发一直备受关注。
作为一种非常重要的天然气资源，它可以很好地满足我们的能源需求。
然而，页岩气的开采并不是一件简单的事情。
它的开发需要依靠一些高端技术，其中最重要的就是水力压裂技术。
本文将从这一技术的应用角度，来探讨水力压裂在页岩气开发中的应用。
一、水力压裂技术简介水力压裂技术是一种通过高压水将岩石裂开的技术。
它是一种用于提高天然气、石油或其他矿物质开采率的方法。
该技术利用高压液体对岩石施加压力，从而形成裂缝，并将油气释放出来。
这些油气沿着裂缝移动，最终被收集起来。
二、水力压裂在页岩气开发中的应用1. 提高采收率页岩气的开采过程比较困难，因为天然气储存在岩石裂缝中，而且岩石的质地也很硬。
水力压裂技术可以帮助解决这个问题。
它可以通过高压水的作用，裂开岩石，形成裂缝，从而释放出页岩气，提高开采率。
2. 减少环境污染水力压裂技术可以比较好地减少环境污染。
它是一种非常干净的技术，不需要使用化学药品。
相比于常规开采方法，它可以极大地减少地面的废弃物和水污染。
3. 提高经济效益水力压裂技术可以大大提高页岩气的开采效率。
这将对经济效益产生积极的影响。
通过减少投入，提高产出，水力压裂技术可以带来可观的利润。
4. 实现能源安全随着全球化的发展，能源安全越来越受到关注。
水力压裂技术可以帮助实现能源安全。
它可以大大提高我们对国内矿产资源的依赖，减少对进口矿物质的需求。
三、水力压裂技术面临的挑战尽管水力压裂技术在页岩气开发中有很多好处，但它也面临着一些挑战。
这些挑战包括：1. 高成本水力压裂技术的成本非常高。
要使用这种技术，必须购买昂贵的压裂设备和材料。
对于一些没有足够预算和技术支持的企业来说，这可能会限制它们的发展。
2. 水资源紧缺水力压裂技术需要大量的水资源。
岩石裂隙需要用水冲洗，以便释放天然气。
考虑到一些地方水资源极为紧缺，使用水力压裂技术可能会让当地面临水资源短缺的风险。
水力压裂采油技术在页岩气开发中的应用研究随着石油资源的逐渐枯竭，石油行业开始向新能源领域转型，其中页岩气开发成为了近年来备受瞩目的领域。
水力压裂采油技术，作为页岩气开发的主要手段之一，已经成为工业节能、环保和经济发展的重要推动力量。
本文将从水力压裂采油技术的定义、原理、优势和应用等方面，对其在页岩气开发中的应用研究进行探讨。
一、水力压裂采油技术的定义和原理水力压裂采油技术，也称为液压裂缝压裂技术，是利用高压液体对岩石等地层进行破裂，以增加地层渗透率，从而提取油气资源的一种技术。
其原理就是在深部地层注入高压流体，由于岩层的破裂和变形，使得原先密闭的地层可以释放出大量的油气等资源。
二、水力压裂采油技术的优势水力压裂采油技术具有以下优势：1、页岩气开采难度大，水力压裂采油技术能够突破地层渗透性低的难题，提高页岩气的产量和开采效率。
2、该技术可靠性高，施工成本较低，可以提高开采效益，并减少资源浪费，减少地质环境的破坏。
3、技术的改进和创新，不断提升了水力压裂采油技术的施工和监测能力，进一步提升了其开采效率和成功率。
三、水力压裂采油技术在页岩气开发中的应用水力压裂采油技术在页岩气开发中有着广泛的应用，其主要应用有以下几个方面：1、水平井设计和建造优化，在水力压裂完后，可以使井身尽量横向延伸，从而提高投资回报率。
2、节约成本和提高产量，通过水力压裂采油技术，可以有效地提高生产井稳产时间、节约成本，达到更高的单井产量。
3、精细管理，通过合理设计实验参数，实时监测及调控采油工艺，精细管理页岩气的开采过程，从而提高采储效率。
4、环保，水力压裂采油技术大大减少对地下水资源的压迫和污染。
四、水力压裂采油技术的应用研究现状虽然水力压裂采油技术在页岩气开采中应用广泛，但其所面临的挑战和困境也很明显。
目前，针对水力压裂采油技术的应用研究主要有以下几个方面：1、深入研究水力压裂技术中的微观机理和影响因素，以更精细的实验参数调控为技术指导，提高技术应用成功率。

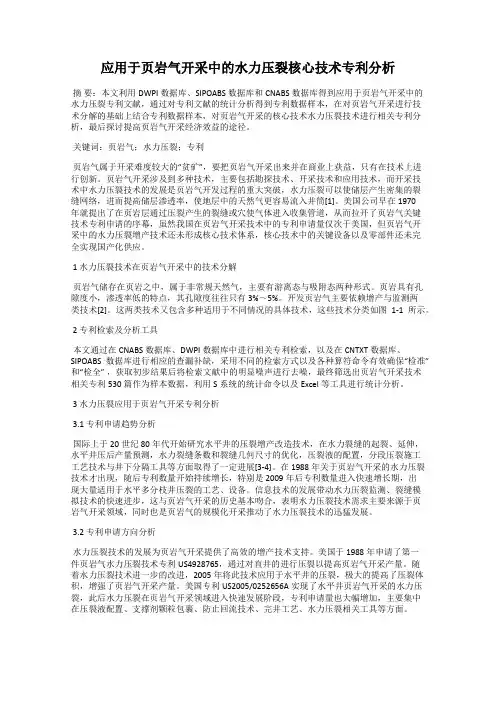

应用于页岩气开采中的水力压裂核心技术专利分析摘要：本文利用DWPI数据库、SIPOABS数据库和CNABS数据库得到应用于页岩气开采中的水力压裂专利文献，通过对专利文献的统计分析得到专利数据样本，在对页岩气开采进行技术分解的基础上结合专利数据样本，对页岩气开采的核心技术水力压裂技术进行相关专利分析，最后探讨提高页岩气开采经济效益的途径。
关键词：页岩气；水力压裂；专利页岩气属于开采难度较大的“贫矿”，要把页岩气开采出来并在商业上获益，只有在技术上进行创新。
页岩气开采涉及到多种技术，主要包括勘探技术、开采技术和应用技术，而开采技术中水力压裂技术的发展是页岩气开发过程的重大突破，水力压裂可以使储层产生密集的裂缝网络，进而提高储层渗透率，使地层中的天然气更容易流入井筒[1]。
美国公司早在1970年就提出了在页岩层通过压裂产生的裂缝或穴使气体进入收集管道，从而拉开了页岩气关键技术专利申请的序幕，虽然我国在页岩气开采技术中的专利申请量仅次于美国，但页岩气开采中的水力压裂增产技术还未形成核心技术体系，核心技术中的关键设备以及零部件还未完全实现国产化供应。
1 水力压裂技术在页岩气开采中的技术分解页岩气储存在页岩之中，属于非常规天然气，主要有游离态与吸附态两种形式。
页岩具有孔隙度小，渗透率低的特点，其孔隙度往往只有3%～5%。
开发页岩气主要依赖增产与监测两类技术[2]。
这两类技术又包含多种适用于不同情况的具体技术，这些技术分类如图1-1 所示。
2 专利检索及分析工具本文通过在CNABS数据库、DWPI数据库中进行相关专利检索，以及在CNTXT数据库、SIPOABS数据库进行相应的查漏补缺，采用不同的检索方式以及各种算符命令有效确保“检准”和“检全” ，获取初步结果后将检索文献中的明显噪声进行去噪，最终筛选出页岩气开采技术相关专利530篇作为样本数据，利用S系统的统计命令以及Excel等工具进行统计分析。
3 水力压裂应用于页岩气开采专利分析3.1 专利申请趋势分析国际上于20世纪80年代开始研究水平井的压裂增产改造技术，在水力裂缝的起裂、延伸，水平井压后产量预测，水力裂缝条数和裂缝几何尺寸的优化，压裂液的配置，分段压裂施工工艺技术与井下分隔工具等方面取得了一定进展[3-4]。

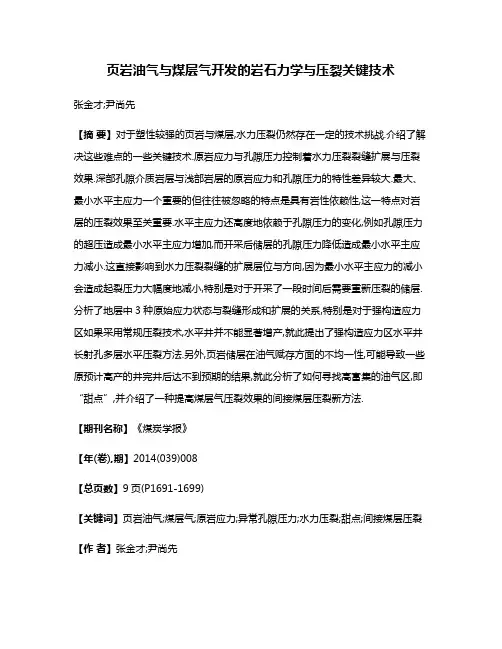

页岩油气与煤层气开发的岩石力学与压裂关键技术张金才;尹尚先【摘要】对于塑性较强的页岩与煤层,水力压裂仍然存在一定的技术挑战.介绍了解决这些难点的一些关键技术.原岩应力与孔隙压力控制着水力压裂裂缝扩展与压裂效果.深部孔隙介质岩层与浅部岩层的原岩应力和孔隙压力的特性差异较大.最大、最小水平主应力一个重要的但往往被忽略的特点是具有岩性依赖性,这一特点对岩层的压裂效果至关重要.水平主应力还高度地依赖于孔隙压力的变化,例如孔隙压力的超压造成最小水平主应力增加,而开采后储层的孔隙压力降低造成最小水平主应力减小.这直接影响到水力压裂裂缝的扩展层位与方向,因为最小水平主应力的减小会造成起裂压力大幅度地减小,特别是对于开采了一段时间后需要重新压裂的储层.分析了地层中3种原始应力状态与裂缝形成和扩展的关系,特别是对于强构造应力区如果采用常规压裂技术,水平井并不能显著增产,就此提出了强构造应力区水平井长射孔多层水平压裂方法.另外,页岩储层在油气赋存方面的不均一性,可能导致一些原预计高产的井完井后达不到预期的结果,就此分析了如何寻找高富集的油气区,即“甜点”,并介绍了一种提高煤层气压裂效果的间接煤层压裂新方法.【期刊名称】《煤炭学报》【年(卷),期】2014(039)008【总页数】9页(P1691-1699)【关键词】页岩油气;煤层气;原岩应力;异常孔隙压力;水力压裂;甜点;间接煤层压裂【作者】张金才;尹尚先【作者单位】华北科技学院河北省矿井灾害防治重点实验室,北京101601;华北科技学院河北省矿井灾害防治重点实验室,北京101601【正文语种】中文【中图分类】P618.11;P618.13随着对油气需求的急骤增加,页岩油气与煤层气的开采被提到了重要日程。
页岩油气与煤层气是生于烃原岩的油气未经迁移而储存于页岩或煤层的油或气。
由于其渗透率极低,传统的开采方法不能有效地开采,所以,属于非常规油气田。
一些页岩油气层的渗透率低到只有纳达西级,所以只有借助于水力压裂方法才能采出油气。

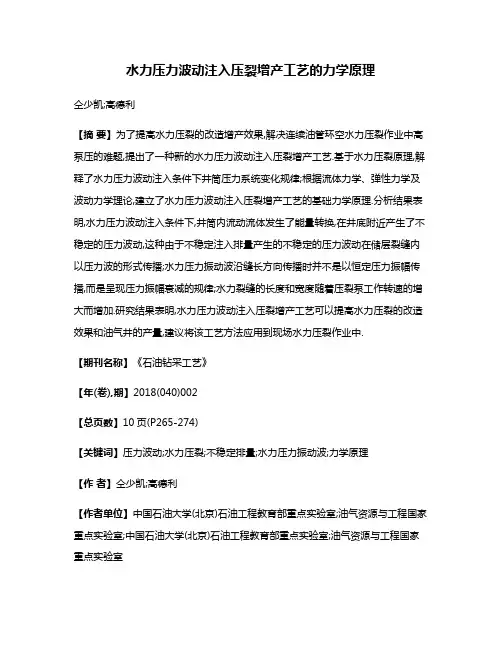

水力压力波动注入压裂增产工艺的力学原理仝少凯;高德利【摘要】为了提高水力压裂的改造增产效果,解决连续油管环空水力压裂作业中高泵压的难题,提出了一种新的水力压力波动注入压裂增产工艺.基于水力压裂原理,解释了水力压力波动注入条件下井筒压力系统变化规律;根据流体力学、弹性力学及波动力学理论,建立了水力压力波动注入压裂增产工艺的基础力学原理.分析结果表明,水力压力波动注入条件下,井筒内流动流体发生了能量转换,在井底附近产生了不稳定的压力波动,这种由于不稳定注入排量产生的不稳定的压力波动在储层裂缝内以压力波的形式传播;水力压力振动波沿缝长方向传播时并不是以恒定压力振幅传播,而是呈现压力振幅衰减的规律;水力裂缝的长度和宽度随着压裂泵工作转速的增大而增加.研究结果表明,水力压力波动注入压裂增产工艺可以提高水力压裂的改造效果和油气井的产量,建议将该工艺方法应用到现场水力压裂作业中.【期刊名称】《石油钻采工艺》【年(卷),期】2018(040)002【总页数】10页(P265-274)【关键词】压力波动;水力压裂;不稳定排量;水力压力振动波;力学原理【作者】仝少凯;高德利【作者单位】中国石油大学(北京)石油工程教育部重点实验室;油气资源与工程国家重点实验室;中国石油大学(北京)石油工程教育部重点实验室;油气资源与工程国家重点实验室【正文语种】中文【中图分类】TE357.1水力压裂是油气藏储层改造、试油完井井下作业的一项重要措施，广泛应用于低渗透油气藏、页岩气藏储层改造中，已取得良好的增产效果。
其基本工作原理是利用地面压裂泵组将高浓度、黏性携砂流体以超过储层吸收能力的“稳定排量”注入井筒中，在井底憋起稳定高压力，若此稳定高压力大于井壁附近的地应力和储层岩石抗张强度时，在井底井壁附近储层产生裂缝；继续注入携砂流体，裂缝向前延伸并充填支撑剂，停泵关井后裂缝在闭合压力的作用下闭合在支撑剂上，从而在井底附近形成具有一定几何尺寸和高导流能力的填砂裂缝，使油气井达到增产的目的。
关于页岩气开发水力压裂技术的综述摘要：当前，在全世界具有含量丰富的页岩气，然而由于页岩地层具有较低的渗透率，因此还未得到全面开发。
在开发页岩气方面，应用较为广泛的技术即为水力压裂技术，可用于改造页岩储层。
本文主要介绍了几种页岩气开发水力压裂技术，并结合页岩气在国外的开发情况，及水力压裂技术在我国的使用情况，对几种压裂技术的适用特点进行了探讨，以供参考。
关键词：页岩气；水力压裂技术；清水压裂；重复压裂；同步压裂技术当前世界上蕴藏着较为丰富的页岩气资源，然而就其勘探和开发来说，仍未得到广泛研究，究其原因，则是因为页岩基质具有较低的渗透率，增大了勘探和开发的难度。
而页岩气井钻井的出现，也并未较好的改变这一现状。
提升页岩气产量的最主要原因，则是水平钻井技术及水力压裂技术的进步。
结合全世界页岩气工业发展情况来看，美国的发展时期最早，其发展速度和年产量也居世界首位。
相比于美国，中国在页岩气开发方面则处于最初的成长阶段，因此，中国可借鉴美国的页岩气开发技术。
本文重点介绍了页岩气开发水力压裂技术及其适用特点，并就其具体应用做了探讨，内容如下。
1.页岩气水力压裂技术及其适用特点1.1多级压裂技术多级压裂技可称为分段压裂技术，主要利用限流技术或者封堵球对储层不同层位进行分隔。
这种技术可依据储层特点，采取相应的施工方式，具有较为明确的目标和压裂效果。
多级压裂包含滑套封隔器分段压裂和可钻式桥塞分段压裂两种方式。
当前，美国在开发页岩气井时，采取的开采方式大都为水平井和多级压裂技术相结合的方式，具有较为明显的增产效果。
2006年，美国Newfield公司在开发一部分Woodford页岩井时，采取了5~7段式的分段压裂技术，最终总结出，相比于早年阶段的压裂水平井，增加压裂井段，有利于改善页岩气开采效果。
在当前的页岩水平井多段压裂中前沿中，多级滑套封隔器分段压裂是一种应用较多的完井方式，它可适用于水平井或者直井中，并在不使用桥塞分隔的情况下，对多个层段进行同时压裂。
页岩气水力压裂地面工程关键技术随着化石能源价格上涨和油气开发技术的不断进步，页岩气已成为非常规油气资源领域中的重要组成部分。
目前美国和加拿大是页岩气规模开发的两个主要国家，1821年，第一口页岩气井钻于美国东部，至今已经有180多年历史。
进入21世纪以来，以美国为代表的西万国家在页岩气开发领域走在世界前列，其成熟的水平井与水力压裂技术得以将页岩气商业化。
美国页岩气资源量超过28万亿立方米，2010年美国页岩气产量达到1380亿立万米，超过我国天然气产量。
页岩气藏在美国的成功开发依赖于水平井与水力压裂技术的应用。
页岩气藏因其储层物性差、孔隙度和渗透率极低，需要应用水力压裂技术才能经济开采。
2003年，随着水平井成为页岩气开发的主要完钻井万式，水力压裂开始成为页岩气水平井主要增产措施。
水力压裂是利用含有减阻剂、黏土稳定剂和必要的表面活性剂的水作为压裂液，这项技术可以在不减产的前提下节约30%的开发成本，在低渗透油气藏储层改造中取得很好的效果。
页岩气开发的地面工程围绕着水力压裂和气体储运而开展，其中水力压裂注入系统及压裂液的应用决定了页岩气开发的经济效益，是一项非常重要的开发环节。
水是页岩气开发压裂液中的必要组成部分，压裂过程中需要消耗大量的水量，随着人类对环保的日益重视，将返出液处理净化后可以进行循环利用已成为一种共识。
这方面避免了污染排放，另一方提高了页岩气的开发效益目前返出液的净化和利用已成为页岩气经济开发的一项关键技术。
一、页岩气水力压裂地面工程关键技术与装备由于页岩气藏岩性特别致密，对作业井的压裂特征参数不清楚，试验潜在风险高、难度大，加上页岩气藏压裂作业井规模大、排量高，需要动用的设备也多，在工艺设计、地面配套等方面需要进行针对性的分析。
与常规油气的水力压裂相比，页岩气藏压裂作业属于高排量(>10m³min)、超大规模(>2000m³)，因此对于注入设备选型提出很高要求。
页岩气储层水力裂缝转向扩展机制
陈勉
【期刊名称】《中国石油大学学报（自然科学版）》
【年(卷),期】2013(037)005
【摘要】从页岩储层岩石断裂力学角度出发,推导三维空间中水力裂缝激活和转向控制方程,将转向扩展的水力裂缝视为不连续正应力条件下的连续延伸.分析控制裂缝转向扩展形态的关键因素和力学特征并进行实例计算.结果表明:从主裂缝扩展长度方向看,水平地应力差越大,裂缝转向后宽度越窄；压裂液排量和黏度越大,裂缝转向后剩余能量越大,裂缝宽度越大；水力裂缝和天然裂缝初始逼近角约为30°时最容易沿天然裂缝发生转向；水力裂缝发生转向后表观形态有较大变化,裂缝向偏离最大主应力方向扩展,造成裂缝宽度变窄；裂缝打开能量的过多耗散造成裂缝总体长度和体积变小；水力裂缝转向能扩展为2～3种裂缝模式的复合.
【总页数】7页(P88-94)
【作者】陈勉
【作者单位】中国石油大学石油工程学院,北京102249
【正文语种】中文
【中图分类】TE357
【相关文献】
1.斜井井筒附近水力裂缝空间转向模型研究 [J], 张广清;陈勉;王强
2.页岩气储层水力裂缝网络的延伸规律 [J], 夏彬伟;杨冲;卢义玉;宋晨鹏
3.页岩暂堵转向压裂水力裂缝扩展物模试验研究 [J], 侯冰;木哈达斯·叶尔甫拉提;付卫能;谭鹏
4.非均匀应力场作用下水力裂缝扩展特征数值模拟研究 [J], 侯林;伊向艺;王园园;陈一民;张婷婷
5.考虑页岩弱层理的水力裂缝扩展路径三维数值模拟 [J], 周文高;王素兵;杨焕强因版权原因，仅展示原文概要，查看原文内容请购买。
页岩气储层层理方向对水力压裂裂纹扩展的影响孙可明张树翠辛利伟辽宁工程技术大学力学与工程学院孙可明等.页岩气储层层理方向对水力压裂裂纹扩展的影响.天然气工业,2016,36(2): - .摘 要 页岩气储层具有不同于常规储层的层理结构，使其水力压裂规律也与常规水力压裂有所不同。
为研究天然层理方向对水力压裂过程中裂纹扩展的影响，利用三轴水力压裂实验系统进行了页岩水力压裂实验，并基于扩展有限元开发了水力压裂起裂判据，建立了三维页岩气储层水力压裂计算模型，研究了层理方向对页岩储层水力压裂裂纹扩展的影响。
结果表明：页岩气储层水力压裂裂纹扩展规律由原地应力状态和层理面结构及强度共同决定，层理方向是水力压裂裂纹扩展方向的主控因素，若压裂后层理面法向拉应力先达到层理面抗拉强度，则裂纹沿层理方向扩展；反之，裂纹垂直最小地应力方向扩展。
裂纹沿层理面扩展时，层理法向与最小地应力方向夹角增加，起裂和扩展压力增大，裂纹面积减小。
裂纹整体呈椭球非平面扩展，随着压裂液的注入，裂纹面积增加，地层总滤失率增加，裂纹扩展速度减小。
压裂实验与模型计算所得的压裂裂纹扩展规律相吻合，从而验证了页岩气储层水力压裂模型的有效性。
关键词 页岩气水力压裂实验室试验层理方向损伤起裂裂纹滤失扩展有限元DOI:10.3787/j.issn.1000-0976.2016.02.006Impacts of bedding directions of shale gas reservoirs on hydraulically induced crackpropagationSun Keming, Zhang Shucui, Xin Liwei(School of Mechanics & Engineering, Liaoning Technical University, Fuxin, Liaoning 123000, China)Abstract: Shale gas reservoirs are different from conventional ones in terms of their bedding architectures, so their hydraulic fracturing rules are somewhat different. In this paper, shale hydraulic fracturing tests were carried out by using the triaxial hydraulic fracturing test system to identify the effects of natural bedding directions on the crack propagation in the process of hydraulic fracturing. Then, the fracture initiation criterion of hydraulic fracturing was prepared using the extended finite element method, on this basis, a 3D hydraulic fracturing computation model was established for shale gas reservoirs. And finally, a series of studies were performed about the effects of bedding directions on the crack propagation created by hydraulic fracturing in shale reservoirs. It is shown that the propagation rules of hydraulically induced cracks in shale gas reservoirs are jointly controlled by the in-situ stress and the bedding plane architecture and strength, with the bedding direction as the main factor controlling the crack propagation directions. If the normal tensile stress of bedding surface reaches its tensile strength after the fracturing, cracks will propagate along the bedding direction, and otherwise vertical to the minimum in-situ stress direction. With the propagating of cracks along bedding surfaces, the included angle between the bedding normal direction and the minimum in-situ stress direction increases, the fracture initiation and propagation pressures increase and the crack ar-eas decrease. Generally, cracks propagate in the form of nonplane ellipsoids. With the injection of fracturing fluids, crack areas and total formation filtration increase and crack propagation velocity decreases. The test results agree well with the calculated crack propagation rules, which demonstrate the validity of the above-mentioned model.Keywords: Shale gas; Hydraulic fracturing; Laboratory test; Bedding direction; Damage; Fracture initiation; Crack; Filtration; Extended finite element method基金项目：国家自然科学基金资助项目“超临界二氧化碳多脉冲气爆低渗透煤层抽采瓦斯增产机理研究”（编号:51574137）。
摘要:随着埋藏深度的增加，构造复杂程度、地层温度和压力增加，地层闭合压力、地应力差、杨氏模量和抗压强度等力学参数也都有不同程度的增大，水平井分段多簇压裂技术在深层页岩气勘探开发中遭遇重大挑战，面临着以下亟待解决的问题：①深层高应力下页岩脆性与可压性评价；②高应力、工作液扰动和各向异性条件下多簇裂缝起裂与扩展；③缝网裂缝中支撑剂输送与铺置；④高应力水化条件下裂缝网络的长效支撑；⑤页岩多组分微观结构的力学作用机理。
为了给深层页岩气储层压裂形成有效的裂缝改造体积提供理论支撑，基于页岩脆性与可压性评价、多裂缝网络竞争起裂扩展、裂缝网络中支撑剂输送、高应力下裂缝网络的支撑和水岩作用机理等深层页岩压裂关键力学理论，系统分析和阐述了相关理论的研究进展和发展趋势，进而指出了深层页岩气储层压裂关键力学理论的发展方向：①高温高应力下流固耦合的页岩脆性模型和可压裂性评价模型；②高温高应力水岩作用下页岩的本构方程和各向异性页岩破裂压力预测模型；③支撑剂输送下的三维裂缝网络扩展模拟；④裂缝网络中支撑剂转向输送机制和粗糙弯曲裂缝网络中支撑剂输送模拟；⑤缝网中各级裂缝导流能力综合优化；⑥页岩软化机制和水化微裂缝起裂扩展机理。
结论认为，该研究成果对于推动和促进深层页岩气储层相关压裂理论的发展和压裂技术的进步具有借鉴和参考作用。
关键词: 深层页岩气；储集层；脆性；可压裂性；裂缝扩展；支撑剂输送；支撑机理；水化0引言页岩气储层埋深介于3 500 ～4 500 m 的被界定为深层页岩气[1-3]，借鉴四川盆地3 500 m 以浅页岩气规模效益开发的成功经验，深层页岩气效益开发已经取得了初步的技术进展，目前主要形成了密切割分段压裂[2]、大孔径等孔径射孔[4]、变黏度压裂液多级交替注入[5]、大排量低黏滑溜水加砂[6]、大规模高强度小粒径组合支撑剂和暂堵转向改造[7]等工艺技术，其主要目的是增加深层页岩储层裂缝的复杂程度、维持高闭合压力下的支撑裂缝导流能力。
