位移传感器

传感器实质是一个输出电压的变压器。当变压器初级线圈输入稳定交流电压 后，次级线圈便产生感应电压输出，该电压随被测量的变化而变化。
差动变压器式电感传感器是常用的互感型传感器，其结构形式有 多种，以螺管形应用较为普遍，其结构及工作原理如图3-7（a）、（b） 所示。传感器主要由线圈、铁心和活动衔铁三个部分组成。线圈包括一 个初级线圈和两个反接的次级线圈，当初级线圈输入交流激励电压时， 次级线圈将产生感应电动势e1和e2。由于两个次级线圈极性反接，因此 传感器的输出电压为两者之差，即ey=e1-e2。活动衔铁能改变线圈之 间的耦合程度。输出ey的大小随活动衔铁的位置而变。当活动衔铁的位 置居中时，即e1=e2，ey=0；当活动衔铁向上移时，即e1> e2 ， ey>0；当活动衔铁向下移时，即e1< e2 ，ey<0。活动衔铁的位置往 复变化，其输出电压ey，也随之变化，输出特性如图3-7（c）所示。
2. 数字式位移传感器 数字式位移传感器有光栅、磁栅、感应同步器等，它们的共同
特点是利用自身的物理特征，制成直线型和圆形结构的位移传感器，输 出信号都是脉冲信号，每一个脉冲代表输入的位移当量，通过计数脉冲
就可以统计位移的尺寸。下面主要以光栅传感器和感应同步器来介绍数 字式传感器的工作原理。 1）光栅位移传感器
光栅是一种新型的位移检测元件，有圆光栅和直线光栅两种。它 的特点是测量精确高（可达±1um）、响应速度快和量程范围大（一般 为1—2m，连接使用可达到10m）等。
光栅由标尺光栅和指示光栅组成，两者的光刻密度相同，但体长相 差很多，其结构如图3-8所示。
光栅条纹密度一般为每毫米25，50，100，250条等。把指示光 栅平行地放在标尺光栅上面，并且使它们的刻线相互倾斜一个很小的角 度 ，这时在指示光栅上就出现几条较粗的明暗条纹，称为莫尔条纹。

位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。

本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。

一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。

它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。

传感器通过测量电容量的变化来确定物体的位移。

1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。

它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。

传感器通过测量电流变化来确定物体的位移。

1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。

它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。

传感器通过测量光强度的变化来确定物体的位移。

二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。

它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。

2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。

它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。

2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。

它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。

三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。

它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。

3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。

它们可以实现精确的运动控制和定位。

3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。

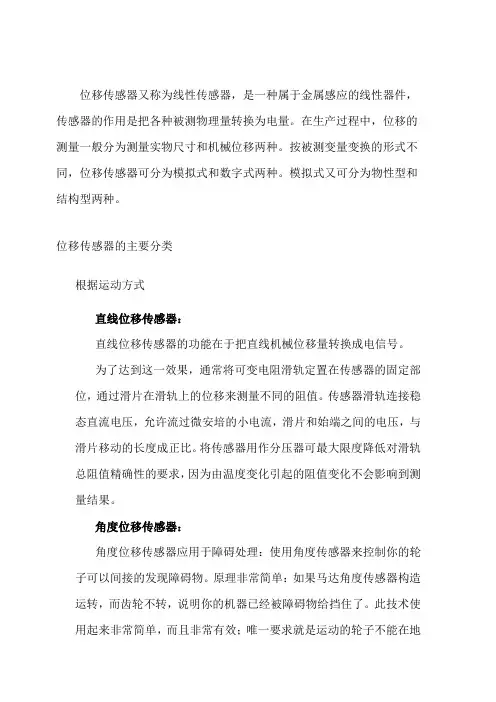

位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。

在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。

按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。

模拟式又可分为物性型和结构型两种。

位移传感器的主要分类根据运动方式直线位移传感器：直线位移传感器的功能在于把直线机械位移量转换成电信号。

为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。

传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。

将传感器用作分压器可最大限度降低对滑轨总阻值精确性的要求，因为由温度变化引起的阻值变化不会影响到测量结果。

角度位移传感器：角度位移传感器应用于障碍处理：使用角度传感器来控制你的轮子可以间接的发现障碍物。

原理非常简单：如果马达角度传感器构造运转，而齿轮不转，说明你的机器已经被障碍物给挡住了。

此技术使用起来非常简单，而且非常有效；唯一要求就是运动的轮子不能在地板上打滑（或者说打滑次数太多），否则你将无法检测到障碍物。

一个空转的齿轮连接到马达上就可以避免这个问题，这个轮子不是由马达驱动而是通过装置的运动带动它：在驱动轮旋转的过程中，如果惰轮停止了，说明你碰到障碍物了。

根据材质电位器式位移传感器：它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。

图1中的电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。

阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。

通常在电位器上通以电源电压，以把电阻变化转换为电压输出。

线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。

位移传感器原理与分类一、工作原理1.电阻式位移传感器：电阻式位移传感器通过电阻变化的方式测量位移。

一种常见的电阻式传感器是电位计，它借助电位计棒的旋转或滑动来改变电阻值，通过测量电阻值的变化来得到位移信息。

2.容量式位移传感器：容量式位移传感器是利用物体移动时电容量的变化来测量位移的。

当测量物体靠近或远离电容的一个极板时，电场线密度会发生变化，从而改变电容量。

常见的容量式位移传感器有平行板电容器和轴向电容器。

3.感应式位移传感器：感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。

当物体靠近或远离感应线圈时，感应电势会发生变化，从而能够得到位移信息。

感应式位移传感器常用于测量非接触的位移。

4.光电式位移传感器：光电式位移传感器通过光信号的接收和转换来测量位移。

它通常由一对光电二极管（光源和光接收器）组成，当物体移动时阻挡或透过光源和光接收器之间的光线，从而产生电信号进行位移测量。

二、分类1.接触式位移传感器：接触式位移传感器需要物体与传感器之间有物理接触，通过物体的接触或压力来测量位移。

例如，机械式微调电阻可以通过旋转旋钮改变电阻值，从而测量位移。

2.非接触式位移传感器：非接触式位移传感器可以实现物体与传感器之间的无接触测量。

这种传感器常用于需要高精度和高速度的应用。

例如，磁性编码器可以通过感应物体对磁场的变化来测量位移。

3.绝对位移传感器：绝对位移传感器能够直接测量物体的绝对位置，无需参考点。

它能够提供准确的位移信息，在断电后也能够保留位移值。

常见的绝对位移传感器有光栅尺和霍尔效应传感器。

4.相对位移传感器：相对位移传感器只能测量物体相对于参考点的移动，无法给出绝对位置。

相对位移传感器通常需要初始化或标定，以确定参考点。

例如，编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。

总之，位移传感器通过不同的工作原理和分类方式实现位移测量。

根据实际应用需求，选择合适类型的位移传感器可以提供准确的位移信息，满足各种工业和科技领域对位移测量的要求。
