电功率章末测试及答案WORD

  • 格式：doc
  • 大小：689.00 KB
  • 文档页数：7

电功率单元测试及答案一、选择题（本题共15小题，共33分。

1～12题为单选题，每题2分；13～15题为多选题，每题3分，漏选得2分，错选得0分）1. 小张出差时恰逢抄表日，他家电能表示数为出差返回时发现家中有一盏60W 台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达A ．5天B ．10天C ．30天D ．100天2. 电能表的表盘如图所示，关于电能表下列说法正确的是A ．“50Hz ”是说这个电能表在50赫的交流电路中使用B ．“10（20）A ”是说这个电能表的标定电流是20安C ．“10（20）A ”是说这个电能表的额定最大电流是10安D ．“600revs/（kw •h ）”是表示电能表上的转盘转过1转消耗的电能是600千瓦时3. 同学们通过学习物理养成了关注生活和社会的良好习惯，对下列物理量的估测中，你认为最接近实际的是A ．电视机的功率约为200WB ．家用电饭煲的额定功率约为80WC ．电冰箱的额定功率约100WD ．教室里一盏日光灯的功率约为1000W4. 下列家用电器正常工作相同时间，消耗电能最多的是A ．台灯B ．电视机 C．空调 D ．微风电扇5. 标有“220V 40W ”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是A ．电风扇B ．电视机C ．电烙铁D ．节能灯6. 电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为A ．导线的绝缘皮隔热B ．导线散热比电烙铁快C ．通过导线的电流小于通过电烙铁的电流D ．导线的电阻远小于电烙铁电热丝的电阻7. 将阻值为40Ω的电阻丝接在电源两端，通电10min ，电流产生的热量是1.5×103J ，若将阻值为10Ω的电阻丝接入同一电源的两端，通电10min ，电流产生的热量是A ．1.5×103JB ．3.75×103JC ．7.5×103JD ．6.0×103J8. 图4是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变， R 0是定值电阻。

在潜水器下潜过程中，电路中有关物理量的变化情况 是A ．通过显示器的电流减小B ．R 0两端的电压增大C ．传感器两端的电压增大D ．电路的总功率减小9.如图所示,电源电压保持不变,电阻R 1=R 2=R 3=10Ω。

当S 1、S 2都断开时，电流表示数为1 A ，则A. 电源电压为30 V显示器图4B. 当S1、S2都闭合时，电流表示数为2 AC. 当闭合S1、断开S2时，R1的功率为10 WD. 当S1、S2都闭合时，整个电路消耗的功率最大10. 小勤在做“调节灯泡亮度”的电学实验时, 电路如图所示。

电源电压恒为4. 5V, 电压表量程“0 ～3V”, 滑动变阻器规格“50Ω 1A”, 灯泡L 标有“2. 5V 1. 25W”字样( 忽略灯丝电阻变化) 。

在不损坏电路元件的情况下, 下列判断正确的是A. 灯泡两端的最大电压是1. 5VB. 该电路中电流的最大功率是1. 25WC. 电路中电流变化的范围是0. 3A ～0. 5AD. 滑动变阻器阻值变化的范围是2.5Ω～10Ω11.小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数且超出量程，则产生这一现象的原因可能是A.小灯泡发生短路B.小灯泡发生了断路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良12.如图所示的电路中，电源电压不变，R1为定值电阻。

闭合开关S，当滑片P从中点向右移时A．电流表A1的示数变小B．电流表A2的示数变小C．电压表的示数变大D．R2的电功率变大13.小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法正确的是A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同14.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

下列说法正确的是A电阻R1的阻值为10ΩB．滑片P移到b端时，R2两端的电压为6vC．滑片P移到a端时，R1消耗的功率为0.2WD．当滑片P移到中点时，通过R1的电流为0.3A15.如图所示电路，开关闭合后，电源两端电压恒为6V。

若电路中连接“3V 1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则A.两种状态下，电路中灯泡与滑动变阻器的总功率相同B．点a可以在点b的右侧C．电流表在两种状态下示数均为0.5AD．电压表在两种状态下示数之比是2：3二、填空题（本题共8小题，每空1分，共28分）16. 小芳家夏天常用的“电热驱蚊器”是利用电流的_____效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。

她家电能表铭牌上标有“220V 10(40)A 50HZ 2000r/kW・h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转圈。

17. 图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。

（l）要让电吹风工作时吹出热风，它的开关应置于图甲中（选填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是。

（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J 。

（3）电热丝在工作时的电阻值是Ω。

（4）使用几年后，发现电热丝变细，则其电阻变，它的实际功率将变。

18.今年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比。

小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为________W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能_______kW·h。

19. 在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，电压表示数，电路消耗的总功率．（以上两空均选填“变大”、“变小”或“不变”）20. （1）图示为一款有高、低温两档的蒸汽电熨斗电路原理图，水升温并汽化成水蒸气，从而熨烫衣服．电热丝是利用电流效应工作．分析电路图，闭合S1，当S2时，电熨斗处于低温档；闭合S1，当S2时，电熨斗处于高温档．（2）我们知道减小能源消耗就是节约能源，根据所学的物理知识W=Pt，每年世界自然基会倡导的“地球一小时”活动，就是通过关灯的方式减少通电来减少电能消耗的，生活中也可以通过减小用电器的来减少电能的消耗．21. 灯泡L1和L2分别标有“220V 40W”和“220V 60W”的字样，它们中的闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是，灯Ｌ的实际电功率变化范围是。

(假定灯丝电阻不受温度影响).23. 甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙= ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙= ．三、简答题（3分）24.近年来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．以致引发火灾，请运用电热和电阻知识以及影响它们大小的因素分析原因．四、计算题（共18分）25. （9分）寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表所示，请回答下列问题：（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？（2）该“暖手宝”正常工作3分钟产生的热量是多少？（3）小明奶奶家离变电站较远变电站输出的电压为220V），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）26.（9分）右表是小明家电热水壶的铭牌。

求：（1）电热水壶的电阻。

（2）将1Kg水从20℃加热到100℃，水吸收的热量。

（3）要放出这些热量，电热水壶正常工作的时间[不计热量损失]五、实验题探究题（共2题，共18分）27.（12分）利用如图甲所示的实验器材，测定额定电压为6V的小灯泡的电功率．已知滑动变阻器上标有“l2Ω1A”的字样，电源电压保持不变．请完成下列相关问题：(1)该实验的原理是.(2)在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗．(3)连好电路后，要使滑动变阻器的电阻丝全部接入电路，应先将滑片P移至（选填“a”“b”）端，再闭合开关S，此时电压表示数为4.2 V，对应的电流表示数如图乙所示．(4)调节滑片P，当P移至ab中点时，小灯泡恰好正常发光．(5)继续调节滑片P，当P移至另一点时，灯泡偏亮，读出此时电压表、电流表示数分别为6.5 V、0.52A .（7）完成探究后，小明用电源、电流表、滑动变阻器、电阻箱各1个，2个开关及若干条导线，对额定电流为0.1 A 的小灯泡的额定功率进行了测定。

请在虚线框内画出他设计的电路图（2分），并写出实验步骤（2分）及测定额定功率的表达式。

实验步骤：表达式：P 额 = 28.（6分）为了探究影响电热的因素，小伟设计了如图(1)所示电路，（1） （2）烧瓶中盛有质量、初温均相等的煤油，R 甲>R 乙．(1) 为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于 ____ _．(2) 通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与___ ____的关系，由此我们得出的结论为 ．(3)（2分） 要利用此装置来探究电热与电流的关系，你还需要的操作是______ ___ ．(4) 将此装置改装后可测量煤油的比热容，如图(2)所示．测量时，分别向两个相同的烧瓶中加入初温均为t 0质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t 水、t 煤油，请写出煤油比热容的表达式C 煤油=__________ (已知水的比热容为C 水)(不计热量损失)．。

合集下载

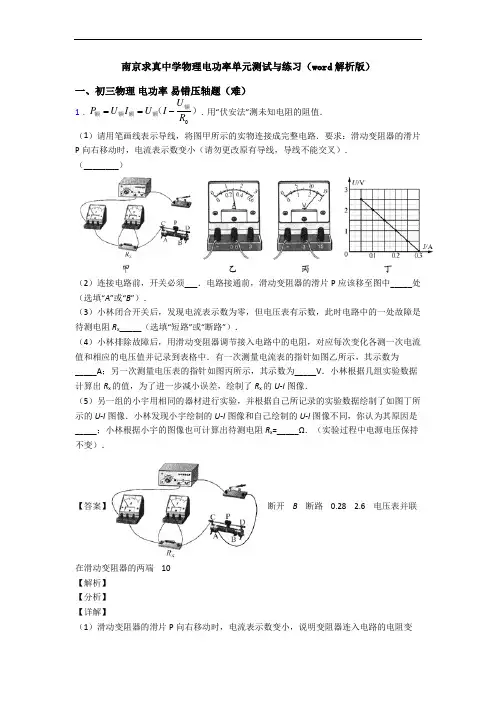

南京求真中学物理电功率单元测试与练习(word解析版)

南京求真中学物理电功率单元测试与练习(word解析版)

南京求真中学物理电功率单元测试与练习（word 解析版）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．22151511:::5:1525U UP PR R===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

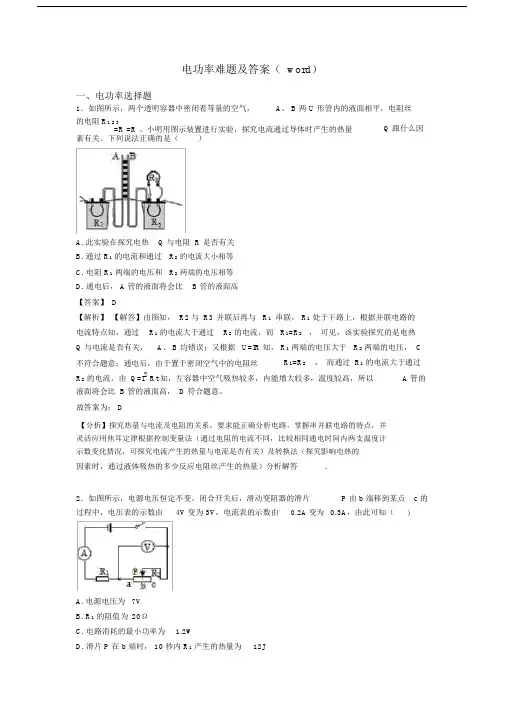

电功率难题及答案(word).docx
