汽车燃油泵的诊断方法

汽车电子燃油喷射系统的诊断与维修汽车电子燃油喷射系统是现代汽车引擎的重要组成部分，它控制着发动机的燃油供给，确保引擎能够以最佳状态运转。

在汽车维修行业中，诊断和维修汽车电子燃油喷射系统是一项必要且常见的任务。

本文将重点讨论汽车电子燃油喷射系统的诊断和维修方法，以及一些常见问题的解决方案。

一、汽车电子燃油喷射系统的诊断方法1. 使用汽车诊断仪进行故障码读取：现代汽车配备了OBD （On-Board Diagnostic）系统，通过汽车诊断仪可以读取汽车电脑中存储的故障码，从而确定问题所在。

根据故障码的不同，我们可以了解到具体的故障情况，帮助我们更快地找到解决方案。

2. 检查燃油压力：燃油压力是汽车电子燃油喷射系统中的一个重要参数，对发动机的运行起着重要的作用。

通过使用燃油压力表，可以测量燃油压力是否正常，如果燃油压力过高或过低，可能是由于燃油泵、燃油滤清器等部件出现故障。

3. 检查喷油嘴工作状态：喷油嘴负责将燃油喷入汽缸中，如果喷油嘴出现故障，可能导致汽车无法正常启动或失去动力。

通过对喷油嘴进行检查，可以判断其工作状态是否正常，如有必要，可以进行清洗或更换喷油嘴。

4. 检查曲轴和凸轮轴传感器：曲轴和凸轮轴传感器是汽车电子燃油喷射系统中的重要传感器，它们负责检测曲轴和凸轮轴的转动位置和速度。

通过检查传感器的工作状态，可以确定这些关键部件是否正常工作。

5. 检查进气和排气系统：汽车电子燃油喷射系统与进气和排气系统有密切的关联，如果进气和排气系统出现问题，可能会影响汽车的燃烧效率和运行状态。

通过检查进气和排气系统的状态，可以排除这些系统的故障。

二、汽车电子燃油喷射系统的维修方法1. 更换燃油泵：燃油泵是汽车电子燃油喷射系统中的重要组成部分，如果燃油泵出现故障，可能会导致汽车无法正常启动或失去动力。

在更换燃油泵之前，需要先排除其他可能的故障，并确保是燃油泵本身出现了问题。

2. 清洗喷油嘴：喷油嘴是汽车电子燃油喷射系统中的关键部件，如果喷油嘴堵塞或积碳严重，可能会影响燃油的喷射效果。

汽车供油系统故障排查与维修技巧汽车供油系统是保证发动机正常运行的重要部分。

在汽车使用过程中，由于各种原因，供油系统可能出现故障，例如燃油泵故障、燃油喷嘴堵塞等。

本文将介绍汽车供油系统故障的排查与维修技巧，帮助车主解决相关问题。

一、排查燃油泵故障1. 检查燃油泵电源- 确保电源是否正常供电，检查保险丝是否烧毁。

2. 检查燃油泵继电器- 检查继电器是否损坏，如果损坏需要更换。

3. 检查燃油泵接线- 确保接线稳固，没有松动或损坏。

4. 检查燃油泵滤网- 检查滤网是否堵塞，如果堵塞需要清洁或更换。

5. 检查燃油泵本身- 检查燃油泵是否工作正常，如果不工作需要更换。

二、排查燃油喷嘴故障1. 检查燃油喷嘴电源和接线- 检查电源是否正常供电，检查接线是否稳固。

2. 清洁燃油喷嘴- 使用专用喷嘴清洁剂清洁喷嘴，清除积碳和杂质。

3. 检查喷嘴喷油均匀性- 使用专用测试仪器检测燃油喷嘴喷油均匀性，如果不均匀需要进行调整或更换。

4. 检查喷嘴喷射角度- 使用专用测试仪器检测喷射角度，如果偏离规定范围需要进行调整。

5. 检查喷嘴喷油量- 使用专用测试仪器检测喷油量，如果偏离规定范围需要进行调整。

三、其他排查与维修技巧1. 检查燃油过滤器- 检查燃油过滤器是否堵塞，如果堵塞需要更换。

2. 检查燃油管路- 检查燃油管路是否漏油或损坏，如果有问题需要进行修复。

3. 检查燃油泵压力- 使用专用压力测试仪器检测燃油泵压力是否正常，如果不正常需要进行调整或更换。

4. 检查燃油沉积物- 检查燃油沉积物是否过多，如果过多需要进行清洗或更换燃油。

5. 检查汽车故障码- 使用诊断工具读取汽车故障码，根据故障码提示进行相应维修。

在排查与维修过程中，需要注意以下几点：- 注意安全，确保进行工作时车辆在停车状态下，并切断电源。

- 使用合适的工具和设备，不随意更换和调整零部件。

- 注意防护措施，避免燃油接触皮肤或造成火灾风险。

- 如果无法解决问题，建议寻求专业技师的帮助。

电控发动机燃油供给系统的原理与故障诊断在现代汽车中，电子控制系统扮演着至关重要的角色。

其中，燃油供给系统是其中一个关键的子系统。

本文将介绍电控发动机燃油供给系统的工作原理和常见的故障诊断方法。

燃油供给系统的工作原理燃油供给系统的基本功能是向发动机提供正确的空气/燃油混合物。

具体而言，这个过程包含以下步骤：1.燃油储存：燃油通常存储在汽车的油箱中。

油箱的底部有一个吸油管，负责把燃油输送到燃油泵。

2.燃油泵：燃油泵是燃油供给系统中最重要的一个组件。

当发动机启动时，燃油泵开始工作，将燃油从油箱中抽取，并将其注入到燃油滤清器中。

然后，燃油被送到燃油喷射器中。

3.发动机控制模块(ECM)：ECM是汽车电子控制系统的核心。

它监测发动机的运行状况，并计算出正确的燃油量和空气量的混合物的比例。

然后，ECM向燃油喷射器发送信号，让其在正确的时候释放出适当的燃油量。

4.燃油喷射器：燃油喷射器是燃油供给系统中的另一个重要组件。

它根据 ECM 发出的信号计算出燃油的喷射定时和喷射量。

这些参数的正确性会影响发动机燃烧的效率和发动机的性能。

以上步骤中，燃油泵、ECM和燃油喷射器这三个组件是电控发动机燃油供给系统的核心组成部分。

常见的故障诊断方法燃油供给系统是一个复杂的子系统，可能会出现多种故障。

以下是一些常见的故障和其对应的故障诊断方法：燃油泵故障燃油泵故障的典型症状是发动机无法启动。

如果燃油泵无法为发动机提供足够的燃油，发动机就无法正常工作。

下面是一些可能导致燃油泵故障的原因：•燃油泵电气连接故障•燃油泵马达故障•油箱中的油不足为检查燃油泵是否正常工作，可以使用燃油压力表来测试燃油系统的压力。

压力高于规定的范围通常表明燃油泵失效。

燃油滤清器故障燃油滤清器是保护燃油系统免受污染和异物的重要组件。

当燃油滤清器受到污染或故障时，燃油供给系统的运行可能会受到影响。

以下是一些可能导致燃油滤清器故障的原因：•燃油滤清器过滤元件的污染•燃油滤清器连接管道的堵塞如果燃油供给系统的工作出现问题，可以检查燃油滤清器是否受到污染或其连接管道是否有堵塞。

从燃油泵控制单元安装位置图1所示，我们知道燃油泵控制安装在后排座椅下方，只要把后排座椅拆下，油箱盖子打开就可以看到燃油泵控制单元J538了.任务二 燃油泵控制单元J538常见故障诊断与排除学习目标1.燃油泵控制单元J538安装位置2.燃油泵控制单元J538组成和工作原理3.燃油泵控制单元J538标准波形图分析4.燃油泵控制单元J538故障波形图分析5.燃油泵控制单元J538故障案例分析和检修6.燃油泵控制单元J538故障案例填写诊断报告 一、燃油泵控制单元J538安装位置 图1：燃油泵控制单元J538安装位置燃油泵控制单元J538组成： 由图2可知燃油泵控制单元J538由车身接地线和主继电器J271、发动机控制单元J623、燃油泵G6组成。

燃油泵控制单元J538工作原理：由图2可知，燃油泵控制单元J538供电由主继电器J271输出蓄电池电源通过保险丝SB10后再供给燃油泵控制单元T5ax/3,并通过燃油泵控制单元J538第4号针脚接地后构成回路，只有当燃油泵控制单元接地电源正常了，发动机控制单元才会控制燃油泵控制单元工作，所以燃油泵控制单元是否工作是由发动机控制单元发出控制信号，经过燃油泵控制单元处理后，再去控制燃油泵的工作状态。

二、燃油泵控制单元J538组成和工作原理图2：燃油泵控制单元J538组成和工作原理图注意：1.燃油泵控制单元J538信号线是由脉宽控制信号（PWM-pulse- width - modulated ）来控制电动燃油泵的运行，所以若要判断信号线的好坏就需要进行波形图的测量和分析，三、燃油泵控制单元标准波形图分析图3：在ON 挡控制单元两端所测的标准波形图图4：在ST 挡控制单元两端所测的标准波注意： 1. 标准波形图有一个特征就是控制单元两端的波形要一致，要是控制两端的波形图不一致就要考虑该信号线是否故障。

2. 波形图高电平代表一个周期内所工作的时间，一个低电平和一个高电平就是一个周期，所以高电平工作时间越多，则燃油泵供油越多。

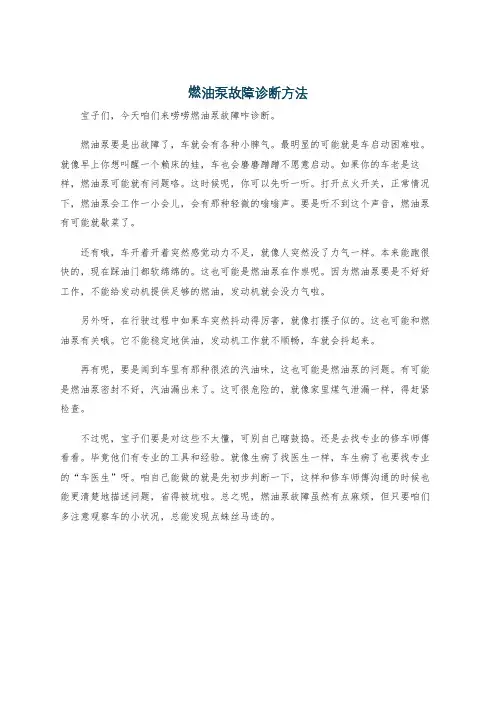

燃油泵故障诊断方法
宝子们，今天咱们来唠唠燃油泵故障咋诊断。

燃油泵要是出故障了，车就会有各种小脾气。

最明显的可能就是车启动困难啦。

就像早上你想叫醒一个赖床的娃，车也会磨磨蹭蹭不愿意启动。

如果你的车老是这样，燃油泵可能就有问题咯。

这时候呢，你可以先听一听。

打开点火开关，正常情况下，燃油泵会工作一小会儿，会有那种轻微的嗡嗡声。

要是听不到这个声音，燃油泵有可能就歇菜了。

还有哦，车开着开着突然感觉动力不足，就像人突然没了力气一样。

本来能跑很快的，现在踩油门都软绵绵的。

这也可能是燃油泵在作祟呢。

因为燃油泵要是不好好工作，不能给发动机提供足够的燃油，发动机就会没力气啦。

另外呀，在行驶过程中如果车突然抖动得厉害，就像打摆子似的。

这也可能和燃油泵有关哦。

它不能稳定地供油，发动机工作就不顺畅，车就会抖起来。

再有呢，要是闻到车里有那种很浓的汽油味，这也可能是燃油泵的问题。

有可能是燃油泵密封不好，汽油漏出来了。

这可很危险的，就像家里煤气泄漏一样，得赶紧检查。

不过呢，宝子们要是对这些不太懂，可别自己瞎鼓捣。

还是去找专业的修车师傅看看。

毕竟他们有专业的工具和经验。

就像生病了找医生一样，车生病了也要找专业的“车医生”呀。

咱自己能做的就是先初步判断一下，这样和修车师傅沟通的时候也能更清楚地描述问题，省得被坑啦。

总之呢，燃油泵故障虽然有点麻烦，但只要咱们多注意观察车的小状况，总能发现点蛛丝马迹的。

汽车燃油供给系统的故障排查和修复汽车燃油供给系统的故障排查和修复是保障汽车正常运行的关键步骤。

在这篇文章中，我将详细介绍汽车燃油供给系统的故障排查和修复的步骤，并分点列出具体内容。

1. 检查燃油过滤器- 首先，打开汽车引擎盖，找到燃油过滤器的位置。

- 将燃油过滤器取下，检查是否有堵塞或损坏的迹象。

- 若燃油过滤器有堵塞，清洗或更换燃油过滤器。

2. 检查燃油泵- 使用汽车修理手册找到燃油泵的位置。

- 检查电路连接是否良好，并确保没有电线损坏。

- 检查燃油泵是否正常运转。

可以听到燃油泵启动的声音。

- 若燃油泵有问题，需要修复或更换燃油泵。

3. 检查油箱- 检查油箱是否有漏油或损坏的迹象。

- 检查油箱的油位是否正常。

- 检查油箱盖是否紧闭，以防止空气进入燃油系统。

- 若发现油箱有问题，需要修复或更换油箱。

4. 检查燃油喷射器- 使用汽车修理手册找到燃油喷射器的位置。

- 检查燃油喷射器是否有堵塞的迹象。

- 清洗或更换燃油喷射器，以确保燃油正常喷射。

- 检查喷射器的电路连接是否正常。

5. 检查燃油压力调节器- 使用汽车修理手册找到燃油压力调节器的位置。

- 检查燃油压力调节器是否正常工作。

- 如有需要，调整燃油压力调节器的压力。

- 若发现燃油压力调节器有问题，需要修复或更换燃油压力调节器。

6. 清洗燃油系统- 使用燃油系统清洗剂清洗整个燃油系统。

- 根据清洗剂的说明，将清洗剂加入燃油箱中。

- 启动汽车，让引擎运转一段时间，使清洗剂流经整个燃油系统。

7. 检查燃油管路- 检查燃油管路是否有堵塞或破裂的地方。

- 检查燃油管路的连接是否紧固。

- 如有必要，更换燃油管路。

8. 检查燃油浮子和传感器- 检查燃油浮子和传感器是否正常工作。

- 如有需要，清洗或更换燃油浮子和传感器。

9. 检查燃油喷油嘴- 检查燃油喷油嘴是否正常工作。

- 如有需要，清洗或更换燃油喷油嘴。

10. 检查ECU- 使用诊断仪检查ECU（Engine Control Unit）是否有故障代码。

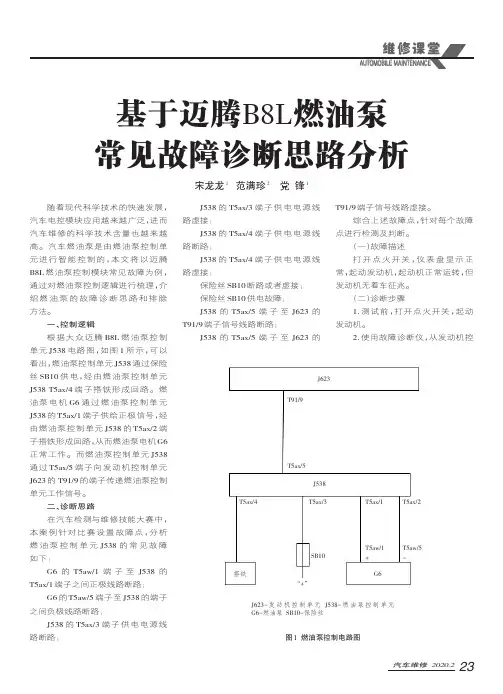

汽车维修2020.2基于迈腾B8L 燃油泵常见故障诊断思路分析宋龙龙1范满珍2党锋1随着现代科学技术的快速发展，汽车电控模块应用越来越广泛，进而汽车维修的科学技术含量也越来越高。

汽车燃油泵是由燃油泵控制单元进行智能控制的，本文将以迈腾B8L 燃油泵控制模块常见故障为例，通过对燃油泵控制逻辑进行梳理，介绍燃油泵的故障诊断思路和排除方法。

一、控制逻辑根据大众迈腾B8L 燃油泵控制单元J538电路图，如图1所示，可以看出，燃油泵控制单元J538通过保险丝SB10供电，经由燃油泵控制单元J538T5ax/4端子搭铁形成回路。

燃油泵电机G6通过燃油泵控制单元J538的T5ax/1端子供给正极信号，经由燃油泵控制单元J538的T5ax/2端子搭铁形成回路，从而燃油泵电机G6正常工作。

而燃油泵控制单元J538通过T5ax/5端子向发动机控制单元J623的T91/9的端子传递燃油泵控制单元工作信号。

二、诊断思路在汽车检测与维修技能大赛中，本案例针对比赛设置故障点，分析燃油泵控制单元J538的常见故障如下：G6的T5aw/1端子至J538的T5ax/1端子之间正极线路断路；G6的T5aw/5端子至J538的端子之间负极线路断路；J538的T5ax/3端子供电电源线路断路；J538的T5ax/3端子供电电源线路虚接；J538的T5ax/4端子供电电源线路断路；J538的T5ax/4端子供电电源线路虚接；保险丝SB10断路或者虚接；保险丝SB10供电故障；J538的T5ax/5端子至J623的T91/9端子信号线路断路；J538的T5ax/5端子至J623的T91/9端子信号线路虚接。

综合上述故障点，针对每个故障点进行检测及判断。

（一）故障描述打开点火开关，仪表盘显示正常，起动发动机，起动机正常运转，但发动机无着车征兆。

（二）诊断步骤1.测试前，打开点火开关，起动发动机。

2.使用故障诊断仪，从发动机控图1燃油泵控制电路图J623T91/9T5ax/5J623-发动机控制单元J538-燃油泵控制单元G6-燃油泵SB10-保险丝J538T5ax/4T5ax/3T5ax/1T5ax/2SB10T5aw/1T5aw/5+-G6搭铁“+”23汽车维修2020.2制单元读取故障码，诊断仪无相关故障码出现。

E ＯＣＣＵＰＡＴＩＯＮ2012 05150实践与探索XPLORATION浅谈汽车电动燃油泵的故障检测及排除文／黄道崇在现代轿车中采用各种不同的汽油喷射系统，它们的供油方式各有所不同，但都必须安装电动燃油泵。

它的主要功能是供给燃油系统足够的、有一定压力的燃油。

一、汽车电动燃油泵的构造汽车燃油泵由泵体、永磁电动机和外壳三部分所组成 如图1所示。

二、电动燃油泵出现故障造成的影响汽车电动燃油泵是燃料供给系统的重要组成部份，当它出现故障时会直接影响发动机的正常工作。

由于电动燃油泵的故障，可能出现混合气过浓，过稀或不供油的情况，受此影响，发动机会发生以下一些故障现象：发动机不能启动，发动机怠速不稳，发动机启动后熄火，发动机加速不良，发动机耗油量过高，发动机达不到最大功率。

三、电动燃油泵的故障检查１．供油系统的检修（1）进行燃油压力测试。

（2）燃油压力测试情况及供油系统故障对策见下表。

现象可能原因对策●燃油压力太低●引擎加速后燃油压力下降●回油管没有油压燃油滤清器阻塞更换燃油滤清器由于油压调整器的阀座或弹簧不良，导致燃油泄漏到回油侧更换油压调节器燃油泵油压太低更换燃油泵●油压太高油压调节器阀门损坏更换油压调节器回油管阻塞清洁或更换回油管●油压调节器的真空软管拆下及没拆下时，燃油压力并未改变真空软管破损或真空接头阻塞更换真空软管或清洁真空接头●引擎熄火后油压逐渐下降喷油嘴漏油更换喷油嘴油压调节器阀座漏油更换油压调节器●引擎熄火后油压迅速下降燃油泵之止回阀保持常开更换燃油泵２．电动燃油泵控制线路的测试与诊断步骤见图2。

检查故障现象检查引擎-ECU 与燃油泵继电器之间的电线束， 必要时则修理之测量引擎—ECU 接头B-71 拆下接头，测量电线束侧8号端子与搭铁之间的电压（点火开关：on OK ：电瓶电压检查下列接头：B-71检查故障现象更换引擎-ECU检查点火开关（参考GROUP54-点火开关）检查下列接头： B-62测量燃油泵继电器接头B-62拆下接头，测量电线束侧4号端子与搭铁之间的电压（点火开关：on ） Ok ：电瓶电压检查下列接头： B-14检查燃油泵继电器与点火开关之间的电线束检查故障现象OKOKOKOKOKOKNG NGNGNGNGNGNG NG修理修理修理修理图2四、电动燃油泵故障检修案例一台东南富利卡DN6440Ⅲ，配用三菱发动机，加油不启动，动力不足，在早上点火状况良好，但一段时间后故障现象明显，停车一段时间，发动机状况又有所改善。

检测燃油系统故障的方法
检测燃油系统故障的方法包括以下几种：
1. 观察故障指示灯：车辆仪表盘上的故障指示灯通常会亮起或闪烁，指示燃油系统可能存在问题。

此时应及时查找故障代码并进行修复。

2. 检查燃油泵：燃油泵负责将燃油从燃油箱输送至发动机燃烧室。

如果燃油泵故障，可能导致发动机无法启动或者熄火。

可以通过检查燃油泵供电状况、燃油泵的工作声音和压力来判断燃油泵是否正常运转。

3. 检查燃油过滤器：燃油过滤器的作用是过滤燃油中的杂质，防止杂质进入发动机。

如果燃油过滤器阻塞，可能导致燃油供应不足，从而影响发动机性能。

可以通过检查燃油过滤器的清洁程度和更换周期来判断是否需要更换燃油过滤器。

4. 检查燃油喷嘴：燃油喷嘴负责将燃油雾化并喷入发动机燃烧室。

如果燃油喷嘴堵塞或者喷射不均匀，可能导致发动机失火、抖动或者燃油消耗过大等问题。

可以通过检查燃油喷嘴的喷射状态、清洁程度和喷射角度来判断燃油喷嘴是否正常工作。

5. 检查燃油压力：燃油压力对于燃油系统的正常工作至关重要。

如果燃油压力过高或者过低，可能导致发动机工作异常。

可以通过使用燃油压力计来检测燃油压力，并与车辆制造商规定的标准压力进行对比，以确定是否存在问题。

6. 检查燃油管路和接头：燃油管路和接头的损坏或脱落可能导致燃油泄漏，从而造成燃油系统故障甚至发生火灾。

可以通过检查燃油管路和接头的密封性和完整性来排查问题。

请注意，以上方法仅供参考，具体的诊断和修复需要根据具体情况和专业知识进行操作。

如果不确定如何进行检测和修复，建议咨询专业的汽车维修技师或者就近的汽车维修服务中心。
