汽车起重机支腿液压系统设计引言汽车起重机是一种能够进行货物起升、搬运的重型机械设备。
为了确保其安全运行和稳定性，起重机上配备了支腿系统，用于支撑整个机身，使机身保持平衡和稳定。
支腿液压系统是起重机支腿的重要组成部分，本文将介绍汽车起重机支腿液压系统的设计。
液压系统工作原理液压系统采用液体的流动来传递信号和能量，主要由液压泵、液压缸、液压阀和液压油箱等组成。
在汽车起重机支腿液压系统中，液压泵通过驱动液压油流动，产生压力，将能量传递给液压缸，从而实现支腿的伸缩和支撑。
液压系统设计要点1.液压泵选择为了满足起重机支腿液压系统的工作需求，需要选择合适的液压泵。
液压泵的选择应根据液压系统的工作流量和工作压力来确定。
工作流量与液压缸的活塞面积和速度相关，工作压力与液压系统的负荷和阻力相关。
2.液压缸设计液压缸是起重机支腿液压系统的核心部件，主要用于驱动支腿的伸缩和支撑。
液压缸的设计应考虑到起重机的用途和工作条件。
液压缸的活塞直径和行程决定了液压缸的工作力和位移，需要根据起重机的负荷和高度来选择合适的液压缸。
3.液压阀选择液压阀是液压系统中的控制元件，主要用于调节液压系统的压力和流量，实现液压缸的伸缩和支撑等功能。
液压阀的选择应根据液压系统的需求来确定，常见的液压阀有溢流阀、比例阀和换向阀等。
4.液压油选用液压油是液压系统中的工作介质，负责传递能量和冷却液压系统。
液压油的选用应考虑到起重机的工作环境和温度，一般应选择具有良好的抗氧化性、抗磨性和粘温性的液压油。
5.液压系统的安全措施为了确保起重机支腿液压系统的安全运行，需要在设计中考虑相应的安全措施。
例如，在液压系统中加装过载保护装置，当超负荷时能够自动停止液压泵的运行，避免对起重机和人员的伤害。
此外，还需要在液压系统中设置液压缸行程限位开关，防止液压缸过度伸缩或缩回，影响起重机的工作效果和安全性。
总结汽车起重机支腿液压系统是重要的功能性系统，能够实现起重机的支撑和平衡。
《液压传动》课程教学大纲一、课程名称（中英文）中文名称：液压传动英文名称：Hydraulic Transmission二、课程编码及性质课程编码：0800021课程性质：必修课三、学时与学分总学时：24学分：1.5四、先修课程流体力学、机械原理与机械设计、机械制图、工程控制基础等五、授课对象本课程面向材料成型及控制工程专业学生开设。
六、课程教学目的本课程是本专业的学科基础课，课程的主要目标包括：1、系统掌握液压传动的基本原理和结构组成，了解各主要元件（动力元件、执行元件、控制元件、辅助元件）的结构特征及液压传动基本控制回路的作用，为专业核心课程《材料成形装备及自动化》等的学习奠定基础；2、了解常见的液压驱动的材料成型及控制工程专业（行业）设备、实验仪器的工作原理及结构，具备调控常用设备及仪器参数，进行测控和维护的能力；3、掌握材料成型及控制工程专业（行业）装备的液压系统传动特点，掌握复杂工程设备的液压系统的设计方法；4、具备进行材料成型及控制工程专业（行业）复杂设备的液压驱动及控制系统设计的能力。
表1 课程目标对毕业要求的支撑关系七、教学重点与难点：（1）对液体压力的形成、液压传动原理（帕斯卡原理）及组成的理解；（2）液压泵的工作原理及其工作的三个必要条件，液压泵的性能参数；（3）齿轮泵的工作原理、困油现象及消除措施，齿轮泵的特点及提高效率齿轮泵工作效率的方法；叶片泵的种类、工作原理及特点；柱塞泵的种类、工作原理及特点；（4）液压泵与液压马达在结构及性能上的区别；常用液压缸的结构组成、特征及其参数计算；（5）常用液压控制阀（压力控制阀、流量控制阀、方向控制阀）的种类与作用、工作原理及特点，表示符号；（6）电液比例阀的原理、特点及种类；逻辑阀的组成、种类及特点；电液数字阀和电液伺服阀的种类、特点；（7）液压基本回路（压力控制回路、速度控制回路、方向控制回路、多缸工作控制回路）的工作原理，各工作阀的作用，典型回路的工作压力、运动速度等主要参数计算。
优秀论文审核通过未经允许切勿外传目录引言............................................................................................................................................正文............................................................................................................................................1.1 液压传动系统的特点.........................................................................................1.2 液压传动应用于汽车起重机上的优缺点 ........................................................2 汽车起重机总体方案设计 ...........................................................................................2.1 传动型式的选定.................................................................................................2.2 动力装置的选定.................................................................................................2.3 起升机构液压油路方案设计 ............................................................................2.4 支臂控制机构液压油路方案设计 ....................................................................2.5 回转机构液压油路方案设计 ............................................................................2.6 支腿机构液压油路方案设计 ............................................................................3 起重机液压系统元件的选择 ......................................................................................3.1汽车起重机液压系统功能、组成和工作特点 ...............................................3.2 典型工况分析及对系统的要求 (1)4 起重机各液压回路组成原理和性能分析 (1)4.1 汽车起重机典型液压系统原理图 (1)4.2 起升回路 (1)4.3 变幅回路 (1)4.4 伸缩回路 (1)4.5 回转回路 (1)4.6 支腿回路 (1)4.7 制动回路 (1)5 起重机液压系统的常见故障及预防 (2)5.1 起重机液压系统的主要故障 (2)5.2 汽车起重机液压系统故障的预防 (2)5.3 起重机液压系统故障的排除 (2)结论 (2)致谢 (2)参考文献 (2)引言汽车起重机是各种工程建筑广泛应用的起重设备,是用来对物料进行起重、运输、装卸或安装等作业的机械设备，在工业和民用建筑中作为主要施工机械而得到广泛运用。
汽车起重机液压系统设计汽车起重机液压系统设计是指根据起重机的工作原理和要求，设计出满足其运行需求的液压系统。
液压系统是一种通过液体传递压力和控制动作的力传递系统，常用于重型机械设备中。
以下是一种1200字以上的汽车起重机液压系统设计方案：1.系统结构设计汽车起重机液压系统主要包括液压冷却系统、液压动力系统和液压控制系统。
液压冷却系统用于降低液压油温度，确保液压系统的正常工作；液压动力系统主要由液压泵、液压缸和阀门组件等组成，提供液压能量以实现起重机的动作；液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。
2.液压冷却系统设计液压冷却系统采用水冷方式，通过水冷却器降低液压油温度，确保液压系统的稳定工作。
水冷却系统设计应考虑流量、温度和压力等参数，选定适合起重机需求的水冷却器。
同时，还应设置液压油温度传感器和冷却水温度传感器，实时监测液压油和冷却水的温度，并通过控制系统对冷却水流量和泵的运行状态进行控制。
3.液压动力系统设计液压动力系统主要由液压泵、液压缸和阀门组件等组成。
液压泵通过驱动发动机输出液压能量，提供动力给液压缸实现起重机的运行。
液压泵选型时考虑起重机的额定载荷、工作速度和工作环境等因素，选用流量和压力适合的液压泵。
液压缸根据起重机的使用要求和结构设计，选用适当尺寸和压力等级的液压缸。
液压阀门组件包括方向阀、流量阀和压力阀等，通过控制液压动力的通断、流量和压力，实现起重机的精确控制。
4.液压控制系统设计液压控制系统用于控制液压动力系统的工作状态，实现起重机的精确操作。
液压控制系统应包括液压控制阀、传感器和控制器等。
液压控制阀根据起重机的动作要求和功能设计，选用相应数量和类型的液压控制阀，如二位四通阀、比例阀和伺服阀等。
传感器主要包括液压油压力传感器和液压油位传感器，通过监测液压系统中的压力和油位等参数，实时反馈给控制器进行处理。
控制器根据传感器的反馈信号，通过控制液压阀来实现起重机的精确操作，包括起重、下降、伸缩等动作。
汽车起重机液压系统工作原理首先，液压泵是液压系统的动力源，通过转动传动装置和输入端的动力源（如发动机）相连，将机械能转变为液体能量。
液压泵将液体从液压油箱抽取出来，通过液压管路输送到液压缸。
液压缸是起重机液压系统的执行机构，在液压系统中起到将液压能量转换为机械能量的作用。
液压缸一般由活塞、活塞杆和缸体组成。
当液体从液压泵进入液压缸的一侧时，液压缸的另一侧将存储在其中的液体排出。
液体在液压缸中的压力会使活塞向外移动，驱动起重机移动或提升物体。
液压阀是起重机液压系统的控制装置，用于控制液体的流动和液压系统的工作。
液压阀根据液体的压力和流量，来控制液体进出液压缸的速度、方向和压力。
例如，当需要控制起重机提升速度时，液压阀会调整液压泵输送的液体流量；当需要控制起重机移动方向时，液压阀会控制液压缸的液体进出口。
液压油箱是液压系统的储液装置，用于储存液体并对其进行冷却。
液压油箱是一个密封的容器，内部装有液压油，用于向液压泵提供液体。
液压油箱还设有油温传感器和油液过滤器，用于监测和调节液压油的温度和质量，保证液压系统的正常运行。
在汽车起重机液压系统的工作过程中，液压泵抽取液体从液压油箱进入液压缸，使活塞移动，从而实现吊运物体的目的。
液体的压力和流量通过液压阀控制，可以根据需求进行调节。
当液体进入液压缸的一侧时，另一侧的液体被排出液压缸，并返回液压油箱循环使用。
总结起来，汽车起重机液压系统的工作原理是利用液压泵将机械能转换成液体能量，通过液压阀控制液体的压力和流量，驱动液压缸实现起重机的移动和吊运物体的功能。
液压油箱用于储存液体并对其进行冷却，确保液压系统的正常运行。
这种工作原理使得起重机具有稳定、高效、精确的起重能力，广泛应用于各个领域。
汽车起重机支腿液压系统设计摘要本设计在分析汽车起重机的功能、组成和工作特点的基础上，并结合国内外汽车起重机的运用现状和发展趋势，设计了一款中小吨位汽车起重机底盘支腿液压系统。
在设计本机液压系统中，通过阅读大量国内外相关资料和调研市场上已存在产品，对中小吨位汽车起重机的功能和工作原理进行了深入的了解和分析，具体分析了汽车起重机液压系统的功能、组成、工作特点以及系统类型，总结出液压传动在汽车起重机应用中的优缺点。
根据汽车起重机的工作特点对支腿液压系统进行典型工况分析，确定了液压系统要求；结合液压系统原理拟定支腿液压系统底盘分布图、支腿液压管路图。
根据汽车起重机的技术参数对液压系统进行了设计计算，确定了液压系统元件；并结合支腿机构的主要参数对支腿机构强度校核与稳定性分析，对支腿回路的组成原理和性能进行分析；通过对系统压力损失的验算和发热校核，检验液压系统设计的合理性。
关键词：汽车起重机；液压系统；支腿液压；设计计算Hydraulic system design of Outrigger of truck craneABSTRACTThe design analysis of truck crane on the basis of the functions, composition and characteristics of work, application situation and development trend of domestic and international truck crane, designed a hydraulic system for small and medium tonnage truck crane chassis legs. In the design of the hydraulic system, by reading a lot of relevant information already exists on the market and research products at home and abroad, for small and medium tonnage truck crane capabilities and in-depth understanding and analysis of the working principle, specific analysis of crane hydraulic system characteristics and system functions, composition, work type, summary of advantages and disadvantages in application of hydraulic truck crane. Legs according to the characteristics of truck crane hydraulic system analysis of typical conditions, determine the hydraulic system requirements; combination of hydraulic system for hydraulic system developed leg base map, the hydraulic support leg pipe. According to the technical parameters of the crane on the design and calculation of hydraulic systems, hydraulic system components were identified and combined with leg mechanism of main parameters on leg strength and stability analysis of mechanism, composition theory and performance analysis of the leg loops through to system pressure loss calculation and heat checking, inspection of hydraulic system design of rationality.KEY WORDS: Truck crane Hydraulic system, Outrigger hydraulic, Design calculations目录前言 (1)第1章液压系统在起重机上的应用 (2)1.1汽车起重机简介 (2)1.2 QY100K汽车起重机主要性能参数 (3)1.2.1 行驶状态下的主要技术参数如下 (3)1.2.2 作业状态参数 (3)1.2.3 起重臂性能参数 (3)1.2.4支腿技术参数 (3)1.3 液压系统的类型 (3)1.4 液压传动应用于汽车起重机上的优缺点 (4)1.4.1 在起重机的结构和技术性能上的优点 (4)1.4.2 在经济上的优点 (4)第2章下车支腿的确定、支腿液压系统的设计 (6)2.2起重机支腿的选择 (6)2.1.1支腿形式的确定 (6)2.1.2 H形支腿的工作原理 (6)2.2支腿液压回路的设计 (8)2.2.1支腿液压回路的作用 (8)2.2.2支腿液压回路的性能要求 (8)2.2.3 QY100K液压系统原理说明 (8)2.2.4 中小吨位汽车起重机支腿液压回路分析 (11)2.2.5 两种液压支腿回路的比较 (12)第3章起重机支腿液压系统原件的确定 (14)3.1 系统压力的确定 (14)3.1.1 液压系统各回路计算及主要元件的选择 (14)3.2 支腿压力计算 (14)3.2.1 计算工况及载荷 (14)3.2.2 按三点支撑的压力计算 (15)3.3 水平支腿液压缸作用力的确定 (17)3.4 各种液压缸尺寸的确定 (17)3.4.1 垂直液压油缸尺寸的确定 (17)3.5 液压缸伸缩速度及流量的计算 (20)3.5.1 垂直液压缸伸缩速度及流量的计算 (20)3.5.2 水平液压缸伸缩速度及流量的计算 (20)3.6 液压泵的工作压力及排量的确定,液压泵的选择 (21)3.6.1 液压泵额定工作压力的确定 (21)3.6.2液压泵额定流量的计算 (23)3.6.3 液压泵的选择 (23)第4章支腿液压系统附件的选用 (23)4.1液压油箱的设计 (24)4.1.1油箱的基本功能和分类 (24)4.1.2 油箱的设计要点 (24)4.1.3油箱容积确定 (25)4.1.4油箱附件的选取 (27)4.2 油管的确定 (30)4.3液压传动的工作介质（液压油） (32)4.4 液压系统能量的分析与计算 (33)4.4.1 各工况下压力损失的计算 (33)结论 (38)谢辞........................................................................... 错误！未定义书签。

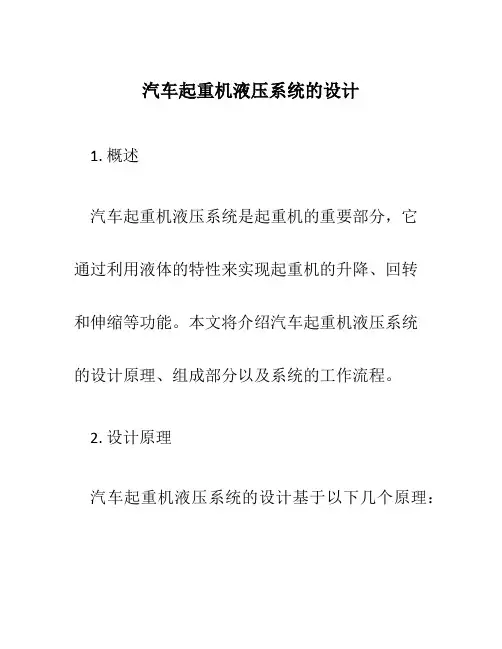

汽车起重机液压系统的设计1. 概述汽车起重机液压系统是起重机的重要部分，它通过利用液体的特性来实现起重机的升降、回转和伸缩等功能。
本文将介绍汽车起重机液压系统的设计原理、组成部分以及系统的工作流程。
2. 设计原理汽车起重机液压系统的设计基于以下几个原理：2.1. 液体传动原理液压系统利用液体的压力传递力量。
当液体在密闭管道中被压缩时，压力会均匀传递到液体中，使得液体产生推力。
通过将液体推力传递到不同的液压缸或液压马达上，可以实现起重机的升降、回转和伸缩等动作。
2.2. 流体力学原理液压系统利用流体运动产生的能量来提供力量。
当液体通过窄缝或阀门等狭窄通道时，其速度会提高，同时压力也会增加。
通过合理地设计通道和阀门，可以实现流体的加速和减速，从而控制液压系统的动作速度和力量大小。
3. 组成部分汽车起重机液压系统主要由以下几个组成部分构成：3.1. 液压泵液压泵是液压系统的动力源，它通过驱动装置来产生液体压力。
液压泵的工作原理类似于发动机的工作原理，它利用柱塞或齿轮的运动产生压力，并将液体推送到液压系统中。
3.2. 液压缸液压缸是液压系统的执行机构，它通过液体的推力来实现机械部件的运动。
液压缸通常由液压缸筒、活塞和密封装置等部分组成。
当液压缸接受液体的压力作用时，活塞会产生线性运动，从而实现起重机的升降、回转和伸缩等动作。
3.3. 液压阀液压阀是液压系统的控制装置，它通过控制液体的流动方向、流量和压力来控制液压系统的运动。
液压阀通常由阀体、阀芯和操作机构等部分组成。
根据液压系统的需求，液压系统可能会有多个液压阀，用于实现不同的控制功能。
3.4. 液压油箱液压油箱是液压系统的储液装置，它用于存储液压系统所需的液压油。
液压油箱通常由油箱本体、滤油器和油箱盖等部分构成。
液压油箱还可以具备冷却系统，用于控制液压油的温度，以确保液压系统的稳定工作。
4. 系统工作流程汽车起重机液压系统的工作流程如下：4.1. 系统启动：当起重机启动时，液压泵开始工作，产生液体压力。
