低压配电TN-EMC系统低压配电TN-EMC系统的论文摘要：随着现代化技术的发展和城市化进程的加速，电力工程作为关键的基础设施，保障着城市的正常运转和生产生活的需要。
在这样的背景下，低压配电系统作为电力工程中的重要分支，其安全稳定性直接影响着城市的正常运行。
本文主要为大家介绍低压配电TN-EMC系统的设计及其关键技术。
关键词：低压配电、TN-EMC、系统设计、关键技术1. 引言现代化城市生活离不开电力的支撑，而低压配电系统作为电力工程中的重要分支，其贡献不可低估。
随着城市用电负荷的不断增加，在配电系统的设计和运行中，必须要考虑到电磁兼容和适应性的问题。
电磁兼容（Electromagnetic Compatibility，EMC）指的是不同电子设备之间不会因为电磁波的干扰而彼此干扰的能力。
低压配电TN-EMC系统是一种能有效保障配电设备正常运行的新型系统，其提高了低压配电设备的抗干扰能力和适应能力，在本文中将对其系统设计及关键技术进行详细阐述。
2. TN-EMC系统概述TN-EMC系统是一种新型的低压配电系统，其采用了TN型接地方式，并通过电磁屏蔽技术进行电磁干扰的抑制，从而能够更好地保障配电设备的正常稳定运行。
TN-EMC系统的一些关键技术包括：电压单相接续、电磁干扰抑制技术、熔断器保护技术、配电控制技术、多路分配技术等。
3. TN-EMC系统设计在TN-EMC系统的设计过程中，需要充分考虑到配电系统的可靠性、稳定性和安全性。
在进行设计时，还需要满足以下要求：（1）从配电变压器以及到负载的各个部分，必须采用阻抗匹配的方式进行设计，以避免电磁干扰的发生。
（2）采用熔断器保护技术，对过载、短路等电力故障进行自动保护，以保障低压配电设备的正常运行。
（3）配电系统中应用新型的开关器件和控制方式，增强其智能化、自适应性和电磁兼容性。
（4）通过对高频噪声和尖峰电流的监测和分析，确定其发生的原因，并采取相应的技术手段进行抑制。

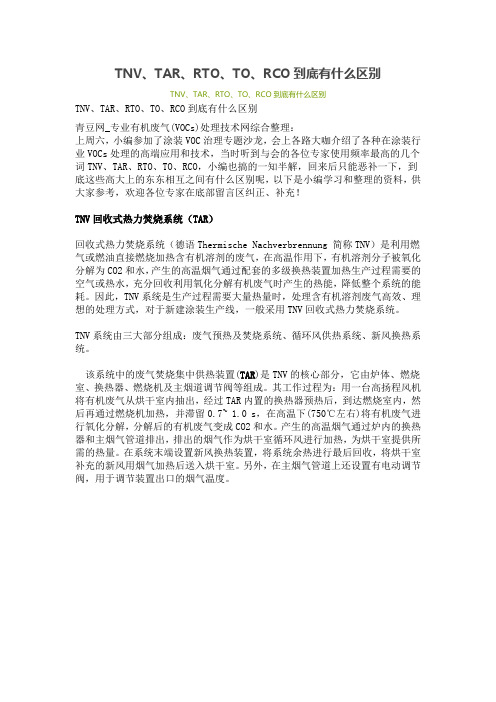

TNV、TAR、RTO、TO、RCO到底有什么区别TNV、TAR、RTO、TO、RCO到底有什么区别TNV、TAR、RTO、TO、RCO到底有什么区别青豆网_专业有机废气(VOCs)处理技术网综合整理：上周六，小编参加了涂装VOC治理专题沙龙，会上各路大咖介绍了各种在涂装行业VOCs处理的高端应用和技术，当时听到与会的各位专家使用频率最高的几个词TNV、TAR、RTO、TO、RCO，小编也搞的一知半解，回来后只能恶补一下，到底这些高大上的东东相互之间有什么区别呢，以下是小编学习和整理的资料，供大家参考，欢迎各位专家在底部留言区纠正、补充！TNV回收式热力焚烧系统（TAR）回收式热力焚烧系统（德语Thermische Nachverbrennung 简称TNV）是利用燃气或燃油直接燃烧加热含有机溶剂的废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，产生的高温烟气通过配套的多级换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。
因此，TNV系统是生产过程需要大量热量时，处理含有机溶剂废气高效、理想的处理方式，对于新建涂装生产线，一般采用TNV回收式热力焚烧系统。
TNV系统由三大部分组成：废气预热及焚烧系统、循环风供热系统、新风换热系统。
该系统中的废气焚烧集中供热装置(TAR)是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成。
其工作过程为：用一台高扬程风机将有机废气从烘干室内抽出，经过TAR内置的换热器预热后，到达燃烧室内，然后再通过燃烧机加热，并滞留0.7~ 1.0 s，在高温下(750℃左右)将有机废气进行氧化分解，分解后的有机废气变成CO2和水。
产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室循环风进行加热，为烘干室提供所需的热量。
在系统末端设置新风换热装置，将系统余热进行最后回收，将烘干室补充的新风用烟气加热后送入烘干室。
热回收式热力焚烧系统（TNV）及余热回收利用技术在涂装车间的应用作者：韦新明来源：《中国科技博览》2015年第26期[摘要]介绍涂装线烘干室热回收式热力焚烧系统（TNV）的工作原理、基本组成，通过实例说明热回收式热力焚烧系统（TNV）废气净化效果及余热回收效益。
[关键词]涂装线；烘干室；TNV；余热回收中图分类号：TG736 文献标识码：A 文章编号：1009-914X（2015）26-0193-02一、前言在整车生产环节中涂装线是耗能最大的生产单元，其能耗占整车生产企业能耗的50%以上，能耗的费用直接影响企业的生产成本。
国内生产涂装线的汽车生产企业由于没有废气焚烧系统及余热利用装置，烘干炉加温炉产生的高达250℃以上烟气全部排到大气中，其中的热量也随之排放掉，造成极大的能源浪费。
同时，烘干车身产生的废气没有得到处理直接排向大气，严重污染环境。
汽车涂装线全面应用废气焚烧系统及余热回收利用的节能技术，对促进汽车涂装线节能降耗，提高汽车涂装线的市场竞争力有重要的意义。
基于上述原因，我司在新基地涂装线烘干室建设中需投入废气处理及余热回收装置。
目前汽车整车生产线废气处理主要有热回收式热力焚烧系统（TNV）和蓄热式热力焚烧系统（RTO），而我司采用的是热回收式热力焚烧系统（TNV），选择理由如下：a、流程上：RTO系统是三个烘炉废气集中送至蓄热式RTO焚烧炉焚烧，直接排空，废气排空温度较高，蓄热式RTO焚烧炉占地面积大。
烘干室供热由四元体单独提供。
废气净化率达90%--95%；TNV系统是每个烘干室设一个焚烧炉，有机废气通过焚烧后，经过多个三元体换热后，最终排空废气温度较低，余热充分利用，节能，且占地面积小。
烘干室供热由三元体换热提供。
废气净化率达99%。
b、成本上：RTO通过多台四元体给烘干炉供热，TNV是通过多台三元体换热，其中四元体比三元体多一燃烧装置，成本高。
另外，TNV比RTO多两台焚烧炉，总体折算后，总价差不多。
110kV智能变电站电气设计的特点分析110kV智能变电站是电力系统中重要的设备之一，它的电气设计对于整个电力系统的安全稳定运行和高效运转起着关键的作用。
本文将就110kV智能变电站的电气设计特点进行分析，以便更好地理解其在电力系统中的作用和意义。
110kV智能变电站的电气设计特点主要包括以下几个方面：一是高可靠性；二是智能化；三是节能环保；四是便捷维护。
110kV智能变电站的电气设计具有很高的可靠性。
作为电力系统中的核心设备之一，变电站的可靠性直接关系到整个电力系统的安全稳定运行。
110kV智能变电站采用了先进的电气设备和技术，如GIS、数字化保护等，能够有效地提高设备的可靠性和运行稳定性。
智能变电站还采用了双电源供电、备用开关设备等措施，以确保设备在各种突发情况下能够及时、可靠地运行，保障电力系统的稳定供电。
110kV智能变电站具有智能化的特点。
随着信息技术的不断发展，智能化已成为各行各业的发展趋势，电力行业也不例外。
智能变电站通过引入先进的智能设备和自动化控制系统，能够实现远程监控、故障诊断、自动化运行等功能，提高了设备的智能化水平，减少了人为的操作和干预，提高了运行效率和安全性。
110kV智能变电站注重节能环保。
现代社会对于能源的节约和环境的保护要求越来越高，电力行业也在不断探索新的节能环保技术。
智能变电站在设计中充分考虑了设备的能效，采用了节能型设备和技术，如变压器的无功补偿、设备的低功耗设计等，既提高了设备的运行效率，又减少了能源的浪费，达到了节能环保的目的。
110kV智能变电站的电气设计具有便捷维护的特点。
设备的日常维护和检修对于设备的长期稳定运行至关重要。
智能变电站在设计之初就考虑了设备的可维护性，采用了模块化设计、远程诊断等技术，使得设备的维护更加便捷和高效，大大减少了维护的成本和时间。
110kV智能变电站的电气设计具有很高的可靠性、智能化、节能环保和便捷维护的特点，这些特点不仅提高了设备的运行可靠性和安全性，也符合了当今社会对于节能环保和自动化智能化的要求。

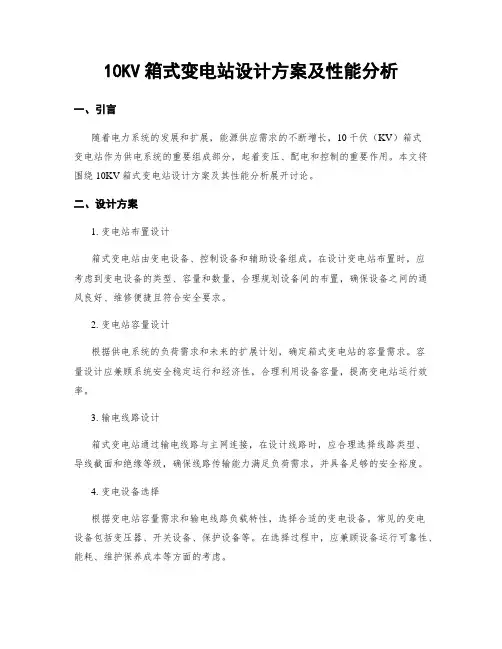

10KV箱式变电站设计方案及性能分析一、引言随着电力系统的发展和扩展，能源供应需求的不断增长，10千伏（KV）箱式变电站作为供电系统的重要组成部分，起着变压、配电和控制的重要作用。
本文将围绕10KV箱式变电站设计方案及其性能分析展开讨论。
二、设计方案1. 变电站布置设计箱式变电站由变电设备、控制设备和辅助设备组成。
在设计变电站布置时，应考虑到变电设备的类型、容量和数量，合理规划设备间的布置，确保设备之间的通风良好、维修便捷且符合安全要求。
2. 变电站容量设计根据供电系统的负荷需求和未来的扩展计划，确定箱式变电站的容量需求。
容量设计应兼顾系统安全稳定运行和经济性，合理利用设备容量，提高变电站运行效率。
3. 输电线路设计箱式变电站通过输电线路与主网连接，在设计线路时，应合理选择线路类型、导线截面和绝缘等级，确保线路传输能力满足负荷需求，并具备足够的安全裕度。
4. 变电设备选择根据变电站容量需求和输电线路负载特性，选择合适的变电设备。
常见的变电设备包括变压器、开关设备、保护设备等。
在选择过程中，应兼顾设备运行可靠性、能耗、维护保养成本等方面的考虑。
三、性能分析1. 运行可靠性分析对于10KV箱式变电站，运行可靠性是一个重要指标。
通过对变电设备的寿命分析、设备故障率、可靠性指标等进行评估，可以判断变电站的运行可靠性水平，并提出必要的改进措施。
2. 输电损耗分析输电损耗是指在输电过程中由于电线电缆材料、线路长度、导线截面等因素导致的能量损失。
通过对箱式变电站的输电线路进行损耗分析，可以评估电能传输的效率，并且优化线路设计以降低损耗。
3. 安全性分析安全是箱式变电站设计的首要考虑因素。
通过对变电设备和输电线路的安全性进行分析，可以识别潜在的安全风险，并提出相应的风险控制策略，以保障变电站的正常运行和操作人员的人身安全。
4. 维护保养成本分析箱式变电站的设备需要进行定期的维护和保养，这对于保障设备运行稳定性至关重要。

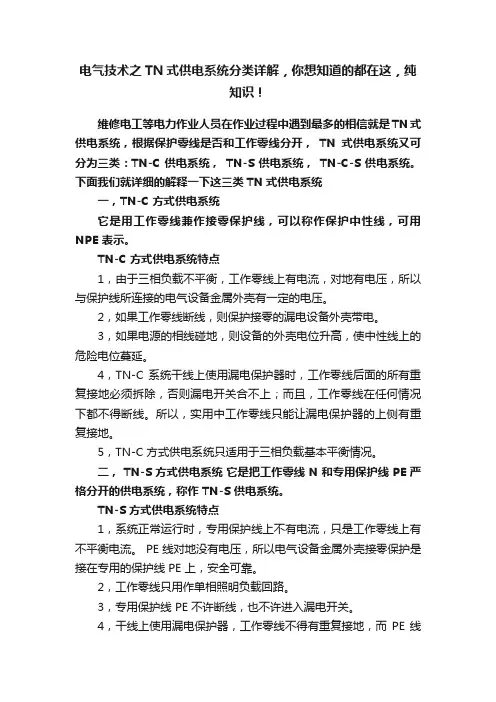

电气技术之TN式供电系统分类详解，你想知道的都在这，纯知识！维修电工等电力作业人员在作业过程中遇到最多的相信就是TN式供电系统，根据保护零线是否和工作零线分开，TN式供电系统又可分为三类：TN-C供电系统，TN-S供电系统，TN-C-S供电系统。
下面我们就详细的解释一下这三类TN式供电系统一，TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示。
TN-C 方式供电系统特点1，由于三相负载不平衡，工作零线上有电流，对地有电压，所以与保护线所连接的电气设备金属外壳有一定的电压。
2，如果工作零线断线，则保护接零的漏电设备外壳带电。
3，如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4，TN-C 系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5，TN-C 方式供电系统只适用于三相负载基本平衡情况。
二， TN-S 方式供电系统它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统。
TN-S 方式供电系统特点1，系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。
2，工作零线只用作单相照明负载回路。
3，专用保护线 PE 不许断线，也不许进入漏电开关。
4，干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器，所以TN-S 系统供电干线上也可以安装漏电保护器。
5，TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统。
三， TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是 TN-C 方式供电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE 线。
浅析TN系统的应用特点及等电位联结的必要性TN系统是工业与民用建筑电气低压电气装置使用的一种重要接地系统，而等电位联结是间接接触防护的一种保护措施，本文重点分析TN系统的设计分类、应用特点及相关注意事项，以及等电位联结保护防电击的必要性。
标签：TN系统；接地；等电位联结1 系统的接地及TN系统的分类在供电系统中，接地是个十分重要和复杂的问题，它关系到人身和财产的安全以及电气装置和设备功能的正常发挥。
供电系统有两个接地：一个是系统内电源端带电导体的接地，另一个是负荷端电气装置外露导电部分的接地。
就低压供电系统而言，前者通常是变压器、发电机等中性点的接地，称作系统接地，是使系统取得大地电位为参考电位，降低系统对地绝缘水平的要求，保证系统的正常和安全运行。
另一个是指电气装置内电气设备金属外壳、布线金属管槽等外露导电部分的接地，称作保护接地。
保护接地又分两个含义，一是指电气回路导体或电气设备外壳与大地的连接，对接地电阻有要求；另一是指该需接地部分与代替大地的某一导体相连接，这时以该导体的电位为参考电位而不是以大地的电位为参考电位，不提对接地电阻的要求，而只要求等电位联结系统的低阻抗，例如用飞机的机舱、汽车的车身以及建筑物的一些金属部分作等电位联结系统。
TN系统是接地系统中的一种，它代表电源的一点（通常是中性点）与大地直接连接，是不经阻抗直接接地，电气装置的外露导电部分通过与接地的电源中性点的连接而接地。
TN系统按中性线和PE线的不同组合方式分为三种类型：（1）TN-C系统：在全系统内N线和PE线是合一的。
（2）TN-S系统：在全系统内N线和PE线是分开的。
（3）TN-C-S系统：在全系统内，仅在电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。
2 TN系统分类的特点和较适用场所2.1 TN-C系统优点：TN-C系统内的PEN线起PE线和N线的作用，可以节省一根导线，比较经济。
缺点：（1）如果系统为一个单相回路，当PEN线中断时，设备金属外壳对地将带220V的故障电压，电击死亡的危险很大。
TNV技术的特点分析及系统设计作者：机械工业第九设计研究院徐丽斌来源：AI汽车制造业TNV—热回收式热力焚烧系统是利用燃气或燃油直接燃烧加热含有机溶剂废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，高温烟气通过配套的换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。
因此，TNV是生产过程需要大量热量时，处理高浓度有机废气和废液高效、理想的处理方式。
根据TNV技术的工作原理，我院开发设计了废气焚烧集中供热系统，用于汽车涂装车身表面烘干。
TNV系统组成TNV系统由三大部分组成：废气预热及焚烧系统——废气焚烧集中供热装置、抽废气风机以及废气管路；循环风供热系统——烟气换热装置、烟气管路及烟气管路上的电动调节阀；新风换热系统——新风换热装置、补新风风机、补新风管路及烟气排放管路，具体如图1所示。
图1 TNV系统组成1. 废气预热及焚烧系统该系统中的废气焚烧集中供热装置是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成（见图2）。
其工作过程为：用一台高压头风机将有机废气从烘干室内抽出，经过废气焚烧集中供热装置的内置换热器预热后，到达燃烧室内，然后再通过燃烧机加热，在高温下（750℃左右）将有机废气进行氧化分解，分解后的有机废气变成CO2和水。
产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室热源进行余热利用。
另外，在主烟气管道上还设置有电动调节阀，用于调节装置出口的烟气温度。
图2 废气焚烧集中供热装置该废气焚烧集中供热装置的特点包括：有机废气在燃烧室的逗留时间为1～2s；有机废气分解率大于99％；热回收率可达76％；燃烧器输出的调节比可达26∶1，最高可达40∶1。
2. 多级换热加热系统该系统包括几台烟气换热装置（见图3），它们被串联起来使用，利用烟气对烘干室的循环风进行加热，为烘干室提供所需的热量。
该装置采用插入式无涡壳耐热风机，顶部烟气管路自带电动调节阀，进入换热器的烟气量可以无极调节，控制灵活、运行可靠。
tnv焚烧有机废气原理小伙伴们！今天咱们来唠唠这个TNV焚烧有机废气的原理，可有趣啦。
咱先得知道啥是有机废气。
你想啊，在好多工业生产过程里，就会产生那些含有有机化合物的废气。
这些废气要是直接排到大气里，那可就像调皮捣蛋的小怪兽，会给环境带来好多麻烦呢。
这时候，TNV焚烧就像超级英雄一样登场啦。
TNV系统里有个很关键的部分就是燃烧器。
这个燃烧器就像是一个大火炉，专门等着那些有机废气进来。
当有机废气被送进这个燃烧器的时候，就像是一群小绵羊走进了大灰狼的领地。
不过这里的“大灰狼”可是要把这些有机废气变得无害化的哦。
燃烧需要啥呢？氧气呀。
就像咱们人呼吸一样，有机废气在燃烧器里燃烧也离不开氧气。
所以系统会给燃烧器提供适量的空气，这里面就包含了氧气。
有机废气和氧气在燃烧器里一见面，就开始发生奇妙的反应啦。
有机废气里的那些有机化合物，大部分都是由碳、氢这些元素组成的。
在燃烧的过程中，碳就和氧气结合变成二氧化碳，氢呢就和氧气变成水。
这就好比是一场化学舞会，每个元素都找到自己的舞伴，然后变成了全新的、对环境相对友好的东西。
你看，二氧化碳和水，虽然二氧化碳现在也被关注有温室效应，但比起那些有机废气里原来复杂又有害的物质，那可是好太多啦。
而且这个燃烧的温度很重要哦。
就像做菜的时候火候要掌握好一样。
TNV焚烧有机废气的时候，要把温度控制在一个合适的范围。
如果温度太低，那些有机废气可能就烧不完全，就像饭没煮熟一样，还是会有残留的有害物质。
要是温度太高呢，一方面可能会消耗更多的能源，另一方面对设备的要求也更高，就有点得不偿失啦。
在整个TNV焚烧有机废气的过程中，还有一个很贴心的设计呢。
那就是热量的回收利用。
你想啊，燃烧的时候产生了热量，要是就这么浪费掉，多可惜呀。
所以这个系统会把燃烧产生的热量回收起来，用来预热进入燃烧器的空气或者有机废气。
这就像是把用过的热水再利用起来，用来加热新的冷水一样，既环保又节能呢。
这个TNV焚烧有机废气的原理其实就像是一个精心设计的魔法阵。
TNV技术的特点分析及系统设计
徐丽斌;牟士文
【期刊名称】《汽车制造业》
【年(卷),期】2009(000)015
【摘要】TNV技术是一种既能处理汽车涂装车身表面在烘干室内产生的废气。
又能为烘干室提供热源的方法。
与以往烘干室的废气处理及供热方法相比，该技术是目前解决烘干室节能环保问题行之有效的方法之一。
【总页数】4页(P65-68)
【作者】徐丽斌;牟士文
【作者单位】机械工业第九设计研究院
【正文语种】中文
【中图分类】U461.1
【相关文献】
1.网络技术在大型综合体育赛事网络制播业务中的应用与技术特点——北京奥运会中央电视台基础网络系统设计与应用概述 [J], 顾军
2.视频技术革命的发展特点分析及前景预测——中国通信技术革命的历史回顾与展望 [J], 全弘林
3.HXD3C电力机车列车供电控制系统设计开发及技术特点 [J], 邓林峰;
4.天荒坪抽水蓄能电站控制系统设计特点及技术发展 [J], 傅新芬;羊鸣;郑波;王运罡
5.高层房屋建筑施工技术特点分析及施工技术要点探究 [J], 熊奇
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈10kV光伏并网发电系统设计摘要：本文主要对10kV光伏并网发电系统设计进一步分析了解。
光伏产业是未来新能源领域中最为重要的产业，将占据电力市场不容小聚的一席之地，并成为电力的主要来源之一。
关键词：10kV；光伏并网；发电；系统引言：在生态环境恶化、气候变暖、人们环保意识日益增强和全球资源消费日益紧张的大环境下，人类在不断尝试寻找新的可代替能源，光伏发电必将成为可再生能源领域的一支主力军。
作为分布式发电的一种，光伏并网系统区别于离网光伏发电系统其工作特点是将光伏电池组件产生的直流电经并网逆变器及相关滤波设备的逆变、滤波等转换成符合电网要求的交流电，然后通过中低压配网直接进入大电网或公共电网。
一、并网光伏系统的技术简述光资源分布及光箱射所具有的波动性、间歇性、不均衡性、随机性等特点导致光伏电站可调可控能力差，因此，不同容量、不同电压等级、不同并网方式的光伏电源接入不同配电网的要求是不同的。
光伏发电相比较常规发电具有天然的局限性，其发电特性有别于常规发电方式，从并网的角度常规发电的并网技术条件和接入的计算方法是不适用于光伏并网的；另一方面，目前对光伏电源并网和电网么间的相互影响还没有进行系统深入的研究，没有形成全面、明确、可操作的管理标准和技术规范，相关的电力部口、公司难以从电能质量、稳定性、可靠性、安全性和规范管理的角度对并网光伏电源进行全面可信的评估，从而增加了光伏电源并网的复杂性和困难性。
二、并网光伏发电系统的特点：（1）光伏发电系统输出功率、输出电力等受天气影响很大，尤其在多云、阴雨等光照不足的天气时发电功率等发电指标会出现较大的变化；（2）现有的光伏系统输出功率的功率因数一般为１，为纯有功功率，并网逆变器的控制采用控制输出电流、跟踪并网电压的方式，但随着光伏技术的发展和相关规定和标准的颁布，越来越多的光伏逆变器产品己经具备无功控制、调频、调压功能；（3）光伏电池阵列的输出功率随太阳照射和温度的变化会有一定的变化，但是通过一定的控制机制干预会有一个最大功率点。
TNV技术的特点分析及系统设计作者：机械工业第九设计研究院徐丽斌TNV—热回收式热力焚烧系统是利用燃气或燃油直接燃烧加热含有机溶剂废气，在高温作用下，有机溶剂分子被氧化分解为CO2和水，高温烟气通过配套的换热装置加热生产过程需要的空气或热水，充分回收利用氧化分解有机废气时产生的热能，降低整个系统的能耗。
因此，TNV是生产过程需要大量热量时，处理高浓度有机废气和废液高效、理想的处理方式。
根据TNV技术的工作原理，我院开发设计了废气焚烧集中供热系统，用于汽车涂装车身表面烘干。
TNV系统组成TNV系统由三大部分组成：废气预热及焚烧系统——废气焚烧集中供热装置、抽废气风机以及废气管路；循环风供热系统——烟气换热装置、烟气管路及烟气管路上的电动调节阀；新风换热系统——新风换热装置、补新风风机、补新风管路及烟气排放管路，具体如图1所示。
1. 废气预热及焚烧系统该系统中的废气焚烧集中供热装置是TNV的核心部分，它由炉体、燃烧室、换热器、燃烧机及主烟道调节阀等组成（见图2）。
其工作过程为：用一台高压头风机将有机废气从烘干室内抽出，经过废气焚烧集中供热装置的内置换热器预热后，到达燃烧室内，然后再通过燃烧机加热，在高温下（750℃左右）将有机废气进行氧化分解，分解后的有机废气变成CO2和水。
产生的高温烟气通过炉内的换热器和主烟气管道排出，排出的烟气作为烘干室热源进行余热利用。
另外，在主烟气管道上还设置有电动调节阀，用于调节装置出口的烟气温度。
图2 废气焚烧集中供热装置该废气焚烧集中供热装置的特点包括：有机废气在燃烧室的逗留时间为1～2s；有机废气分解率大于99％；热回收率可达76％；燃烧器输出的调节比可达26∶1，最高可达40∶1。
2. 多级换热加热系统该系统包括几台烟气换热装置（见图3），它们被串联起来使用，利用烟气对烘干室的循环风进行加热，为烘干室提供所需的热量。
该装置采用插入式无涡壳耐热风机，顶部烟气管路自带电动调节阀，进入换热器的烟气量可以无极调节，控制灵活、运行可靠。
图3 烟气换热装置3. 新风换热系统新风换热系统的作用是用烟气加热后的新鲜风补充进烘干室内。
新风换热装置是新风换热系统中的核心部件，该装置一般放置在系统末端，其作用是将系统余热进行最后回收，将烘干室补充的新风加热后送入烘干室。
该装置的烟气出口设有电动调节阀，根据需要可以控制烟气的出口温度或新风换热后的温度。
TNV系统工作原理图4为TNV技术的原理图，其工作原理为：用风机将烘干室内的废气抽出，送入废气焚烧集中供热装置，在燃烧室内经约750℃的高温氧化燃烧，将废气完全分解，变成CO2和水，产生的高温烟气在为烘干室供热时被回收，经过多级换热后，最终排放的烟气温度可以控制在160℃左右。
图4 TNV供热系统原理TNV系统技术特点与常规供热方法相比，TNV技术具有以下特点：1. 废气处理量的选取原则与常规设计不同常规设计需要的废气处理量是按照溶剂爆炸极限计算的，虽然补充的新鲜空气量可以满足烘干室内溶剂不发生爆炸，但是室内残留的溶剂含量仍然会导致入口处空气遇冷结露滴油。
TNV系统选取的废气处理量，一般要按照烘干室所需热量来计算，这个量远大于按爆炸极限计算的废气处理量，因此相当于补入的新鲜空气量较大，这样既能满足废气处理，为烘干室提供热源，又能减少室内溶剂的浓度。
2. 多级换热常规设计废气经过废气焚烧集中供热装置焚烧处理后，仅用作1级利用，造成烟气中的热量不能被充分利用，导致排烟温度过高，不仅对设备的使用寿命造成影响，而且污染环境，浪费能源。
TNV系统使用多级换热，一般为3级或4级，废气焚烧集中供热装置本身还含有废气预热器，该预热器面积大，能将废气从烘干室内温度进一步预热，进而有效节省燃料。
3. 燃烧无需额外补充新鲜空气常规设计中，废气焚烧集中供热装置采用的燃烧机为新风助燃，加热新风需要消耗部分燃料，浪费能源。
TNV系统中废气焚烧集中供热装置燃烧机采用废气助燃方式，充分利用废气中的含氧量，不用额外再补充新鲜空气，进一步节省了燃料消耗和能源。
主要参数分析及计算下面以某汽车厂10万辆汽车涂装生产线面漆烘干室为例，分析TNV系统的主要参数选取及计算。
1. 主要参数及计算依据TNV系统中的主要参数有两个：一是烘干室所需热量（包括工作运行和冷炉升温）；二是废气处理量。
根据它们，才能计算出最终烘干室需要的燃料消耗量。
图5 TNV供热模型首先需要建立一个TNV供热模型（见图5），根据供热模型可列出如下公式：Q1+Q5 =Q3+Q2+Q4 (公式1)式中，Q1是总的热量来源，即燃料实际消耗量（m3/h）；Q2是最终排放掉的热量，受排放温度的影响，排放温度越低，排放掉的热量越少，即燃料利用率越高；Q3是烘干室实际需要的热量，分为工作时和冷炉升温时两种情况；Q4是补充入烘干内的热量；Q5是从烘干室内抽走的热量。
热量计算的基本公式为：Q=Vc（te-t0）（公式2）式中，V为废气处理量，c为烟气体积比热；te为烟气温度；t0为标准状况下气体温度，这里取0℃。
2. 烘干室热平衡计算分别计算出烘干室冷炉升温和工作运行时所需要的功率，即供热模型中的Q3，本面漆烘干室的计算依据及结果如表所示。
面漆烘干室的计算依据及结果从表中可以看出，Q3在工作时需要792kW，在冷炉升温时需要719kW。
这两个数据也可以作为确定该面漆烘干室需要的烟气换热装置的数量及供热能力（换热器面积大小）的依据。
3. 废气处理量的计算废气处理量的选择是TNV系统的核心环节，可根据以下三个原则来确定：保证燃料充分燃烧所需的新鲜空气量（其中含氧量）V1；保证烘干室内溶剂不爆炸所需补入的新鲜空气量，即废气处理量V2；保证烘干室的热量供给所必须要焚烧的废气处理量V3 。
（1）V1的计算，根据《工业炉设计手册》，可以查到天然气燃烧时单位理论空气消耗量，按下式计算：L0＝0.264×Qd/1 000+0.02式中，Qd代表天然气热值，这里取35530。
计算结果L0＝9.4Nm3/Nm3，即每燃烧1标准立方米的天然气需要消耗9.4标准立方米的新鲜空气。
V1＝燃料消耗量×L0（2）V2的计算，对于连续生产的通过式烘干室，需要用下式计算：V2＝2Gk/α（公式3）式中，G是进入烘干室的溶剂重量（g），此处按每小时消耗油漆量的18%取值，油漆消耗量为200kg/h；k为考虑溶剂挥发不均匀和温度有关的安全系数，当温度从90℃～200℃变化时，相应取2～5；α为溶剂蒸汽爆炸极限浓度（g/m3），此处按二甲苯的浓度取值40.32。
计算结果：V2＝6 300Nm3/h（3）V3的计算，根据公式1和公式2计算：V3×c1×（750－400）+V3×c2×（150－0）= 792×860×4.18+V3×c1×（160－0）+（V3－1?000）×c2×（170－0）式中，c1为烟气体积比热，此处取1.424；c2为废气及新鲜空气体积比热，此处取1.29；750℃为废气氧化分解温度；400℃为废气预热后温度；160℃为烟气排放后温度；150℃为废气温度；170℃为新风加热后温度。
计算结果：V3＝10 500 Nm3/h（4）经V2与V3的比较，选取V3作为燃料消耗量计算的参数：燃烧消耗量×35530=10500×1.424×（750－400），那么，这台面漆烘干室所需要的燃料消耗量应为150Nm3/h，因此，V1=150×9.4=1 410Nm3/h。
经过V1、V2及V3的对比，最终的废气处理量应该选取V3。
4. 新风补充量（V4）的计算V4 =10 500－1 000=9500m3/hTNV系统的设计根据上述的理论计算及烘干室所需的循环风量，该面漆烘干室TNV供热系统如图6所示。
从图6可以看出，该面漆烘干室的供热和废弃处理系统由1台废气预热及焚烧装置、3台烟气换热装置和1台新风换热装置组成。
图6 面漆烘干室供热系统原理另外，针对新涂装生产线因不达产而产生供热量过剩的情况，我们在设计中采取了在抽取废气和新风补充的管路系统上增加调节环节的措施，使此问题得以解决（见图7）。
通过设在废气管路及新风管路上的旁通调节阀，可以在不达产的情况下，减少废气处理量及新风补充量，避免因热量过剩导致排烟温度过高而造成的能源浪费。
图7 可调供热量废弃焚烧烟气供热系统原理TNV技术展望面对当前能源日趋紧张的现状，无论烘干室选用哪种新技术都要重点考虑节能、减排。
经多个项目检测，TNV技术在减排方面完全实现了达标排放，烟气排放均满足GB16297《大气污染综合排放标准》。
据了解，国内现阶段使用的涂装线应用TNV技术的烟气排放温度实际上大部分在200℃左右，烟气的热值较大。
如何降低烟气的排放温度，减少CO2的排放量，使烟气的余热得到充分利用，达到节能减排的目的是我们急需解决的问题。
为此，我们在设计上采用二次换热器回收烟气中的余热。
经过高效回收换热器，可将烟气温度降低至140℃以下，目标是达到120℃以下。
回收的热量可将生产中使用的部分热水从40℃提高到80℃以上，使烟气余热得到回收利用，实现节能减排。
另外，还可以采用热泵技术回收烟气中的余热等。
由此可见，通过进一步研究，TNV技术在处理净化有机溶剂废气的基础上，结合节能减排技术，可最大限度地利用烟气中的热量。
综上所述，对于溶剂型油漆烘干室，采用TNV技术来处理废气和为烘干室提供热源是目前最行之有效的办法之一。
