IC封装技术与制程介绍

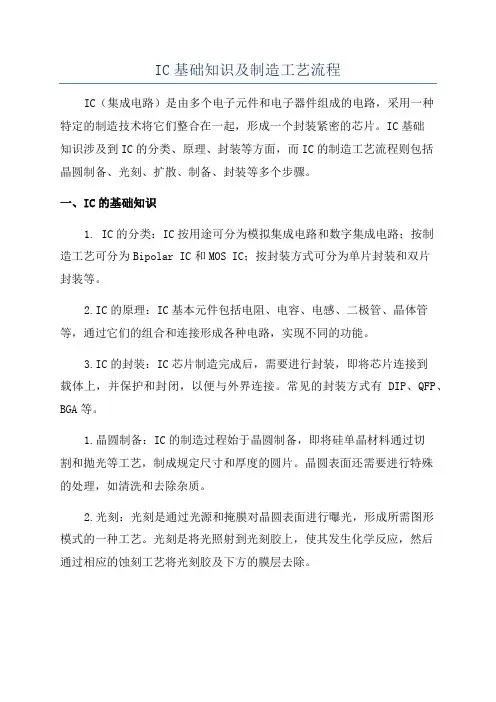

IC基础知识及制造工艺流程IC（集成电路）是由多个电子元件和电子器件组成的电路，采用一种特定的制造技术将它们整合在一起，形成一个封装紧密的芯片。

IC基础知识涉及到IC的分类、原理、封装等方面，而IC的制造工艺流程则包括晶圆制备、光刻、扩散、制备、封装等多个步骤。

一、IC的基础知识1. IC的分类：IC按用途可分为模拟集成电路和数字集成电路；按制造工艺可分为Bipolar IC和MOS IC；按封装方式可分为单片封装和双片封装等。

2.IC的原理：IC基本元件包括电阻、电容、电感、二极管、晶体管等，通过它们的组合和连接形成各种电路，实现不同的功能。

3.IC的封装：IC芯片制造完成后，需要进行封装，即将芯片连接到载体上，并保护和封闭，以便与外界连接。

常见的封装方式有DIP、QFP、BGA等。

1.晶圆制备：IC的制造过程始于晶圆制备，即将硅单晶材料通过切割和抛光等工艺，制成规定尺寸和厚度的圆片。

晶圆表面还需要进行特殊的处理，如清洗和去除杂质。

2.光刻：光刻是通过光源和掩膜对晶圆表面进行曝光，形成所需图形模式的一种工艺。

光刻是将光照射到光刻胶上，使其发生化学反应，然后通过相应的蚀刻工艺将光刻胶及下方的膜层去除。

3.扩散：扩散是将所需的杂质原子（如硼、磷等）掺入晶圆内部，形成p区和n区，以便实现PN结的形成。

扩散过程需要在高温条件下进行，使杂质原子能够在晶格中扩散。

4.制备：制备过程是将晶圆表面的绝缘层开孔，形成连接电路，然后通过金属线或导线连接各个元件。

制备步骤包括物理蚀刻、金属蒸镀、光刻等。

5.封装：IC芯片制造完成后，需要进行封装，将芯片连接到载体上，并保护和封闭。

封装工艺包括焊接引脚、防尘、封胶等步骤。

6.测试：IC制造完成后，需要进行各种电性能和可靠性测试，以确保芯片的质量和功能。

测试内容包括电流、电压、频率等方面的测试。

在IC制造的过程中，上述步骤是不断重复的，每一次重复都会在前一步骤的基础上进行，逐渐形成多层结构，最终形成完整的IC芯片。

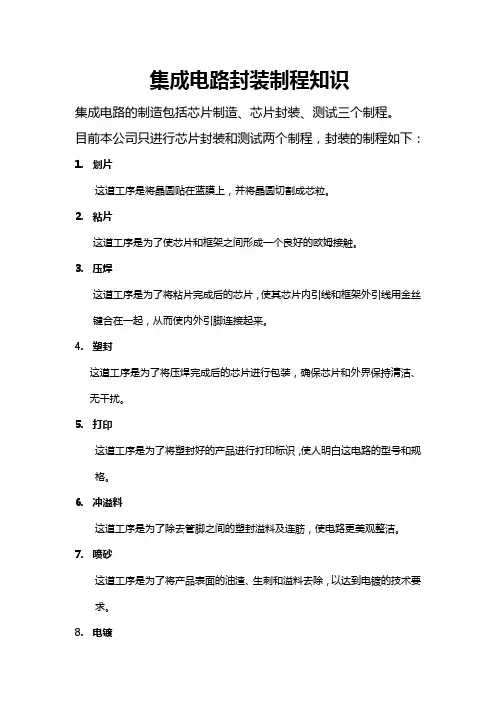

集成电路封装制程知识
集成电路的制造包括芯片制造、芯片封装、测试三个制程。

目前本公司只进行芯片封装和测试两个制程，封装的制程如下：
1.划片
这道工序是将晶圆贴在蓝膜上，并将晶圆切割成芯粒。

2.粘片
这道工序是为了使芯片和框架之间形成一个良好的欧姆接触。

3.压焊
这道工序是为了将粘片完成后的芯片，使其芯片内引线和框架外引线用金丝键合在一起，从而使内外引脚连接起来。

4.塑封
这道工序是为了将压焊完成后的芯片进行包装，确保芯片和外界保持清洁、无干扰。

5.打印
这道工序是为了将塑封好的产品进行打印标识，使人明白这电路的型号和规格。

6.冲溢料
这道工序是为了除去管脚之间的塑封溢料及连筋，使电路更美观整洁。

7.喷砂
这道工序是为了将产品表面的油渣、生刺和溢料去除，以达到电镀的技术要求。

8.电镀
这道工序是将产品的引脚表面镀上一层纯锡，以提高其抗氧化性并增加其导电性。

9.冲切
这道工序是电镀好的产品冲切成单个的成形品。

10.测试
这道工序是测试产品的电性参数，将合格品和不合格品分开，防止电性不良产品出货。

其它还有：外检、编带、包装等辅助工序。

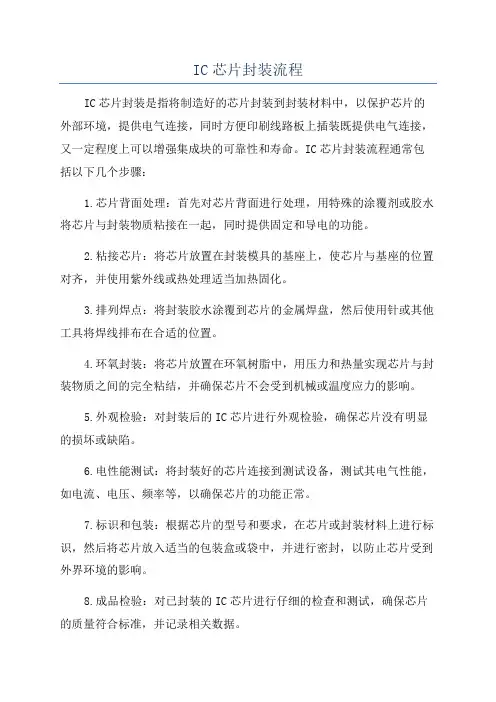

IC芯片封装流程
IC芯片封装是指将制造好的芯片封装到封装材料中，以保护芯片的外部环境，提供电气连接，同时方便印刷线路板上插装既提供电气连接，又一定程度上可以增强集成块的可靠性和寿命。

IC芯片封装流程通常包括以下几个步骤：
1.芯片背面处理：首先对芯片背面进行处理，用特殊的涂覆剂或胶水将芯片与封装物质粘接在一起，同时提供固定和导电的功能。

2.粘接芯片：将芯片放置在封装模具的基座上，使芯片与基座的位置对齐，并使用紫外线或热处理适当加热固化。

3.排列焊点：将封装胶水涂覆到芯片的金属焊盘，然后使用针或其他工具将焊线排布在合适的位置。

4.环氧封装：将芯片放置在环氧树脂中，用压力和热量实现芯片与封装物质之间的完全粘结，并确保芯片不会受到机械或温度应力的影响。

5.外观检验：对封装后的IC芯片进行外观检验，确保芯片没有明显的损坏或缺陷。

6.电性能测试：将封装好的芯片连接到测试设备，测试其电气性能，如电流、电压、频率等，以确保芯片的功能正常。

7.标识和包装：根据芯片的型号和要求，在芯片或封装材料上进行标识，然后将芯片放入适当的包装盒或袋中，并进行密封，以防止芯片受到外界环境的影响。

8.成品检验：对已封装的IC芯片进行仔细的检查和测试，确保芯片的质量符合标准，并记录相关数据。

9.存储和出货：妥善存储已封装好的IC芯片，根据客户需求，安排发货。

10.售后服务：对于客户反馈的问题进行处理，提供售后服务和技术支持。

封装流程中的每个步骤都是非常重要的，任何一个环节的失误都可能导致芯片封装质量不合格，影响芯片的可靠性和性能。

因此，封装工艺的完善和精确执行对于芯片制造厂商来说至关重要。

ic封装工艺流程
《IC封装工艺流程》
IC（集成电路）封装是将芯片连接到外部引脚，并用封装材料封装芯片，以保护芯片不受外部环境影响并方便与外部系统连接的过程。

IC封装工艺流程是整个封装过程的一个重要组成
部分，它涉及到多个工序和设备，需要经过精密的操作才能完成。

下面是一个常见的IC封装工艺流程：
1. 衬底制备：首先，要准备好用于封装的衬底材料，通常是硅片或陶瓷基板。

这些衬底要经过清洗、平整化和涂覆胶水等处理。

2. 光刻：在衬底上使用光刻技术，将芯片中的元件图形和结构图案化到衬底表面。

3. 沉积：在光刻完成后，需要进行金属沉积和薄膜沉积等工艺，用以形成芯片中的导线和连接器。

4. 清洗和蚀刻：清洗和蚀刻是用来去除未用到的材料和残留物，以确保芯片的纯净度和连接的可靠性。

5. 封装：经过以上步骤，芯片的导线和连接器已经形成，接下来就是将芯片封装在保护壳中，并连接引脚，以保护芯片和方便与外部系统连接。

6. 测试：最后，需要对封装好的芯片进行测试，以确保其性能
和连接的可靠性。

IC封装工艺流程是一个复杂和精密的过程，需要经验丰富的工程师和精密的设备来完成。

随着科技的不断发展，IC封装工艺流程也在不断改进和优化，以适应不同类型的芯片和不同的应用场景。

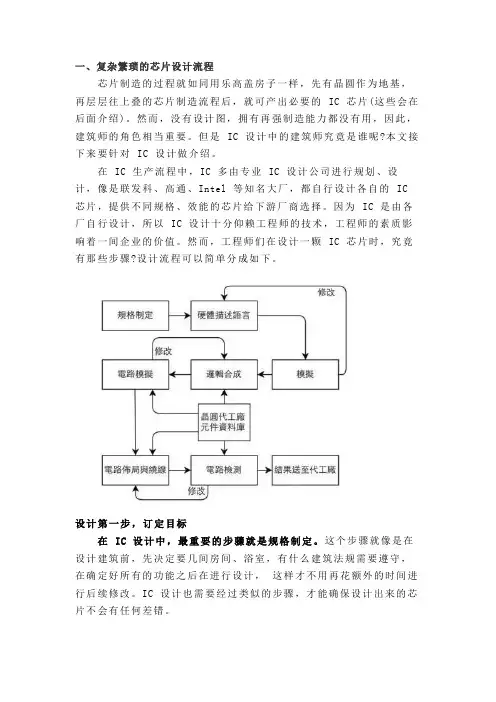

一、复杂繁琐的芯片设计流程芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片(这些会在后面介绍)。

然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。

但是IC 设计中的建筑师究竟是谁呢?本文接下来要针对IC 设计做介绍。

在IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。

因为IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。

然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤?设计流程可以简单分成如下。

设计第一步，订定目标在IC 设计中，最重要的步骤就是规格制定。

这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。

IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。

规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。

接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合IEEE 802.11 等规范，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。

最后则是确立这颗IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。

设计完规格后，接着就是设计芯片的细节了。

这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。

在IC 芯片中，便是使用硬体描述语言(HDL)将电路描写出来。

常使用的 HDL 有Verilog、VHDL 等，藉由程式码便可轻易地将一颗IC 地功能表达出来。

接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。

▲ 32 bits 加法器的Verilog 范例有了电脑，事情都变得容易有了完整规画后，接下来便是画出平面的设计蓝图。

集成电路封装技术封装工艺流程介绍集成电路封装技术是指将芯片封装在塑料或陶瓷封装体内，以保护芯片不受外界环境的影响，并且方便与外部电路连接的一种技术。

封装工艺流程是集成电路封装技术的核心内容之一，其质量和工艺水平直接影响着集成电路产品的性能和可靠性。

下面将对集成电路封装技术封装工艺流程进行介绍。

1. 芯片测试首先，芯片在封装之前需要进行测试，以确保其性能符合要求。

常见的测试包括电性能测试、温度测试、湿度测试等。

只有通过测试的芯片才能进行封装。

2. 芯片准备在封装之前，需要对芯片进行准备工作，包括将芯片固定在封装底座上，并进行金线连接。

金线连接是将芯片的引脚与封装底座上的引脚连接起来，以实现与外部电路的连接。

3. 封装材料准备封装材料通常为塑料或陶瓷，其选择取决于芯片的性能要求和封装的环境条件。

在封装之前，需要将封装材料进行预处理，以确保其表面光滑、清洁，并且具有良好的粘附性。

4. 封装封装是整个封装工艺流程的核心环节。

在封装过程中，首先将芯片放置在封装底座上，然后将封装材料覆盖在芯片上，并通过加热和压力的方式将封装材料与封装底座紧密结合。

在封装过程中，需要控制封装温度、压力和时间，以确保封装材料与芯片、封装底座之间的结合质量。

5. 封装测试封装完成后，需要对封装产品进行测试，以确保其性能和可靠性符合要求。

常见的封装测试包括外观检查、尺寸测量、焊接质量检查、封装材料密封性测试等。

6. 封装成品通过封装测试合格的产品即为封装成品，可以进行包装、贴标签、入库等后续工作。

封装成品可以直接用于电子产品的生产和应用。

总的来说，集成电路封装技术封装工艺流程是一个复杂的过程，需要精密的设备和严格的工艺控制。

只有通过合理的工艺流程和严格的质量控制，才能生产出性能优良、可靠性高的集成电路产品。

随着科技的不断进步，集成电路封装技术也在不断创新和发展，以满足不断变化的市场需求。

相信随着技术的不断进步，集成电路封装技术将会迎来更加美好的发展前景。

IC封装工艺简介集成电路（IC）封装工艺是制造IC的重要步骤之一，它关系到IC的稳定性、散热效果和外形尺寸等方面。

通过不同的封装工艺，可以满足不同类型的IC器件的需求。

封装工艺分类目前常见的IC封装工艺主要有以下几种类型：1.贴片封装：是将IC芯片直接粘贴在PCB基板上的封装方式，适用于小型、低功耗的IC器件。

2.裸片封装：IC芯片和封装基板之间没有任何封装材料，可以获得更好的散热效果。

3.塑封封装：将IC芯片封装在塑料基板内部，并封装成标准尺寸的芯片，适用于多种场合。

4.BGA封装：球栅阵列封装是一种高端封装技术，通过焊接球栅来连接芯片和PCB基板，适用于高频高性能的IC器件。

封装工艺流程IC封装工艺包括以下几个主要步骤：1.芯片测试：在封装之前，需要对芯片进行测试，确保芯片的功能正常。

2.粘贴：在贴片封装中，IC芯片会被粘贴到PCB基板上，需要精确的定位和固定。

3.焊接：通过焊接技术将IC芯片和PCB基板连接起来，确保信号传输的可靠性。

4.封装：将IC芯片包裹在封装材料中，形成最终的封装芯片。

5.测试：封装完成后需要进行最终的测试，确保IC器件性能符合要求。

封装工艺发展趋势随着技术的不断进步，IC封装工艺也在不断发展，主要体现在以下几个方面：1.多功能集成：随着对IC器件功能和性能需求的提高，封装工艺需要支持更多的功能集成，如封装中集成无源器件或传感器等。

2.微型化：随着电子产品体积的不断缩小，IC封装工艺也在朝着微型化的方向发展，以满足小型化产品的需求。

3.高性能封装：为了提高IC器件的性能和可靠性，封装工艺需要支持更高频率、更高功率的IC器件。

综上所述，IC封装工艺在集成电路制造中扮演着重要的角色，通过不断的创新和发展，可以满足各类IC器件的需求，推动整个电子产业的不断进步。

芯片封装工艺流程芯片封装是集成电路制造中至关重要的一步，通过封装工艺，将芯片连接到外部引脚，并保护芯片不受外界环境影响。

本文将介绍芯片封装的工艺流程，包括封装前的准备工作、封装工艺的具体步骤以及封装后的测试与质量控制。

1. 准备工作在进行芯片封装之前，需要进行一系列的准备工作。

首先是设计封装方案，根据芯片的功能和性能要求，确定封装形式、引脚数量和布局等参数。

然后进行封装材料的准备，包括封装基板、引线、封装胶等材料的采购和检验。

此外，还需要准备封装设备和工艺流程，确保封装过程能够顺利进行。

2. 封装工艺流程（1）粘合首先将芯片粘合到封装基板上，通常采用导热胶将芯片固定在基板上，以便后续的引线焊接和封装胶注射。

（2）引线焊接接下来是引线焊接的工艺步骤，通过焊接将芯片的引脚与封装基板上的引线连接起来。

这一步需要精密的焊接设备和工艺控制，确保焊接质量和可靠性。

（3）封装胶注射完成引线焊接后，需要将封装胶注射到芯片和基板之间，用于保护芯片和引线，同时还能起到固定和导热的作用。

封装胶的注射需要精确控制注射量和注射位置，以确保封装胶能够完全覆盖引线和芯片。

（4）固化封装胶注射完成后，需要对封装胶进行固化处理，通常采用加热或紫外光固化的方式，确保封装胶能够牢固固定芯片和引线，并具有良好的导热性能。

（5）切割最后一步是对封装基板进行切割，将多个芯片分割成单个封装好的芯片模块。

切割工艺需要精密的设备和工艺控制，以避免对芯片造成损坏。

3. 测试与质量控制封装完成后，需要对芯片进行测试和质量控制，以确保封装质量和性能符合要求。

常见的测试包括外观检查、引脚可焊性测试、封装胶可靠性测试等。

同时还需要进行温度循环测试、湿热循环测试等环境适应性测试，以验证封装的可靠性和稳定性。

总结芯片封装工艺流程包括准备工作、封装工艺步骤和测试与质量控制三个主要环节。

通过精心设计和严格控制每个环节的工艺参数，可以确保封装质量和性能达到要求，为集成电路的应用提供可靠保障。

IC芯片设计制造到封装全流程IC芯片的制造过程可以分为设计、制造和封装三个主要步骤。

下面将详细介绍IC芯片的设计、制造和封装全流程。

设计阶段：IC芯片的设计是整个制造过程中最核心的环节。

在设计阶段，需要进行电路设计、功能验证、电路布局和电路设计规则等工作。

1.电路设计：根据产品需求和规格要求，设计电路的功能模块和电路结构。

这包括选择合适的电路架构、设计各种电路逻辑和模拟电路等。

2.功能验证：利用电子计算机辅助设计工具对设计电路进行仿真和测试，验证设计的功能和性能是否满足需求。

3.电路布局：根据设计规则，在芯片上进行电路器件的布局。

这包括电路器件的位置、布线规则和电路器件之间的连线等。

4.电路设计规则：制定电路设计的规则和标准，确保设计的电路满足制造工艺的要求。

制造阶段：制造阶段是IC芯片制造的核心环节，包括掩膜制作、晶圆加工、电路刻蚀和电路沉积等步骤。

1.掩膜制作：利用光刻技术制作掩膜板，将电路设计图案转移到石英玻璃上。

2.晶圆加工：将掩膜板覆盖在硅晶圆上，利用光刻技术将掩膜图案转移到晶圆表面，形成电路结构。

3.电路刻蚀：通过化学刻蚀或等离子刻蚀等方法，将晶圆表面的多余材料去除，留下电路结构。

4.电路沉积：通过物理气相沉积或化学气相沉积等方法，将金属或绝缘体等材料沉积到晶圆表面，形成电路元件。

封装阶段：封装阶段是将制造好的IC芯片进行包装，以便与外部设备连接和保护芯片。

1.芯片测试：对制造好的IC芯片进行功能和性能测试，以确保芯片质量。

2.封装设计：根据IC芯片的封装要求，进行封装设计，包括封装类型、尺寸和引脚布局等。

3.封装制造：将IC芯片焊接到封装底座上，并进行引脚连接。

4.封装测试：对封装好的芯片进行测试，以确保封装质量。

5.封装装配：将封装好的芯片安装到电子设备中，完成产品的组装。

总结：IC芯片的设计制造到封装的全流程包括设计、制造和封装三个主要步骤。

在设计阶段，需要进行电路设计、功能验证、电路布局和电路设计规则等工作。

简述芯片封装技术的基本工艺流程一、芯片封装技术的起始：晶圆切割。

1.1 晶圆可是芯片制造的基础啊，一大片晶圆上有好多芯片呢。

首先得把这晶圆切割开，就像把一大块蛋糕切成小块一样。

这可不能随便切，得用专门的设备，精确得很。

要是切歪了或者切坏了，那芯片可就报废了，这就好比做饭的时候切菜切坏了，整道菜都受影响。

1.2 切割的时候，设备的参数得设置得恰到好处。

就像调收音机的频率一样，差一点都不行。

这是个细致活，操作人员得全神贯注，稍有不慎就会前功尽弃。

二、芯片粘贴：固定芯片的关键步骤。

2.1 切割好的芯片得粘到封装基板上。

这就像盖房子打地基一样重要。

胶水的选择可讲究了，不能太稀，不然芯片粘不牢；也不能太稠，否则会影响芯片的性能。

这就跟做菜放盐似的，多了少了都不行。

2.2 粘贴的时候还得保证芯片的位置准确无误。

这可不像把贴纸随便一贴就行，那得精确到微米级别的。

这就好比射击，差之毫厘，谬以千里。

一旦位置不对，后续的工序都会受到影响，整个芯片封装就可能失败。

三、引线键合：连接芯片与外部的桥梁。

3.1 接下来就是引线键合啦。

这一步是用金属丝把芯片上的电极和封装基板上的引脚连接起来。

这金属丝就像桥梁一样，把芯片和外界连接起来。

这过程就像绣花一样，得小心翼翼。

3.2 键合的时候，要控制好键合的力度和温度。

力度大了，可能会把芯片或者引脚弄坏；温度不合适，键合就不牢固。

这就像打铁，火候得掌握好，不然打出来的铁制品就不合格。

四、封装成型：给芯片穿上保护衣。

4.1 然后就是封装成型啦。

用塑料或者陶瓷等材料把芯片包裹起来，这就像是给芯片穿上了一件保护衣。

这不仅能保护芯片不受外界环境的影响，还能让芯片便于安装和使用。

4.2 封装的形状和大小也有很多种，得根据不同的需求来确定。

这就像做衣服，不同的人要穿不同款式和尺码的衣服一样。

五、最后的检测：确保芯片封装质量。

5.1 封装好之后，可不能就这么完事了。

还得进行检测呢。

这检测就像考试一样，看看芯片封装有没有问题。

IC的生产工序流程以及其结构IC（集成电路）的生产工序流程以及其结构是一个复杂且关键的过程。

本文将详细介绍IC的生产工序流程以及其结构，从设计、制造到测试的全过程。

前端工序是IC生产的设计和制造阶段。

最早的步骤是进行芯片设计。

芯片设计是一个复杂的过程，其中包括需求分析、电路架构设计、逻辑设计、电路设计和版图设计等。

设计完成后，芯片制造的下一个阶段是进行掩膜制造。

掩膜制造是通过光刻和刻蚀技术在硅片上形成芯片结构。

这一步骤产生了一个被称为“晶圆”的硅片，其中包含了成千上万个IC芯片。

中端工序是IC生产的加工和制造阶段。

首先，晶圆需要经过步骤切割成单个的芯片。

然后将这些单个芯片放置到称为支持质层的基板上。

接下来是通过包封工序对芯片进行保护。

封装对芯片进行全方位的保护，以防止损坏和外部环境的影响。

最后，在封装过程中将芯片焊接到引脚上，以便能够与外部电路进行连接。

后端工序是IC生产的测试和封装阶段。

这个阶段主要是对芯片进行测试以确保其质量和功能。

测试是通过应用电压和信号来检查芯片的性能和电气特性。

在测试完成后，将芯片进行分类和分级，然后将其进行封装，以达到保护和便于使用的目的。

封装后的芯片被称为“成品”，可以在下一步骤中被安装到终端产品中。

IC的结构是由各种器件和电路组成的。

通常，一个IC由晶体管、电阻、电容、电感和其他电子器件以及其连接和控制电路组成。

这些器件通过使用P型和N型材料来创建PN结。

集成电路的结构通常以芯片的功能和应用为基础进行设计，并根据需求进行优化。

总结起来，IC的生产工序流程涵盖了设计、制造和测试的各个环节。

前端工序包括芯片设计和掩膜制造，中端工序包括芯片加工和封装，后端工序包括测试和封装。

IC的结构由各种器件和电路组成，根据芯片的功能和应用进行设计和优化。

这些工序和结构的完美配合确保了IC的质量和性能。

ic芯片制造IC芯片，即集成电路芯片，是现代电子信息技术的核心组成部分。

它由大量的晶体管、电阻器、电容器等元件组成，通过不同的连接方式形成各种逻辑门电路，能够完成电子计算、存储、控制等功能。

IC芯片的制造过程复杂，涉及材料、工艺、设计等多个领域的知识和技术。

本文将从制造过程、关键技术和未来发展方向等方面，简要介绍IC芯片制造。

IC芯片的制造过程可以分为六个主要步骤：设计、掩膜制备、晶圆制备、芯片加工、封装测试和封装。

首先，芯片的功能和结构由设计师根据需求进行设计，然后将设计转化为一系列的掩膜图形。

掩膜制备是制造过程中的一个重要环节，通过将设计图形转移到光刻胶上，形成光刻图形。

接下来，将光刻图形转移到硅片表面，形成晶圆。

晶圆制备是制造过程中的第三个环节，需要精确控制厚度、直径等参数。

然后，利用光刻、刻蚀、沉积等工艺，完成芯片的加工。

加工过程中，晶圆上逐渐形成了电路和元器件。

封装测试是制造过程的最后一个环节，将芯片封装在塑料或金属封装体中，并进行电性能测试和可靠性测试。

最后，经过一系列的筛选和分类，将合格的芯片组装成完整的产品。

IC芯片制造中存在许多关键技术。

首先，材料技术对芯片的性能和可靠性起着重要作用。

如硅片材质的选择和制备、导电和绝缘材料的选用等。

其次，光刻技术是制造过程中的一个关键环节，通过光刻机将光刻图形转移到晶圆上。

光刻技术的精度和分辨率直接影响芯片的性能。

再次，刻蚀技术用于去除多余的材料，形成芯片的结构和元器件。

刻蚀技术的控制精度和均匀性对芯片的性能有着重要影响。

此外，沉积技术用于在芯片上形成金属线、电容器等元器件。

沉积技术的控制精度和均匀性同样十分重要。

最后，封装技术用于将芯片封装为整体产品，并进行电性能测试和可靠性测试。

封装技术的可靠性和封装材料的选择对芯片的使用寿命和性能稳定性起着关键作用。

未来，IC芯片制造将面临挑战和机遇。

随着科技的进步，芯片集成度不断提高，制造工艺将更加复杂和精细。
