聚丙烯(PP-R)管

聚丙烯（PP－R）管道施工工艺4.3.4 聚丙烯（PP－R）管道施工工艺1.材料（PP－R管材、管件）、工具(1) 建筑给水聚丙烯管材和管件，应有省级（含）以上质量检验部门的产品合格证和产品卫生检验合格证明，并应有有关部门的产品推广许可证。

(2) 管材上应标明规格、型号、管系列、生产厂名或商标、生产日期；管材上应有明显的商标和规格代号；外包装上应有生产厂名、地址、电话、管材及管件名称、规格、批号、数量、生产日期、管系列、检验代号和注意事项；内包装应有质量合格证。

(3) 管道热熔连接时，应采用专用配套的熔接管件和工具。

熔接工具应安全可靠，操作简便，并附有产品质量合格证书和使用说明书。

(4) 管道采用法兰连接时，应采用专用的法兰连接件。

(5) 管材和管件宜选用同一原料生产的产品。

2.管材和管件的外观质量应符合下列规定:(1) 管材和管件的内、外壁应光滑平整，无汽泡、裂口、裂纹、砂孔、脱皮、凹陷、毛刺和明显的痕纹；管壁颜色一致，无色泽不均、严重缩形和分解变色线。

(2) 管材和管件不应含有可见杂质。

(3) 管材的端面应切割平整，并垂直于管材的轴线。

(4) 管件应完整、无缺陷、无变形；合模缝浇口应平整、无开裂。

(5) 管材宜采用白色或灰色。

3.管材的规格尺寸与允许偏差应符合表4.3.4.3的规定。

注:管材长度一般为4m，也可根据用户要求协商决定。

管材长度的允许偏差为+0.4%。

4.管材管系列S值的选择应符合表4.3.4.4A和表4.3.4.4B的规定。

表4.3.4.4B 热水管管系列S的选择5.管材和管件表示方法如下:(1) 管材:1)管系列—用S表示。

2)公称外径—用De表示。

3)管壁厚—用e表示。

例:S5De32×2.9(2) 管件:1)干管端口公称内径—用ds表示。

2)支管端口公称内径—用ds表示。

3)管系列—用S表示。

例:等径管件:ds20S5异径管件:ds32×20S5螺纹管件:ds20×1/2″S56.热熔连接管件承口尺寸应符合图4.3.4.6和表4.3.4.6的规定。

聚丙烯管材料牌号
聚丙烯（Polypropylene）管材料有多种牌号，常见的包括以下
几种：
1. PP-R（聚丙烯随机共聚物）：PP-R是一种聚丙烯管材料的
常见牌号，具有良好的耐热性、耐腐蚀性和耐压性能，适用于冷热水管道系统、供水系统等。

2. PP-B（聚丙烯均聚物）：PP-B是聚丙烯的均聚物，具有较
高的硬度和刚性，适用于工业管道系统、化学品输送管道等。

3. PP-HM（聚丙烯高分子量型）：PP-HM是一种高分子量的
聚丙烯，具有优异的耐化学品性能，可用于化学工业、制药工业等耐酸碱腐蚀的管道系统。

4. PP-RC（聚丙烯共聚物改性型）：PP-RC是一种改性的聚丙
烯共聚物，具有较好的抗高温性能和耐冲击性能，适用于冷热水管道系统、供水系统等。

需要根据具体的使用环境和要求选择适合的聚丙烯管材料牌号。

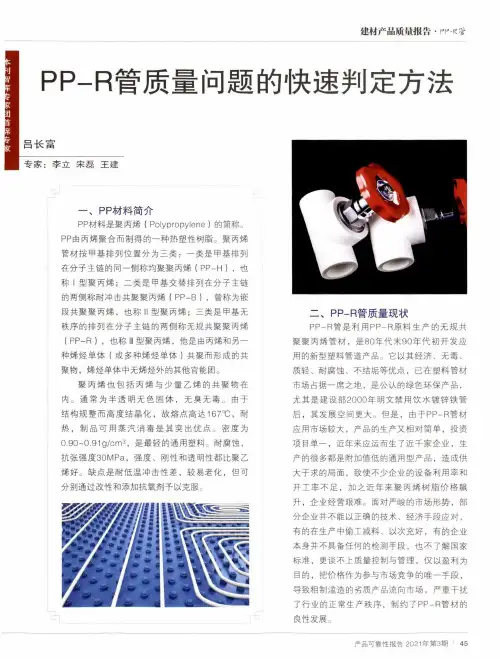

述材产品质量报苦•IV<者PP-R管质量问题的快速判定方法吕长富专家：李立宋磊王建一、pp材料简介PP材料是聚丙烯（Polypropylene )的简称。

PP由丙烯聚合而制得的一种热塑性树脂。

聚丙烯管材按甲基排列位置分为三类：一类是甲基排列在分子主链的同一侧称均聚聚丙烯（PP-H ),也称丨型聚丙烯；二类是甲基交替排列在分子主链的两侧称耐冲击共聚聚丙烯（PP-B ),曾称为嵌段共聚聚丙烯，也称丨丨型聚丙烯；三类是甲基无 秩序的排列在分子主链的两侧称无规共聚聚丙烯 (PP-R),也称丨丨丨型聚丙烯，他是由丙烯和另一 种烯烃单体（或多种烯烃单体）共聚而形成的共 聚物，烯烃单体中无烯烃外的其他官能团。

聚丙烯也包括丙烯与少量乙烯的共聚物在内。

通常为半透明无色固体，无臭无毒。

由于 结构规整而高度结晶化，故熔点高达1671,耐 热，制品可用蒸汽消毒是其突出优点。

密度为 0.90~0.91g/cm3,是最轻的通用塑料。

耐腐蚀，抗张强度30M Pa,强度、刚性和透明性都比聚乙 烯好。

缺点是耐低温冲击性差，较易老化，但可 分别通过改性和添加抗氧剂予以克服。

二、PP-R管质量现状PP-R管是利用PP-R原料生产的无规共 聚聚丙烯管材，是80年代末90年代初幵发应 用的新型塑料管道产品。

它以其经济、无毒、质轻、耐腐蚀、不结垢等优点，已在塑料管材 市场占据一席之地，是公认的绿色环保产品，尤其是建设部2000年明文禁用饮水镀锌铁管 后，其发展空间更大。

但是，由于PP-R管材 应用市场较大，产品的生产又相对简单，投资 项目单一，近年来应运而生了近千家企业，生 产的很多都是附加值低的通用型产品，造成供 大于求的局面，致使不少企业的设备利用率和 开工率不足，加之近年来聚丙烯树脂价格飙升，企业经营艰难。

面对严峻的市场形势，部 分企业并不能以正确的技术、经济手段应对，有的在生产中偷工减料、以次充好，有的企业 本身并不具备任何的检测手段，也不了解国家 标准，更谈不上质量控制与管理，仅以盈利为 目的，把价格作为参与市场竞争的唯一手段，导致粗制滥造的劣质产品流向市场，严重干扰 了行业的正常生产秩序，制约了PP-R管材的良性发展。

【基本知识】一、无规共聚聚丙烯（PP-R）丙烯和另外一种烯烃单体（或多种烯烃单体）共聚而成的无规共聚物，烯烃单体中无烯烃外的其它官能团。

二、热熔连接由相同牌号热塑性塑料制作的管材，管件的插口与承口互相连接时，采用专用热熔工具将连接部位表面加热熔融，承插冷却后连接成为一个整体的连接方式。

三、公称压力（PN）管道在工作水温为20℃，预期寿命为50年，以Mpa为单位的允许最大工作压力。

例如：S2.5管道工作水温为80℃，预期寿命为50年，管道的允许最大工作压力为0.6Mpa。

四、焊接温度PP-R材料最佳焊接温度为260±10℃。

五、管系列（用S表示）是用以表示管材规格的无量纲数值系列。

即S=（Dn-en）/2 en（Dn-管材外径、en-管材壁厚）。

有S5、S4、S3.2、S2.5四种规格。

【运输及存放要求】1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐物品碰撞和抛、摔、滚、拖。

防止损伤。

2、管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，远离热源。

3、管材应水平堆放在平地上，管件应逐层码放整齐，堆置高度不得超过1.5m。

【管道连接】普通PP-R管：1、管材和管件之间，运营采用热熔连接。

2、PP-R管道与金属管或其它管材连接时应采用螺纹或法兰连接。

3、热熔连接应按下列步骤进行：a、热熔机具接通电源，达到工作温度（260±10℃）指示灯亮后方能用于接管；b、连接管材前，若管材端部损伤或有油污，宜去掉40~50mm。

切割管材时，应使端部垂直于管轴线。

管材切割宜使用管子剪或管子切割机。

也可使用钢锯，切割后管材断面应去除毛边和毛刺；c、管材与管件连接端面应清洁、干燥、无油。

d、标记承插深度。

e、加热时间、加工时间及冷却时间应按热熔机具生产厂家的要求进行。

如无要求时，可参照下表：于5℃，加热时间宜延长50%。

4、连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时无旋转地直线均匀的插入管件，达到所标深度，使接头处形成均匀凸缘；5、在规定的加工时间内，刚熔接好的接头还可以校正，但不得旋转。

PP-R管材技术性能描述：我公司生产的三型聚丙烯（PP-R）管材、管件系列产品严格按照国家标准GB/T18742组织生产，并严格执行ISO9001质量保证体系，来确保产品质量和服务质量。

冷热水用PP-R（无规共聚聚丙烯）管材、管件系列产品是采用进口优质原料直接挤出和注射成型，颜色为白色/灰色。

PP-R系列产品主要用作室内热水或冷水管道，也可用作地板采暖和高温散热器。

PP-R三型聚丙烯（无规共聚聚丙烯）根据GB/T18742标准的规定，有下列特性：无规共聚体一聚丙烯和乙烯是共聚单体，乙烯分子在聚丙烯聚合物链中随机分布，高强度的材料，在热水中的使用寿命；使用期为50年。

典型应用：用于饮用水的冷、热水管道系统。

PN1.0用于冷水温度达20℃，工作压力达8kg/cm2PN2.0用于热水温度达70℃，工作压力达8kg/cm2PN2.0用于热水温度达80℃，工作压力达6kg/cm2PN2.0用于冷水温度达25℃，工作压力达20kg/cm2产品主要技术指标产品特点：1、卫生环保：PP-R材料是一种高分子量的碳氢化合物，不溶于水，具有生物惰性，在生产加工过程中不产生有害物质，在高温下使用不会使水产生不良的器官感觉，经卫生防疫部门检测符合国家食品卫生标准。

且PP-R材料可以回收循环使用，因而是一种绿色环保建材，可用于纯净饮用水管道系统。

2、外形美观，重量轻产品内外壁光滑，流体阻力小，色彩柔和，造型美观，重量仅为金属管的1/8左右，运输安装方便。

3、耐热、保温性能好：PP-R热水管道可在70℃下长期使用，瞬间使用温度达95℃，完全满足建筑物中供热水的使用要求；导热系数仅为金属管的1/200，用于热水管道保温节能效果极佳。

4、耐压最高公称压力可达3.2MPa5、不锈蚀、不结垢属绿色建材，且内外壁光滑，可保证管道耐腐蚀、不结垢、不产生水质污染，保证了给水的卫生性。

7、使用寿命长管道系统在温度为70度-及工作压力为1.0MPa的长期使用条件下，使用寿命可达50年以上，低温情况下寿命可达100年8、安装、连接简便可靠采用热熔连接，数秒钟内即可完成一个接头连接，与金属管及用水器具连接采用优质不锈钢或镀铬铜嵌件，安全可靠。

前言建筑给水三型聚丙烯管道(PP—R）是国际上九十年代发展的新型化学建材。

建筑给水系统中聚丙烯管(PP）共有PP-H(Ⅰ类管)、PP-B（Ⅱ类管）、PP—R（Ⅲ类管）三种类型，其中PP-R管是以无规共聚聚丙烯为原料，按照DIN8077、DIN8078工业标准加工成型的绿色环保产品。

它与钢管相比,具有对水质不会产生二次污染、不结垢、质轻、耐压、耐腐蚀、阻力小、隔热保温、连接方便可靠、使用寿命长、废料可回收再利用保护环境等优点.1 特点1。

1 本工法PP—R管道采用了热熔连接,操作简便，施工速度快，质量易于保证.1.2 热熔连接有对接式热熔连接、插入式热熔连接和电熔连接三种形式。

本工法按插入式热熔连接方式编制，此种连接方式无需套丝、一个接头数秒钟即可完成，与卫生洁具、水龙头、阀门等器具连接采用带金属螺纹嵌件和特制的法兰连接,安装快捷、省时省力、漏水率极低、安全可靠、外型美观。

1.3 采用本工法安装PP—R管道，可以大大减轻工人的施工强度,提高施工效率。

1。

4 采用的管路预制定线的操作工艺，提高了管路的安装精度,减少了材料的损耗。

2 适用范围工业与民用建筑内的生活给水、热水管道及饮用纯净水系统供水管道.3 工艺原理本工法通过采用专用热熔工具加热,把材料原来紧密排列的分子链熔化分叉，当加热到一定时间后，将同种材料的两个部件（管材与管件、管件与管件）连接固定，在熔合区建立接缝压力，由于接缝压力的作用，溶化的分子链随材料冷却、温度下降重新连接，使两个部件闭合成一个整体。

4 工艺流程及操作方法4。

1 工艺流程4.24。

2。

1 安装准备：检查施工图纸及其它技术文件是否齐全；管道布置空间与建筑物及其它专业管道是否有交叉和矛盾;与设备、阀件相连接的口径、方位、坐标、标高是否相符;土建施工是否已完成墙体砌筑抹灰，预留槽洞、套管位置是否正确。

4.2。

2 施工员建筑给水聚丙烯管道安装技术培训4.2.2.1 通过现场实物讲解，让施工员掌握PP—R管材的化学特性及物理特性。

产品名称】：冷热水用聚丙烯（PP-R）管材【规格型号】：DN12—DN160【执行标准】：GB/T 18742.1-2002 GB/T 18742.2-2002【产品简介】：PP-R材料是一种高分子量的碳氢化合物，不溶于水，具有生物惰性，在生产加工过程中不产生有害物质，在高温下使用不会使水产生不良的器官感觉……PP-R管材技术性能描述：我公司生产的三型聚丙烯（PP-R）管材、管件系列产品严格按照国家标准GB/T18742组织生产，并严格执行ISO9001质量保证体系，来确保产品质量和服务质量。

冷热水用PP-R（无规共聚聚丙烯）管材、管件系列产品是采用进口优质原料直接挤出和注射成型，颜色为白色/灰色。

PP-R系列产品主要用作室内热水或冷水管道，也可用作地板采暖和高温散热器。

PP-R三型聚丙烯（无规共聚聚丙烯）根据GB/T18742标准的规定，有下列特性：无规共聚体一聚丙烯和乙烯是共聚单体，乙烯分子在聚丙烯聚合物链中随机分布，高强度的材料，在热水中的使用寿命；使用期为50年。

典型应用：用于饮用水的冷、热水管道系统。

PN1.0用于冷水温度达20℃，工作压力达8kg/cm2PN2.0用于热水温度达70℃，工作压力达8kg/cm2PN2.0用于热水温度达80℃，工作压力达6kg/cm2PN2.0用于冷水温度达25℃，工作压力达20kg/cm2产品主要技术指标产品特点：1、卫生环保：PP-R材料是一种高分子量的碳氢化合物，不溶于水，具有生物惰性，在生产加工过程中不产生有害物质，在高温下使用不会使水产生不良的器官感觉，经卫生防疫部门检测符合国家食品卫生标准。

且PP-R材料可以回收循环使用，因而是一种绿色环保建材，可用于纯净饮用水管道系统。

2、外形美观，重量轻产品内外壁光滑，流体阻力小，色彩柔和，造型美观，重量仅为金属管的1/8左右，运输安装方便。

3、耐热、保温性能好：PP-R热水管道可在70℃下长期使用，瞬间使用温度达95℃，完全满足建筑物中供热水的使用要求；导热系数仅为金属管的1/200，用于热水管道保温节能效果极佳。

聚丙烯管（PP— R管）生产工艺PP— R管的主要性能聚丙烯管分为均聚聚丙烯（PP- H）、嵌段共聚聚丙烯（PP- B）和无规聚丙烯（PP-R）3种。

PP- H、PP- B PP- R管材的刚度依次递减，而抗冲击强度则依次增加。

给水用聚丙烯管是用特殊的PP- R制成。

PP- R管作为一种新型的管材，具有以下性能特点：2．1 节能PP- R管的生产能耗仅为钢管的20%，并且其导热系数低［0. 2M（mK）］, 也仅为钢管的1／200，应用于热水系统将大大减少热量损失。

2. 2 耐腐蚀、不结垢、卫生、无毒使用PP-R 管可免去使用镀锌钢管所造成的内壁结垢、生锈而引起的水质“二次污染”。

由于PP- R 组份单纯，基本成份为碳和氢，符合食品卫生规定，无毒，更适合于饮用水输送。

2. 3 耐热、耐压、使用寿命长PP— R管的长期使用温度达95C,短期使用温度可达120C。

在使用温度为70C, 工作压力为1. 2MPa条件下，长期连续使用，寿命可达50年以上。

2. 4 轻质高强、流体阻力小PP- R管密度仅为金属管的1/8,耐压力试验强度高达5MPa且韧性好、耐冲击。

由于内壁光滑、不生锈、不结垢，流体阻力小。

PP— R管的主要技术指标如下：密度.9g/cm3弹性模量(20C) 800MPa热膨胀系数1. 8X 10—4/K导热系数0. 2M(mK)纵向收缩率2%冲击试验破损率W 10%液压试验短期1h,环应力16MPa无渗漏长期95C, 1000h，环应力3. 5MPa无渗漏表1为几种材质管材性能比较。

表1各种材质管材性能比较3. 1原料及性能PP- R管对原料的要求较高，国外原料厂商常有多种颜色的PP- R供管材厂选择。

如北欧化工公司（Borealis ）和奥地利PCD公司生产的PP- R原料有米色、淡蓝、深蓝、奶白等多种颜色。

在德国和意大利，管材生产厂选用不同的颜色来作为标识，以区别管材的用途。

如蓝色用于冷水管，米色、灰色用于热水管，棕红色用于地板采暖管等。

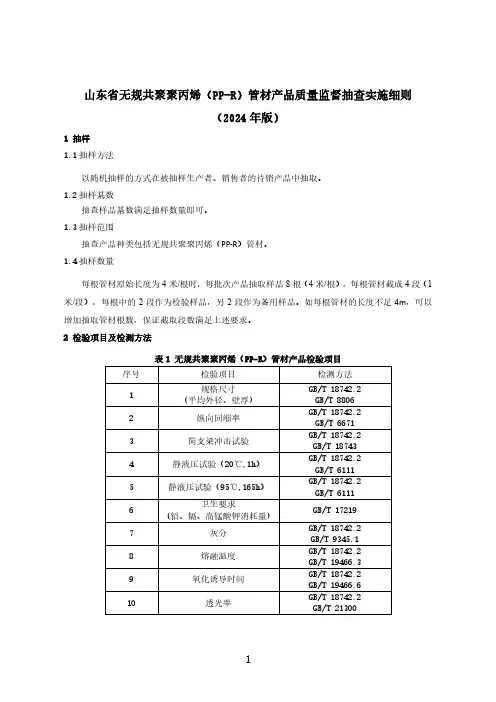

山东省无规共聚聚丙烯（PP-R）管材产品质量监督抽查实施细则（2024年版）1 抽样1.1抽样方法以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。

1.2抽样基数抽查样品基数满足抽样数量即可。

1.3抽样范围抽查产品种类包括无规共聚聚丙烯（PP-R）管材。

1.4抽样数量每根管材原始长度为4米/根时，每批次产品抽取样品8根（4米/根），每根管材截成4段（1米/段），每根中的2段作为检验样品，另2段作为备用样品。

如每根管材的长度不足4m，可以增加抽取管材根数，保证截取段数满足上述要求。

2 检验项目及检测方法表1 无规共聚聚丙烯（PP-R）管材产品检验项目序号检验项目检测方法1规格尺寸(平均外径、壁厚)GB/T 18742.2GB/T 88062 纵向回缩率GB/T 18742.2 GB/T 66713 简支梁冲击试验GB/T 18742.2 GB/T 187434 静液压试验（20℃,1h）GB/T 18742.2 GB/T 61115 静液压试验（95℃,165h）GB/T 18742.2 GB/T 61116卫生要求(铅、镉、高锰酸钾消耗量)GB/T 172197 灰分GB/T 18742.2 GB/T 9345.18 熔融温度GB/T 18742.2 GB/T 19466.39 氧化诱导时间GB/T 18742.2 GB/T 19466.610 透光率GB/T 18742.2 GB/T 21300注：上表所列检验项目是有关法律法规、标准等规定的，重点涉及健康、安全、节能、环保以及消费者、有关组织反映有质量问题的重要项目。

执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

3判定规则3.1标准依据GB/T 18742.2 冷热水用聚丙烯管道系统第2部分：管材相关的法律、行政法规、部门规章、规范性文件现行有效的企业标准、团体标准、地方标准及产品明示质量要求3.2判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

聚丙烯（PP－R）管道施工工艺4.3.4聚丙烯（PP－R）管道施工工艺1.材料（PP－R管材、管件）、工具（1）建筑给水聚丙烯管材和管件，应有省级（含）以上质量检验部门的产品合格证和产品卫生检验合格证明，并应有有关部门的产品推广许可证。

（2）管材上应标明规格、型号、管系列、生产厂名或商标、生产日期；管材上应有明显的商标和规格；外包装上应有生产厂名、地址、电话、管材及管件名称、规格、批号、数量、生产日期、管系列、检验和注意事项；内包装应有质量合格证。

（3）管道热熔连接时，应采纳专用配套的熔接管件和工具。

熔接工具应安全牢靠，操作简便，并附有产品质量合格证书和使用说明书。

（4）管道采纳法兰连接时，应采纳专用的法兰连接件。

（5）管材和管件宜选用同一原材料生产的产品。

2.管材和管件的外观质量应符合下列规定:（1）管材和管件的内、外壁应光滑平整，无汽泡、裂口、裂纹、砂孔、脱皮、凹陷、毛刺和明显的痕纹；管壁颜色一致，无色泽不均、严重缩形和分解变色线。

（2）管材和管件不应含有可见杂质。

（3）管材的端面应切割平整，并垂直于管材的轴线。

（4）管件应完整、无缺陷、无变形；合模缝浇口应平整、无开裂。

（5）管材宜采纳白色或灰色。

3.管材的规格尺寸与允许偏差应符合表4.3.4.3的规定。

表4.3.4.3管材的规格尺寸与允许偏差（mm）公称外径De平均允许偏差壁厚e管系列S（公称压力MPa）S5（PN1.0）S4（PN1.25）S3.2（PN1.6）S2.5（PN2.0）S2（PN2.5）基本尺寸允许偏差基本尺寸允许偏差基本尺寸允许偏差基本尺寸允许偏差基本尺寸允许偏差20 +0.3 2.3 +0.4 2.3 +0.4 2.8 +0.4 3.4 +0.5 4.1 +0.6 25 +0.3 2.3 +0.4 2.8 +0.4 3.5 +0.5 4.2+0.6 5.1 +0.7 32 +0.3 2.9 +0.4 3.6 +0.5 4.4 +0.6 5.4 +0.7 6.5 +0.8 40 +0.4 3.7 +0.5 4.5 +0.65.5 +0.76.7 +0.8 8.1 +1.0 50 +0.5 4.6 +0.6 5.6 +0.7 6.9 +0.8 8.3 +10.10.1 +1.2 63 +0.6 5.8+0.7 7.1 +0.9 8.6 +1.0 10.5 +1.2 12.7 +1.4 75 +0.7 6.8 +0.8 8.4 +1.0 10.3 +1.2 12.5 +1.4 15.1 +1.790 +0.9 8.2 +1.0 10.1 +1.2 12.3 +1.4 15.0 +1.7 18.1 +2.0 110 +0.9 10.0 +1.1 12.3 +1.4 15.1 +1.7 18.3+2.022.1+2.4注:管材长度一般为4m，也可依据用户要求协商决议。
