CA6140车床输出轴的加工工艺设计

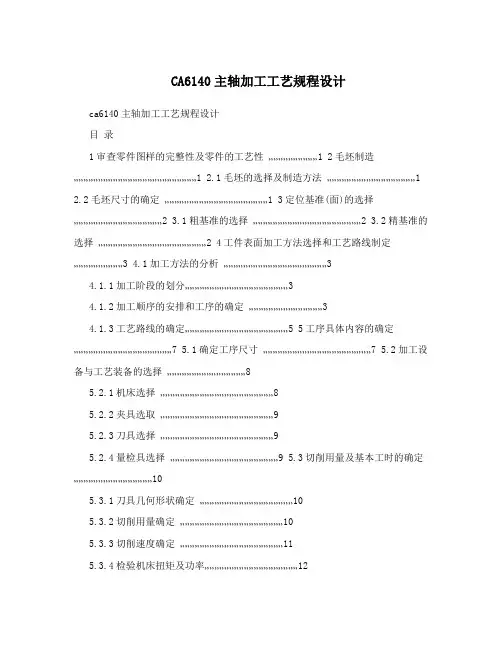

CA6140主轴加工工艺规程设计ca6140主轴加工工艺规程设计目录1审查零件图样的完整性及零件的工艺性..............................1 2毛坯制造...........................................................................1 2.1毛坯的选择及制造方法 (1)2.2毛坯尺寸的确定...............................................................1 3定位基准(面)的选择......................................................2 3.1粗基准的选择..................................................................2 3.2精基准的选择..................................................................2 4工件表面加工方法选择和工艺路线制定..............................3 4.1加工方法的分析 (3)4.1.1加工阶段的划分 (3)4.1.2加工顺序的安排和工序的确定 (3)4.1.3工艺路线的确定...............................................................5 5工序具体内容的确定............................................................7 5.1确定工序尺寸..................................................................7 5.2加工设备与工艺装备的选择 (8)5.2.1机床选择 (8)5.2.2夹具选取 (9)5.2.3刀具选择 (9)5.2.4量检具选择..................................................................9 5.3切削用量及基本工时的确定 (10)5.3.1刀具几何形状确定 (10)5.3.2切削用量确定 (10)5.3.3切削速度确定 (11)5.3.4检验机床扭矩及功率 (12)5.3.5基本工时的计算 (12)1审查零件图样的完整性及零件的工艺性通过对图样的仔细审查可知该零件属于轴类零件，并且视图完整、正确、尺寸、公差及技术要求合理、齐全，各表面加工工艺成熟，没有特殊要求，不存在加工困难。

专业课程设计说明书设计题目输出轴的机械加工工艺规程与夹具设计设计者何剑峰指导教师方淳台州学院机电与建筑工程学院2009年9月20日专业课程设计任务书题目: 输出轴的机械加工工艺规程与夹具设计原始图纸（见附页）生产类型：中批量生产设计内容：1、零件图1张2、毛坯图1张3、机械加工工艺过程卡1份4、机械加工工序卡1份5、夹具装配图1套6、夹具零件图若干7、课程设计说明书1份班级06机械自动化2班姓名何剑峰学号0610210222指导教师方淳目录前言一、零件的分析1.1零件的作用1.2零件的工艺分析二、工艺规程的设计2.1确定毛坯的制造形式2.2基准的选择2.3工艺路线的拟定及工艺方案的分析2.4机械加工余量、工序尺寸及毛坯尺寸的确定2.5确定孔的切削用量及基本工时三、专用夹具的设计3.1问题的提出3.2夹具设计四、总结五、主要参考文献前言机械制造工艺学课程设计是在全部学完机械制造工艺学及机床夹具设计课程，并进行了生产实习的基础上进行的一个教学环节。

这是我们在进行毕业设计之前对所学课程的一次深入的全面的总复习，也是一次理论联系实际的训练。

就我个人而言，希望通过这次课程设计，对自己今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为以后的工作打下一个良好的基础。

一、零件的分析1.1零件的作用题目所给定的零件车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。

1.2零件的工艺分析从零件图上看，该零件是典型的零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra3.2um,其余为Ra12.5um，要求不高；位置要求较严格，表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm, φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；热处理方面需要调质处理，到200HBW，保持均匀。

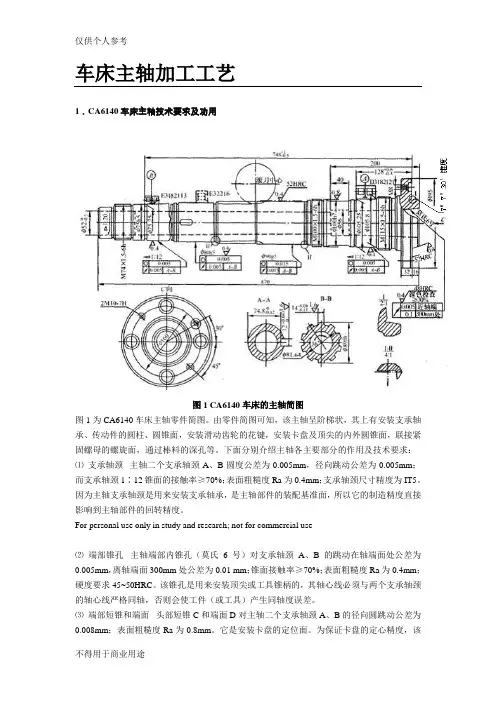

车床主轴加工工艺1．CA6140车床主轴技术要求及功用图1 CA6140车床的主轴简图图1为CA6140车床主轴零件简图。

由零件简图可知，该主轴呈阶梯状，其上有安装支承轴承、传动件的圆柱、圆锥面，安装滑动齿轮的花键，安装卡盘及顶尖的内外圆锥面，联接紧固螺母的螺旋面，通过棒料的深孔等。

下面分别介绍主轴各主要部分的作用及技术要求：⑴支承轴颈主轴二个支承轴颈A、B圆度公差为0.005mm，径向跳动公差为0.005mm；而支承轴颈1∶12锥面的接触率≥70%；表面粗糙度Ra为0.4mm；支承轴颈尺寸精度为IT5。

因为主轴支承轴颈是用来安装支承轴承，是主轴部件的装配基准面，所以它的制造精度直接影响到主轴部件的回转精度。

For personal use only in study and research; not for commercial use⑵端部锥孔主轴端部内锥孔（莫氏6号）对支承轴颈A、B的跳动在轴端面处公差为0.005mm，离轴端面300mm处公差为0.01 mm；锥面接触率≥70%；表面粗糙度Ra为0.4mm；硬度要求45~50HRC。

该锥孔是用来安装顶尖或工具锥柄的，其轴心线必须与两个支承轴颈的轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。

⑶端部短锥和端面头部短锥C和端面D对主轴二个支承轴颈A、B的径向圆跳动公差为0.008mm；表面粗糙度Ra为0.8mm。

它是安装卡盘的定位面。

为保证卡盘的定心精度，该圆锥面必须与支承轴颈同轴，而端面必须与主轴的回转中心垂直。

⑷空套齿轮轴颈空套齿轮轴颈对支承轴颈A、B的径向圆跳动公差为0.015 mm。

由于该轴颈是与齿轮孔相配合的表面，对支承轴颈应有一定的同轴度要求，否则引起主轴传动啮合不良，当主轴转速很高时，还会影响齿轮传动平稳性并产生噪声。

For personal use only in study and research; not for commercial use⑸螺纹主轴上螺旋面的误差是造成压紧螺母端面跳动的原因之一，所以应控制螺纹的加工精度。

本科生毕业设计（论文）开题报告论文(设计)题目输出轴（CA6140车床）加工工艺及夹具设计作者所在系别机械系作者所在专业机械设计制造及其自动化作者所在班级作者姓名作者学号19指导教师姓名指导教师职称教授完成时间 2 年 3 月说明1．根据学校《毕业设计(论文)工作暂行规定》，学生必须撰写《毕业设计（论文）开题报告》。

开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。

2．开题报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业教研室论证审查后生效。

开题报告不合格者需重做。

3．毕业设计开题报告各项内容要实事求是，逐条认真填写。

其中的文字表达要明确、严谨，语言通顺，外来语要同时用原文和中文表达。

第一次出现缩写词，须注出全称。

4．开题报告中除最后一页外均由学生填写，填写各栏目时可根据内容另加附页。

5．阅读的主要参考文献应在10篇以上（土建类专业文献篇数可酌减），其中外文资料应占一定比例。

本学科的基础和专业课教材一般不应列为参考资料。

6．参考文献的书写应遵循毕业设计（论文）撰写规范要求。

7．开题报告应与文献综述、一篇外文译文和外文原文复印件同时提交，文献综述的撰写格式按毕业设计（论文）撰写规范的要求，字数在2000字左右。

毕业设计(论文)开题报告本科生毕业设计 (论文)外文翻译原文标题Introduction of Machining译文标题加工基础作者所在系别机械系作者所在专业机械设计制造及其自动化作者所在班级作者姓名作者学号19指导教师姓名指导教师职称副教授完成时间年 3 月北华航天工业学院教务处制Introduction of MachiningHave a shape as a processing method, all machining process for the production of the most commonly used and most important method. Machining process is a process generated shape, in this process, Drivers device on the workpiece material to be in the form of chip removal. Although in some occasions, the workpiece under no circumstances, the use of mobile equipment to the processing, However, the majority of the machining is not only supporting the workpiece also supporting tools and equipment to complete.Machining know the process has two aspects. Small group of low-cost production. For casting, forging and machining pressure, every production of a specific shape of the workpiece, even a spare parts, almost have to spend the high cost of processing. Welding to rely on the shape of the structure, to a large extent, depend on effective in the form of raw materials. In general, through the use of expensive equipment and without special processing conditions, can be almost any type of raw materials, mechanical processing to convert the raw materials processed into the arbitrary shape of the structure, as long as the external dimensions large enough, it is possible. Because of a production of spare parts, even when the parts and structure of the production batch sizes are suitable for the original casting, Forging or pressure processing to produce, but usually prefer machining.Strict precision and good surface finish, Machining the second purpose is the establishment of the high precision and surface finish possible on the basis of. Many parts, if any other means of production belonging to the large-scale production, Well Machining is alow-tolerance and can meet the requirements of small batch production. Besides, many parts on the production and processing of coarse process to improve its general shape of the surface. It is only necessary precision and choose only the surface machining. For instance, thread, in addition to mechanical processing, almost no other processing method for processing. Another example is the blacksmith pieces keyhole processing, as well as training to be conducted immediately after themechanical completion of the processing.Primary Cutting ParametersCutting the work piece and tool based on the basic relationship between the following four elements to fully describe : the tool geometry, cutting speed, feed rate, depth and penetration of a cutting tool.Cutting Tools must be of a suitable material to manufacture, it must be strong, tough, hard and wear-resistant. Tool geometry -- to the tip plane and cutter angle characteristics -- for each cutting process must be correct.Cutting speed is the cutting edge of work piece surface rate, it is inches per minute to show. In order to effectively processing, and cutting speed must adapt to the level of specific parts -- with knives. Generally, the more hard work piece material, the lower the rate.Progressive Tool to speed is cut into the work piece speed. If the work piece or tool for rotating movement, feed rate per round over the number of inches to the measurement. When the work piece or tool for reciprocating movement and feed rate on each trip through the measurement of inches. Generally, in other conditions, feed rate and cutting speed is inversely proportional to。
