开题报告电气工程及其自动化电子密码锁设计一、综述本课题国内外研究动态，说明选题的依据和意义目前，最常用的锁是20世纪50年代意大利人设计的机械锁，其机构简单、使用方便、价格便宜。
但在使用中暴露了很多缺点：一是机械锁是靠金属制成的钥匙上的不同齿形与锁芯的配合来工作的。
据统计，每4000把锁中就有两把锁的钥匙齿牙相同或类似，故安全性低。
二是钥匙一旦丢失，无论谁捡到都可以打开，三是机械锁的材料大多为黄铜，质地较软，容易损坏。
四是机械锁钥匙易于复制，不适于诸如宾馆等公共场所使用。
由于人们对锁的安全性，方便性等性能有更高的要求，许多智能锁（如指纹辨别、IC卡识别）也相继问世，但这类产品的特点是针对特定指纹或有效卡，但能适用于保密要求高仅供别人使用的箱、柜、房间，其成本一般较高，在一定程度上限制了这类产品的普及和推广。
在日常生活和工作中，住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决，而钥匙丢失安全性即大打折扣。
而且，由于传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，因此也存在着很多安全隐患。
随着科学技术的不断发展，人们对日常生活中的安全性的要求不断提高，用密码代替钥匙的密码锁应运而生。
密码锁具有安全性高、成本低、功耗低、易操作等优点。
在安全技术领域，具有防盗报警功能的电子密码锁逐渐代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步。
随着大规模集成电路技术的发展，特别是单片机的问世，出现了带微处理器的智能电子密码锁，它除了具有电子密码锁的功能外，还引入了智能化管理、专家分析系统等功能，从而使密码锁具有很高的安全性、可靠性，应用日益广泛。
随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。
但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱、柜、门等。
开题报告：密码锁一、引言密码锁作为一种智能安全装置，近年来在社会生活中越来越受到关注和应用。
它以密码输入为核心技术，为人们提供了一种方便且安全的门禁方式。
本文将以“密码锁”为主题，探讨其工作原理、应用场景、优势和发展趋势，并提出一个基于密码锁的解决方案的初步构想。
二、密码锁的工作原理密码锁采用的是密码输入技术，主要分为以下几个主要步骤：1. 用户输入密码：用户通过密码键盘或者其他输入设备，输入预设的密码。
2. 密码验证：密码锁通过内置的密码验证算法，对用户输入的密码进行比对验证。
如果密码匹配成功，将允许用户进入。
3. 开锁控制：当密码匹配成功后，密码锁将控制锁的机构解除，实现门锁的解锁。
三、密码锁的应用场景密码锁可以广泛应用于以下场景：1. 家庭安全：密码锁可以取代传统的机械锁，提供更高的安全性和方便性，而且可以对不同的用户设置不同的密码，增加了安全性。
2. 公共场所：密码锁可以应用于公共场所的门禁控制，例如办公大楼、学校、医院等地，可以有效地控制人员出入，并减少了钥匙的管理成本。
3. 酒店和旅馆：密码锁可以用于酒店和旅馆的客房门锁，取代传统的钥匙，方便客人的进出，并可以根据客户需求实现密码的动态管理。
四、密码锁的优势相比传统的机械锁，密码锁具有以下几个优势：1. 方便性：密码锁不需要携带钥匙，只需记住密码即可进出，解放了人们的口袋，特别适用于经常需要进出的场所。
2. 安全性：密码锁采用密码验证技术，相比机械锁更难破解，大大增强了门禁的安全性，而且可以随时更改密码，降低了密码泄露的风险。
3. 管理性：密码锁可以实现多用户的管理，管理员可以随时添加或删除特定用户的访问权限，并可以通过密码记录系统了解用户的出入情况。
五、密码锁的发展趋势随着科技的不断发展，密码锁也在不断演进和创新。
未来，密码锁可能会出现以下几方面的发展趋势：1. 多元化验证方式：除了传统的密码输入方式外，密码锁可能会融合指纹识别、人脸识别、声纹识别等多种验证方式，提供更加安全和便捷的门禁方式。
微机原理课程设计++多功能密码锁第一篇：微机原理课程设计++多功能密码锁微机原理课程设计报告学院：专业：班级：姓名：指导老师：设计任务：多功能密码锁目录一、设计目标二、设计要求三、整体功能描述四、硬件设计功能模块 1.键盘 2.中断控制 3.计时 4.按键响应 5.报警 6.储存器及片选 7.整机电路五、程序流程图六、程序清单七、设计总结一、设计目标1.密码锁在输入密码正确的条件下输出开锁电平，控制电控锁开启，同显示O字样。
2.当输入密码错误时，发出错误警告声音，同时显示C字样。
3.当六次误码输入的条件下，产生报警电平报警。
4.还可以实现对密码的修改，修改成功后，蜂鸣器发出确认音。
二、设计要求1、选用8088和适当的存储器及接口芯片完成相应的功能。
2、用LED显示器显示电子锁的当前状态。
3、画出详细的硬件连接图。
4、给出程序设计思路、画出软件流程图。
5、给出地址分配表。
6、给出所有程序清单并加上必要注释。
7、完成设计说明书（列出参考文献，所用器件型号）。
三、整体功能描述本设计为多功能密码锁，使用存储器保存密码防止断电后密码丢失。
工作时按下按键蜂鸣器会发出声音提示按键有效并在数码管有“--”闪烁字样，若相隔1分钟无按键按下，则清零。
在输入密码正确的条件下输出开锁电平，控制电控锁开启，同时显示O字样。
开锁后可按下“复位/修改密码键”实现修改密码功能的转入，之后先输入密码再输入同样的密码确认才可成功修改，修改成功后蜂鸣器会发出三声，数码管“O”闪烁三次提示修改密码成功。
当输入密码错误时，发出错误警告声音，同时显示FF字样，当输入密码错误次数累积够6次后，蜂鸣器会产生90秒的报警声响进行报警。
四、硬件设计功能模块本设计使用了8088、8259A、8255、8253、A28F512、74LS138、74LS148、地址锁存器、数码管以及74系列逻辑门、蜂鸣器、开关等芯片与元器件，实现了键盘输入、中断控制、计时、按键响应、开锁及报警等功能模块。

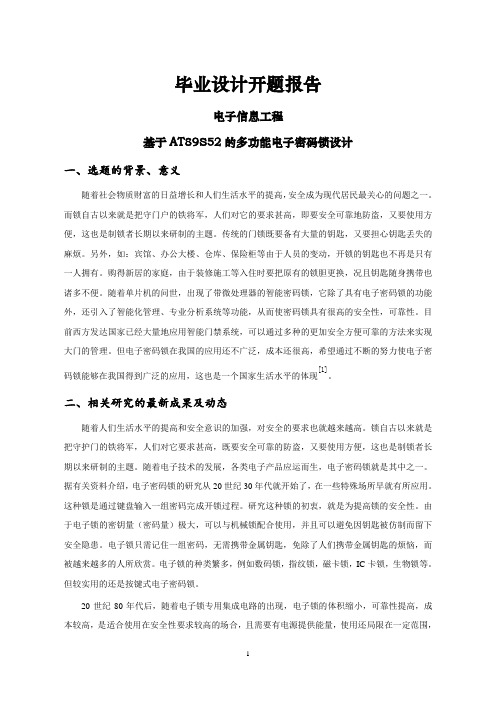

毕业设计开题报告电子信息工程基于AT89S52的多功能电子密码锁设计一、选题的背景、意义随着社会物质财富的日益增长和人们生活水平的提高，安全成为现代居民最关心的问题之一。
而锁自古以来就是把守门户的铁将军，人们对它的要求甚高，即要安全可靠地防盗，又要使用方便，这也是制锁者长期以来研制的主题。
传统的门锁既要备有大量的钥匙，又要担心钥匙丢失的麻烦。
另外，如：宾馆、办公大楼、仓库、保险柜等由于人员的变动，开锁的钥匙也不再是只有一人拥有。
购得新居的家庭，由于装修施工等入住时要把原有的锁胆更换，况且钥匙随身携带也诸多不便。
随着单片机的问世，出现了带微处理器的智能密码锁，它除了具有电子密码锁的功能外，还引入了智能化管理、专业分析系统等功能，从而使密码锁具有很高的安全性，可靠性。
目前西方发达国家已经大量地应用智能门禁系统，可以通过多种的更加安全方便可靠的方法来实现大门的管理。
但电子密码锁在我国的应用还不广泛，成本还很高，希望通过不断的努力使电子密码锁能够在我国得到广泛的应用，这也是一个国家生活水平的体现[1]。
二、相关研究的最新成果及动态随着人们生活水平的提高和安全意识的加强，对安全的要求也就越来越高。
锁自古以来就是把守护门的铁将军，人们对它要求甚高，既要安全可靠的防盗，又要使用方便，这也是制锁者长期以来研制的主题。
随着电子技术的发展，各类电子产品应运而生，电子密码锁就是其中之一。
据有关资料介绍，电子密码锁的研究从20世纪30年代就开始了，在一些特殊场所早就有所应用。
这种锁是通过键盘输入一组密码完成开锁过程。
研究这种锁的初衷，就是为提高锁的安全性。
由于电子锁的密钥量（密码量）极大，可以与机械锁配合使用，并且可以避免因钥匙被仿制而留下安全隐患。
电子锁只需记住一组密码，无需携带金属钥匙，免除了人们携带金属钥匙的烦恼，而被越来越多的人所欣赏。
电子锁的种类繁多，例如数码锁，指纹锁，磁卡锁，IC 卡锁，生物锁等。
但较实用的还是按键式电子密码锁。
数字电子密码锁的设计的开题报告一、项目背景与意义随着科技的发展，数字电子密码锁越来越受到人们的青睐，因为它具有很强的安全性和使用方便性。
数字电子密码锁可以替代传统的钥匙，使得进出门禁的使用更加方便高效。
数字电子密码锁不仅应用于家庭门禁，在商业场所、酒店、学校等场合也得到了广泛的应用。
因此本项目的设计，将更好地满足社会的需求。
二、项目计划1. 确定需求：本项目的设计将会遵循以人为本的设计理念，用户需求为核心。
通过了解用户的需求，确定锁的形状、外观、安装方式等。
2. 确定技术路线：在满足用户需求的前提下，我们将通过技术方案的设计，实现数字电子密码锁的安全和实用性。
3. 选定材料：根据产品的要求，选择合适的材料进行设计，包括外壳、内部线路、按键、显示屏等。
4. 编写程序：本项目的核心部分是程序设计，通过实现各种密码算法、密码验证、开门记录统计等功能，实现数字电子密码锁的各种操作。
5. 调试测试：对设计好的数字电子密码锁进行全面的测试，包括功能测试、安全性测试、使用性能测试等。
6. 项目实施：首先进行小批量生产，对生产过程中的问题进行记录和完善，保证产品质量。
三、技术路线1. 电路设计：数字密码锁的核心是电路设计和控制系统的设计。
在功能设计后，将根据计算机技术理论及数字密码算法进行电路方案设计。
2. MC9S12微控制器：本项目选取了Freescale公司的MC9S12微控制器，这是一款高性能、低功耗的单片机处理器。
3. 杜邦线：杜邦线是一种电线，也称DuPont线，通常用于插在信用卡大小的Arduino、舵机、模块等设备模块上。
4. 触屏显示模块：触摸屏是一种在屏幕上用手指或专用笔操作的输入设备，结合液晶显示技术，可形成液晶触摸屏，适用于数字密码锁的使用。
四、预期成果本项目的设计将能够成功实现数字电子密码锁的设计,包括密码设置、密码验证和开门记录统计等技术，实现自动化、智能化操作，同时结构简单、易操作、安全可靠。
智能电子门锁设计开题报告智能电子门锁设计开题报告一、引言随着科技的发展和人们对安全性的要求不断提高，传统的机械门锁逐渐被智能电子门锁所取代。
智能电子门锁通过集成电子技术和通信技术，使得门锁具备更高的安全性、便捷性和智能化特点。
本文将围绕智能电子门锁的设计展开讨论，并介绍其开题背景、目标和方法。
二、开题背景传统的机械门锁存在着一些不足之处，如易被撬开、钥匙易丢失等问题。
而智能电子门锁则能够通过密码、指纹、人脸识别等多种方式进行身份验证，提高门锁的安全性。
同时，智能电子门锁还可以与手机、智能家居系统等设备进行连接，实现远程开锁、记录出入门信息等功能。
因此，设计一款高性能、高安全性的智能电子门锁对于提升生活品质具有重要意义。
三、研究目标本研究的目标是设计一款具备高安全性、便捷性和智能化特点的智能电子门锁。
具体目标包括：1. 实现多种身份验证方式，如密码、指纹、人脸识别等；2. 提供远程开锁功能，用户可以通过手机等设备进行远程操作；3. 记录出入门信息，方便用户随时了解门锁使用情况；4. 设计门锁的外观美观、易于安装和操作。
四、研究方法本研究将采用以下方法来实现研究目标：1. 调研分析：通过对市场上已有的智能电子门锁产品进行调研和分析，了解其功能、性能和用户需求，为本研究的设计提供参考。
2. 技术选型：根据需求和调研结果，选择适合的身份验证技术、通信技术和安全算法，并进行相关技术的研究和评估。
3. 硬件设计：设计门锁的硬件结构，包括电路板设计、电源管理、传感器连接等，确保门锁的正常运行。
4. 软件开发：开发门锁的控制程序和用户界面，实现身份验证、远程开锁、信息记录等功能。
5. 系统集成：将硬件和软件进行集成，测试门锁的功能和性能，并进行优化和改进。
五、预期成果本研究预期将设计出一款高性能、高安全性的智能电子门锁，并完成以下成果：1. 智能电子门锁的硬件设计图纸和软件源代码；2. 门锁的样机和测试报告，包括性能测试、安全性测试等；3. 门锁的用户手册和技术文档，方便用户使用和维护。
电子密码锁开题报告电子密码锁开题报告一、背景介绍随着科技的飞速发展，电子密码锁作为一种新型的安全防护设备，逐渐成为人们生活中不可或缺的一部分。
相较于传统的机械密码锁，电子密码锁具备更高的安全性和便利性，因此受到越来越多人的青睐。
本文将对电子密码锁的原理、应用和未来发展进行探讨。
二、电子密码锁的原理电子密码锁的核心原理是通过电子技术实现开锁的过程。
它通常由密码输入模块、控制模块和驱动模块组成。
当用户输入正确的密码后，密码输入模块将信号传递给控制模块，控制模块根据预设的密码进行比对，如果匹配成功，则通过驱动模块控制锁体解锁。
相比传统的机械密码锁，电子密码锁的开锁过程更加安全可靠，同时还可以设置多组密码，方便用户管理。
三、电子密码锁的应用1. 家庭安全电子密码锁在家庭安全方面发挥着重要作用。
传统的机械密码锁容易被破解，而电子密码锁采用数字密码，具备更高的安全性。
此外，电子密码锁还可以设置临时密码，方便家庭成员和亲友的进出，同时还可以记录开锁的时间和人员，为家庭安全提供更多的保障。
2. 商业场所电子密码锁在商业场所的应用也越来越广泛。
例如，酒店房间的门锁普遍采用电子密码锁，客人只需输入正确的密码即可进入房间，无需携带钥匙，提高了入住体验的便利性。
此外，电子密码锁还可以与其他系统集成，如门禁系统、监控系统等，形成一个完整的安全管理系统。
3. 公共设施电子密码锁在公共设施上的应用也逐渐增多。
例如，公共停车场的出入口处常常设置电子密码锁，用户只需输入正确的密码即可进入或离开停车场，方便快捷。
此外，一些公共场所如图书馆、学校等也开始采用电子密码锁，提高了管理效率和安全性。
四、电子密码锁的未来发展随着科技的不断进步，电子密码锁也在不断发展和创新。
未来，电子密码锁可能会与生物识别技术相结合，如指纹识别、人脸识别等，进一步提高安全性和便利性。
同时，随着物联网技术的兴起，电子密码锁还可以与其他智能设备连接，实现更智能化的管理和控制。
阳光学院本科生毕业设计（论文）开题报告
专业名称通信工程学生姓名林*森
指导教师*******学号2***99435
课题名称多功能密码锁设计开题日期2017.1.13一、研究背景、概况及意义
锁具在古今都是被广泛使用的，在日常的生活中，人们经常使用锁具以来保护家里的金钱和珠宝，保证自身家庭的人身安全，其最终的目的就是要提高事物的安全性。
然而在生活中经常看到人们会装有普通的机械锁，密码箱上的滚轮密码锁，学校宿舍的电磁卡锁，还有一些指纹锁等等。
对比一下来看，普通机械锁的极大缺点就是极其容易被盗贼强行破坏，其安全系数是最低的，而且经常得携带很多的钥匙，造成生活中很多不便，也容易丢失；密码锁安全性能比较好，但太单一了而且价格也比较贵；电磁卡锁因其磁卡的信息非常容易受到外界的干扰而导致其失去磁性，从而无法开锁，相对比较麻烦，而指纹等用生物特征技术的锁即使安全系数非常好，但也会有时因其手指划破受伤或者虹膜充血等影响导致无法开锁。
所以研究出现代化新型的多功能密码锁是现代人的现实生活需求。
从是否方便轻巧的方面来看，指纹（虹膜）锁无需带任何工具，用其手指等即可开锁，没有了普通机械锁的钥匙，没有了电磁卡锁的卡，极其方便。
从实用的角度来看，多功能密码锁具有多种开锁功能，不用担心因其手指划破或磁卡消磁或按键不灵等等造成无法开锁，从而很大程度提高了其安全性和适用性。
因此多功能密码锁是既方便轻巧，又安全实用，更具有更多的选择性。
本设计的多功能密码锁，同时具有按键输入密码、手机蓝牙APP、指纹识别三种开锁方式。
随着世界生活水平的提高，像单一的指纹开锁、单一的磁卡开锁、单一的输入密码开锁、单一的APP开锁已经走进人们的生活中去，但是这种开锁虽然安全性能上相比较传统的机械锁提高了不少，但是其可靠性和智能性还是比较差的，如果指纹意外破损、磁卡磁性受到外界影响、安装APP的通信设备没电或损坏等等原因会导致无法开锁，给生活带来诸多不便，因此，研究出高效可靠的多功能密码锁是发展的趋势。
二、研究主要内容
1．单片机及最小系统
本模块的单片机用的是STC89C52单片机，复位、电源、晶振
电路被称为单片机正常工作的三要素。
复位电路的基本功能
是：单片机在上电启动时都需要进行复位，对CPU和各个模块
的硬件进行初始化，使其从初始状态进行运行。
电源电路是为整个电路提供动力。
晶振是整个单片机的心脏，晶振在单片机系统中为单片机运
行提供时钟源，任何指令的执行都必须依靠时钟源的存在，
所以为所有的操作提供了一个统一的节拍，这个节拍便是晶
振的频率，本次设计会使用两个小电容和一个晶振来完成晶
振电路的设计。
2．液晶显示模块
显示电路使用12864系列液晶，提醒用户输入密码，提示密码
输入是否正确等信息来提供一个良好的用户交互体验。
液晶
是一种高分子材料，因为其特殊的物理、化学、光学特性，
20世纪中叶开始广泛应用在轻薄型显示器上。
液晶显示器的
主要原理是以电流刺激液晶分子产生点、线、面并配合背部
灯管构成画面。
通常把各种液晶显示器都直接叫做液晶。
3．矩阵键盘模块
按键电路使用4*4的矩阵键盘，来完成密码的输入。
密码的输
入通过按键的按下来完成，而单片机要采集键盘是否按下则
需要通过扫描的方式来完成。
4．报警电路模块设计
报警电路使用的LED灯，LED其实就是一个二极管，利用它单
向导电性设计的报警电路，同时还引入了蜂鸣器，配合LED达
到声光报警的效果。
旨在提醒输入的用户密码错误，如果连
续输入错误次数大于3次，将触发报警电路。
5．指纹模块设计
指纹模块会在单片机开发板上留出接口，接口的设计必需严
格依照指纹模块的引脚及输出的信号来设计，不同指纹模块
的接口都有存在差异，指纹模块的型号为FM-60系列光学指
纹，可以存储多种指纹，且掉电也可保存。
6. 蓝牙模块设计
实现手机开锁软件与密码锁的互联，使用户可以通过手机开
锁软件开锁。
蓝牙发送模块：通过手机蓝牙向主控器发送数据和指令，本
调试过程中使用的安卓手机的蓝牙系统，通过安装APP来完成
蓝牙信号的发送。
蓝牙接收模块：利用微控制器驱动蓝牙模块来接收上位机发
送过来的指令。
因此，系统蓝牙接收模块选用了HC-05嵌入式
蓝牙串口通讯模块，采用SPI通信，非常易于连接到单片机。
三、研究步骤、方法及措施
1．收集相关资料
从网上或图书馆收集有关毕业设计的相关材料以及书籍，在
阅读的过程中，提取出自己所需的资料，并做好笔记。
2．设计节点模块
本系统以片机为核心，扩展了电源电路，晶振电路，复位电
路作为最小系统板，保证单片机可以正常启动，同时又扩展
了显示电路，掉电存储电路，矩阵按键电路，指纹模块电
路，蓝牙模块电路等，构成整个系统的基本框架，主要系统
框图如图1所示：
图 1 系统框图
3．系统软件设计
软件部分必须也进行模块化设计，而不能将所有函数写在一
个文件里。
建立一个工程，每个模块单独作为一个文件，这
样每个模块代码单独编译测试，及时调试bug，这样在对整个
工程进编译时容易定位到问题所在，更多的考虑模块的调
用，逻辑结构方面存在的缺陷，而不是去解决一大堆语法，
拼写等等方面的错误，提高开发的效率。
4. 总体硬件都完成后，结合软件编程进行调试，直至系统能够进行正常工作。
5. 确定作品可行后，撰写毕业设计论文。
四、研究计划进度
1．2017年1月2日－2017年1月13日（第1周-第2周）：查阅资料，对功能需求进行分析, 硬件功能模块划分及软件代码设计，完成开题报告。
2．2017年2月13日－2017年3月3日（第3周-第5周）：对指纹模块、按键模块、蓝牙模块、显示电路等进行详细设计，完成原理图的设计，PCB的绘制并进行焊接，完成硬件部分。
3．2017年3月6日－2017年3月24日（第6周-第8周）：查阅资料，请教导师，编写指纹模块主程序代码、24C02掉电存储子程序代
码、12864显示程序代码等，完成软件部分。
4．2017年3月27日－2017年4月21日（第9周-第12周）：下载代码观察硬件执行效果，进行相应的调试，软硬件调试，开始毕业论文初稿的撰写。
5．2017年4月24日－2017年5月5日（第13周-第14周）：修改毕业设计（论文），交评阅老师评阅 ，根据指导老师的意见修改毕业设计论文。
6．2017年5月8日－2017年5月19日（第15周-第16周）：完成毕业论文，准备答辩的相关材料。
五、参考文献
[1] L.Coetzee.Fingerprint Recognition in Low Quality Images[J].Pattern
Recognition,
1993,26:1441-1460.
[2] TIAN Jie,CHEN Xinjian.Recent progress in fingerprint recognition[J].Progress
in Natural Science,2006,03:231-240.
[3] 赵玉兰,姜春风,方修丰.指纹识别技术在煤矿门禁系统中的应用与实现[J].煤炭技
术,2010,29(11):132-134.
[4] 赵晓玲.单片机在指纹保险柜中的应用[J].微计算机信息,2006,20(20):134-136.
[5] 刘小华,王燕生.指纹识别技术的发展[J].光学技术,1998,23(04):78-80.
[6] 郭天祥.新概念51单片机C语言教程[M].北京:电子工业出版社,2009:60-400.
[7] 张毅刚.单片机原理与应用[M].北京:高等教育出版社,2006:56-234.
[8] 赵建领.51单片机开发与应用技术详解[M].北京:电子工业出版社,2009:75-124.
[9] 陈光新.自动指纹识别技术及其应用[J].江苏船舶,2004,24(03):32-35.
[10] Prata.S.C Primer Plus中文版[M].北京:人民邮电出版社,2005:74-99.
[11] 吴凌燕.基于Proteus的单片机仿真设计[J].仪表技术,2011,17(07):31-37.
指导教师意见（对本课题的深度、广度及工作量的意见及开题是否通过）：该生对选题与我进行了充分讨论研究，该课题的研究具有很大的实用性，符合现代社会的发展需求。
本课题初步确定的电路原理图合理，设计思路基本明确，通过设计和研究可以提高学生的动手能力和强化学生的专业知识，进一步提高学生的工作能力。
本课题的研究方法和研究步骤基本合理，工作量适中，难度合适，学生能够在预定时间内完成该课题的设计。
通过□完善后通过□未通过□
指导教师签名： 年 月 日
系主任意见：
签名：年月日
注：开题报告用A4纸打印装订在毕业设计（论文）任务书后，学生可根据开题报告的长度加页。
开题是否通过请指导教师在□内打“√”。
