移动式滤油机技术规范书-东方希望

全自动移动式真空滤油机技术指标一、主要技术性能指标待净化油指标：含水≤50mg/kg，含气≤12%，击穿电压≥15kV，经本机数次净化处理后，可达到下列指标：1、残余水份≤5~10mg/kg2、残余气体≤0.1%3、过滤精度≤1~5um4、击穿电压≥60kV二、安装调试（一）安装A、本机带有吊环，起吊时注意检查是否损坏。

B、由于本机采用移动或固定放置式，用户不需要另行设计安装基础，只需将本机移动或放置在油罐附近的平地面上即可。

对于固定放置式机型需用方木垫水平1mmC、油池液面不能低于本机入口500mm。

D、电源进线的选用必须能够承载本机全开状态时的最大电流。

（二）调试1、关闭本机所有阀门，接上进出油管，保证油池到本机进出口油路畅通；2、接好三相四线电源。

本机应安全接地，要特别注意接好零线。

3、启动真空泵，检查旋向是否正确；4、检查冷水泵与真空泵是否联锁，即冷水泵控制真空泵；5、检查真空泵、油泵、温控仪与加热器是否联锁；6、启动排油泵，注意电机旋向是否正确；7、调试检查各功能装置时，应注意不要长时间空载，特别是在检查温控仪与加热功能的联锁情况时，只能在一瞬间完成。

三、操作与使用说明（一）开机1、启动真空泵，然后打开真空抽气阀，进油阀。

2、当油进入真空脱气罐下透视孔1/3时，即可启动排油泵；3、油液循环正常后，即可启动自控加热器。

注意启动加热器前应先将温度调节在45~65℃的自控范围内，以55℃为最佳状态。

然后根据处理油量的多少和周围环境温度的高低决定是否开启1#和2# 辅助加热器。

4、运行初期油泡沫较多，可以微开补气阀，直至清除泡沫。

（二）使用说明1、使用范围A、本机作业时的环境温度在-30~+50℃范围内。

B、在温度较低的环境中使用时，必须先将真空泵油加热到15℃左右才能启动。

C、待净化的油液不能太脏（即油中水份、杂质颗粒太多），否则必须先用其它过滤设备（如我厂生产的板框压力式滤油机）充分滤除，以免影响净油机的脱气效率或堵塞过滤元件。

滤油机操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、操作流程1. 准备工作检查滤油机的各个部件是否完好，如油泵、过滤器、油管等。

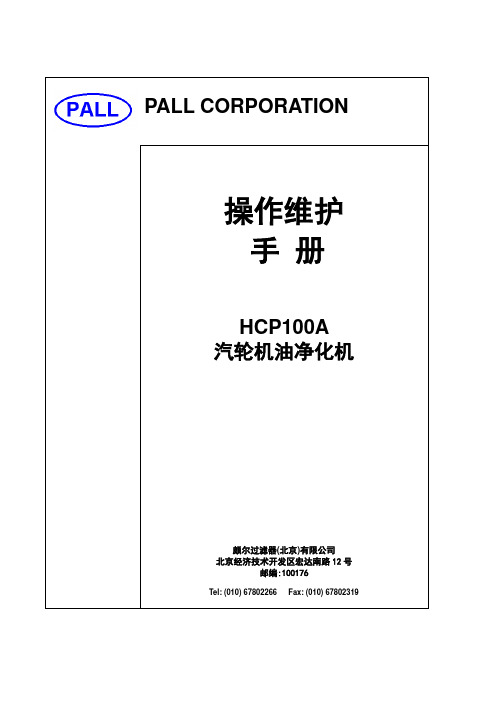

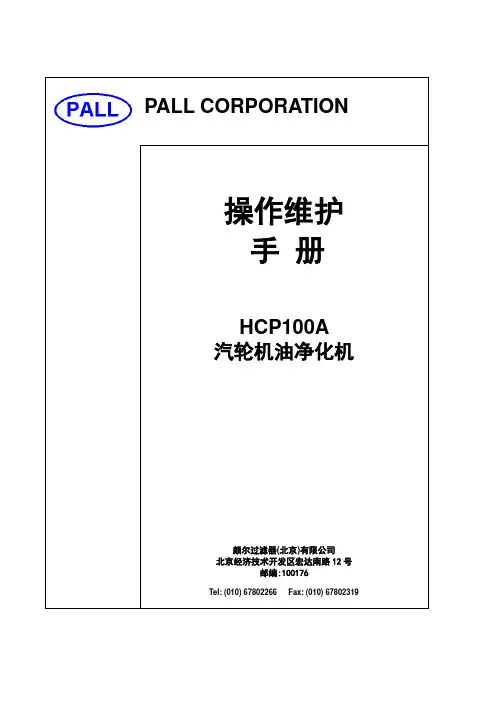

前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。

在安装、操作及保养此设备之前，必须阅读此手册的有关内容。

此设备和选购部件将分别包装，并由客户装配。

拆开包装箱时，要细心谨慎，并按发货单核查所收到的部件。

此设备已按颇尔公司标准程序进行了试验和质量检验，而且也根据合同的要求进行必要的试验。

然而，在试验后，为便于运输，设备可能已打开或解体，并已将其放空和清洗等。

客户应检查并确保运输时，螺母、螺栓、软管或其它任何部件均未松动，必要时将其紧固。

铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。

用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。

目录概述 3 选型 4 技术参数 5 报警条件7 储存与安装9储存9安装前检验9HCP与用户系统的连接10HCP与电源的连接12 操作屏幕14操作屏幕概述14主菜单15 设备启动19脱水循环19过滤循环20设备排空20 维护22日常维护22滤芯更换22故障诊断23 附录25备件清单25PALL图纸HCP100A INST 共2张PALL图纸H0473.E 共5张概述此设备是颇尔公司专为汽轮机油设计的过滤脱水系统，它集油液的精密过滤及高效脱水于一体，能有效清除油液中的颗粒及乳化水、游离水。

处理完成后油液清洁度可达NAS1638 6级，自由水含量可低于100 PPM。

本设备的功能包括：1．过滤循环：可单独作为颗粒过滤设备使用。

2．脱水循环：可去除汽轮机油中乳化水、游离水。

本设备具备如下特点：1．无人值守运行：经调试合格进入正常运行后，无须值守；2．故障自动报警：运行异常需维护时可自动报警并提示操作方法；3．遇险自动停机：运行中出现危急情况时可自动停机关闭系统；4．系统状态显示：设备操作屏幕可显示设备当前及历史操作数据；5．远程工况监视：预留设备状态信号远传接口,用户可根据需要连接。

滤油机安全技术规程滤油机安全技术规程1. 前言油品在生产、运输和使用过程中，往往都要经过过滤。

滤油机是一种在油品中除去杂质的装置，它广泛应用于石油、化工、食品、制药等行业中。

但是，由于设备操作不规范、维护不到位等原因，滤油机的使用也会存在一些安全隐患。

为了保障工人的安全和设备的稳定运转，我们有必要对滤油机的安全规程进行整理和总结。

2. 设备选型和安装选购滤油机时，要根据生产的具体需要选型购买。

在安装滤油机时，应注意以下事项：（1）要选择宽敞、干燥、通风的场地，远离易燃、易爆物品。

（2）要根据设备的重量和尺寸，选择适当的支撑及安装方式。

设备底座应平稳并牢固，不得出现倾斜或晃动现象。

（3）准备好供电、供水和排水等设施，并根据需要进行管道连接。

（4）在安装时，应根据设备说明书，安装好进出口阀门和排放阀门等附件，确保操作方便和安全。

3. 设备操作对于滤油机的操作，应按照以下要求进行：（1）操作人员应经过专业培训，并持有相应的证书或执照。

（2）在操作前，要对设备进行必要的检查，如检查油泵、压力表、油管等是否完好，检查电气设备是否正常等等。

（3）操作时，应注意设备的指示灯和压力表的显示情况，确保设备能够正常工作。

（4）操作时，要根据所需的油、水、气的流量和压力要求，调整设备的操作参数，以保证滤油机正常工作。

（5）如果出现异常情况，如油泵不工作、油压指示异常等等，应立即停止设备，并进行检查和维护。

4. 维护、保养和检修维护、保养和检修是保证滤油机长期稳定运行的重要措施。

具体的要求如下：（1）定期检查设备上的液压油、润滑油等油品，确保油品的质量和充足性。

（2）定期对设备的液压系统、传动系统、轴承系统等关键部位进行检查和保养。

（3）对设备的进出口阀门、排放阀门等附件定期进行检查和维护，确保其正常运转。

（4）设备停机前，要断开电源和气源，并进行清洗和消毒，防止污染和腐蚀。

5. 安全防护措施为了保障工人的安全，要采取以下措施：（1）在设备周围设置合适的护栏和防护装置，防止人员误入操作区域。

MFV系列真空滤油机操作手册HAWKLEADER LTD.目录章节名称页码1 前言 32 设计参数 43 操作手册 6概述 6各构件系统 6电气系统84 安装及操作11安装11操作程序155. 保养17日常保养工作17故障探测20大修安排226 附录系统总图+原理图电器接线图1电器接线图2前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。

在安装、操作及保养之前，必须阅读此手册的有关内容。

此设备和选购部件将分别包装，并由客户装配。

拆开包装箱时，要仔细谨慎，并按照装箱单核查所收到的部件。

此设备已按照HAWKLEADER公司标准程序进行了实验和质量检验，而且也根据合同的要求进行必要的试验。

然而，在试验后为了方便运输，设备可能已打开或解体，并已将其放空和清洗等。

客户应检查并确保运输时，螺母、螺栓、软管或其他任何部件均未松动，必要时将其紧固。

铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。

用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。

设计参数1.标识设备名称：真空滤油机型号：MFV-021380HT32.设计操作条件流体：石油基液压油，润滑油进口压力0.1MPa出口压力0.6 MPa运行温度最高70℃最大流体粘度700CST最小流体粘度10 CST3.流体系统进口循环流量：20升/分安全溢流压力 1.0 MPa出口出口压力0.6 MPa出口过滤器压差开关设定值0.35 MPa出口泵安全阀设定值0.7 MPa4.真空系统运行真空度从-0.06MPa至-0.09 MPa可调泵润滑油Supervac非乳化液或矿物油，达到ISO46粘度级5.结构材料结构架，容器及控制箱：不锈钢带螺纹的接头及紧固件：不锈钢软管：不锈钢密封件丁晴橡胶6.外形尺寸长：1100 mm宽：600 mm高：带脚轮980 mm无液体时装置重量：200KG7.电动机及传动系统连接方式：直连供电电源：380V 50Hz控制电压：220V AC电动机总功率：380V 3.75KW8.仪表设备：控制箱总开关启动按扭停止按扭复位按扭（故障报警后使用）导空按钮电源指示灯运行指示灯低液位警示灯（真空罐内液位过低且无法在短时间内自动恢复）高液位警示灯（真空罐内液位过高）压差警示灯（出口滤芯堵塞）热过载指示灯（电器热过载）部件出口压力表入口真空压力表（可能为负值）喷嘴压力表容器真空度表容器液位浮子式开关出口过滤器压差开关操作说明概述MFV系列移动式净化设备是通过清除水、颗粒污物和气体而净化处理液压及润滑油。

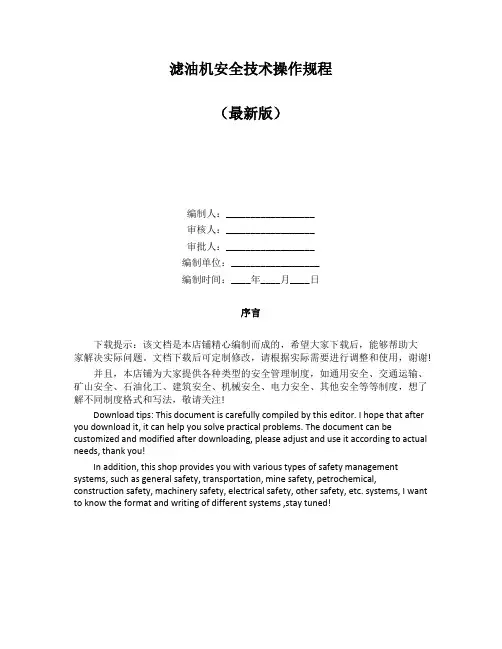

滤油机安全技术操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!滤油机安全技术操作规程1 目的为规范滤油机正确使用和安全操作，特制定本规程。

滤油机安全技术操作规程滤油机安全技术操作规程滤油机是一种重要的生产设备，常用于工业领域的油污物处理和油品净化，能高效地过滤出杂质和污物。

然而，滤油机工作涉及到高温、高压、易燃易爆等安全隐患，因此，正确使用滤油机和严格遵守安全操作规程，能有效地保障生产安全，避免意外事故的发生。

一、设备操作前的准备在使用滤油机之前需要做好以下准备工作：1.检查滤油机和周围工作环境是否符合安全要求，避免异物进入和热源附近存在可燃物。

2.检查设备及相关附件是否完好，如有损坏或故障现象应及时通知相关维修人员处理。

3.检查设备要使用的滤材是否符合要求，以保证滤油质量。

4.严格按照操作规程，装配设备并连接好必要的管路。

5.根据具体工艺要求，确认设备的工作压力、温度等参数。

6.配备足够的防护用品，如防护眼镜、绝缘手套、工业镊子、防护鞋等。

二、设备使用过程中的注意事项在滤油机工作期间，应严格遵守以下安全规程：1.操作时，应注意设备的状态和运行情况，及时发现异常现象并及时通知维修人员处理，禁止随意拆卸设备。

2.滤油机加热过程中，应避免直接接触加热部分和热油，使用防护用品避免烫伤。

3.滤油机运行时，与机器保持一定距离，防止因油液喷溅或泄漏等原因导致烫伤或触电。

4.滤油机的电气部分应安装漏电保护器，开机前应检查并保证接地良好。

5.在清洗、维护和更换滤材等操作中，应避免与电源、热源等大功率部分直接接触，以免发生意外事故。

6.禁止操作人员在不了解设备机理、不具备相关技能的情况下进行任意维修或改动，以免导致安全事故。

7.设备运行完成后应及时关闭电源，并清除滤材和管道，保持机器的清洁，并定期对机器进行保养和维修。

8.滤油机在长时间停用后，应进行彻底清洗和检查，避免机器内产生生锈和腐蚀等安全隐患。

三、事故应急措施若不慎发生滤油机意外事故，应立刻进行处理：1.如有油液泄漏或喷溅，应立即关闭设备，切断电源，并使用吸油纸或吸油棉对油液进行清除。

2.如有热油泼洒，应立刻用冷水冲洗患处，注意保持冷静，不可恐慌。

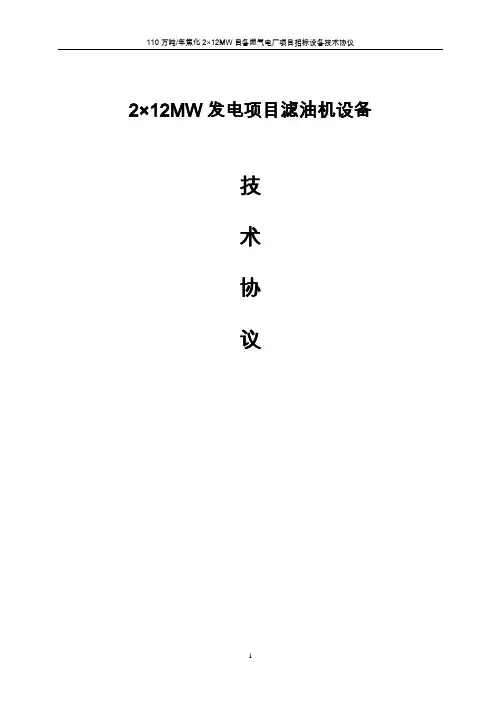

2×12MW发电项目滤油机设备技术协议总则1.1 本技术规范书适用于煤气发电工程2×15MW煤气发电项目滤油机设备。

提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，出卖方保证提供符合本技术规范和工业标准的优质产品。

1.3 在签订合同之后，买受方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由出卖、买受双方共同商定。

1.4 本技术规范书所使用的标准如与出卖方所执行的标准发生矛盾时，按较高标准执行。

1.5 如果出卖方没有以书面形式对本技术规范的条文提出异议，那么买受方认为出卖方提供的产品完全符合本技术规范的要求。

1.6 出卖方提供的产品是技术先进、质量可靠的，并且在相应的工程或相似条件下运行并超过两年，已证明安全可靠。

1.7本技术协议书经买受、出卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。

未尽事宜由双方协商解决1.8合同签定后按本技术协议的要求，出卖方将提出设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买受方，由买受方确认。

1.9声明：责出卖方对买受方提供的订货参数要进行仔细的审核，对其中存在的问题或疑问及时提出，以便买受、出卖双方汇同设计院及时做好变更。

如果出卖方没有提出疑义，则视为对技术参数的认可，将来设备发生问题，由出卖方承担任。

技术合同中所疏忽遗漏和错误的地方，无论是那一方责任，也无论在何时发现必须及时提出予以更正，由买受、出卖双方和设计院三方共同协商解决，合同依照三方最终协议执行。

1.10内容：（1）、设备的设计和制造保证按照买受方提供的订货图纸和相应的国家标准执行。

（2）、设计和制造的全过程，确保在ISO9001:2000质量体系标准的控制内进行。

一、技术要求及配臵：（一）、设备名称、型号、数量设备名称：透平油专用滤油机。

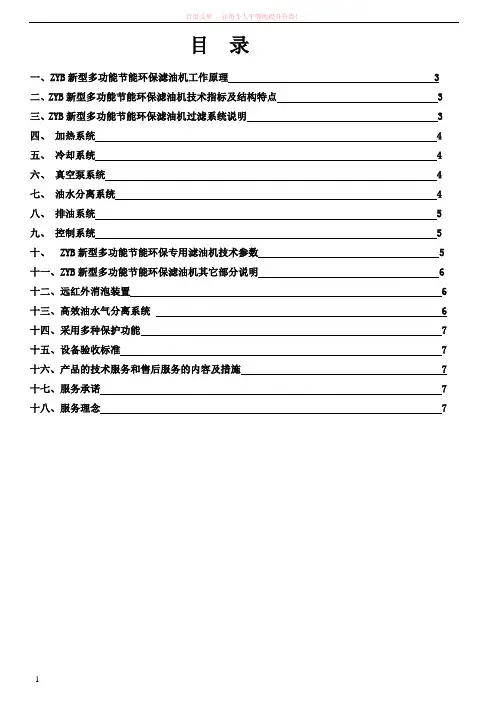

目录一、ZYB新型多功能节能环保滤油机工作原理 3二、ZYB新型多功能节能环保滤油机技术指标及结构特点 3三、ZYB新型多功能节能环保滤油机过滤系统说明 3四、加热系统 4五、冷却系统 4六、真空泵系统 4七、油水分离系统 4八、排油系统 5九、控制系统 5十、 ZYB新型多功能节能环保专用滤油机技术参数 5 十一、ZYB新型多功能节能环保滤油机其它部分说明 6 十二、远红外消泡装置 6 十三、高效油水气分离系统 6 十四、采用多种保护功能 7 十五、设备验收标准 7 十六、产品的技术服务和售后服务的内容及措施 7 十七、服务承诺 7 十八、服务理念 7一、ZYB新型多功能节能环保滤油机工作原理：1.1、本机根据减压分离，精密过滤的原理，采用分子吸附、真空干燥、机械过滤，台阶波模糊控制等多项技术，能去除油中水分、杂质、皂类、酸值、胶质、色素等、适用于电力、石油化工、煤化工、钢铁、发电机组、有色金属加工等，在线或离线的油净化处理，从而使油品得到及时净化，重新利用，能提高油品的清洁度及干燥程度，一次过滤能大幅度提高和减少净油工期与工作量，和保证机组的安全正常运行。

1.2本机采用喷雾闪急脱水和三维立体台阶波真空干燥原理，进行立体的，多层面的快速蒸发和高效油水分离技术，可靠的脱出劣质油中的水分，杂质，气体，酸值等有害物质并迅速恢复油质的破乳化能力，使处理后的油达到国家新油使用标准。

1.3本机设计合理，控制简单。

设置有先进的油位自动补偿控制器，彻底解决了滤油机普遍存在的油泵空载和跑油等现象。

并装设压力自动控制器，超压自动报警停机，泄真空连锁装置。

本机故障自动停机，电磁阀自动关闭，永无回油和跑油的存在。

二、ZYB新型多功能节能环保滤油机技术指标及结构特点：2.1符合机械工业部JB/T5285--2004标准和电力工业部DL-T521-93标准自组研发。

2.2油净化装置采用集装式，便于安装、运行维护、检修，设置必要的取样口。
