无线话筒对频方法
无线话筒对频方法无线话筒是一种广泛应用于舞台表演、会议演讲等场合的音频设备，它能够让演讲者或表演者在不受束缚的情况下自由移动，并且保持良好的音质。
然而，在实际使用过程中，由于无线频率的限制、干扰等因素，经常会出现信号不稳定、杂音干扰等问题。
为了解决这些问题，我们需要采取一些对频方法来确保无线话筒的正常使用。
首先，对频是指在使用无线话筒前，对其进行频率的设置和匹配。
在对频之前，我们需要了解无线话筒的工作频段和频率范围，然后根据实际情况选择一个空闲的频率进行设置。
一般来说，我们可以通过专业的频谱分析仪或者无线话筒自带的频率扫描功能来寻找空闲的频率。
在找到空闲频率后，我们需要将无线话筒的接收频率和发射频率设置为相同的频率，以确保信号的稳定传输。
其次，避免干扰也是保证无线话筒正常使用的重要因素。
在现代社会，无线信号的干扰是不可避免的，特别是在会议室、演出场地等复杂环境中。
为了避免干扰，我们可以采取一些措施，比如尽量减少其他无线设备的使用，避免无线设备之间的频率冲突，以及合理安排无线话筒的位置，尽量远离可能产生干扰的设备或信号源。
另外，定期检查和维护也是确保无线话筒正常使用的关键。
无线话筒是一种电子设备，长时间使用后可能会出现频率漂移、信号衰减等问题。
因此，我们需要定期对无线话筒进行频率对频和信号检测，确保其工作在最佳状态。
同时，及时更换电池、清洁话筒的天线和接插件，也能有效提高无线话筒的稳定性和可靠性。
最后，合理使用和管理无线话筒也是确保其正常工作的重要环节。
在使用无线话筒时，我们需要遵守相关的频率管理规定，避免跨频段使用、超出频率范围等行为。
另外，合理规划无线话筒的使用数量和位置，避免频率冲突和干扰，也是确保无线话筒正常工作的重要措施。
综上所述，通过对频设置、避免干扰、定期检查维护和合理使用管理，我们可以有效地解决无线话筒在实际使用中可能出现的问题，确保其稳定可靠地工作。
希望以上方法能够为您在使用无线话筒时提供一些帮助和参考。
无线话筒使用方法
无线话筒使用方法
1.安放话筒：将无线话筒的接收器放置在一个固定位置，避免移动干扰信号接收。
2.开启无线话筒：打开话筒电源开关，等待话筒与接收器建立稳定的无线连接。
3.选择信道：打开接收器上的信号选择按钮，调整到无线话筒使用的频道。
4.测试话筒：在使用话筒之前，建议测试音响效果，可以通过接收器上的音量调节按钮测试话筒的音质和音量。
5.使用话筒：穿上话筒，触摸到麦克风部分，适当调节音量和靠近或远离嘴巴的距离，确保说话清晰，音量正常。
6.存储和保养：使用完话筒后，关掉话筒电源开关，将话筒放回到存储盒中，并定时清理麦克风部分，保持干净。
无线话筒的工作原理
无线话筒的工作原理
无线话筒是一种无需通过有线连接传输音频信号的设备，其工作原理如下：
1. 无线传输：无线话筒通过内置的无线电发射器将音频信号转换成无线信号，然后将该信号以电磁波的形式传输出去。
2. 麦克风：无线话筒内置了一个麦克风，用于将声音转换成电信号。
麦克风通常由一个声音传感器（通常是一个振动膜）和一个负责转换声音信号的电路组成。
3. 提取和处理：麦克风采集到的声音信号通过内部的电路进行放大和处理，以确保信号的质量和清晰度。
这些电路可根据不同的需求进行调整和优化，例如增强低音或高音等。
4. 数字化：经过处理、放大后的音频信号被转换成数字信号，便于无线传输。
这一过程通常通过模数转换器（ADC）实现，将连续的模拟信号转换成数字形式。
5. 数字信号传输：数字信号通过无线电发射器转换成高频的电磁波，然后通过天线发射出去。
这些高频电磁波在空气中传播，类似于无线电广播。
6. 接收和解调：接收器中的天线接收到从无线话筒发射出的信号后，通过解调器将其转换为数字信号。
7. 数字信号处理：接收器内部的电路对接收到的信号进行处理
和解码，还原出原始的音频信号。
8. 转换成模拟信号：经过数字信号处理后，音频信号再次被转换成模拟形式，以使其能够被音响设备等设备接收和播放。
9. 输出音频：最后，输出接口将音频信号传送到外部音响设备，使用户能够听到话筒的声音。
这可以通过有线连接或者无线连接（例如蓝牙）实现。
通过这种工作原理，无线话筒可以实现远距离传输音频信号的功能，为用户带来便利和灵活性。
无线话筒方案
无线话筒方案介绍无线话筒是一种能够使演讲者、歌手或其他表演者自由移动的音频设备。
传统有线话筒存在着使用受限的问题，因此无线话筒方案应运而生。
本文将介绍无线话筒方案的基本原理、技术要求以及实现方式。
基本原理无线话筒方案基于无线技术传输音频信号，实现演讲者无需通过有线连接与音频设备连接的目的。
其基本原理如下：1.麦克风采集声音信号并转换为电信号。
2.无线发射器将电信号转换为无线电频信号并进行调制。
3.无线接收器接收到无线电频信号并进行解调。
4.解调后的信号再经过放大处理后，送给音频设备进行音频放大或处理。
技术要求无线话筒方案需要满足以下技术要求：1.无线传输稳定：需要保证音频信号在传输过程中不受干扰，保持良好的音质。
2.低延迟：音频信号传输延迟应尽可能低，以确保演讲者的声音与他们的动作同步。
3.有效距离：无线话筒方案应具备一定的有效传输距离，以适应不同的场景需求。
4.能效优化：为提高电池寿命和延长使用时间，无线话筒方案应设计节能机制。
实现方式无线话筒方案可以通过以下方式来实现：1.无线电频信号传输：使用无线电频信号进行数据传输，常见的无线话筒方案包括使用UHF或VHF频段进行传输。
此方式在传输距离较远时效果较好，但受到频段限制。
2.数字信号传输：将麦克风采集到的模拟信号进行数字化处理后，通过无线传输方式传输。
此方式可以提供更好的音频质量和抗干扰能力，并且支持更长的传输距离。
常见的数字无线话筒方案包括使用2.4GHz或5.8GHz频段进行传输。
3.多通道传输：为满足多个话筒同时使用的需求，无线话筒方案可以采用多通道传输技术，使不同的话筒能够使用不同的频段进行传输，避免互相干扰。
结论无线话筒方案通过无线传输技术实现演讲者的自由移动，摆脱有线连接的限制。
在选择无线话筒方案时，需要关注无线传输稳定性、低延迟、有效传输距离以及能效优化等方面。
实现方式包括无线电频信号传输、数字信号传输和多通道传输等。
根据实际需求选择适当的方案，可以提供稳定的音频传输质量和良好的用户体验。
如何正确选用无线话筒
如何正确选用无线话筒选用无线话筒时需要考虑以下几个方面：类型选择、频率调节、信号稳定性、音质表现、操作简便性、电池寿命以及成本等因素。
以下是详细说明：1.类型选择：目前市场上主要有两种类型的无线话筒，即手持式无线麦克风和体装式无线麦克风。
手持式无线麦克风适用于主持人、歌手等需要频繁移动的场合，而体装式无线麦克风适用于需要双手操作或需要长时间使用的场合，如演讲、唱歌等。
2.频率调节：无线话筒工作时需要选择合适的频率。
一般来说，无线话筒的频率范围在500MHz至900MHz之间，不同国家和地区的频段规定有所不同，选购时需要根据实际情况选择适配当地频段的无线话筒。
3.信号稳定性：无线话筒信号的稳定性很重要，如果信号不稳定，会影响语音的质量和传输的稳定性。
为了保持信号稳定，可以选择带有多通道功能的无线话筒，避免信号干扰。
另外，一些高端无线话筒还配备了自动频率调整和信号增强等功能，可以进一步提高信号的稳定性。
4.音质表现：无线话筒的音质表现直接影响到使用者的体验。
一般情况下，可以通过查看产品的技术参数来了解其音质表现，如频率响应范围、信噪比、谐波失真等。
另外，也可以参考其他用户的评价或者亲自试听来判断其音质表现。
5.操作简便性：无线话筒的操作简便性也是选购时需要考虑的因素之一、一些实用的功能，如快速频道扫描、自动通道选择和无线同步等，可以提高操作的便捷性和效率。
6.电池寿命：无线话筒通常使用电池供电，电池寿命对于长时间使用的场合尤其重要。
在选购时可以查看产品的电池寿命参数，并考虑是否需要备用电池以应对长时间的使用需求。
7.成本：无线话筒的成本因素也需要考虑。
一般来说，高端的无线话筒拥有更好的音质、信号稳定性和更多的功能，但价格也会相应提高。
因此，在选购时需要根据自己的预算和需求权衡。

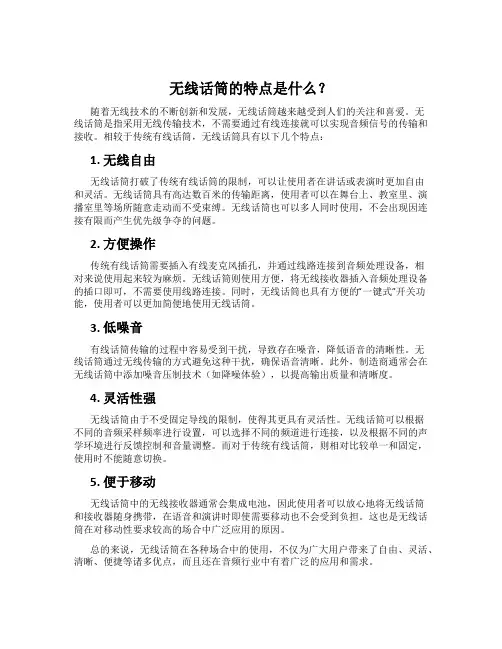

无线话筒的特点是什么？
无线话筒的特点是什么？随着无线技术的不断创新和发展，无线话筒越来越受到人们的关注和喜爱。
无线话筒是指采用无线传输技术，不需要通过有线连接就可以实现音频信号的传输和接收。
相较于传统有线话筒，无线话筒具有以下几个特点：1. 无线自由无线话筒打破了传统有线话筒的限制，可以让使用者在讲话或表演时更加自由和灵活。
无线话筒具有高达数百米的传输距离，使用者可以在舞台上、教室里、演播室里等场所随意走动而不受束缚。
无线话筒也可以多人同时使用，不会出现因连接有限而产生优先级争夺的问题。
2. 方便操作传统有线话筒需要插入有线麦克风插孔，并通过线路连接到音频处理设备，相对来说使用起来较为麻烦。
无线话筒则使用方便，将无线接收器插入音频处理设备的插口即可，不需要使用线路连接。
同时，无线话筒也具有方便的“一键式”开关功能，使用者可以更加简便地使用无线话筒。
3. 低噪音有线话筒传输的过程中容易受到干扰，导致存在噪音，降低语音的清晰性。
无线话筒通过无线传输的方式避免这种干扰，确保语音清晰。
此外，制造商通常会在无线话筒中添加噪音压制技术（如降噪体验），以提高输出质量和清晰度。
4. 灵活性强无线话筒由于不受固定导线的限制，使得其更具有灵活性。
无线话筒可以根据不同的音频采样频率进行设置，可以选择不同的频道进行连接，以及根据不同的声学环境进行反馈控制和音量调整。
而对于传统有线话筒，则相对比较单一和固定，使用时不能随意切换。
5. 便于移动无线话筒中的无线接收器通常会集成电池，因此使用者可以放心地将无线话筒和接收器随身携带，在语音和演讲时即使需要移动也不会受到负担。
这也是无线话筒在对移动性要求较高的场合中广泛应用的原因。
总的来说，无线话筒在各种场合中的使用，不仅为广大用户带来了自由、灵活、清晰、便捷等诸多优点，而且还在音频行业中有着广泛的应用和需求。
无线话筒对频方法
无线话筒对频方法无线话筒是一种非常常见的音频设备，它在许多场合都得到了广泛的应用，如会议、演讲、演出等。
然而，在使用无线话筒的过程中，频率干扰问题经常会给人们带来困扰。
为了解决这一问题，我们需要了解无线话筒对频方法。
首先，对频是指在使用无线话筒时，将接收器和发射器的频率进行匹配，以确保信号的稳定传输。
对频的方法有很多种，下面我们将介绍几种常见的对频方法。
一种常见的对频方法是自动对频。
许多现代无线话筒设备都配备了自动对频功能，用户只需要按下对频按钮，设备就会自动搜索最佳频率，并进行匹配。
这种方法简单方便，适用于大多数用户。
另一种对频方法是手动对频。
在一些特殊情况下，自动对频可能无法满足需求，这时就需要手动对频。
用户需要通过调节接收器和发射器的频率，使它们匹配，这需要一定的技术和经验。
手动对频需要更多的耐心和细心，但能够更精确地调节频率。
除了自动对频和手动对频外，还有一种对频方法是扫频对频。
扫频对频是通过专业的扫频仪器来进行频率扫描和匹配，以确保无线话筒的稳定工作。
这种方法需要专业技术和设备，适用于对频要求非常严格的场合。
无论是自动对频、手动对频还是扫频对频，对频的目的都是为了确保无线话筒在工作时能够稳定、清晰地传输信号，避免频率干扰和信号丢失。
在实际使用中，用户可以根据具体情况选择合适的对频方法，以确保无线话筒的正常工作。
除了选择合适的对频方法外，还有一些其他注意事项需要注意。
首先，要选择合适的工作频段，避免与其他无线设备产生干扰。
其次，要定期检查和维护无线话筒设备，确保其正常工作。
最后，要根据实际情况调整天线方向和位置，以获得最佳的信号接收效果。
总之，对频是保证无线话筒正常工作的重要环节，选择合适的对频方法和注意细节，能够有效地避免频率干扰和信号丢失，提高无线话筒的工作效率和稳定性。
希望本文介绍的对频方法能够帮助大家更好地使用无线话筒设备。
无线话筒对频方法
无线话筒对频方法无线话筒是一种常见的音频设备，广泛应用于演讲、表演、会议等场合。
为了保证无线话筒的正常使用，对频是非常重要的一项工作。
对频是指在无线话筒系统中，通过调节无线话筒的频率，使其与接收设备的频率保持一致，以确保音频传输的稳定和清晰。
本文将介绍无线话筒对频的方法，帮助用户正确、快速地完成对频工作。
1. 确定频率范围。
在进行无线话筒对频之前，首先需要确定可用的频率范围。
不同地区、不同型号的无线话筒可能有不同的频率范围，因此需要根据所在地区的法规和无线话筒的型号来确定可用的频率范围。
一般来说，可以在无线话筒的说明书或官方网站上找到相关信息。
2. 扫描频率。
在确定了可用的频率范围之后，接下来就是扫描频率。
现代的无线话筒通常配有自动扫描功能，可以帮助用户快速找到可用的频率。
使用自动扫描功能，可以让无线话筒在可用的频率范围内自动搜索并选择最佳的频率，从而避免干扰和频率冲突。
3. 手动调节频率。
如果无线话筒没有自动扫描功能，或者用户需要手动调节频率，就需要进行手动对频。
手动对频需要依靠专业的频谱分析仪或频率计，通过监测无线话筒的信号和干扰信号，来手动调节无线话筒的频率，使其与接收设备的频率保持一致。
4. 测试传输效果。
完成对频后，需要进行传输效果的测试。
可以通过模拟演讲或表演的方式，测试无线话筒的传输效果。
检查传输效果是否稳定、清晰，是否存在干扰和杂音等问题。
如果发现问题，需要重新对频或调整其他参数，直到传输效果符合要求。
5. 固定频率。
当确认无线话筒的频率设置正确无误后，需要将频率固定下来，以防止频率的意外变动。
可以通过设置无线话筒的锁频功能或者标记频率的方式来固定频率，确保无线话筒在使用过程中不会频率漂移或变动。
总结。
无线话筒对频是确保无线话筒正常使用的重要工作，正确的对频方法可以保证音频传输的稳定和清晰。
通过确定频率范围、扫描频率、手动调节频率、测试传输效果和固定频率等步骤，可以帮助用户正确、快速地完成无线话筒的对频工作。
无线话筒原理
无线话筒原理
无线话筒是一种利用无线电技术传输声音的设备，它的工作原理是利用无线电波来传输声音信号。
无线话筒的原理与传统有线话筒有所不同，它不需要通过有线连接来传输声音信号，而是通过无线电波来实现声音的传输。
无线话筒的原理基于无线电技术，它利用了无线电波的传输特性。
当人们说话时，声音会引起话筒内部的振动，这些振动会被转换成电信号，并通过无线电波传输到接收设备。
接收设备接收到信号后，再将其转换成声音，使人们能够听到说话者的声音。
无线话筒的原理使其具有许多优点。
首先，无线话筒不需要通过有线连接，因此可以更加灵活地使用。
无线话筒可以在不受有线限制的情况下进行移动，使其在许多场合都能够得到应用，比如演讲、表演、会议等场合。
其次，无线话筒的传输距离较远，可以在较大范围内进行声音传输，使其在大型活动中得到广泛应用。
然而，无线话筒也存在一些缺点。
由于无线电波的传输受到环境的影响，因此在一些复杂的环境下，无线话筒可能会受到干扰，导致声音传输不稳定。
此外，无线话筒的电池寿命也是一个需要考虑的问题，因为它需要不断地使用电能来进行声音传输。
总的来说，无线话筒的原理基于无线电技术，利用无线电波来传输声音信号。
它具有灵活、便捷的特点，使其在许多场合都得到广泛应用。
随着无线技术的不断发展，相信无线话筒将会在未来得到更广泛的应用。
无线话筒的工作原理
无线话筒的工作原理无线话筒是一种可以通过无线信号传输声音的设备，它在舞台表演、会议演讲、电视节目录制等场合起着非常重要的作用。
它能够让演员、演讲者、主持人等在不受限制的情况下自由移动，并且保持声音清晰、稳定。
那么无线话筒是如何实现这一功能的呢？接下来我们将从无线话筒的工作原理来详细介绍。
无线话筒的工作原理可以分为两个部分，声音采集和无线信号传输。
首先我们来看声音采集部分。
无线话筒内部有一个电容麦克风，它可以将声音转换为电信号。
当人们说话或唱歌时，声音会通过空气传播，然后被麦克风捕捉到，并转换成电信号。
这个电信号会被送入无线话筒的电路中进行处理。
接下来是无线信号传输部分。
无线话筒内部有一个无线发射器，它会将处理后的电信号转换为无线信号。
这个无线信号会通过天线发送出去，然后被接收器接收。
接收器会将无线信号转换为电信号，然后送入音响系统进行放大和播放。
无线话筒的接收器一般会连接到音响系统或录音设备上，以便将声音输出出来或者进行录制。
在无线信号传输的过程中，需要注意到无线话筒的频率选择。
由于无线信号在空气中传播，会受到其他无线设备的干扰，因此无线话筒的频率选择非常重要。
一般来说，无线话筒会有多个可选的频率通道，用户可以根据实际情况选择一个干扰较小的频率进行使用。
此外，无线话筒的发射功率也需要控制在合适的范围内，以避免对其他无线设备产生干扰。
除了频率选择和发射功率控制，无线话筒还需要考虑到信号的稳定性和抗干扰能力。
在实际使用中，无线话筒可能会受到来自其他无线设备、建筑物、人体等因素的干扰，因此需要采取一些措施来提高信号的稳定性和抗干扰能力。
比如，可以采用多频道、多天线、数字信号处理等技术来提高无线话筒的性能。
总的来说，无线话筒的工作原理主要包括声音采集和无线信号传输两个部分。
声音采集部分通过电容麦克风将声音转换为电信号，无线信号传输部分通过无线发射器将电信号转换为无线信号，并通过天线发送出去。
在无线信号传输的过程中，需要注意到频率选择、发射功率控制、信号稳定性和抗干扰能力等因素，以保证无线话筒的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线话筒发射机的电路原理解析与常见障的检修电子科学与工程系电子科学与技术0901万自成2011-5-22无线话筒发射机的电路原理解析与常见故障的检修摘要：无线话筒系统广泛应用于扩声系统，包括发射机和接收机两种单机。
本文主要分析了无线话筒发射机的工作原理，并着重剖析了H-8.1无线话筒发射机的工作电路，并对一些常见故障的检修给予处理建议，以供大家参考。
关键词：拾音头前置放大器晶体振荡器音频放大电路导频电路维修。
无线话筒在音响系统中作用是毋庸置疑的，由于其具有不需要电缆的机动灵活性，又兼有有线话筒高质量的电声性能，广泛运用于电视演播室、电影同期声、舞台艺术扩声、展览讲解及其它专业与非专业应用场合。
因为无线话筒发射与接收电路复杂、技术难度较高以及生产厂家资料的保密，使得市场上销售的无线话筒基本上都没有电路图，当无线话筒出现问题时，给消费者的使用与维修带来了很多困扰。
笔者作为一位多年从事一线的录音工作的技术人员，从自己的日常工作的经验与积累中，经整理选一款电路典型的无线话筒，某公司的HS-8.1C无线话筒的电路作为案例，供大家参考，及介绍一些常见故障的处理，希望对业内同行有所帮助及请业内同行给予指正。
无线话筒由两部分组成，即发射部分和接收部分。
声音由拾音头拾出，经音频放大后去调制载波频率，经调频放大及功率放大，从天线上发射出去。
接收部分由天线、高频放大电路、混频器、差频放大电路、鉴频器和音频放大电路组成。
由于篇幅限制，本文主要分析了发射机的工作原理与电路。
一、无线话筒发射机的工作原理无线发射机包括以下部分：拾音头、前置放大器、晶体振荡器、频率调制器、倍频器、射频功率放大器及辐射天线系统等。
【1】其中的拾音头是一个声电转换器，拾取声场里的声音信号，并把声音信号转换成电信号。
无线话筒发射机拾音头多用驻极体传声器、电容传声器、动圈传声器。
要求拾音头不失真地拾取声音信号，进行线性声电转换。
话筒输出的音频节目的电信号经过音频前置放大器，将微弱的低电平信号放大到高电平，用来调制发射机的调制器。
要求噪声要低；失真要小；带宽要宽等。
晶体振荡器产生一个与射频有关的非常稳定的振荡频率，是发射机最重要的技术指标，要保证这个技术指标，必须用晶体控制振荡器。
振荡器利用正反馈自激振荡电路，但如果电路元件的稳定性差，会影响振荡器的频率稳定度，形成频漂。
频率调制器是将信号载到另一个频率信号上。
调频的抗干扰性很强，且在各类电磁干扰中，幅度干扰信号居多，理论上对频率的干扰非常小，可以忽略。
倍频器是一种理论上的放大器，区别在于输入回路和输出回路的谐振频率不同。
其输出回路的谐振频率调在输入回路谐振频率的n次谐波上，即倍频器输出信号频率是输入信号频率的n次谐波。
造成倍频器的效率很低，能量损失很大，但放大电压信号在电子电路中较为容易，为得到更高的辐射频率，能量损失是值得的。
射频功率放大器进一步提高信号功率，输出回路要准确地调谐在辐射频率上；输出功率要符合发射机的功率要求，辐射功率稳定，并有足够的裕量；辐射效率要高；滤波性能要好；电路简单、稳定可靠。
二、无线话筒发射机的电路分析：本文以H-8.1无线话筒的发射机为例，该话筒接收频率范围为VHF频段190mHz-270mHz；最大使用距离为100m；最大偏移度为±15kHz；发射机使用的是9v层叠电池；其灵敏度在输入10-15dBuv 时, s/n: ＞70dB。
[2]由于一台机器2个发射电路基本相同，现选一个发射通道进行分析，电路图依据手持实物绘制,器件编号经笔者自编。
音频放大部分电路：MIC咪芯即拾音头的灵敏度一般为-60dB，信号太弱，不能达到调制的门限电压，需要进行信号放大，咪芯拾取的音频信号通过阻抗匹配R14、C2与C1耦合到IC1(集成双运放大集成电路)需进行约10倍信号放大，放大后的音频信号通过C5耦合到R5、C6、R6、C7进行预加重然后进入压缩部分电路，R1、R2、C4、C57为IC1、5脚供电电路。
见图2：2、电源、压缩、指示灯部分电路：电源开关为双刀双位，开关打开时，一路为VD1提供电压，使VT1、VT2导通为IC2（7805）提供电压，此电路为防止发射开关机电流冲击，另一路打开调制信号。
VD2为双色LED，电池正常时（指电池电压），红色灯亮，电池不正常时（指电池电压低于8V），绿色指示灯亮，此时;告诉用户，电池快没电了，电池电压不够时，会使无线话筒接收距离变近、噪声干扰增加。
IC3（SA571）其中的一路对放大的音频进行压缩，提高解调后的信噪比，另一路检测电池电压，并提供报警电压。
见图3图4：3、调制、导频、及发射电路；导频电路在国产V段无线话筒中使用的厂家很少，导频电路所起的作用，是在电路中多一道导频信号控制,当在同地点、同频率、同时间不同无线话筒使用时，有导频电路的发射机可以干扰无导频电路的接收机；反之无导频电路的发射机无法干扰有导频电路的接收机，因为在接收机内多一道控制导频接收信号电路来控制开关信号输出。
在实际的使用过程中，有导频电路的效果明显，因为接收机必须接收到含有这种固定导频信号的话筒讯号时，才能启动输出电路，达到防止其它讯号或杂音干扰的功能，频率一般40KHz（超音频范围），X2为导频晶振，开机后C51、C50、X2、VT7、VT8构成反馈震荡电路，震荡后的导频信号通过C52耦合，R46、R47分压输出到C21作为导频调制信号。
见图5：音频信号与导频通过C21对VD4（变容二极管）进行调制，X1（固定频率晶振，依据频率不同，要求不同）、VT3、C25、C26、L2等组成振荡器，调制信号通过C28、VT3、VT4、VT5倍频到需要的发射频率，L1、L2、L3、调节到需要频率的最大值。
C37、VT6、C42、C43、L7、L8、L11等组成射频放大及滤波电路。
通过调节C37、C42、C43可使发射需要的频率达到最大点，并降低其它导频信号，提高发射机的效率。
三、发射机常见故障检修案例当使用无线话筒出现无声或者其它声音不正常的现象时，首先要判断故障是无线话筒系统本身，还是扩音系统。
可换用已知正常的话筒对扩音机进行试验，若是正常，说明的确是无线话筒系统有故障；若故障不变，那是扩音系统有故障（不在本文讨论中）。
当确定故障在无线话筒系统后，还需进一步确定故障是在话筒发射机，还是在接收机，把故障范围再一次缩小。
可以用另一支相同型号与频点的正常话筒测试，若是使用正常，表示原先话筒有故障；或以另一台相同型号与频点的接收机测试，若可正常使用则表示原先接收机为故障。
故障1：故障现象：发射器开机无电源显示。
维修1：检查供电系统，发现电源未通，查看电池接触片腐蚀严重。
原因：用户使用后，未及时取出电池并长期搁置，导致电池漏液腐蚀所致。
解决办法：更换同规格的电池片，故障消除。
维修2：检查供电系统，发现电源通，测试R8两端电压相等9V（参靠图3）。
原因：VD2器件失效，断路。
解决办法：更换VD2，问题解决。
维修3：检查供电系统，发现电源通，测试R8两端电压相等9V。
原因：VD2焊盘脱落。
解决办法：补焊VD2，问题解决。
维修4：检查供电系统，发现电源通，测试R9两端无电压0V。
原因：SW1接触不良、长期使用开关触点氧化。
解决办法：更换SW1，问题解决。
故障2：故障现象：发射器开机电源显示正常，接收机无声。
维修1：电源显示正常，首先检查振荡电路部份，测试VT3电压，发现集电极无电压，L2正常，测试IC3 ，1脚电压接近9V，3脚无电压。
原因：IC3器件失效。
解决办法：更换IC3，问题解决。
维修2：电源显示正常，首先检查振荡部份，测试VT3电压，电压正常，若无振荡，替换X1，接收机输出正常（参靠图6）。
原因：X1器件失效，无线话筒因多次摔落或碰撞，容易引起晶振损坏。
解决办法：更换X1，问题解决。
（注意更换晶振必须选用相同频率）维修3：电源显示正常，首先检查振荡部份，振荡正常，接收机无输出，替换X2，接收机输出正常。
原因：X2器件失效，无线话筒因多次摔落或碰撞，容易引起晶振损坏。
解决办法：更换X2，问题解决。
（注意更换晶振必须选用相同频率）维修4：发射机电源显示正常，接收机显示正常，但接收机无输出，替换MIC（咪芯），接收机输出正常。
原因：MIC器件失效或话筒摔落或碰撞，容易引起MIC损坏。
解决办法：更换MIC，问题解决。
故障3：使用时有杂音，信噪比低。
维修：发射频率稳定准确，供电基本正常，接收本振频率也稳定准确，这说明该机高频部分基本正常，问题应在音频处理和解调部分。
将发射器拾音头去掉，输入1K音频信号，用示波器沿信号通路检测，当检测到电子开关后时，波形异常，则故障应在电子开关本身，该电子开关为三极管复合组成，用示波器监视波形，一个一个地用手摇器件，当摇至10uF电解电容时，波形正常，故障应在该电容，取下印制板察看，发现电容有只脚虚焊，重新焊接后正常。
原因：电容有只脚虚焊，引起供电不正常，形成工作时，信号失真。
解决办法：补焊电容，问题解决。
故障4：故障现象：无线话筒声音失真。
维修：声音失真，引起的原因较多，前提接收机正常，首先检查供电部分，电池电压不够很容易引起声音失真和噪声，在电池供电正常的前提下，应重点检查MIC，使用方法，代换法。
原因：MIC是精密器件，用户在使用时不够小心，摔落、碰撞，很容易造成无声，或声小或声音不正常，凡是摔过的话筒出现音质不对，首先应考虑更换话筒咪头。
解决办法：更换MIC，问题解决。
四、结语尽管市面上的各种无线话筒品牌繁复、种类繁多、型号不一，但其发射机的工作原理是相似的，其系统电路也是由几大相关电路组成：如电源电路，音频放大、压缩、调制电路、倍频电路、功率放大等电路组成。
希望笔者自绘的H-8.1无线话筒的电路图及相关分析，与一些故障处理建议，能够在市面上无线话筒的电路图与电路分析少之又少的情况下，对广大同行在日常使用、检修无线话筒，及处理相关问题时，有所启示。
同时，在使用无线话筒时，要尽量注意以下事项：1、安装时将接收机尽量置于高处，利于发射信号接收，因为无线话筒发射频率较高、属于直线接收，且接收机不要太靠近墙壁或金属物质，以免发射信号被阻隔和吸收。
2、发射器电池安装时注意极性正确，若长期不使用时将电池取出，避免电池漏液损坏电路板。
3、使用手持式发射器时，请勿将手握在发射器末端天线部位，避免影响电波传送效果。
4、无线话筒之腰挂发射器，领夹式或头戴式麦克风线即是音频信号传输线同时也作为发射天线使用，因此线长度请勿任意更改，以免影响天线发射效果。
