利用软交换和IMS技术实现固定和移动核心网融合方法的研究

作者：杨勇

来源：《中小企业管理与科技·上中下旬刊》 2016年第4期

杨勇

（朔黄铁路发展有限责任公司网管中心，河北沧州062350）

摘要：软交换和IMS 技术实现固定和移动核心网融合方法是备受世界瞩目的一大热门话题，在当今这个信息技术新时代，我们可以通过深入的研究方法将一些有利于实现软交换和IMS 技术实现固定和移动核心网融合方法的技术给予合理的应用，从而带来一些经济效益，这是这篇文章分析和研究的重要内容。

关键词：软交换；IMS 技术；核心网络；融合研究

中图分类号：TN915.02 文献标识码：A 文章编号：1673-1069（2016）11-132-2

0 引言

利用软交换和IMS 技术实现固定和移动核心网融合方法多媒体系统中的一种网络结构，具体的来讲还需要在一定范围内进行科学化的移动，这种方法具备较高的使用价值，同时也是目前我国研究的一项重要理论性技术。在其具体的运用过程中还比较困难，因为这种高端的技术需要高素质的操作人员才能够完成。它是进行网络研究的中心环节，同时还需要从抓好其具体的固网和移动融合来进行技术性的突破。目前，我国的研究过程还处于初级阶段，还需要不断地完善和探索。

1 IMS 技术实现固定和移动核心网融合的基本情况

IMS 技术实现固定和移动核心网融合就是IP 多媒体的子系统，在具体的研究过程中，我们一定要把握好其网络连接始端和终端的方式，因为只有把握好这些方面，才能够很好的掌握一些关键实施技术。对于不同形式的网络连接还需要我们进一步进行探索其适应性。通过一些具体的实施措施，我们可以逐步将一些有利于网络连接技术运用好，将它所有的数据进行科学化的存储，从而带来使用的方便。

2 IMS 体系的主要特点及其具体功能

IMS 具有其独特的优势，因此在人民生活中被广泛的应用着，同时它也有着强大的功能，这也是支撑IMS 这种IP 多媒体子系统一直发展下去的关键所在。下面将列举的便是IMS 体系的具体功能：

IMS技术的原理及其在电力系统的应用分析

摘要：IMS技术是世界公认的下一代通信网络之中的核心技术，该技术可以极大的提高通信系统效能，降低通信运营成本。同时，IMS技术的应用，可以使控制层与业务层分离，使业务扩展更具灵活性，模式更具多样性，推动电力系统通信融合深化发展。

关键词：IMS技术；原理；电力系统；应用

近年来，在电力信息化方面，国家电网公司已经建立了包括信息管理系统、通信管理系统、生产管理系统等系统在内的多个大型信息系统，这些系统已经覆盖公司的行政、办公、运维、生产、检修、调度等主要专业，一些系统已经覆盖公司全体职工。信息系统的用户数、专业和覆盖范围都将在未来进一步发展。

一、IMS技术的原理

（一）IMS技术概念

IMS是一种全新的IP多媒体系统。与传统多媒体系统相比，IMS可以很好的辅助终端客户享受更新颖以及更多样化的多媒体服务。作为下一代网络所应用的核心技术，其自身所具备的优势使其对于电力系统所涉及到的语音、数据以及视频融合等问题得到有效的解决。3GPPR5版本中已经涉及到了IMS，在当中被定义为对IP的多媒体业务所进行控制而建立的网络核心层逻辑功能实体的总称。

（二）IMS系统功能

IMS技术的先进之处在于其对控制层的功能进行了进一步的分解，使得进行会话控制的实体CSCF和承载控制实体MGCF可以在功能上很好的实现分离，与此同时，使得网络的架构变得更为灵活以及开放。IMS凭借其业务、控制以及承载分离式的水平架构，集中式的用户属性等特性，实现了对目前软交换技术的有效解决，除此之外，还对未被解决的问题比如用户移动性的支持、灵活的IP多媒体业务提供以及标准开放的业务接口等问题提供可行的解决方式，也为移动的网络以及固定的网络进行融合的演进打下了坚实的基础。IMS目的在于构建与接入无关、但能对移动网络与固定网络进行很好融合的核心网。就无线接入方面而言，IMS在包括GSM/GPRS以及WCDMA的同时，WLAN也可凭借SIPProxy实现接入。另外，IMS还可提供与ISDN/PSTN传统的电路交换网络互联机制。IMS的体系结构以及CSCF设计关键在于对于软交换技术的运用，使用该技术可以很好的实现对业务与控制的分离、呼叫控制与媒体传输的分离。一是承载层。IMS的体系结构当中位于底层的结构就是承载层，其功能主要是进行IMSSIP会话的接入以及传输，但是需要注意的是承载网可以实现交换的基础是分组。在此以移动分组网所对应的承载方式作为例子进行分析，对IMS的用户进行描述需要借助手机进行IMS的会话，在其中发挥作用的承载层，主要设备为SGSN、GGSN及MGW。其中，GGS和NSGSN可用现网设备进行重复利用，而无需进行硬件升级，MGW则实现对语音互通问题的良好解决。由于采用IP技术，故而无论选择何种接入方式，所有的IMS用户信令都能有效的传输到控制层当中。二是控制层。中间层是信令的控制层，主要由网络控制服务器构成，主要承担着诸如管理呼叫设置、会话、修改以及释放等，以此实现对各种IP多媒体业务的信令控制。其借助CSCF、HSS、MGCF等实体实现关键功能，上述网元各自担负着不同的角色，如数据库、信令控制服务器以及媒体网关服务器等。三是应用层。应用层是位于最上面的一层，主要由应用以及内容服务器等构建而成，其主要负责为用户提供IMS的增值业务，主要网元通过OSA/Parlay、CAMEL以及SIP技术等提供多媒体业务的应用平台。 二、IMS技术在电力系统的应用现状

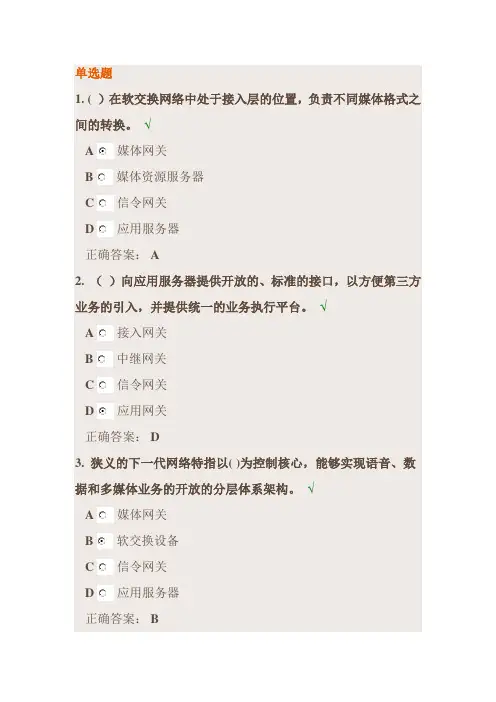

单选题

1. ( ）在软交换网络中处于接入层的位置，负责不同媒体格式之间的转换。 √

A 媒体网关

B 媒体资源服务器

C 信令网关

D 应用服务器

正确答案： A

2. （ ）向应用服务器提供开放的、标准的接口，以方便第三方业务的引入，并提供统一的业务执行平台。 √

A 接入网关

B 中继网关

C 信令网关

D 应用网关

正确答案： D

3. 狭义的下一代网络特指以( )为控制核心，能够实现语音、数据和多媒体业务的开放的分层体系架构。 √

A 媒体网关

B 软交换设备

C 信令网关

D 应用服务器

正确答案： B 4.

软交换是网络演进以及下一代（ ）的核心设备之一。 √

A 分组网络

B 电话网络

C 无线网络

D 光纤网络

正确答案： A

5. 软交换提供业务的主要方式是通过（ ）以提供新的综合网络业务。 √

A 增加程控交换机软件

B 增加路由器软件

C API和应用服务器

D 增加媒体网管软件

正确答案： C

6. Softswitch体系中哪个设备具体负责媒体资源的播放（ ） √

A Media Server

B Application Server

C Softswitch

D PIP

正确答案： A

7. 软交换系统中继网关主要针对传统的（ ）网中的媒体流的汇接接入。 √

A 帧中继 B ADSL用户

C PSTN/ISDN

D 以太网用户

正确答案： C

8. 软交换系统中信令网关的主要作用是完成（ ）的中继、翻译或终结处理。 √

A 信令消息

B 媒体信息

C 管理信息

D 控制信息

正确答案： A

9. IMS最早是由哪个组织提出来的？ √

A ITU－T

B 3GPP

C 3GPP2

D TISAPN

正确答案： B

10. IMS的全称是（ ） √

A Integrated Mobile Solution（整合的移动通信解决方案）

软交换技术

摘要：软交换是下一代网络(NGN)的核心技术，在NGN分层结构中位于控制层面的位置，它是多种逻辑功能实体的集合，提供综合业务的呼叫控制以及部分业务功能，实现传统SPC交换机的“呼叫控制”功能。软交换是下一代电信网中语音，数据，视频业务的呼叫控制，业务提供的核心设备，是目前电路交换网向分组网演进的主要设备之一。

关键词：软交换技术 互通技术 网关技术 PSTN

一、软交换体系结构

软交换的体系结构包括四层，分别为边缘接入层、核心传送层、控制层、业务应用层，体系结构如下图所示。

1、边缘接入层

该层的主要功能是利用网关设备负责将各种不同网络和终端设备接入软交换网络，集中各种业务力量，利用公共的分组传送平台进行信息传送。接入层设备包括各种网关设备、各种不同的网络以及终端设备。网关设备有信令网关（SG）、中继网关（TG）、接入网关（AG）、综合接入设备（IAD）、无线接入网关（WAG）、H.323等；各种不同的网络如PSTN/ISDN、No.7信令网、无线接入网（RAN）等；终端设备包括现有各种不同的传统终端设备和支持SIP/H.248/MGCP协议的标准软交换终端，这些标准软交换终端不需要经过MG即可直接接入IP分组核心网。下面介绍几种主要的网关：

（1）、信令网关（SG）：提供No.7信令网和分组网之间信令的转换功能，将PSTN/PLMN电话交换机采用的基于TDM电路的No.7信令信息转换为IP分组的形式。

（2）、中继网关（TG）：完成媒体格式的转换，如将PSTN/PLMN电话交换机PCM中继中的64Kb/s语音信号转换为IP分组形式。

（3）、接入网关（AG）和综合接入设备（IAD）：提供模拟用户、ADSL、LAN、V5、PBX等多种类型的业务接入，负责将用户信息和用户线信令封装成IP分组的形式，针对不同的接入形式可以采用不同的AG和IAD。提供模拟用户线接口的接入设备用于将普通电话用户接入到软交换网中，为用户提供PSTN提供的所有业务，如电话业务、拨号上网业务等；提供LAN接口的接入设备用于计算机设备的接入，适用于利用计算机同时使用电话业务和数据业务的用户，此时需在用户计算机中安装专用的“软电话软件”；另外也有同时具备多种接口的接入设备，例如，同时提供模拟用户线和利用计算机使用数据业务的用户。
