三极管检波和二极管检波

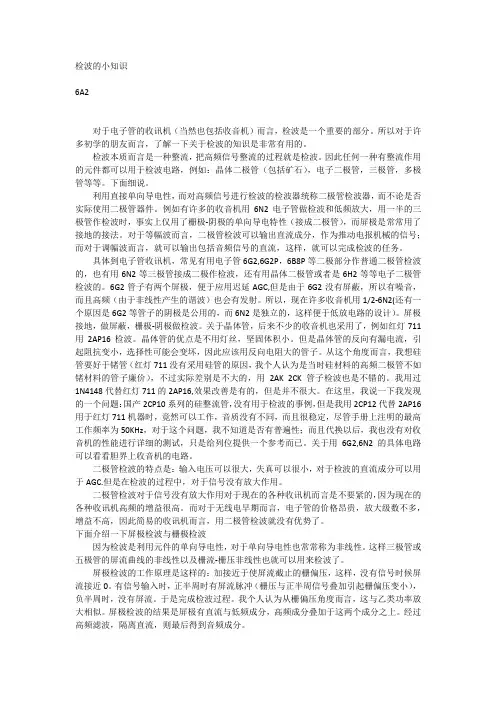

检波的小知识

6A2

对于电子管的收讯机（当然也包括收音机）而言，检波是一个重要的部分。所以对于许多初学的朋友而言，了解一下关于检波的知识是非常有用的。

检波本质而言是一种整流，把高频信号整流的过程就是检波。因此任何一种有整流作用的元件都可以用于检波电路，例如：晶体二极管（包括矿石），电子二极管，三极管，多极管等等。下面细说。

利用直接单向导电性，而对高频信号进行检波的检波器统称二极管检波器，而不论是否实际使用二极管器件。例如有许多的收音机用6N2电子管做检波和低频放大，用一半的三极管作检波时，事实上仅用了栅极-阴极的单向导电特性（接成二极管），而屏极是常常用了接地的接法。对于等幅波而言，二极管检波可以输出直流成分，作为推动电报机械的信号；而对于调幅波而言，就可以输出包括音频信号的直流，这样，就可以完成检波的任务。

具体到电子管收讯机，常见有用电子管6G2,6G2P，6B8P等二极部分作普通二极管检波的，也有用6N2等三极管接成二极作检波，还有用晶体二极管或者是6H2等等电子二极管检波的。6G2管子有两个屏极，便于应用迟延AGC,但是由于6G2没有屏蔽，所以有噪音，而且高频（由于非线性产生的谐波）也会有发射。所以，现在许多收音机用1/2-6N2(还有一个原因是6G2等管子的阴极是公用的，而6N2是独立的，这样便于低放电路的设计）。屏极接地，做屏蔽，栅极-阴极做检波。关于晶体管，后来不少的收音机也采用了，例如红灯711用2AP16检波。晶体管的优点是不用灯丝，坚固体积小。但是晶体管的反向有漏电流，引起阻抗变小，选择性可能会变坏，因此应该用反向电阻大的管子。从这个角度而言，我想硅管要好于锗管（红灯711没有采用硅管的原因，我个人认为是当时硅材料的高频二极管不如锗材料的管子廉价），不过实际差别是不大的，用2AK 2CK管子检波也是不错的。我用过1N4148代替红灯711的2AP16,效果改善是有的，但是并不很大。在这里，我说一下我发现的一个问题：国产2CP10系列的硅整流管，没有用于检波的事例，但是我用2CP12代替2AP16用于红灯711机器时，竟然可以工作，音质没有不同，而且很稳定，尽管手册上注明的最高工作频率为50KHz，对于这个问题，我不知道是否有普遍性；而且代换以后，我也没有对收音机的性能进行详细的测试，只是给列位提供一个参考而已。关于用6G2,6N2的具体电路可以看看胆界上收音机的电路。

二极管三极管区别

一、根本区别

二极管与三极管的根本区别在于：

二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。）二极管没有放大作用，它具有单向导电的特性。

放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。所以，实际放大的是基极输入的模拟量。

二、工作原理的区别

二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。

三极管的工作原理

三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫 建立偏置 ,否则会放大失真。

二级管主要就是单向导电性，三极管主要是电压，电流的放大。

三、种类区别

晶体管：最常用的有三极管和二极管两种。三极管以符号BG（旧）或（T）表示，二极管以D表示。按制作材料分，晶体管可分为锗管和硅管两种。 按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31,第一位3代表三极管，2代表二极管。第二位代表材料和极性。A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。最后面的数字是产品的序号，序号不同，各种指标略有差异。注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。上面举的例子，具体来说就是PNP型锗材料低频小功率管。对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。 常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。
