工程关键工序和特殊过程清单

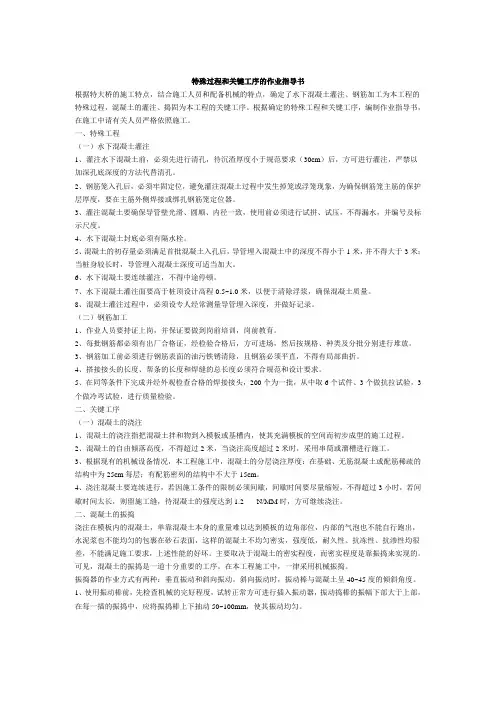

特殊过程和关键工序的作业指导书

根据特大桥的施工特点，结合施工人员和配备机械的特点，确定了水下混凝土灌注、钢筋加工为本工程的特殊过程，混凝土的灌注、捣固为本工程的关键工序。根据确定的特殊工程和关键工序，编制作业指导书，在施工中请有关人员严格依照施工。

一、特殊工程

（一）水下混凝土灌注

1、灌注水下混凝土前，必须先进行清孔，待沉渣厚度小于规范要求（30cm）后，方可进行灌注，严禁以加深孔底深度的方法代替清孔。

2、钢筋笼入孔后，必须牢固定位，避免灌注混凝土过程中发生掉笼或浮笼现象，为确保钢筋笼主筋的保护层厚度，要在主筋外侧焊接或绑扎钢筋笼定位器。

3、灌注混凝土要确保导管壁光滑、圆顺、内径一致，使用前必须进行试拼、试压，不得漏水，并编号及标示尺度。

4、水下混凝土封底必须有隔水栓。

5、混凝土的初存量必须满足首批混凝土入孔后，导管埋入混凝土中的深度不得小于1米，并不得大于3米；当桩身较长时，导管埋入混凝土深度可适当加大。

6、水下混凝土要连续灌注，不得中途停顿。

7、水下混凝土灌注面要高于桩顶设计高程0.5~1.0米，以便于清除浮浆，确保混凝土质量。

8、混凝土灌注过程中，必须设专人经常测量导管埋入深度，并做好记录。

（二）钢筋加工

1、作业人员要持证上岗，并保证要做到岗前培训，岗前教育。

2、每批钢筋都必须有出厂合格证，经检验合格后，方可进场，然后按规格、种类及分批分别进行堆放。

3、钢筋加工前必须进行钢筋表面的油污铁锈清除，且钢筋必须平直，不得有局部曲折。

4、搭接接头的长度、帮条的长度和焊缝的总长度必须符合规范和设计要求。

5、在同等条件下完成并经外观检查合格的焊接接头，200个为一批，从中取6个试件、3个做抗拉试验，3个做冷弯试验，进行质量检验。

二、关键工序

（一）混凝土的浇注

1、混凝土的浇注指把混凝土拌和物到入模板或基槽内，使其充满模板的空间而初步成型的施工过程。

2、混凝土的自由倾落高度，不得超过2米，当浇注高度超过2米时，采用串筒或溜槽进行施工。

关键工序和特殊过程的设置规定

编制：

审核:

批准：

年 月 日

有限公司

关键工序和特殊过程的设置规定

1. 目的

明确各工序的管理要求，并使其处于受控状态。

2. 适用范围

适用于一次性使用无菌医疗器械的各工序管理.

3. 设置规定

3.1关键工序：拉管，注塑，磨刃，二次清洗,吹塑、工艺制水等工序。

3。2特殊过程:环氧乙烷灭菌工序。

4. 管理要求

4.1 关键工序

4。1.1工艺文件和工艺守则齐全，并有效指导生产,有设备安全操作规程及管理制度，确保设备完好使用。

4.1。2有完整的工序检验规程，并配备有专职质量检验员，保存其检验记录。

4.1。3操作者及检验员配备有与质量控制相适应的计量器具，并在有效期内使用。

4。2 特殊过程

4。2.1对特殊过程应定期进行验证,按照《灭菌过程确认控制程序》进行.特殊过程的设置及验证结果由技术质量部负责人审批。

4.2.2对从事特殊过程的人员应进行培训，持证上岗.

附件12：

关键工序、特殊工序界定表

项目名称：中铁上海工程局集团北方工程有限公司凌海制梁场

序号 工序名称 工序类型 界定依据 备 注

1 混凝土浇筑 关键工序、特殊工序 （1）对成品梁的质量、性能、功能、寿命、可靠性及成本等有直接影响；（2）产品重要质量特性形成的工序；（3）工艺复杂，质量容易波动，对工人技艺要求高或总是发生问题较多的工序；（4）产品质量需进行破坏性试验或采取复杂昂贵方法才能测量或只能进行间接监控。

2 预应力张拉 关键工序、特殊工序 （1）对成品梁的质量、性能、功能、寿命、可靠性及成本等有直接影响；（2）产品重要质量特性形成的工序；（3）工艺复杂，质量容易波动，对工人技艺要求高或总是发生问题较多的工序；（4）产品质量不能通过后续的测量或监控加以验证；（5）产品质量需进行破坏性试验或采取复杂昂贵方法才能测量或只能进行间接监控。

3 管道压浆 特殊工序 （1）产品质量不能通过后续的测量或监控加以验证；（2）产品质量需进行破坏性试验或采取复杂昂贵方法才能测量或只能进行间接监控。

4 钢筋加工及安装 关键工序 （1）对成品梁的质量、性能、功能、寿命、可靠性及成本等有直接影响；（2）产品重要质量特性形成的工序；（3）工艺复杂，质量容易波动，对工人技艺要求高或总是发生问题较多的工序。

5 模板安装和拆除 关键工序 对成品梁的质量、性能、功能、寿命、可靠性等有直接影响

6 混凝土养护 关键工序 对成品梁的质量、性能、功能、寿命、可靠性等有直接影响

编制/日期： 复核/日期： 审核/日期：

说明：1、关键工序：指对产品质量影响大的工序（一般为施工难点）：（1）对成品的质量、性能、功能、寿命、可靠性及成本等有直接影响的工序；（2）产品重要质量特性形成的工序；（3）工艺复杂，质量容易波动，对工人技艺要求高或总是发生问题较多的工序。

序号特殊过程质量控制方案/作业指导书盯控依据盯控方法盯控周期责任人1底板基础面开挖底板施工作业指导书方案、图纸、规范、交底观察，测量仪器全过程2钢筋连接、绑扎直螺纹钢筋机械连接工艺试验方案钢筋帮条焊焊接工艺性试验方案方案、图纸、规范、交底观察，测量仪器、材料送检全过程3爆破开挖及工法地下暗挖工程专项施工方案隧洞工程开挖施工作业指导书方案、图纸、规范、交底观察，测量仪器全过程4钢拱架制作、安装隧洞工程钢架施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程5隧洞初期支护隧洞工程锚杆、钢筋网片施工作业指导书隧洞工程湿喷混凝土施工作业指导书方案、图纸、规范、交底观察，测量仪器全过程6隧洞超前支护小导管施工作业指导书大管棚注浆施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程7混凝土施工及养护衬砌施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程8监控量测隧洞施工安全监测方案方案、规范、交底观察，测量仪器、监测数据全过程9超前地质预报隧洞施工超前地质预报实施方案方案、规范、交底观察，测量仪器、监测数据全过程编制审核批准时间时间时间特殊过程界定盯控计划序号关键工序质量控制方案/作业指导书盯控依据盯控方法盯控周期责任人1锚杆施工工序隧洞工程锚杆、钢筋网片施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程2超前大管棚钻孔工序、注浆工序大管棚注浆施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程3超前小导管钻孔工序、注浆工序小导管施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程4爆破开挖工序隧洞工程开挖施工作业指导书方案、图纸、规范、交底观察，测量仪器全过程5隧洞初期支护钢筋绑扎工序、钢拱架安装工序、衬砌厚度工序隧洞工程钢架施工作业指导书隧洞工程钢筋网片施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程6隧洞防排水工程防水板铺设安装工序衬砌施工作业指导书底板施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程7隧洞预埋安装工序衬砌施工作业指导书底板施工作业指导书方案、图纸、规范、交底观察，测量仪器、材料送检全过程8监控量测工序隧洞施工安全监测方案方案、规范、交底观察，测量仪器、监测数据全过程9超前地质预报工序隧洞施工超前地质预报实施方案方案、规范、交底观察，测量仪器、监测数据全过程编制审核批准时间时间时间关键工序界定盯控计划
