旋挖钻孔桩施工技术交底

旋挖钻孔灌注桩施工技术交底

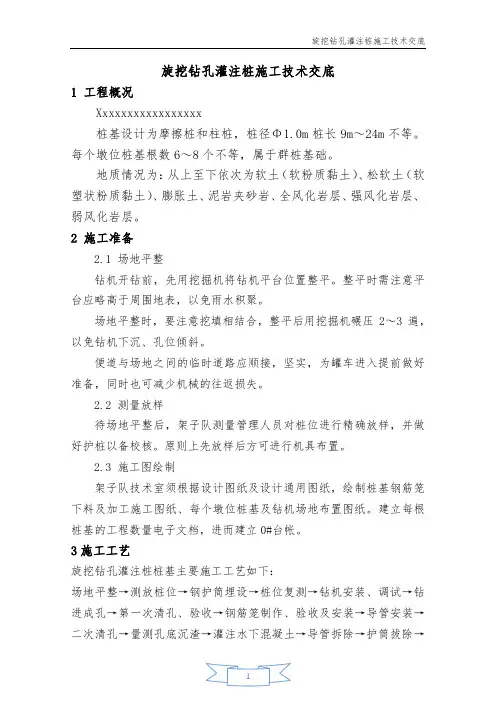

1 旋挖钻孔灌注桩施工技术交底

1 工程概况

Xxxxxxxxxxxxxxxxx

桩基设计为摩擦桩和柱桩，桩径Φ1.0m桩长9m～24m不等。每个墩位桩基根数6～8个不等，属于群桩基础。

地质情况为：从上至下依次为软土（软粉质黏土）、松软土（软塑状粉质黏土）、膨胀土、泥岩夹砂岩、全风化岩层、强风化岩层、弱风化岩层。

2 施工准备

2.1 场地平整

钻机开钻前，先用挖掘机将钻机平台位置整平。整平时需注意平台应略高于周围地表，以免雨水积聚。

场地平整时，要注意挖填相结合，整平后用挖掘机碾压2～3遍，以免钻机下沉、孔位倾斜。

便道与场地之间的临时道路应顺接，坚实，为罐车进入提前做好准备，同时也可减少机械的往返损失。

2.2 测量放样

待场地平整后，架子队测量管理人员对桩位进行精确放样，并做好护桩以备校核。原则上先放样后方可进行机具布置。

2.3 施工图绘制

架子队技术室须根据设计图纸及设计通用图纸，绘制桩基钢筋笼下料及加工施工图纸、每个墩位桩基及钻机场地布置图纸。建立每根桩基的工程数量电子文档，进而建立0#台帐。

3施工工艺

旋挖钻孔灌注桩桩基主要施工工艺如下：

场地平整→测放桩位→钢护筒埋设→桩位复测→钻机安装、调试→钻进成孔→第一次清孔、验收→钢筋笼制作、验收及安装→导管安装→二次清孔→量测孔底沉渣→灌注水下混凝土→导管拆除→护筒拔除→旋挖钻孔灌注桩施工技术交底

2 凿除 桩头至设计标高→桩基检测。

4 施工方法

4.1 埋设护筒

护筒，采用钢护筒，护筒内径大于桩径20cm，每节段长1.5～2m。顶面高出施工水位或地下水位2m，埋设钢护筒，同时还需满足孔内泥浆面的高度要求。护筒顶面高出施工地面0.2～0.3m。护筒埋置深度超过不透水层，原则上在岩层面交界处，至少3～6m。护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于0.5%。

4.2 钻机就位及钻孔

4.2.1钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，作业队对钻机就位自检（钻架垂直度，钻机顶部的起重滑轮槽、钻头、桩位中心须在一条垂线上）。

技术交底书 表格编号

项目名称 旋挖钻钻孔灌注桩施工技术交底

交底编号

工程名称 桩基工程

设计文件图号

施工部位 旋挖钻钻孔灌注桩施工

交底日期 2014-3-10

交底内容：

一、施工准备

1.施工前对原地面进行防、排水措施处理，以防雨水对作业基坑造成坍塌而影响施工；为施工方便，提前将水准点引至施工现场，桩基的定位线，根据纵、横轴线。

2、场地准备：平整场地，清除杂物，换填软土，夯打密实。钻机座不应直接置于不坚实填土上，以免产生不均匀沉降。

二、施工方法及工艺要求

旋挖钻施工工艺框图见下图

1.孔口开挖与钢护筒埋设：

1.1为保证孔口位置的准确及尽量减少对地表土的扰动，孔口位置可采用人工挖孔，人工挖孔采用从上至下逐层用镐、锹进行开挖，孔内取出的土利用小推车运往3m以外，严禁堆积在孔口四周，开挖直径按照设计桩径外加40cm控制截面大小。 埋设护筒内径要求比桩径大200～400mm。护筒桩中心竖直线应与桩中心线重合，平面允许误差为50mm，竖直线倾斜不大于1％。

1.2 钢护筒埋设护筒顶应高于原地面0.3m，护筒埋入原地面1.2～1.5m。

2、钻孔施工

护筒埋设完成，复核桩位，调整桅杆垂直度、锁定桅杆高度和旋挖钻机原始角度，以便在甩土旋转后自动对中复位。

开始钻进时，适当控制进尺，待钻头全部进入地层后，方可加快钻进速度，当遇见砂土层和软土层时应减慢钻进速度。

随着钻进深度的增加及时清出空内弃土，随时清理钻头四周夹带的泥块，以便钻头顺利下钻。在钻进过程中，经常检查钻杆垂直度，防止出现斜孔；同时注意观察地层的变化，在其变化处应抽取渣样，判断地质的类型，与设计提供的地质剖面图相对照，并作详细记录，钻渣样应编号保存，以便分析备查。钻孔作业保持连续进行，不中断。

旋挖成孔质量检验标准

项 目 允 许 偏 差

孔的中心位置（mm） 50mm

孔径（mm） 不小于设计桩径

1 / 3

桩间土开挖技术交底

一、 准备工作：

1. 技术准备：

1) 熟悉施工图纸，对有关技术人员进行技术交底；

2) 组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。

2. 主要机具：

履带式反铲挖掘机（容量0.3m3）、机动翻斗车、钻子、铁锤、轮胎式起重机、铁锹、手锤、梯子、撬棍、龙门板、小白线、钢卷尺等。

3. 作业条件：

1) 根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程区域内设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。

2) 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。

3) 施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，必要时要做好加固或加宽等准备工作。

4) 在机械无法作业的部位，修整边坡坡度以及清理槽底等均应配备人工进行。

5) 做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。

6) 基坑边缘堆置土方或建筑材料或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m，弃土堆置高度不应超过1.5m。重物距边坡距离：汽车不小于3m,起重机不小于5m。

二、 施工工艺：

1. 工艺流程：

测量放线→确定开挖顺序和坡度→分段、分层均匀开挖→人工截桩头并清运走→修坡和清底→坡底收尾

2. 操作工艺：

1) 开挖边坡的确定：基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分段分层挖土。基坑的开挖深度约为1.3m,所以暂不考虑放坡；当超过1.5m时，应当重新考虑放坡要求。

2) 在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。基坑开挖时，上部应有排水措施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。

3) 开挖基坑时，应合理确定开挖顺序、路线及开挖深度。然后分段分层均匀开挖。

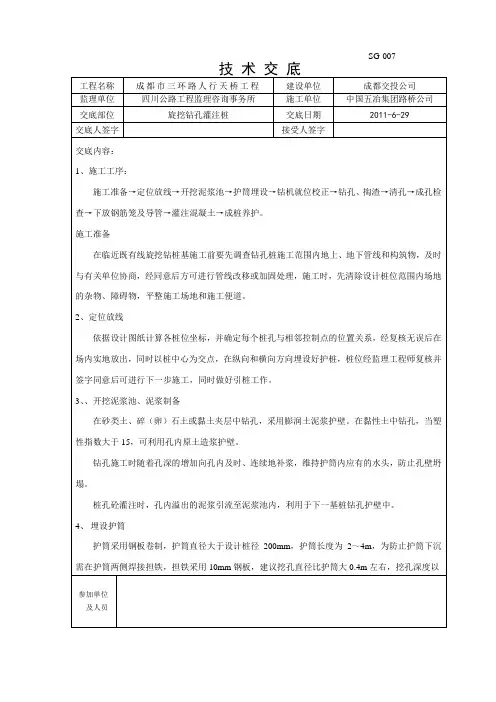

SG-007

技 术 交 底

工程名称 成都市三环路人行天桥工程 建设单位 成都交投公司

监理单位 四川公路工程监理咨询事务所 施工单位 中国五冶集团路桥公司

交底部位 旋挖钻孔灌注桩 交底日期 2011-6-29

交底人签字 接受人签字

交底内容：

1、施工工序：

施工准备→定位放线→开挖泥浆池→护筒埋设→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下放钢筋笼及导管→灌注混凝土→成桩养护。

施工准备

在临近既有线旋挖钻桩基施工前要先调查钻孔桩施工范围内地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理，施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。

2、定位放线

依据设计图纸计算各桩位坐标，并确定每个桩孔与相邻控制点的位置关系，经复核无误后在场内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后可进行下一步施工，同时做好引桩工作。

3、、开挖泥浆池、泥浆制备

在砂类土、碎（卵）石土或黏土夹层中钻孔，采用膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于15，可利用孔内原土造浆护壁。

钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。

桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。

4、 埋设护筒

护筒采用钢板卷制，护筒直径大于设计桩径200mm，护筒长度为2～4m，为防止护筒下沉需在护筒两侧焊接担铁，担铁采用10mm钢板，建议挖孔直径比护筒大0.4m左右，挖孔深度以

参加单位

及人员

SG-007

技 术 交 底

工程名称 成都市三环路人行天桥工程 建设单位 成都交投公司

监理单位 四川公路工程监理咨询事务所 施工单位 中国五冶集团路桥公司

交底部位 旋挖钻孔灌注桩 交底日期 2011-6-29

交底人签字 接受人签字

交底内容：

挖尽上部杂填土，进入下部原状土0.2～0.3为宜，同时其深度不得小于1.5m深，坑底应平整。护筒埋设时，通过预先引放的纵、横方向的4个护筒桩点进行调整就位，护筒中心与桩位重合，其偏差不得大于20mm，并应严格控制护筒的垂直度，倾斜度不大于1%。护筒调整到位并固定稳后，周边用黏土均匀回填并分层夯实，并将护筒架设牢固，以保证在钻孔过程中护筒稳定不下落以及周边不跑浆。
