空调机组防冻技术措施

增　刊　２０１０年７月　Ｓｕｐｐｌｅｍｅｎｔ　Ｊｕ１．２Ｏｌｏ　

・技术经验・　

直接空冷机组的防冻措施及冬季运行　

畅巨敏①　．　（山西兴能发电有限责－Ｋ－＆司）　

摘　要　针对我国北方冬季环境温度低，直接空冷机组凝给水易发生结冻现象，根据古交发电　

厂直接空冷机组的特点，介绍了冬季启停过程及防冻的方法。　关键词　直接空冷机组；防冻措施；冬季启动；措施　

中图分类号：ＴＤ６１２　文献标识码：Ｂ　文章编号：ｌ６７２—０６５２（２０１０）增刊一００３０—０３　

山西古交发电厂位于山西省古交市。该厂当地　

典型气象条件为：多年平均气压：９０２．６　ｈＰａ，多年平　

均气温９．５℃，多年极端最高气温：３９．１Ｃ，多年极端　

最低气温：一２２．４℃。汽轮机主要技术规范：汽轮机　排汽压力为１５　ｋＰａ，最大满发背压为４５　ｋＰａ。排汽通　

过大直径管道进人布置于主厂房Ａ列前的空冷凝汽　

器，采用变频轴流风机使冷空气流过空冷凝汽器　

（ＡＣＣ），以使蒸汽得到冷凝，冷凝水经过处理后回到　

锅炉给水系统。　该空冷系统应能满足各种工况运行，在冬季低负　

荷运行以及机组在冬季的启停过程中要有可靠的防　

冻措施，保证ＡＣＣ管内不冻结，运行风机要根据环境　

气温、汽轮机排汽背压、凝结水温等能够自动调节风　机台数、转数等，以求达到机组最大出力。　

ｌ　直接空冷凝汽器的防冻措施　１）空冷凝汽器防冻的基本手段。空冷凝汽器运　

行和控制的三个任务：保持最佳的凝汽器压力、最小　

的风机电能消耗以及保护设备安全运行。调节手段有　

两种：空气流量控制与蒸汽流量控制。　

蒸汽流量控制就是控制空冷凝汽器管内蒸汽的　流量，保证管内流动的蒸汽足以加热凝汽器；空气流　

量控制就是控制流过空冷凝汽器胁片的空气流量。　

２）本空冷凝汽器的防冻措施从设计结构及运行　

调节可分为：大椭圆形管束、与蒸汽分配管中心线等　高的挡风墙、内部热风再循环、调频风机、Ｋ／Ｄ结构　

的凝汽器及运行保护方案。下面对其进行论述。　

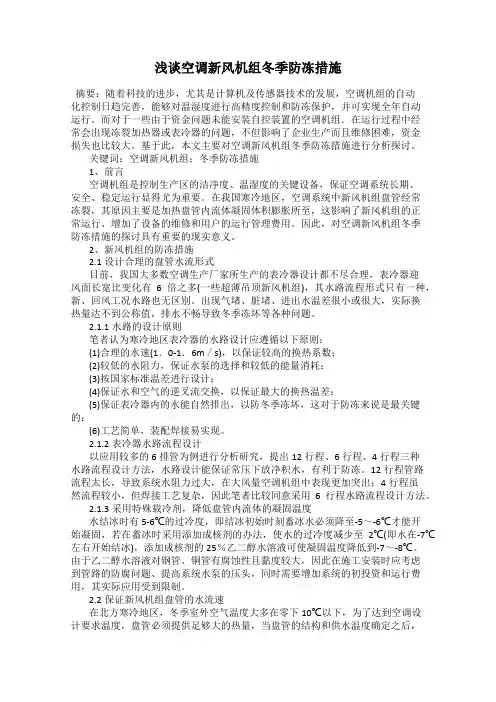

浅谈空调新风机组冬季防冻措施

摘要：随着科技的进步，尤其是计算机及传感器技术的发展，空调机组的自动化控制日趋完善，能够对温湿度进行高精度控制和防冻保护，并可实现全年自动运行。而对于一些由于资金问题未能安装自控装置的空调机组．在运行过程中经常会出现冻裂加热器或表冷器的问题，不但影响了企业生产而且维修困难，资金损失也比较大。基于此，本文主要对空调新风机组冬季防冻措施进行分析探讨。

关键词：空调新风机组；冬季防冻措施

1、前言

空调机组是控制生产区的洁净度、温湿度的关键设备，保证空调系统长期、安全、稳定运行显得尤为重要。在我国寒冷地区，空调系统中新风机组盘管经常冻裂，其原因主要是加热盘管内流体凝固体积膨胀所至，这影响了新风机组的正常运行、增加了设备的维修和用户的运行管理费用。因此，对空调新风机组冬季防冻措施的探讨具有重要的现实意义。

2、新风机组的防冻措施

2.1设计合理的盘管水流形式

目前，我国大多数空调生产厂家所生产的表冷器设计都不尽合理，表冷器迎风面长宽比变化有6倍之多(一些超薄吊顶新风机组)，其水路流程形式只有一种，新、回风工况水路也无区别。出现气堵、脏堵、进出水温差很小或很大，实际换热量达不到公称值，排水不畅导致冬季冻坏等各种问题。

2.1.1水路的设计原则

笔者认为寒冷地区表冷器的水路设计应遵循以下原则：

(1)合理的水速(1．0-1．6m／s)，以保证较高的换热系数；

(2)较低的水阻力，保证水泵的选择和较低的能量消耗：

(3)按国家标准温差进行设计；

(4)保证水和空气的逆叉流交换，以保证最大的换热温差：

(5)保证表冷器内的水能自然排出，以防冬季冻坏，这对于防冻来说是最关键的：

２０１０年第１期　

（总第１２５期）　大众科技　

ＤＡＺＨＯＮＧ　ＫＥ　Ｊ　Ｎｏ．１，２０１０　（Ｃｕｍｕｌａｔｉｖｅｌｙ　Ｎｏ．１　２５）　

新风机组　

防冻技术应用　

刘南雁　

（中铁十六局集团北京工程有限公司，北京１０００１８）　

【摘要】空调新风机组在改善人们的生活环境起着非常重要的作用，但在冬季使用过程中，北方地区若不采取防冻措施，　

机组容易冻坏。从而影响人们的工作、生活，探讨防冻措施的应用，对于新风机组在冬季的正常使用，防止设备损坏具有一定　

的意义。　【关键词】新风机组；防冻措施应用；保护设备　

【中图分类号】ＴＢ６５７．２　【文献标识码】Ａ　【文章编号】１００８—１１５１（２０１０）０１—０１１８—０２　

风机盘管加新风系统是目前国内中央空调系统采用的主　

要形式，新风机组能够向建筑物内提供人体必须的新鲜空气，　

适宜的空气温度和相对湿度，降低室内污染物，为人们提供　

一个良好生活和工作的环境，预防各种传染病，提高人们的　

工作效率，若房间新风不足时会使人产生不适感觉，如胸闷、　

恶心、头痛、头晕、流鼻涕、嗓子痛等症状，严重的‘町导致　

人休克，因此新风机组对建筑物特别是人员比较集中的公共　

场所的空气环境有着非常重要作用。　

北方地区冬季室外温度很低，不可能采用开窗通风的方　

法来确保室内新风用量，新风机组冬季运行向室内有效供应　

新风就显得非常重要了。如北京市冬季气温较低，平均气温　

低于０℃以下的时间达到４０％以下，不论新风机组停运的夜间，　

还时在供热运行期间，低温冷空气流过换热盘管时，均可能　

出现新风机组冻裂现象。换热盘管冻裂后，机组无法正常运　

行，不但造成机组修理的直接费用，也造成了新风机组服务　

区域内的间接损失。如何采取有效的防冻措施，使新风机组　

在冬季正常运行，减少不必要的损失，常用的防冻措施有泄　

水方式、控制回水温度方式、控制管壁温度方式、混水方式、　

电加热方式、混风方式等。选择哪种方式更有效就要分析新　

空调机组技术要求

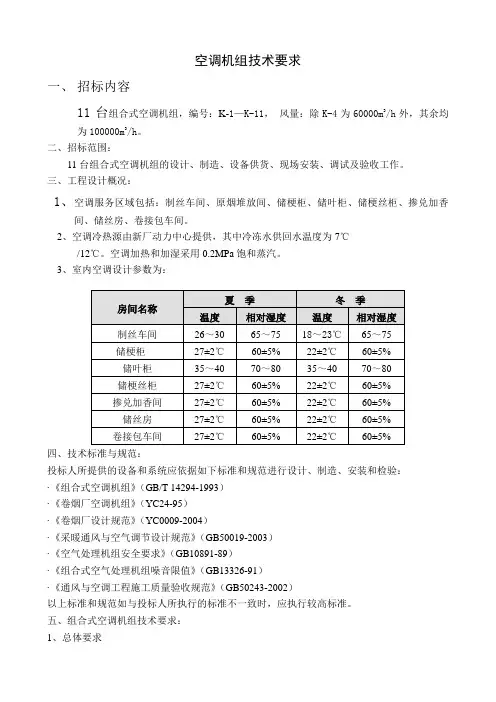

一、 招标内容

11台组合式空调机组，编号：K-1—K-11， 风量：除K-4为60000m3/h外，其余均为100000m3/h。

二、招标范围：

11台组合式空调机组的设计、制造、设备供货、现场安装、调试及验收工作。

三、工程设计概况：

1、空调服务区域包括：制丝车间、原烟堆放间、储梗柜、储叶柜、储梗丝柜、掺兑加香间、储丝房、卷接包车间。

2、空调冷热源由新厂动力中心提供，其中冷冻水供回水温度为7℃

/12℃。空调加热和加湿采用0.2MPa饱和蒸汽。

3、室内空调设计参数为：

房间名称 夏 季 冬 季

温度 相对湿度 温度 相对湿度

制丝车间 26～30 65～75 18～23℃ 65～75

储梗柜 27±2℃ 60±5% 22±2℃ 60±5%

储叶柜 35～40 70～80 35～40 70～80

储梗丝柜 27±2℃ 60±5% 22±2℃ 60±5%

掺兑加香间 27±2℃ 60±5% 22±2℃ 60±5%

储丝房 27±2℃ 60±5% 22±2℃ 60±5%

卷接包车间 27±2℃ 60±5% 22±2℃ 60±5%

四、技术标准与规范：

投标人所提供的设备和系统应依据如下标准和规范进行设计、制造、安装和检验：

·《组合式空调机组》（GB/T 14294-1993）

·《卷烟厂空调机组》（YC24-95）

·《卷烟厂设计规范》（YC0009-2004）

·《采暖通风与空气调节设计规范》（GB50019-2003）

·《空气处理机组安全要求》（GB10891-89）

·《组合式空气处理机组噪音限值》（GB13326-91）

·《通风与空调工程施工质量验收规范》（GB50243-2002）

以上标准和规范如与投标人所执行的标准不一致时，应执行较高标准。

五、组合式空调机组技术要求：

1、总体要求 1.1本次招标所述的11台组合空气处理机组性能参数要求：
