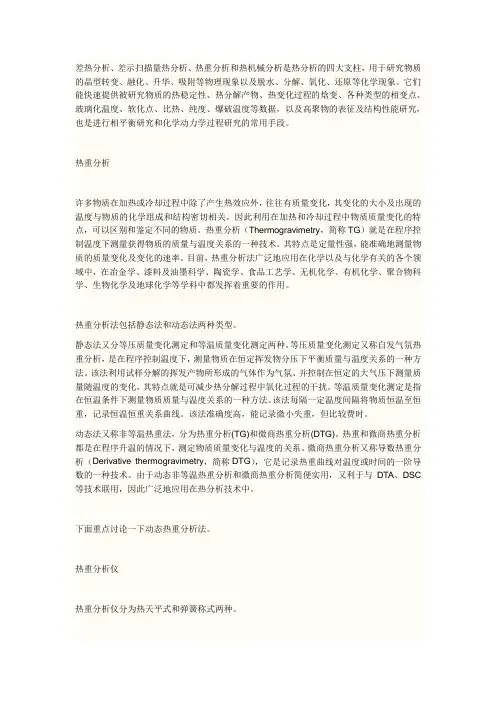

差热分析、差示扫描量热分析、热重分析和热机械分析是热分析的四大支柱，用于研究物质的晶型转变、融化、升华、吸附等物理现象以及脱水、分解、氧化、还原等化学现象。它们能快速提供被研究物质的热稳定性、热分解产物、热变化过程的焓变、各种类型的相变点、玻璃化温度、软化点、比热、纯度、爆破温度等数据，以及高聚物的表征及结构性能研究，也是进行相平衡研究和化学动力学过程研究的常用手段。
热重分析
许多物质在加热或冷却过程中除了产生热效应外，往往有质量变化，其变化的大小及出现的温度与物质的化学组成和结构密切相关。因此利用在加热和冷却过程中物质质量变化的特点，可以区别和鉴定不同的物质。热重分析（Thermogravimetry，简称TG）就是在程序控制温度下测量获得物质的质量与温度关系的一种技术。其特点是定量性强，能准确地测量物质的质量变化及变化的速率。目前，热重分析法广泛地应用在化学以及与化学有关的各个领域中，在冶金学、漆料及油墨科学、陶瓷学、食品工艺学、无机化学、有机化学、聚合物科学、生物化学及地球化学等学科中都发挥着重要的作用。
热重分析法包括静态法和动态法两种类型。
静态法又分等压质量变化测定和等温质量变化测定两种。等压质量变化测定又称自发气氛热重分析，是在程序控制温度下，测量物质在恒定挥发物分压下平衡质量与温度关系的一种方法。该法利用试样分解的挥发产物所形成的气体作为气氛、并控制在恒定的大气压下测量质量随温度的变化，其特点就是可减少热分解过程中氧化过程的干扰。等温质量变化测定是指在恒温条件下测量物质质量与温度关系的一种方法。该法每隔一定温度间隔将物质恒温至恒重，记录恒温恒重关系曲线。该法准确度高，能记录微小失重，但比较费时。
动态法又称非等温热重法，分为热重分析(TG)和微商热重分析(DTG)。热重和微商热重分析都是在程序升温的情况下，测定物质质量变化与温度的关系。微商热重分析又称导数热重分析（Derivative thermogravimetry，简称DTG），它是记录热重曲线对温度或时间的一阶导数的一种技术。由于动态非等温热重分析和微商热重分析简便实用，又利于与 DTA、DSC等技术联用，因此广泛地应用在热分析技术中。
实验七 热重分析及综合热分析
一、实验目的与任务
1. 了解热重分析的仪器装置及实验技术。
2. 熟悉综合热分析的特点，掌握综合热曲线的分析方法。
3. 测绘矿物的热重曲线和综合热曲线，解释曲线变化的原因。
二、热重分析的仪器结构与分析方法
热重分析法是在程序控制温度下，测量物质的质量随温度变化的一种实验技术。
热重分析通常有静态法和动态法两种类型。
静态法又称等温热重法，是在恒温下测定物质质量变化与温度的关系，通常把试样在各给定温度加热至恒重。该法比较准确，常用来研究固相物质热分解的反应速度和测定反应速度常数。
动态法又称非等温热重法，是在程序升温下测定物质质量变化与温度的关系，采用连续升温连续称重的方式。该法简便，易于与其他热分析法组合在一起，实际中采用较多。

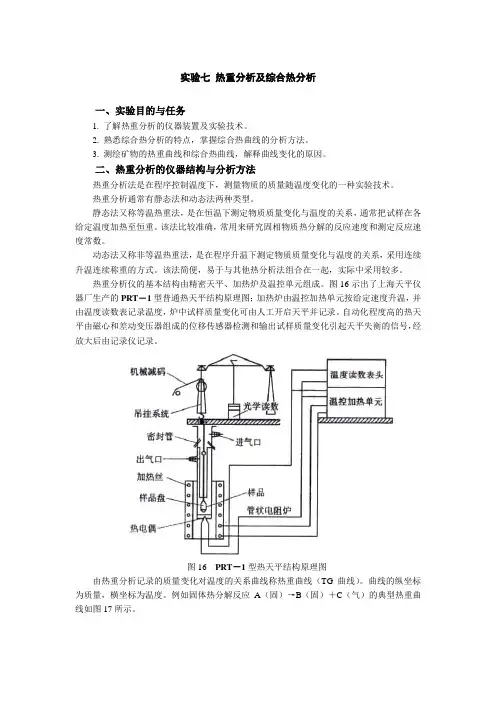

热重分析仪的基本结构由精密天平、加热炉及温控单元组成。图16示出了上海天平仪器厂生产的PRT－1型普通热天平结构原理图；加热炉由温控加热单元按给定速度升温，并由温度读数表记录温度，炉中试样质量变化可由人工开启天平并记录。自动化程度高的热天平由磁心和差动变压器组成的位移传感器检测和输出试样质量变化引起天平失衡的信号，经放大后由记录仪记录。
图16 PRT－1型热天平结构原理图
由热重分析记录的质量变化对温度的关系曲线称热重曲线（TG曲线）。曲线的纵坐标为质量，横坐标为温度。例如固体热分解反应A（固）→B（固）＋C（气）的典型热重曲线如图17所示。
图17 固体热分解反应的热重曲线
图中Ti为起始温度，即累计质量变化达到热天平可以检测时的温度。Tf为终止温度，即累计质量变化达到最大值时的温度。
热重曲线上质量基本不变的部分称为基线或平台，如图17中ab、cd部分。
若试样初始质量为W0，失重后试样质量为W1，则失重百分数为（W0－W1）/W0×100%。
许多物质在加热过程中会在某温度发生分解、脱水、氧化、还原和升华等物理化学变化而出现质量变化，发生质量变化的温度及质量变化百分数随着物质的结构及组成而异，因而可以利用物质的热重曲线来研究物质的热变化过程，如试样的组成、热稳定性、热分解温度、热分解产物和热分解动力学等。例如含有一个结晶水的草酸钙（CaC2O4·H2O）的热重曲线如图18，CaC2O4·H2O在100℃以前没有失重现象，其热重曲线呈水平状，为TG曲线的第一个平台。在100℃和200℃之间失重并开始出现第二个平台。这一步的失重量占试样总质量的12.3%，正好相当于每molCaC2O4·H2O失掉1molH2O，因此这一步的热分解应按
实验七 热重分析及综合热分析
一、目的与要求
1.了解热重分析的仪器装置及实验技术。
2.了解差热分析的仪器装置及实验技术。
3熟悉综合热分析的特点，掌握综合热曲线的分析方法。
4.测绘矿物的热重曲线和差热分析曲线，解释曲线变化的原因。
二、原理
1 热重分析的仪器结构与分析方法
热重分析法是在程序控制温度下，测量物质的质量随温度变化的一种实验技术。
热重分析通常有静态法和动态法两种类型。
静态法又称等温热重法，是在恒温下测定物质质量变化与温度的关系，通常把试样在各给定温度加热至恒重。该法比较准确，常用来研究固相物质热分解的反应速度和测定反应速度常数。
动态法又称非等温热重法，是在程序升温下测定物质质量变化与温度的关系，采用连续升温连续称重的方式。该法简便，易于与其他热分析法组合在一起，实际中采用较多。
热重分析仪的基本结构由精密天平、加热炉及温控单元组成。如图1所示：加热炉由温控加热单元按给定速度升温，并由温度读数表记录温度，炉中试样质量变化可由天平记录。
由热重分析记录的质量变化对温度的关系曲线称热重曲线（TG曲线）。曲线的纵坐标为质量，横坐标为温度。例如固体热分解反应A（固）→B（固）＋C（气）的典型热重曲线如图2所示。
图2 固体热分解反应的热重曲线
图中Ti为起始温度，即累计质量变化达到热天平可以检测时的温度。Tf为终止温度，即累计质量变化达到最大值时的温度。 图1 热重分析仪原理 热重曲线上质量基本不变的部分称为基线或平台，如图2中ab、cd部分。
若试样初始质量为W0，失重后试样质量为W1，则失重百分数为（W0－W1）/W0×100%。
许多物质在加热过程中会在某温度发生分解、脱水、氧化、还原和升华等物理化学变化而出现质量变化，发生质量变化的温度及质量变化百分数随着物质的结构及组成而异，因而可以利用物质的热重曲线来研究物质的热变化过程，如试样的组成、热稳定性、热分解温度、热分解产物和热分解动力学等。例如含有一个结晶水的草酸钙（CaC2O4·H2O）的热重曲线如图3，CaC2O4·H2O在100℃以前没有失重现象，其热重曲线呈水平状，为TG曲线的第一个平台。在100℃和200℃之间失重并开始出现第二个平台。这一步的失重量占试样总质量的12.3%，正好相当于每molCaC2O4·H2O失掉1molH2O，因此这一步的热分解应按
,.

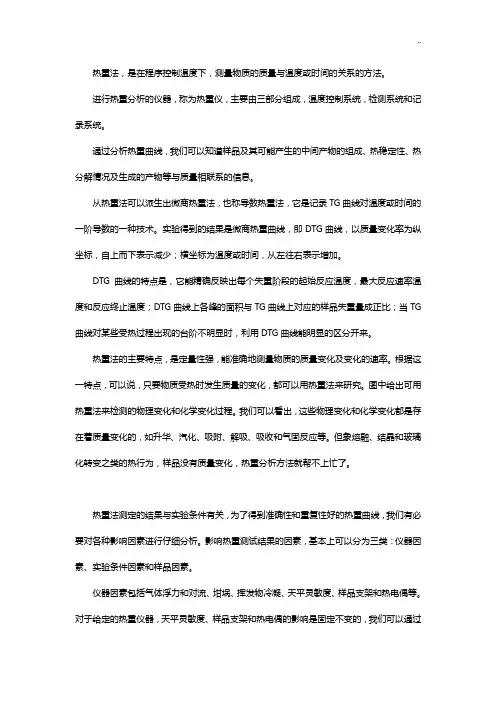

热重法，是在程序控制温度下，测量物质的质量与温度或时间的关系的方法。
进行热重分析的仪器，称为热重仪，主要由三部分组成，温度控制系统，检测系统和记录系统。
通过分析热重曲线，我们可以知道样品及其可能产生的中间产物的组成、热稳定性、热分解情况及生成的产物等与质量相联系的信息。
从热重法可以派生出微商热重法，也称导数热重法，它是记录TG曲线对温度或时间的一阶导数的一种技术。实验得到的结果是微商热重曲线，即DTG曲线，以质量变化率为纵坐标，自上而下表示减少；横坐标为温度或时间，从左往右表示增加。
DTG曲线的特点是，它能精确反映出每个失重阶段的起始反应温度，最大反应速率温度和反应终止温度；DTG曲线上各峰的面积与TG曲线上对应的样品失重量成正比；当TG曲线对某些受热过程出现的台阶不明显时，利用DTG曲线能明显的区分开来。
热重法的主要特点，是定量性强，能准确地测量物质的质量变化及变化的速率。根据这一特点，可以说，只要物质受热时发生质量的变化，都可以用热重法来研究。图中给出可用热重法来检测的物理变化和化学变化过程。我们可以看出，这些物理变化和化学变化都是存在着质量变化的，如升华、汽化、吸附、解吸、吸收和气固反应等。但象熔融、结晶和玻璃化转变之类的热行为，样品没有质量变化，热重分析方法就帮不上忙了。
热重法测定的结果与实验条件有关，为了得到准确性和重复性好的热重曲线，我们有必要对各种影响因素进行仔细分析。影响热重测试结果的因素，基本上可以分为三类：仪器因素、实验条件因素和样品因素。
仪器因素包括气体浮力和对流、坩埚、挥发物冷凝、天平灵敏度、样品支架和热电偶等。对于给定的热重仪器，天平灵敏度、样品支架和热电偶的影响是固定不变的，我们可以通过,.
质量校正和温度校正来减少或消除这些系统误差。
气体浮力和对流的影响
气体浮力的影响：气体的密度与温度有关，随温度升高，样品周围的气体密度发生变化，从而气体的浮力也发生变化。所以，尽管样品本身没有质量变化，但由于温度的改变造成气体浮力的变化，使得样品呈现随温度升高而质量增加，这种现象称为表观增重。表观增重量可用公式进行计算。式中p为气体在273K时的密度，V为样品坩埚和支架的体积。
