砌体结构工程施工方案

广州中海名都A10、A11栋高层住宅工程 砌体工程施工方案

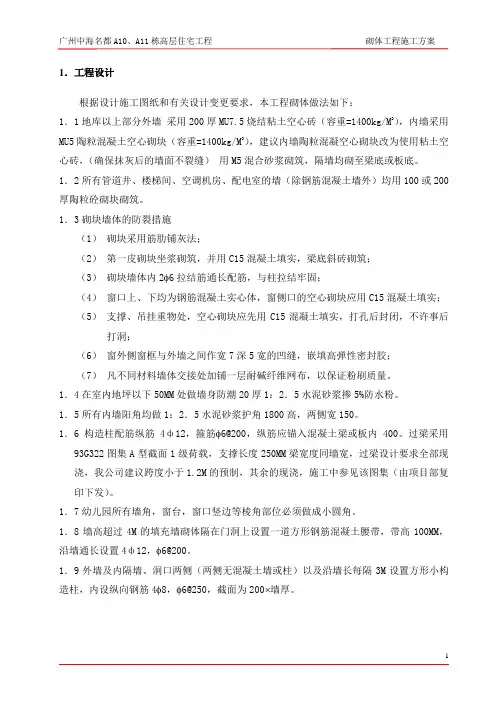

1 1．工程设计

根据设计施工图纸和有关设计变更要求，本工程砌体做法如下：

1．1地库以上部分外墙 采用200厚MU7.5烧结粘土空心砖（容重=1400kg/M3），内墙采用MU5陶粒混凝土空心砌块（容重=1400kg/M3），建议内墙陶粒混凝空心砌块改为使用粘土空心砖，（确保抹灰后的墙面不裂缝） 用M5混合砂浆砌筑，隔墙均砌至梁底或板底。

1．2所有管道井、楼梯间、空调机房、配电室的墙（除钢筋混凝土墙外）均用100或200厚陶粒砼砌块砌筑。

1．3砌块墙体的防裂措施

（1） 砌块采用筋肋铺灰法；

（2） 第一皮砌块坐浆砌筑，并用C15混凝土填实，梁底斜砖砌筑；

（3） 砌块墙体内26拉结筋通长配筋，与柱拉结牢固；

（4） 窗口上、下均为钢筋混凝土实心体，窗侧口的空心砌块应用C15混凝土填实；

（5） 支撑、吊挂重物处，空心砌块应先用C15混凝土填实，打孔后封闭，不许事后打洞；

（6） 窗外侧窗框与外墙之间作宽7深5宽的凹缝，嵌填高弹性密封胶；

（7） 凡不同材料墙体交接处加铺一层耐碱纤维网布，以保证粉刷质量。

1．4在室内地坪以下50MM处做墙身防潮20厚1：2．5水泥砂浆掺5%防水粉。

1．5所有内墙阳角均做1：2．5水泥砂浆护角1800高，两侧宽150。

1．6构造柱配筋纵筋4ф12，箍筋6@200，纵筋应锚入混凝土梁或板内400。过梁采用93G322图集A型截面1级荷载，支撑长度250MM梁宽度同墙宽，过梁设计要求全部现浇，我公司建议跨度小于1.2M的预制，其余的现浇，施工中参见该图集（由项目部复印下发）。

1．7幼儿园所有墙角，窗台，窗口竖边等棱角部位必须做成小圆角。

1．8墙高超过4M的填充墙砌体隔在门洞上设置一道方形钢筋混凝土腰带，带高100MM，沿墙通长设置4ф12，6@200。

兴茂•盛世北辰砌体结构作业指导书

- 1 - 编 制 依 据

1、重庆大学建筑设计研究院提供的兴茂•盛世北辰工程1＃、2＃楼施工图及图纸会审纪录；

2、《砌体工程施工质量验收规范》（GB50203-2002）；

3、兴茂•盛世北辰工程1＃、2＃楼施工组织设计；

4、兴茂建司企业管理体系文件；

5、设计交底及甲方砌体技术交底；

6、安装洞口预留图。

编制人：

审批人：

兴茂•盛世北辰砌体结构作业指导书

- 2 - 目 录

第一章 工程概况

第二章 施工组织与部署

第三章 施工方法

第四章 质量标准

第五章 安全技术措施

兴茂•盛世北辰砌体结构作业指导书

- 3 - 第一章 工 程 概 况

本工程地处重庆市渝北区冉家坝109号地块。

本工程结构形式为现浇钢筋砼框架剪力墙结构体系。内、外墙砌体均为填充墙砌体，外墙及室内分隔墙采用加气砼，其余砌体材料采用烧结页岩空心砖及其配砖、普通粘土砖（用于地面以下砌体），砌体墙厚为100mm、180mm、200mm三种。砌体±0.000以下落地墙采用M5水泥砂浆、MU10页岩砖砌筑，其他轻质墙采用容重≤7KN∕m3、强度等级≤5Mpa、M5混合砂浆砌筑。 兴茂•盛世北辰砌体结构作业指导书

- 4 - 第二章 施 工 组 织 与 部 署

1、施工目标：

1.1质量目标：

施工过程中，每楼层划为一个检验批，根据《建筑工程施工质量验收统一标准》（GB50300-2001）、《砌体工程施工质量验收规范》（GB50203-2002），保证填充墙砌体分项工程符合验收规范的要求。

1.2进度目标：

按项目部总体进度计划的要求实施。

2、施工部署：

2.1施工准备：

2.1.1主要材料准备：

1）砖：普通烧结空心砖（KP砖）：200㎜×190㎜×115㎜（容重≤8KN/m3）；普通烧结配砖：195㎜×95㎜×53㎜（容重≤20KN/m3）；实心砖：235㎜×115㎜×53㎜（容重≤20KN/m3）；蒸压加气混凝土砌块。

1 白桦林间6#住宅楼工程

砌体工程

施

工

方

案

编制：

审核：

审批： 2 陕西天工建设有限公司

2010年5月17日

一、工程概况

白桦林间6#住宅楼工程东面为明光路，北面为凤城九路，总建筑面积23206.8m2，地下一层，地上三十一层，剪力墙结构。

本工程±0.000以下采用M5水泥砂浆砌筑，砌体采用实心粘土标准砖。

本工程±0.000以上采用M5混合砂浆砌筑，120内隔墙采用承重多孔砖（空洞率25%～30%），其余内墙除注明外采用240或120厚非承重空心砖，电梯井道非剪力墙处为承重多孔砖，卫生间及其他潮湿房间与相邻房间隔墙下端浇注150高C20细石砼墙坎，厚度同上部墙体，其他为非承重空心砖。

砌体构造柱及过梁混凝土强度为C20，构造柱和砌体填充墙一起施工。过梁施工时，当门洞边无砖垛时，预制过梁改为现浇过梁。

二、编制依据

1，依据提供的图纸、合同及变更文件。

2，工程遵循的标准：

《砌体工程施工质量验收规范》GB50203—2002

《多孔砖砌体结构技术规范》GB50207—2002 3 《烧结空心砖和空心砖》GB13545

《建筑冬季施工规范》JGJ104—97

《建筑施工安全检查标准》JGJ59—99

三、施工部署：

1、工程特点：

本工程为31层剪力墙结构住宅楼，虽单层砌体量不大，但总量较大。由于砌体与主体同时施工，砌体施工周期较长有利于质量控制。砂石及砖等材料堆放在现场东侧场地。

陕西宝陵建设（集团）有限责任公司 金 鑫 市 场

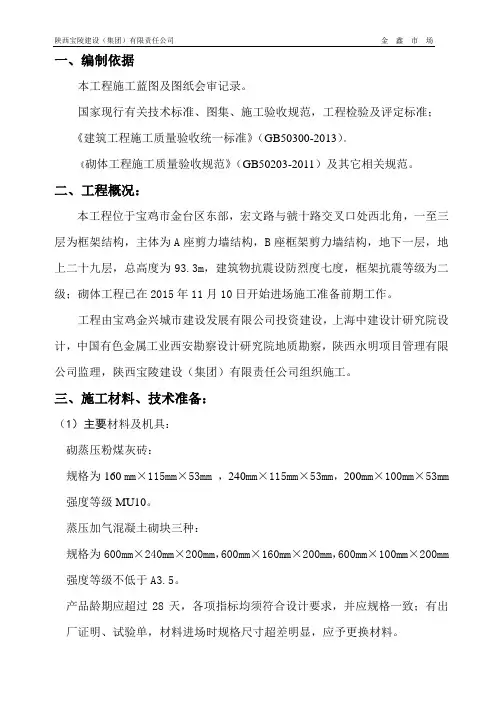

一、编制依据

本工程施工蓝图及图纸会审记录。

国家现行有关技术标准、图集、施工验收规范，工程检验及评定标准；

《建筑工程施工质量验收统一标准》（GB50300-2013）。

《砌体工程施工质量验收规范》（GB50203-2011）及其它相关规范。

二、工程概况：

本工程位于宝鸡市金台区东部，宏文路与虢十路交叉口处西北角，一至三层为框架结构，主体为A座剪力墙结构，B座框架剪力墙结构，地下一层，地上二十九层，总高度为93.3m，建筑物抗震设防烈度七度，框架抗震等级为二级；砌体工程已在2015年11月10日开始进场施工准备前期工作。

工程由宝鸡金兴城市建设发展有限公司投资建设，上海中建设计研究院设计，中国有色金属工业西安勘察设计研究院地质勘察，陕西永明项目管理有限公司监理，陕西宝陵建设（集团）有限责任公司组织施工。

三、施工材料、技术准备：

（1）主要材料及机具：

砌蒸压粉煤灰砖：

规格为160 mm×115mm×53mm ，240mm×115mm×53mm，200mm×100mm×53mm强度等级MU10。

蒸压加气混凝土砌块三种：

规格为600mm×240mm×200mm，600mm×160mm×200mm，600mm×100mm×200mm强度等级不低于A3.5。

产品龄期应超过28天，各项指标均须符合设计要求，并应规格一致；有出厂证明、试验单，材料进场时规格尺寸超差明显，应予更换材料。 陕西宝陵建设（集团）有限责任公司 金 鑫 市 场

水泥：

选用32.5级矿渣硅酸盐水泥，不使用过期或受潮结块水泥。水泥进场使用前，应分批对其强度、安定性进行复验，检验批应以同一生产厂家，同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用；
