发光二极管的材料

二极管参数

普通发光二极管的正向饱和压降为１．６Ｖ～２．１Ｖ,正向工作电流为５～２０ｍＡLED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。超过此值，LED发热、损坏。（2）最大正向直流电流IFm：允许加的最大的正向直流电流。超过此值可损坏二极管。（3）最大反向电压VRm：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏。（4）工作环境topm:发光二极管可正常工作的环境温度范围。低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。2．电参数的意义(1)正向工作电流If：它是指发光二极管正常发光时的正向电流值。在实际使用中应根据需要选择IF在0.6·IFm以下。(2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。一般是在IF=20mA时测得的。发光二极管正向工作电压VF在1.4～3V。在外界温度升高时，VF将下降。(3)V-I特性：发光二极管的电压与电流的关系在正向电压正小于某一值（叫阈值）时，电流极小，不发光。当电压超过某一值后，正向电流随电压迅速增加，发光。由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。正向的发光管反向漏电流IR<10μA以下。

LED的分类1．按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。另外，有的发光二极管中包含二种或三种颜色的芯片。

根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。散射型发光二极管和达于做指示灯用。2．按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。国外通常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1（3/4）；把φ4.4mm的记作T-1（1/4）。由半值角大小可以估计圆形发光强度角分布情况。从发光强度角分布图来分有三类：（1）高指向性。一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。半值角为5°～20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。（2）标准型。通常作指示灯用，其半值角为20°～45°。（3）散射型。这是视角较大的指示灯，半值角为45°～90°或更大，散射剂的量较大。3．按发光二极管的结构分按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。4．按发光强度和工作电流分按发光强度和工作电流分有普通亮度的LED（发光强度<10mcd）；超高亮度的LED（发光强度>100mcd）；把发光强度在10～100mcd间的叫高亮度发光二极管。一般LED的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA以下（亮度与普通发光管相同）。除上述分类方法外，还有按芯片材料分类及按功能分类的方法。

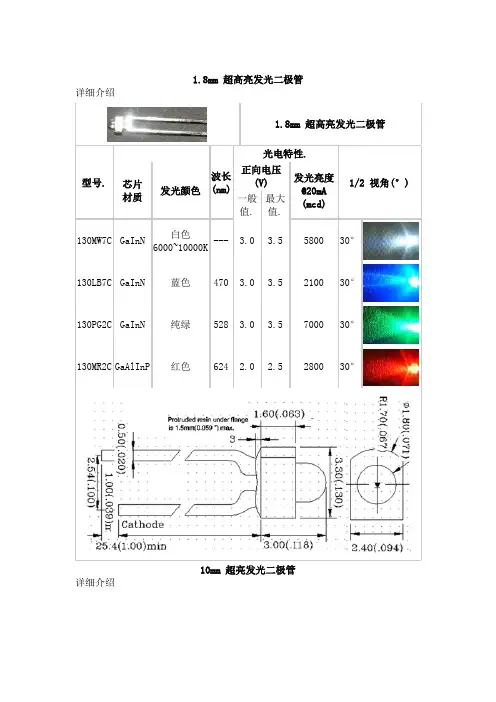

1.8mm 超高亮发光二极管

详细介绍

1.8mm 超高亮发光二极管

型号.

波长

(nm) 光电特性.

1/2 视角(°) 芯片

材质 发光颜色 正向电压(V) 发光亮度@20mA

(mcd) 一般值. 最大值.

130MW7C GaInN 白色

6000~10000K --- 3.0 3.5 5800 30°

130LB7C GaInN 蓝色 470 3.0 3.5 2100 30°

130PG2C GaInN 纯绿 528 3.0 3.5 7000 30°

130MR2C GaAlInP 红色 624 2.0 2.5 2800 30°

10mm 超亮发光二极管

详细介绍 10mm 超亮发光二极管

型号.

波长

(nm) 胶体颜色 光电特性.

1/2视角(°) 芯片

材质 发光

颜色 正向电压(V) 测试电流=20mA

发光强度(mcd) 一般值. 最大值.

1025MW7C GaInN 白色

7000K x=.29

y=.30 无色透明 3.0 3.6 4200~8200 17~23°

105MW7D GaInN 白色

雾状 x=.29

y=.30 白色雾状 3.0 3.6 1100~2100 40~50°

1025LB7C GaInN 蓝色 470 无色透明 3.0 3.6 2130~3000 17~23°

105LB7D GaInN 白色

雾状 470 蓝色雾状 3.0 3.6 280~550 40~50°

1025PG2C GaInN 纯绿 528 无色透明 3.0 3.6 12000~16000 17~23°

105PG2D GaInN 白色

雾状 528 绿色雾状 3.0 3.6 800~1500 40~50°

氮化镓发光二极管

氮化镓发光二极管（GaN LED）是一种半导体器件，其主要特点是具有高亮度、高效率和长寿命等优点。本文将从氮化镓发光二极管的原理、制备方法以及应用领域等方面进行论述。

一、氮化镓发光二极管的原理

氮化镓发光二极管是利用氮化镓材料的发光特性制造的。氮化镓是一种宽禁带半导体材料，具有较高的能隙和较高的电子迁移率，使得氮化镓发光二极管具有较高的发光效率。

当在氮化镓发光二极管中施加正向电压时，电流通过正向偏置的PN结，激活了氮化镓材料中的载流子。当电子和空穴复合时，能量被释放出来，产生光子。由于氮化镓材料的能隙较大，所释放的光子具有较高的能量，可见光甚至紫外光。

氮化镓发光二极管的制备方法主要有金属有机化学气相沉积（MOCVD）和分子束外延（MBE）两种。

金属有机化学气相沉积是目前制备氮化镓发光二极管的主流方法。该方法通过在高温环境下，将金属有机化合物和氨气反应，使金属有机化合物分解并释放出金属原子，然后与氨气中的氮原子反应生成氮化镓材料。经过多次反复的沉积生长，形成多层氮化镓结构，最终制备出氮化镓发光二极管。

分子束外延是一种高真空条件下进行的制备方法。该方法通过将高能量的电子束轰击氮化镓靶材，使靶材表面的原子释放出来，并在衬底表面沉积，逐层生长形成氮化镓薄膜。经过多次反复的沉积生长，形成多层氮化镓结构，最终制备出氮化镓发光二极管。

三、氮化镓发光二极管的应用领域

由于氮化镓发光二极管具有高亮度和高效率的特点，因此在照明、显示和通信等领域有着广泛的应用。

1. 照明领域：氮化镓发光二极管具有较高的发光效率和长寿命，可以替代传统的白炽灯和荧光灯，用于室内照明和户外照明。其高亮度和节能性使得氮化镓发光二极管成为照明行业的重要技术。

2. 显示领域：氮化镓发光二极管还广泛应用于各种显示器件中，如液晶显示器背光源和有机发光二极管（OLED）等。其高亮度和色彩鲜艳的特点使得显示器具有更好的显示效果。

发光二极管技术的研究与发展

探索发光二极管技术的研究和发展

发光二极管，一种半导体元器件，因为具有高亮度、低功耗、长寿命、耐震动等特点，在照明、显示、汽车、电器电子、光通信和生物医学等领域得到了广泛的应用。本文将探讨发光二极管技术的研究和发展趋势。

一、技术的发展历程

十九世纪末的发现了电学现象，开启了电子学时代。1927年，美国科学家Theodore Maiman发明了世界上第一台激光器，振奋了整个世界。随后，洛杉矶的General Electric公司的Nick Holonyak发明了发光二极管，这是半导体发光的第一步。上世纪60年代，美国和日本的科学家通过金属有机化学泡法等方法严谨地制备了GaN（氮化镓）单晶体，为制备出第一块蓝色LED打下了基础。1994年，日本科学家发明了用蓝色LED加黄色荧光涂层来合成白光的方法，这是白色LED的雏形。此后，LED技术在光电通信、信息处理、照明等方面得到了广泛的应用。

二、技术亮点

1.高效性

发光二极管的能效比普通白炽灯或荧光管要高出数倍，能耗低至原来的1/10，减少对环境的污染，这里主要是强调LED的直光性、定向性、单色性等优点，再加上波长色温调控，足以适应不同需求。

2.安全性

发光二极管没有热效应，不会照成烫伤、火灾等人身危险，颜色不容易褪化，不含汞镉等对环境出现污染的元素，也符合环保要求。

3.经济性 发光二极管的维护费用低，寿命长，可以长时间连续使用；还可以通过外包装的不同设计，使得不同的颜色、亮度的发光二极管可以组成不同的灯具、彩光效果。

三、其市场前景

LED已经成为全球光电子产业的核心，LED行业的发展前景也是越来越被看好。预测2024年，LED行业市场规模将达到1.11万亿美元，增加率为42.6%，其中照明市场占到了LED行业市场的三分之一，为LED行业发展提供巨大的空间。

随着技术不断革新升级，发光二极管的应用前景将越来越广泛，特别是在照明市场的普及和国家政策的积极扶持下，发光二极管行业将有更大的发展空间。发光二极管技术将会是未来照明产业的重要领域，助力于人类抵抗短缺资源危机的工程创新。
