DCS的基本结构及原理

DCS工作原理及组成

DCS(Distributed Control System)是分布式控制系统的缩写，是一种用于工业过程控制的自动化系统。DCS系统通过将多个控制单元分布在不同的物理位置，通过网络进行通信，从而实现对工业过程的监控、控制和优化。下面将对DCS的工作原理及组成进行详细介绍。

一、DCS的工作原理

DCS系统由多个控制单元组成，这些控制单元分布在不同的物理位置，通过网络进行连接和通信。每个控制单元都有自己的CPU、内存、输入输出接口等硬件设备，同时还包括控制算法、执行逻辑等软件。

DCS系统的工作过程可以分为三个阶段：数据采集、数据处理和控制执行。在数据采集阶段，DCS系统通过传感器、仪表等设备采集工业过程的各项参数和信号，并将这些数据传输给控制单元。在数据处理阶段，控制单元会根据预设的控制算法和逻辑进行数据处理和分析，生成相应的控制指令。最后，在控制执行阶段，控制单元将生成的控制指令发送给执行器、调节器等设备，通过改变设备的工作状态来实现对工业过程的控制。

DCS系统的工作原理基于分布式控制的概念，即将控制功能和硬件设备进行分散化处理，每个控制单元负责一部分控制任务，并通过网络进行协作和通信。这种分布式的架构使得DCS系统能够适应复杂的控制任务和多变的工业环境，具有较高的可靠性和灵活性。

二、DCS的组成

DCS系统由多个组件组成，包括硬件设备、软件系统和人机界面等。下面将对DCS系统的主要组成部分进行介绍。 1.控制单元：DCS系统由多个控制单元组成，每个控制单元都包括自己的CPU、内存、输入输出接口等硬件设备，同时还包括控制算法、执行逻辑等软件。控制单元负责对工业过程的监控、控制和优化。

2.网络：DCS系统通过网络将各个控制单元连接在一起。网络可以是局域网(LAN)、广域网(WAN)等不同范围的网络，用于实现控制单元之间的数据传输和通信。

3.数据采集系统：DCS系统通过传感器、仪表等设备采集工业过程的各项参数和信号。数据采集系统负责将这些数据传输给控制单元，以供其进行处理和分析。

DCS控制系统原理

DCS（分散控制系统）是指以计算机为核心，利用现代控制技术、通信技术和网络技术，将工业过程控制中的控制、监视、操作和管理等功能分散到各个控制节点上进行集中控制和管理的一种控制系统。它是自动化控制系统的发展趋势，也是工业生产过程中的重要组成部分。DCS控制系统的原理主要包括硬件构成、软件系统和通信网络三个方面，下面将从这三个方面详细介绍DCS控制系统的原理。

首先是硬件构成方面，DCS控制系统由三个基本部分组成，即传感器、执行器和控制器。传感器负责将工业过程中的温度、压力、流量等物理量转换为电信号，进而供给给控制器进行处理。执行器是根据控制器的输出信号，通过各种执行控制功能的装置，如电机、阀门等，控制工艺过程的状态。控制器则是负责控制工艺过程的中心装置，它根据传感器提供的信号进行逻辑判断，并输出相应的控制信号给执行器。

其次是软件系统方面，DCS控制系统的软件系统是由上位机软件和下位机软件相互配合完成控制任务的。上位机软件主要是用于提供用户界面，实现人机交互和操作控制，可以通过图形化界面显示工艺过程的状态、趋势曲线、报警信息等，并可以对控制参数进行设定和调整。下位机软件则负责通过输入输出模块与传感器和执行器之间进行数据的采集和控制。软件系统的核心是控制算法，包括控制策略、控制器的参数调整和控制算法的设计与实现等。

最后是通信网络方面，DCS控制系统通过通信网络实现各个控制节点之间的数据传输与交互。通信网络采用现代的网络技术，如以太网、无线网络等，可以实现高速、可靠的数据传输，并支持分布式控制和数据共享。通过通信网络，各个控制节点可以实现分散控制和集中管理，不同节点之间可以进行数据交换和协调，使得整个控制系统更加灵活、可靠和可扩展。

总的来说，DCS控制系统的原理是将控制、监视、操作和管理等功能分散到各个控制节点上进行集中控制和管理的一种控制系统。它通过硬件构成、软件系统和通信网络三个方面的配合，实现对工业过程进行控制和管理。DCS控制系统在工业生产中具有重要意义，可以提高生产效率、降低生产成本、优化工艺过程等，促进工业自动化水平的提高。

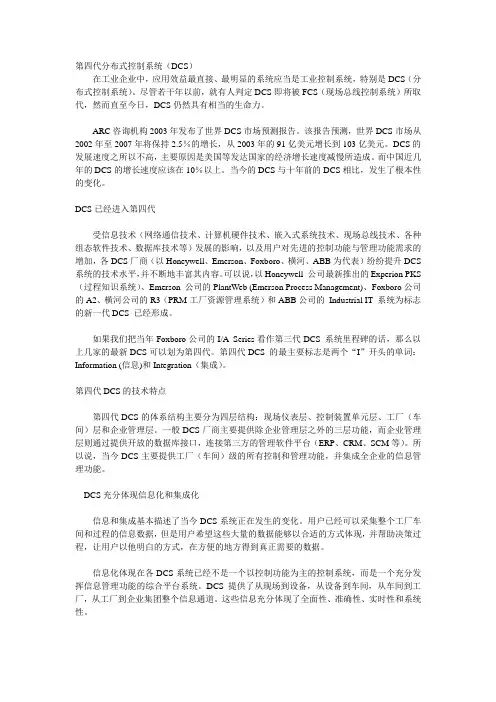

第四代分布式控制系统（DCS）

在工业企业中，应用效益最直接、最明显的系统应当是工业控制系统，特别是DCS（分布式控制系统）。尽管若干年以前，就有人判定DCS即将被FCS（现场总线控制系统）所取代，然而直至今日，DCS仍然具有相当的生命力。

ARC咨询机构2003年发布了世界DCS市场预测报告。该报告预测，世界DCS市场从2002年至2007年将保持2.5％的增长，从2003年的91亿美元增长到103亿美元。DCS的发展速度之所以不高，主要原因是美国等发达国家的经济增长速度减慢所造成。而中国近几年的DCS的增长速度应该在10％以上。当今的DCS与十年前的DCS相比，发生了根本性的变化。

DCS已经进入第四代

受信息技术（网络通信技术、计算机硬件技术、嵌入式系统技术、现场总线技术、各种组态软件技术、数据库技术等）发展的影响，以及用户对先进的控制功能与管理功能需求的增加，各DCS厂商（以Honeywell、Emerson、Foxboro、横河、ABB为代表）纷纷提升DCS系统的技术水平，并不断地丰富其内容。可以说，以Honeywell 公司最新推出的Experion PKS（过程知识系统）、Emerson 公司的PlantWeb (Emerson Process Management)、Foxboro公司的A2、横河公司的R3（PRM-工厂资源管理系统）和ABB公司的 Industrial IT 系统为标志的新一代DCS 已经形成。

如果我们把当年Foxboro公司的I/A Series看作第三代DCS 系统里程碑的话，那么以上几家的最新DCS可以划为第四代。第四代DCS 的最主要标志是两个“I”开头的单词：Information (信息)和Integration（集成）。

第四代DCS的技术特点

第四代DCS的体系结构主要分为四层结构：现场仪表层、控制装置单元层、工厂（车间）层和企业管理层。一般DCS厂商主要提供除企业管理层之外的三层功能，而企业管理层则通过提供开放的数据库接口，连接第三方的管理软件平台（ERP、CRM、SCM等）。所以说，当今DCS主要提供工厂（车间）级的所有控制和管理功能，并集成全企业的信息管理功能。

DCS系统包括控制节点、操作节点、通信网络。控制节点包括控制站，通信接口。操作节点包括工程师站，操作员站，服务器站，数据管理站。通信网络包括管理信息网，过程信息网，过程控制网，I/O总线。

控制站硬件包括机柜，机笼，供电，卡件。机柜包括机笼、交换机、电源模块、端子板、卡件。机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O卡件及端子板。

现场接线箱里面包括接线端子和接线端子排。

DCS的硬件体系结构

考察DCS的层次结构，DCS级和控制管理级是组成DCS的两个最基本的环节。

过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。在不同的DCS中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU。过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。DCS的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。

(1)现场控制单元

现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。

现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑中控室 上位机 服务器 通信网络

控制站 现场控制单元

下位机

现场设备 I/O信号传递 操作站

或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。

现场控制单元的硬件配置需要完成以下内容：

插件的配置 根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；

硬件冗余配置 对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。
