排水沟工程施工方案及工艺方法

砖砌排水沟工程施工工艺

Prepared on 22 November 2020

砖砌排水沟工程施工工艺

工艺流程：定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土

1、定位放线测量

定位原则：根据地下原有构筑物：管线和设计图纸实际情况，充分研究分析，合理布局，充分考虑现行国家规范规定的各种管线的间距要求，现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

定基堆点：按照交接的永久性水准点，将施工水准点设在稳固和通视之处，距离沟边10m左右，沿沟槽方向定出沟槽中心线和检查井的中心点，并与固定的建筑物相连。新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记，核对新旧排水沟的底标高是否合适。

测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。

2、沟槽开挖

槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。

用机械开槽或开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。

沟槽土方应堆在沟槽的一侧，便于下道工序作业。

堆土底边与沟槽边应保持一定的距离，不得小于，堆土高度应小于。

堆土时严禁掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属的构筑物等。

沟槽边坡的大小与土质和沟槽深度有关，当无设计要求时，应符合表的规定。

表沟槽边坡坡度

土壤类别 坡度（高:宽）

槽深0～ 槽深～ 槽深～

亚粘土 1: 1: 1:

粘土 1: 1: 1:

干黄土 1: 1: 1:

砖土和砂砾土 1: 1: 1:

人工挖槽深度宜为左右。

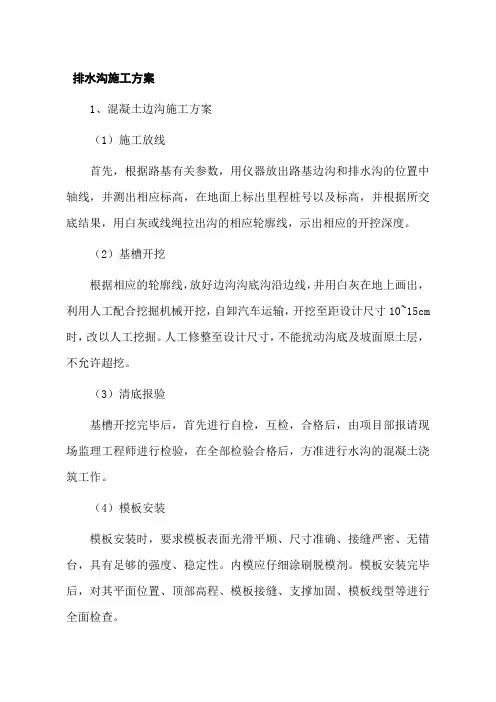

排水沟施工方案

1、混凝土边沟施工方案

（1）施工放线

首先，根据路基有关参数，用仪器放出路基边沟和排水沟的位置中轴线，并测出相应标高，在地面上标出里程桩号以及标高，并根据所交底结果，用白灰或线绳拉出沟的相应轮廓线，示出相应的开控深度。

（2）基槽开挖

根据相应的轮廓线，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

（3）清底报验

基槽开挖完毕后，首先进行自检，互检，合格后，由项目部报请现场监理工程师进行检验，在全部检验合格后，方准进行水沟的混凝土浇筑工作。

（4）模板安装

模板安装时，要求模板表面光滑平顺、尺寸准确、接缝严密、无错台，具有足够的强度、稳定性。内模应仔细涂刷脱模剂。模板安装完毕后，对其平面位置、顶部高程、模板接缝、支撑加固、模板线型等进行全面检查。 （5）混凝土拌和运输、浇注及养护

材料进场经检测合格后方可使用，混凝土严格按施工配合比配制，保证足够的搅拌时间，混凝土的坍落度和易性等各项指标均须达到规范要求。

混凝土运输采用自卸三轮车，用人工将混凝土注入模板内。振捣采用插入式振捣器，振捣过程中要求振点均匀，振捣时间以砼表面泛浆不再下沉，模板侧边无气泡冒出为宜。在砼浇筑后7~10天内，要始终保持砼表面的湿润。养生采用塑料薄膜覆盖包裹，每天保证浇水二次以上，天热时适当增加洒水次数，以砼表面保持润湿状态为宜。

2、盲沟施工方案

（1）沟槽开挖：根据测量工程师定点开挖，开挖过程中由现场施工员兼安全员指挥开挖至设计标高和施工现场的安全工作。开挖时断面、深度尽量做到一次成型，坡度平顺均匀，局部欠挖由人工修复。开挖土方由自卸汽车运至指定弃土场（距洞口5.7KM）有序堆放。

（2）铺反滤土工布及三向土工格栅：铺设前对反滤土工布进行检查有无破损情况，发现破损及时修补处理，铺设时对周围尖锐物进行处理避免尖锐物划破。

范文范例 精心整理

word完美格式 省仁化（湘粤界）至博罗公路

仁化至新丰段TJ2合同段

排水沟施工方案

中交第二公路工程局有限公司

仁新高速公路TJ2合同段项目经理部

二○一五年十月二十六日 范文范例 精心整理

word完美格式 目 录

一、编制依据及适用围.............................................................. 1

1.1编制依据 ...................................................................... 1

1.2适用围 ........................................................................ 1

二、工程概况 ..................................................................... 2

2.1概况 .......................................................................... 2

2.2工程地质 ...................................................................... 2

2.3河流水文 ...................................................................... 3

三、 施工计划 .................................................................... 5

WORD格式

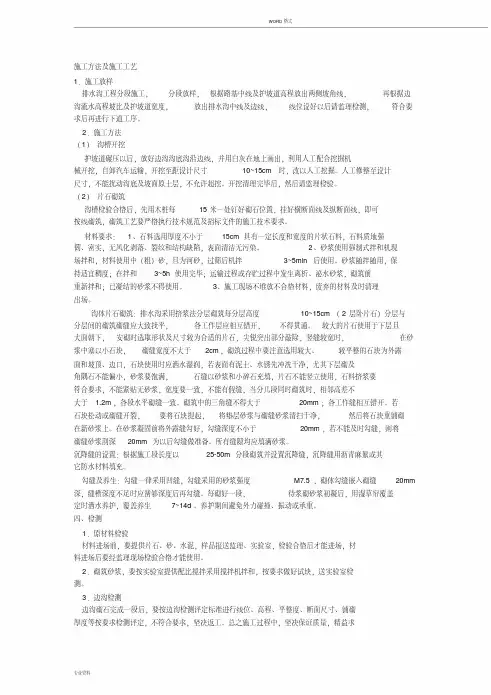

专业资料施工方法及施工工艺

1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2．施工方法（1）沟槽开挖

护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm 时，改以人工挖掘。人工修整至设计

尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。

（2）片石砌筑

沟槽检验合格后，先用木桩每15 米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。

材料要求：1、石料选用厚度不小于15cm 具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。2、砂浆使用强制式拌和机现

场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min 后使用。砂浆随拌随用，保

持适宜稠度；在拌和3~5h 使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前

重新拌和；已凝结的砂浆不得使用。3、施工现场不堆放不合格材料，废弃的材料及时清理

出场。

沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm（2 层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且

大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂

浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露

面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不
