电力通讯协议

1. 简介

电力通讯协议是指用于传输电力系统中各个设备之间通讯的一套标准化协议。它定义了通讯的格式、传输方式和规则，确保各个设备之间能够有效地交换数据和指令，实现电力系统的监控、控制和管理。

电力通讯协议在电力系统中起着重要的作用。它能够实现数据的采集、传输和处理，为电力系统的运行和管理提供支持。通过电力通讯协议，不仅可以实时监测电力系统的运行状态，还可以远程控制设备的操作，提高系统的效率和可靠性。

2. 常用的电力通讯协议

目前，电力通讯协议有多种不同的标准和规范。以下是一些常用的电力通讯协议：

2.1 Modbus

Modbus是一种串口通信协议，广泛应用于工业自动化领域。它采用简单的主从结构，能够实现设备之间的实时通讯和数据交换。Modbus协议支持多种传输方式，包括串口、以太网和无线通信等。在电力系统中，Modbus常用于小型设备的通讯和控制。 2.2 DNP3

DNP3（Distributed Network Protocol）是一种基于TCP/IP网络的通讯协议，特别适用于电力系统中分布式设备之间的通讯。DNP3协议提供了丰富的功能和灵活的配置选项，能够实现数据的实时传输和设备之间的高效通讯。在电力系统中，DNP3常用于监控和控制系统、远程终端单元（RTU）和电力自动化设备等。

2.3 IEC 60870

IEC 60870是一组国际标准，用于电力系统自动化和通讯。它定义了电力系统中各个设备之间的通讯协议和数据格式。IEC 60870协议具有灵活、可靠和安全的特点，支持不同的传输介质和通讯方式。在电力系统中，IEC 60870通常用于远程监测和控制系统、电力站和电网的通讯。

3. 电力通讯协议的应用

电力通讯协议在电力系统中有着广泛的应用。以下是一些典型的应用场景：

3.1 数据采集和监测

电力通讯协议可以用于实时采集电力系统中各个设备的运行数据，包括电压、电流、功率等参数。通过电力通讯协议，这些数据可以传输到监控中心或其他管理系统中进行实时监测和分析。这样可以及时发现系统的异常和故障，采取相应的措施进行修复和调整。 3.2 远程控制和操作

电力通讯协议可以实现对电力系统中设备的远程控制和操作。通过协议的指令和命令，可以远程开关设备、调整参数和设置运行模式等。这样可以减少人工干预，提高操作的灵活性和效率。

3.3 故障诊断和维护

电力通讯协议可以帮助电力系统进行故障诊断和维护。通过协议传输的数据，可以分析设备的运行状态和故障类型，及时修复设备的问题。同时，还可以远程获取设备的维护信息和历史记录，为维护工作提供便利。

3.4 能源管理和优化

电力通讯协议还可以支持电力系统的能源管理和优化。通过协议传输的数据，可以分析电力需求和负荷分布，制定合理的能源管理策略。可以根据实时数据和历史数据，调整设备的运行模式，实现能源的节约和优化。

4. 总结

电力通讯协议在电力系统中有着重要的地位和作用。它为电力系统的监测、控制和管理提供了标准化的通讯方式和规则。不同的电力通讯协议适用于不同的应用场景，可以满足电力系统的各种需求。通过电力通讯协议的应用，可以提高电力系统的运行效率、可靠性和安全性。同时，它也为电力系统的发展和创新提供了基础和支持。 注意：以上内容仅供参考，具体的电力通讯协议的内容和规范可以根据实际需求进行调整和扩展。

合集下载

用电协议

用电协议

居民客户供用电协议（范本）

为明确电力供应与使用中，遵义城效供电有限责任公司（供电企业名称）（以下简称“供电方”）和低压居民客户（以下简称“用电方”）的权利和义务，维护正常的供用电秩序，根据《中华人民共和国合同法》、《中华人民共和国电力法》、《电力供应与使用条例》、《供电营业规则》和有关规定制定如下用电条款，以供双方共同遵守：

1. 在电力系统正常运行和用电方依法用电的情况下，供电方应向用电方连续供电。因电力运行事故引起用电方家用电器损坏的，供电方按《居民用户家用电器损坏处理办法》进行处理。

2. 在电力系统正常状况及用电方用电功率因数符合要求且其负荷对供电质量的干扰和影响符合国家标准的前提下，供电方按《供电营业规则》所规定的电能质量标准向用电方供电。但为了保障电力系统的运行安全，供电方可以依法中止供电。

3. 供、受电设施以低压计量装置为产权分界点，分界点电源侧产权属供电方，负荷侧产权属用电方。供用电双方按产权归属各自负责其供、受电设施的维护、日常管理和安全工作，并承担有关法律责任。但安装在用电方处的用电计量装置产权属供电方，用电方应妥善保管，并采取合适的措施防止外力和第三人破坏。

4. 用电方的用电、受电设施应委托有资质的施工单位进行安装，并符合有关安全、技术标准和电网运行规程，否则由此引起的所有安全责任由用电方承担。

5. 因用电方用电、受电设施不符合有关技术、安全标准或维护管理不当引起事故，给供电方或第三方造成损害的，用电方应承担法律责任。

6. 供电方按国家规定装设、更换用电计量装置，该装置安装在用电方，其记录作为结算电费的依据。用电方应妥善保护用电计量装置，发现计量装置异常时，应及时报告供电方，因用电方责任致使用电计量装置出现故障或丢失的，用电方应负责维修、更换或赔偿。用电方有权要求对计量装置进行校验，但如果校验合格，由用电方承担校验费用。供电方装设、更换用电计量装置或抄录电量时，用电方应予以配合并提供方便。

YD2150智能电力监控仪通讯协议

YD2150智能电力监控仪通讯协议

广东雅达电子股份有限公司 文件编号 版本 YADA-R&D1051 V2.0 2012年 3 月 12日 第1页，共13页 YD2150 Modbus-RTU Communication Protocal YD2150智能电力监控仪通讯规约 (ModBus)

1. 引言

YD2150智能电力监控仪通讯规约详细描述了本机串行口通讯的读、写命令格式及内部

信息数据的定义，以便第三方开发使用。

1.1. PLC ModBus 兼容性

ModBus通讯规约允许YD2150智能电力监控仪与施耐德、西门子、AB、GE、Modicon

等多个国际著名品牌的可编程顺序控制器(PLC)、RTU、SCADA系统、DCS或第三方具有ModBus

兼容的监控系统之间进行信息和数据的有效传递。有了YD2150智能电力监控仪，就只要简

单的增加一套基于PC(或工控机)的中央通讯主控显示软件(如：组态王、Intouch、FIX、

synall等)就可建立一套监控系统。

1.2. 广泛的通讯集成

YD2150智能电力监控仪提供与Modicon系统相兼容的ModBus通讯规约，这个通讯规

约被广泛作为系统集成的标准。兼容RS-485/232C接口的可编程逻辑控制器ModBus通讯规

约允许信息和数据在YD2150智能电力监控仪与Modicon可编程逻辑控制器(PLC)，RTU、

SCADA系统、DCS系统和另外兼容ModBus通讯规约的系统之间进行有效传递。

2. ModBus基本规则

2.1. 所有RS485通讯回路都应遵照主/从方式。依照这种方式，数据可以在一个主站(如：

PC)和32个子站(如：YD2150智能电力监控仪)之间传递。

2.2. 主站将初始化和控制在RS485通讯回路上传递的所有信息。

2.3. 任何一次通讯都不能从子站开始。

2.4. 在RS485回路上的所有通讯都以“信息帧”方式传递。

2.5. 如果主站或子站接收到含有未知命令的信息帧，则不予以响应。

modbus协议通讯协议

modbus协议通讯协议

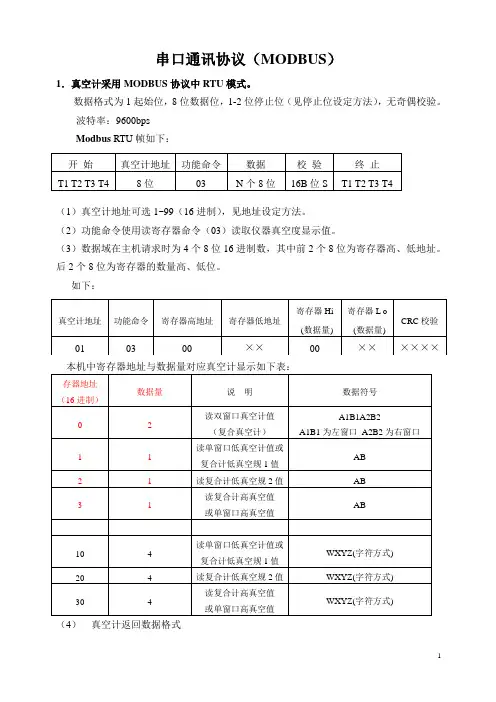

1 串口通讯协议（MODBUS）
