简述氧传感器的检测方法

龙源期刊网

谈谈前氧传感器的检测

作者：林敏

来源：《西部论丛》2018年第09期

摘 要：阐述前氧传感器的结构、工作原理、作用和分类，重点介绍前氧传感器的检测方法。

关键词：前氧传感器；结构；作用；分类；工作原理；检测方法

现在汽车是越来越多，但人民对汽车的环保节能要求也越来越高，简单说的话，前氧传感器对汽车就是起到环保节能的作用。前氧传感器安装在汽车排气管上，通过对尾气中氧含量的检测，信号传给ECU，ECU就能判断刚燃烧完的混合气是浓是稀，来修正下次喷油量，使混合气空燃比无限接近最佳空燃比。

一、 前氧传感器安装位置

一般车型都有两个氧传感器，安装在汽车的排气管上，具体是安装在排气管的三元催化器前面，称作前氧传感器（又称上游氧传感器），在三元催化器后面的，称作后氧传感器（又称下游氧传感器）。前、后氧传感器结构是一样，但起得作用完全不一样。

二、前氧传感器的作用

前氧传感器的作用是检测汽车尾气中氧的含量，将信号反馈给给ECU，ECU根据此信号（前氧传感器信号属于反馈信号）判断混合气过浓（电压0.45～0.9V）或者过稀（0.10～0.45V），如果混合气过浓则修正下次喷油偏稀，混合气过稀则修正下次喷油偏浓，使混合气尽可能接近最佳空燃比。

三、氧传感器的类型

氧传感器有氧化锆式和氧化钛式2种类型，其中应用最多的是氧化锆式氧传感器。

四、氧传感器的结构和工作原理

1、氧化锆式氧传感器

①、结构

氧化锆式氧传感器的基本元件是氧化锆陶瓷管（固体电解质），也称锆管，如图一所示。锆管固定在带有安装螺纹的固定套中，内外表面均覆盖着一层多孔性的铅膜，其内表面与大气龙源期刊网

接触，外表面与废气接触。氧传感器的接线端有一个金属护套，其上开有一个用于锆管内腔与大气相通的孔，导线将锆管内表面铂电极经绝缘套管从此接线引出。

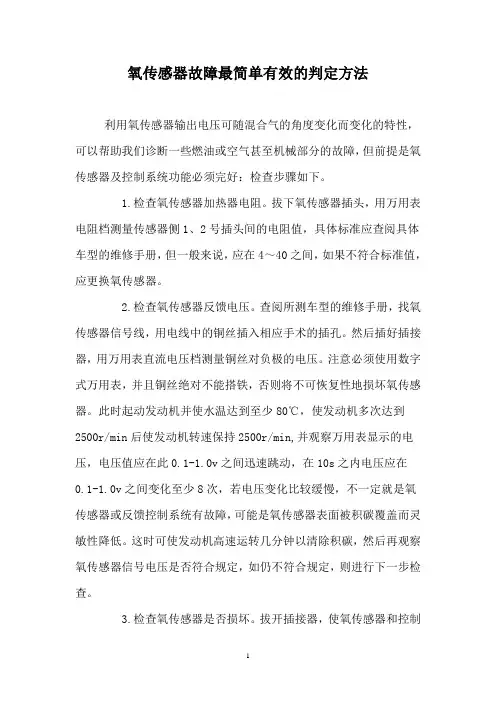

1 氧传感器故障最简单有效的判定方法

利用氧传感器输出电压可随混合气的角度变化而变化的特性，可以帮助我们诊断一些燃油或空气甚至机械部分的故障，但前提是氧传感器及控制系统功能必须完好：检查步骤如下。

1.检查氧传感器加热器电阻。拔下氧传感器插头，用万用表电阻档测量传感器侧1、2号插头间的电阻值，具体标准应查阅具体车型的维修手册，但一般来说，应在4～40之间，如果不符合标准值，应更换氧传感器。

2.检查氧传感器反馈电压。查阅所测车型的维修手册，找氧传感器信号线，用电线中的铜丝插入相应手术的插孔。然后插好插接器，用万用表直流电压档测量铜丝对负极的电压。注意必须使用数字式万用表，并且铜丝绝对不能搭铁，否则将不可恢复性地损坏氧传感器。此时起动发动机并使水温达到至少80℃，使发动机多次达到2500r/min后使发动机转速保持2500r/min,并观察万用表显示的电压，电压值应在此0.1-1.0v之间迅速跳动，在10s之内电压应在0.1-1.0v之间变化至少8次，若电压变化比较缓慢，不一定就是氧传感器或反馈控制系统有故障，可能是氧传感器表面被积碳覆盖而灵敏性降低。这时可使发动机高速运转几分钟以清除积碳，然后再观察氧传感器信号电压是否符合规定，如仍不符合规定，则进行下一步检查。

3.检查氧传感器是否损坏。拔开插接器，使氧传感器和控制单元 2 分离，万用表测量信号输出端对负极的电压。这时人为地拔下一根进气管上的真空管，形成稀混合气，此时电压应下降;而当拔下油压调节器真空管，并用手堵住以形成浓混合气时，电压应当上升。如果这时氧传感器本身没有故障，故障在电脑或线路以及燃油、空气、机械方面。应该首先检查燃油、空气及机械部分的故障，这里面的影响是很奥妙的，需要大家动脑思考。比如空气系统漏真空。这时排气中氧分子浓度变大，氧传感器输出低电压，电脑便认为混合气稀，发出指令向浓的方向调整，但无论如何也弥补不了漏进系统的大量空气，所以氧传感器就会一直显示0.1-0.3v的低电压；再比如油压调节器出现故障导致油压过高，会使排气中氧分子含量减少。氧传感器输出高电压，表示混合气过浓，电脑便减少喷油时间，但氧回溃系统的调整是微量的，无法弥补油压过高造成的混合气过浓；所以氧传感器总显示0.6-0.9的高电压。其它情况还有很多，比如缺缸造成的影响等等。

氧传感器检测方法

氧传感器是现代汽车发动机中的重要传感器之一，它能够监测发动机排放气体中的氧气含量，并将相关信息反馈给发动机控制单元，从而调节燃油喷射量，保证发动机运行的效率和环保性。因此，对氧传感器进行定期的检测和维护显得尤为重要。在本文中，我们将介绍几种常见的氧传感器检测方法，希望能够帮助您更好地了解和维护您的爱车。

首先，最简单的一种方法是通过OBD诊断仪进行检测。现代汽车都配备了OBD接口，通过连接OBD诊断仪，可以读取到发动机控制单元中存储的故障码和传感器数据。在进行氧传感器检测时，我们可以通过OBD诊断仪查看氧传感器的工作状态和反馈数据，包括氧气含量、传感器响应时间等信息。通过这些数据，我们可以初步判断氧传感器是否正常工作。

其次，可以通过多用途表进行电压测试。氧传感器是通过测量氧气含量来判断发动机燃烧情况的，因此其工作原理与电压息息相关。我们可以利用多用途表在车辆熄火状态下，测量氧传感器的电压输出情况。正常情况下，氧传感器的电压应该在0.1V到0.9V之间波动，如果电压稳定在某个数值上，或者出现断崖式的跳动，都可能意味着氧传感器存在问题。

另外，还可以通过尾气分析仪进行尾气排放检测。尾气分析仪是一种专业的检测设备，通过连接到排气管上，可以实时监测车辆排放的尾气成分。在进行氧传感器检测时，我们可以通过尾气分析仪观察到排放氧气含量的变化情况，从而判断氧传感器的工作状态。通过这种方法，我们可以更直观地了解氧传感器的工作情况。

最后，可以通过视觉和听觉检查的方式进行初步判断。在车辆运行时，我们可以通过观察排气管排放的尾气颜色和气味来初步判断氧传感器的工作情况。正常情况下，尾气应该呈现为清澈的无色气体，如果出现黑烟或者刺鼻的气味，都可能意味着氧传感器存在问题。此外，我们还可以通过听觉来判断氧传感器是否正常工作，如果发动机运行时出现异常的噪音，也可能与氧传感器有关。 综上所述，氧传感器的检测方法多种多样，我们可以根据实际情况选择合适的方法进行检测。定期对氧传感器进行检测和维护，不仅可以保证车辆的正常运行，还可以提高发动机的燃烧效率，减少尾气排放，对环境保护也有着重要的意义。希望本文介绍的方法能够对您有所帮助，让您的爱车始终保持最佳状态。

汽车氧传感器的检测方法

嘿，你问汽车氧传感器的检测方法呀？这可有点门道呢。

先说说外观检查吧。打开引擎盖，找到氧传感器。看看它有没有破损、生锈啥的。要是外表看起来就破破烂烂的，那可能就有问题啦。就像你看一个人，要是穿得破破烂烂的，那可能日子过得不太好嘛。检查的时候要小心点，别碰到别的零件，不然弄坏了可就麻烦了。

然后可以用万用表检测。把万用表调到合适的档位，然后把表笔接到氧传感器的两端。看看电阻值是不是在正常范围内。要是电阻值不对，那可能氧传感器就有毛病了。这就像你用体温计给人量体温，要是温度不正常，那可能人就生病了。

还可以通过观察汽车的尾气来判断。如果尾气颜色不正常，比如冒黑烟或者蓝烟，那可能氧传感器就有问题。因为氧传感器就是管着尾气排放的嘛。要是尾气不正常，那就像人咳嗽、打喷嚏一样，肯定是身体不舒服了。

另外，有些汽车的仪表盘上会有故障灯。要是氧传感器出问题了，这个故障灯可能就会亮起来。这就像你身体不舒服了，脸上会长痘痘或者脸色不好看一样。看到故障灯亮了，就得赶紧检查一下氧传感器。

我给你讲个事儿吧。我有个朋友，他的车最近老是费油，动力也不太好。他就怀疑是氧传感器出问题了。他按照上面的方法检查了一下氧传感器。先看了看外观，没发现啥问题。然后用万用表测了一下电阻值，也正常。最后他看了看尾气，发现有点冒黑烟。他就觉得可能氧传感器有点问题。他去修车店让师傅检查了一下，果然是氧传感器坏了。换了个新的氧传感器后，车就好开多了。他可高兴了，说以后要是车再有问题，就自己先检查检查。

所以啊，检测汽车氧传感器的方法有不少呢。外观检查、用万用表检测、观察尾气和看故障灯都可以。你可以根据自己的情况选择合适的方法。要是自己不会弄，就去修车店让师傅帮忙看看。加油哦！
