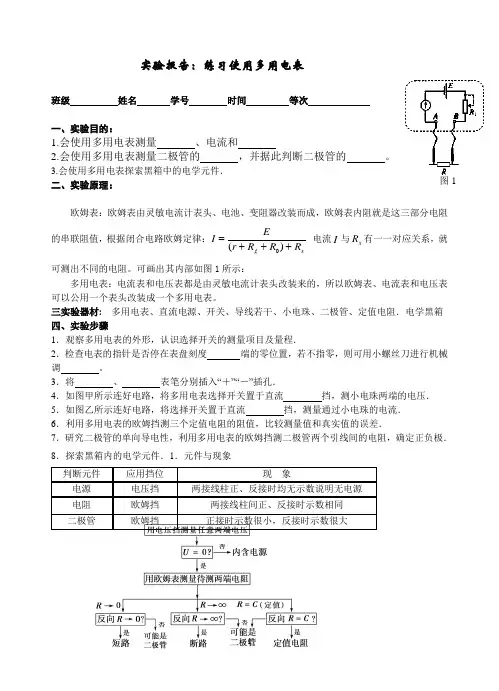

1 实验报告：练习使用多用电表
班级 姓名 学号 时间 等次
一、实验目的：
1.会使用多用电表测量 、电流和
2.会使用多用电表测量二极管的 ，并据此判断二极管的 。
3.会使用多用电表探索黑箱中的电学元件．
二、实验原理：
欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xgRRRrEI)(0 电流I与xR有一一对应关系，就可测出不同的电阻。可画出其内部如图1所示：
多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。
三实验器材: 多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻．电学黑箱
四、实验步骤
1．观察多用电表的外形，认识选择开关的测量项目及量程．
2．检查电表的指针是否停在表盘刻度 端的零位置，若不指零，则可用小螺丝刀进行机械调 。
3．将 、 表笔分别插入“＋”“－”插孔．
4．如图甲所示连好电路，将多用电表选择开关置于直流 挡，测小电珠两端的电压．
5．如图乙所示连好电路，将选择开关置于直流 挡，测量通过小电珠的电流．
6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．
7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．
8．探索黑箱内的电学元件．1．元件与现象
判断元件 应用挡位 现 象
电源 电压挡 两接线柱正、反接时均无示数说明无电源
电阻 欧姆挡 两接线柱间正、反接时示数相同
二极管 欧姆挡 正接时示数很小，反接时示数很大
图1 2 五:实验过程：
实验十一 练习使用多用电表
一、电流表与电压表的改装
1.改装方案
改装为电压表 改装为大量程
的电流表
原理 串联电阻分压 并联电阻分流
改装原
理图
分压电
阻或分
流电阻 U＝Ig(Rg＋R)
故R＝UIg－Rg IgRg＝(I－Ig)R
故R＝IgRgI－Ig
改装后电
表内阻 RV＝Rg＋R>Rg RA＝RRgR＋Rg
2.校正
(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示.
图1 图2
(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正.
二、欧姆表原理(多用电表测电阻原理)
1.构造：
如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.
图3
欧姆表内部：电流表、电池、调零电阻串联.
外部：接被测电阻Rx.
全电路电阻R总＝Rg＋R＋r＋Rx.
2.工作原理：
闭合电路欧姆定律，I＝ERg＋R＋r＋Rx.
3.刻度的标定：
红、黑表笔短接(被测电阻Rx＝0)时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零.
(1)当I＝Ig时，Rx＝0，在满偏电流Ig处标为“0”.(图甲)
(2)当I＝0时，Rx→∞，在I＝0处标为“∞”.(图乙)
(3)当I＝Ig2时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫中值电阻.
三、多用电表
1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.
图4
2.外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程.
3.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔).
伊川滨河高中物理实验报告
实验名称
练习使用多用电表
实验人员
实验日期 指导教师
实验目的 1.了解多用电表的正确使用方法．
2.练习使用多用电表测量直流电压、直流电流、电阻．
实验器材 多用电表，几节干电池，电阻箱，导线
实验原理 多用电表可以用来测量________，________，________，其表面结构如图所示。分为上下两部分，上部分为表盘，共有三条刻度线，分别在测量过程中进行电流、电压和电阻的读数。多用电表表面的下半部分为选择开关，周围有测量功能的区域和量程，可以用来选择测量的物理量和量程。
实验步骤 (1)使用前，要先检查表头的________．方法是：让多用电表不进行任何测量，这时表针应停在左端零刻线上，否则要用小螺丝刀轻轻地转动表盘下边中间的调零螺丝，使表针指零(这个操作叫检查“机械零点”)．然后将_______笔和______笔分别插入“+”、“—”测试插孔。
(2)使用时，应把选择开关旋到相应的测量功能和适当的量程上，并要选择好与之对应的刻度。
(3)使用完毕，应把表笔从测试笔插孔拔出放好，并把选择开关置于________挡(有些多用电表没有这一挡的，则应置于交流电压挡的最大量程处)．
使用电阻挡时，除了先检查“机械零点”之外，还要检查________．方法是：把两表笔金属表笔接触，这时两表笔之间电阻为0．调整欧姆调零旋钮(通常有字母“____”作标志)，使指针指在表盘右端电阻挡刻度的“0”位置．注意在每换用欧姆挡的另一倍率或连续使用同一倍率较长时间，都需要重新检查“欧姆零点”．
实验数据 测量次数 I/A U/v R/Ω
1
2
3
实验结论 1.在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行________调零。
2.测量时手不要接触表笔的金属部分。
3.在测量电阻时合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在R/2-2R中的范围）。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率。
保持安静 认真听讲 细心观察 规范操作

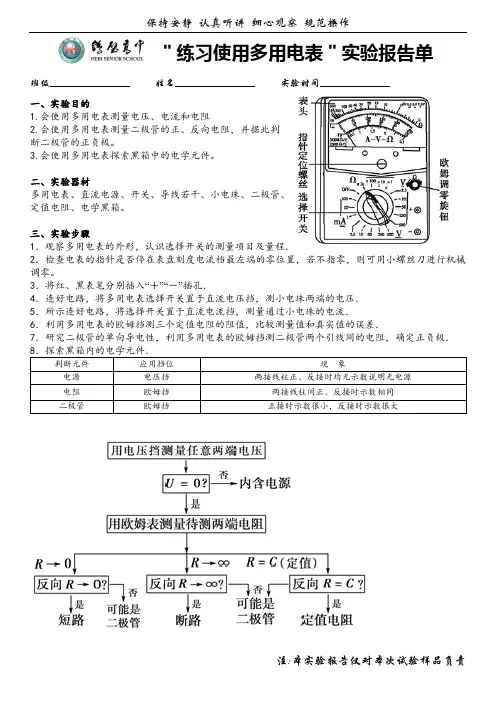

注:本实验报告仅对本次试验样品负责 ＂练习使用多用电表＂实验报告单
班级________________姓名________________实验时间______________
一、实验目的
1.会使用多用电表测量电压、电流和电阻
2.会使用多用电表测量二极管的正、反向电阻，并据此判断二极管的正负极。
3.会使用多用电表探索黑箱中的电学元件。
二、实验器材
多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻、电学黑箱。
三、实验步骤
1．观察多用电表的外形，认识选择开关的测量项目及量程．
2．检查电表的指针是否停在表盘刻度电流档最左端的零位置，若不指零，则可用小螺丝刀进行机械调零。
3．将红、黑表笔分别插入“＋”“－”插孔．
4．连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端的电压．
5．所示连好电路，将选择开关置于直流电流挡，测量通过小电珠的电流．
6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．
7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．
8．探索黑箱内的电学元件．
判断元件 应用挡位 现 象
电源 电压挡 两接线柱正、反接时均无示数说明无电源
电阻 欧姆挡 两接线柱间正、反接时示数相同
二极管 欧姆挡 正接时示数很小，反接时示数很大
