全站仪三角高程测量流程

- 1 - 全站仪三角高程测量注意事项

x

一、总则

1、本管理制度适用于下达全站仪清标期三角高程测量任务的调查部门以及被委托的实施单位和个人。

2、本管理制度旨在规范全站仪清标期三角高程测量任务的整个生产过程，保证测量质量，确保符合国家及行业的相关规定。

二、技术准备

1、检查全站仪，防止参数出现抖动、数据丢失等现象。

2、根据实际需要，备有足够的电池、底台、绳索、光标电缆等辅助用品。

3、对于各站点的支撑点要有较严格的管理，并在检查和调整中有充分的保证。

4、根据实际情况，组织单元在调练网络和水准网中要配备充足的联线杆，且其杆量稳定，保证每个站位点可以在最短时间内完成定位。

5、在测量时，应保证测量设备的稳定性，控制台和观测台之间距离应不小于10米，以保证所测数据的准确性。

三、测量规范

1、全站仪测量清标期三角高程的测量必须按照国家相关规定的技术办法来实施。

2、在测量过程中，全站仪须充分利用，确保测量正确，定位准 - 2 - 确，偏差量在合理范围内，并保证代表数据准确有效，以保证数据的准确性。

3、在测量过程中，必须检查有无碰撞，湿滑，混浊等现象，以保证按照规定实施测量。

4、在测量完毕后，要检查三向三点测量中的控制点及中间点的偏差量，以确保满足质量要求。

五、质量控制

1、在记录测量数据时，必须将涉及的所有数字进行准确的记录，防止数据出现抖动或者丢失等现象，以及出现误差和失误。

2、在复核时，要检查比较值、偏差量等数据，以确保其准确性，同时进行计算，并将结果进行有效的记录。

3、在整个测量任务完成之后，必须对测量的结果进行完整的审查和核实，以确保结果的准确性。

4、检查和审核时，需要明确各项技术指标是否符合质量要求，并记录下来，以便及早发现并及时纠正问题。

三角高程测量流程步骤

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!

1. 测量准备

确定测量区域和测量点的位置。 准备测量仪器，如全站仪或水准仪。

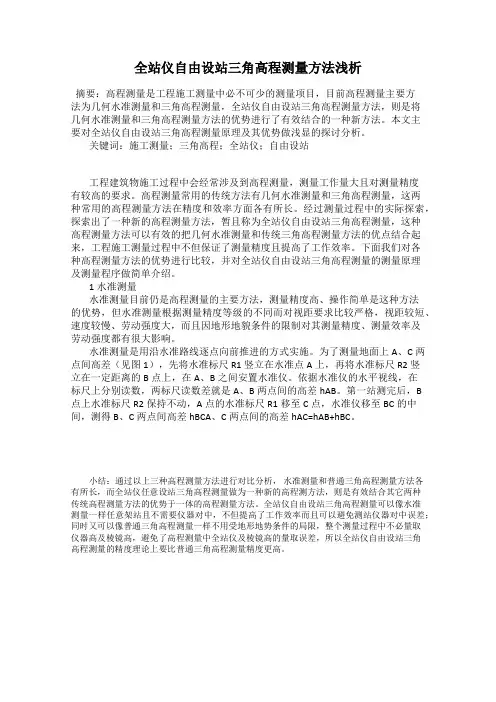

全站仪自由设站三角高程测量方法浅析

摘要：高程测量是工程施工测量中必不可少的测量项目，目前高程测量主要方法为几何水准测量和三角高程测量，全站仪自由设站三角高程测量方法，则是将几何水准测量和三角高程测量方法的优势进行了有效结合的一种新方法。本文主要对全站仪自由设站三角高程测量原理及其优势做浅显的探讨分析。

关键词：施工测量；三角高程；全站仪；自由设站

工程建筑物施工过程中会经常涉及到高程测量，测量工作量大且对测量精度有较高的要求。高程测量常用的传统方法有几何水准测量和三角高程测量，这两种常用的高程测量方法在精度和效率方面各有所长。经过测量过程中的实际探索，探索出了一种新的高程测量方法，暂且称为全站仪自由设站三角高程测量，这种高程测量方法可以有效的把几何水准测量和传统三角高程测量方法的优点结合起来，工程施工测量过程中不但保证了测量精度且提高了工作效率。下面我们对各种高程测量方法的优势进行比较，并对全站仪自由设站三角高程测量的测量原理及测量程序做简单介绍。

1水准测量

水准测量目前仍是高程测量的主要方法，测量精度高、操作简单是这种方法的优势，但水准测量根据测量精度等级的不同而对视距要求比较严格，视距较短、速度较慢、劳动强度大，而且因地形地貌条件的限制对其测量精度、测量效率及劳动强度都有很大影响。

水准测量是用沿水准路线逐点向前推进的方式实施。为了测量地面上A、C两点间高差（见图1），先将水准标尺R1竖立在水准点A 上，再将水准标尺R2竖立在一定距离的B点上，在A、B之间安置水准仪。依据水准仪的水平视线，在标尺上分别读数，两标尺读数差就是A、B两点间的高差hAB。第一站测完后，B点上水准标尺R2保持不动，A点的水准标尺R1移至C点，水准仪移至BC的中间，测得B、C两点间高差hBCA、C两点间的高差hAC=hAB+hBC。

全站仪三角高程测量的新方法

后视的目的是定向，只需要后视点的平面坐标，跟高程没关系，所以测量时后视点的高程可不用输入。

全站仪测高程是应用了三角高程原理，误差较大，需要连续的复测。

一、三角高程测量的传统方法

设A，B为地面上高度不同的两点。已知A点高程HA，只要知道A点对B点的高差hAB即可由HB=HA+hAB得到B点的高程HB。

D为A、B两点间的水平距离

α为在A点观测B点时的垂直角

i为测站点的仪器高，t为棱镜高

HA为A点高程，HB为B点高程。

V为全站仪望远镜和棱镜之间的高差（V=Dtanα）

首先我们假设A、B两点相距不远，不考虑大气折光的影响，为了确定高差hAB，可在A点架设全站仪，在B点竖立棱镜，观测垂直角α，并直接量取仪器高i和棱镜高t，若A，B两点间的水平距离为D，则hAB=V+i-t

故 HB=HA+Dtanа+i-t （1）

这就是三角高程测量的基本公式，但它是以水平面为基准面和视线成直线为前提的。因此，只有当A、B两点间的距离很短时，才比较准确。当A、B两点距离较远时，就必须考虑地球弯曲和大气折光的影响了。我们从传统的三角高程测量方法中我们可以看出，它具备以下两个特点：

1、全站仪必须架设在已知高程点上；

2、要测出待测点的高程，必须量取仪器高和棱镜高。

二、三角高程测量的新方法

如果我们能将全站仪像水准仪一样任意置点，而不是将它置在已知高程点上，同时又在不量取仪器高和棱镜高的情况下，利用三角高程测量原理测出待测点的高程，那么施测的速度将更快。

假设B点的高程已知，A点的高程为未知，这里要通过全站仪测定其它待测点的高程。首先由（1）式可知:

HA=HB-(Dtanα+i-t) （2）

上式除了Dtanα即V的值可以用仪器直接测出外，i、t都是未知的。但有一点可以确定即仪器一旦置好，i值也将随之不变，同时选取跟踪杆作为反射棱镜，假定t值也固定不变。从（2）可知：

HA+i-t=HB-Dtanα=W （3）
