钢筋加工技术交底

The Standardization Office was revised on the afternoon of December 13, 2020 技术交底记录

鲁 JJ-005

工程名称 烟台汽车工程职业学院大专教学韦 施工单 位 烟建集团四公司

交底部位 焊接 工序名 称 焊接

交底提要：

交底内容：

一、 材料要求:

材料及主要机具：

材料

加工用的钢筋应有出厂合格证、已按规定作力学性能抽样复试和30%的见证检测。当 加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。

钢筋调直机、钢筋切断机、钢筋弯曲机、钢筋扳手、钢筋剪断钳。

二、 作业条件:

向操祚人员粧行技术交底。

(2) 已作出钢筋制作加工表。

(3) 钢筋加工制作时，要将钢筋加工表与设计图复核，检杳下料表是否有错误和遗 漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实 样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。

(4) 施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能.严格遵守现 行钢筋混凝土设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。钢 筋代换，必须征得甲方、设计单位同意，并办理书面变更文件后方可代换。

三、 泵送混凝土操作工艺:

乙爾筋调乔爾筋珈治爾筋弯曲成形1

2•钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净.可结合冷拉工艺除 锈。

3•钢筋调直，可用机械或人工调直，宜采用机械方法，也可采用冷拉方法。当采用冷 拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4%, HRB335级、HRB400级和 RRB400级钢筋的冷拉率不宜大于1%。经调直后的钢筋不得有局部弯曲、死弯、小波浪 形，其表面伤痕不应使钢筋截面减小5%。

4•钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽 量减少和缩短钢筋短头，以节约钢材。

5 •钢筋下料

钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩増加长度 等规定综合考虑。

(1) 直钢筋下料长度二构件长度一保护层厚度+弯钩増加长度。

(2) 弯起钢筋下料长度二直段长度+斜弯长度-弯曲调整值+弯钩增加长度。

(3) 箍筋下料长度二箍筋内周长+箍筋调整值+弯钩増加长度。钢筋弯钩或弯曲

钢筋弯钩形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮 收缩、外皮延伸、轴线长度不变.弯曲处形成圆弧，弯起后尺寸大于下料尺寸，应考虑弯 曲调整值。

爲款 交底人

接受交底人

年 月曰山东省建设工程质量监督总站监制 技术交底记录

自 JJ-005

工程名称 烟台汽车工程职业学院大专教学韦 施工单 位 烟建集团四公司

交底部位 柱、梁板 工序名 称 混凝土浇注

交底提要：采用商品（预拌碇）混凝土 C30,注意后浇带施工

交底内容：

质量标准

1 •主控项目

（1） 受力钢筋的弯钩和弯折应符合下列规定：

1） HPB235级钢筋末端应作180。弯钩，其弯弧内直径不应小于钢筋直径的 倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。

2） 当设计要求钢筋末端需作135。弯钩时，HRB335级、HRB400级钢筋的弯 弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。

3） 钢筋作不大于90。的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5 倍。

检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。 检验方法:钢尺检杳

（2） 矗焊接封1疝式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计 要求；当设计无具体要求时应符合下列规定：

1） 箍筋弯钩的弯弧内直径除应满足本规程第的规定外，尚应不小于受力钢筋 直径。

2） 箍筋弯钩的弯折角度:对一般结构，不应小于90。；对有抗震等要求的结 构,应为135%

3） 箍筋弯后平直部分长度:对一般结构，不宜小于箍筋直径的5倍；对有抗 震等要求的结构，不应小于箍筋直径的10倍，同时不得少于75mmo

检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。 检验方法:钢尺检查。

2.—般项目

（1）钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢 筋时，HPB235级钢筋的冷拉率不宜大于4%, HRB335级、HRB400级、和 RRB400级钢筋的冷拉率不宜大于1%O

检查数量:按每工作班同一类型钢筋，同一加工设备抽查不应少于3件。 十△盼右士加宜 的△杏

U）吻筋加"工'的形状:夭:寸应符合设计要求，其偏差应符合表的规定。 检查数量:按每工作班同一类型钢筋，同一加工设备抽查不应少于3件。 检验方法:钢尺检查。

爲款 交底人

接受交底人

技术交底记录

§ JJ-005 工程名称 烟台汽车工程职业学院大专教学韦 施工单 位 烟建集团四公司

交底部位 柱、梁板 工序名 称 混凝土浇注

交底提要：采用商品（预拌碇）混凝土 C30,注意后浇带施工

交底内容： 成品保护

加工成型钢筋应按指定地点堆放，用垫木垫放整齐，防止钢筋变形，锈蚀、 油污。

工程质量通病防治措施

1•箍筋不方正

矩形箍筋成型后，拐角不成90。，或两对角线长度不相等。钢筋弯钩平直长 度不够，箍筋弯钩角度不符合要求。

原因:箍筋边长成型尺寸与图纸要求误差过大；没有严格控制弯曲角度；一次 弯曲多个箍筋时没有逐根对齐。

措施:注意操作，使成型正确；当一次弯曲多个箍筋时，应在弯折处逐根对 齐。

2. 成型尺寸不准确

已成型的钢筋尺寸和弯曲角度不符合设计要求。

原因:下料不准确；画线方法不对或误差大；用手工弯曲时，扳距选择不当； 角度控制没有采取保证措施。

措施:加强钢筋配料管理工作，预先确定各种形状钢筋下料长度调整值。根据 钢筋弯制角度和钢筋直径确定好扳距大小。

为保证弯曲角度符合要求，在设备和工具不能自行达到准确角度的情况下， 可在成型案上画出角度准线或采取钉扒钉做标志的措施。

3. 已成型的钢筋变形

钢筋成型后外形准确’但在堆放或搬运过程中发现弯曲、歪斜、角度偏差。 原因:成型后，往地面摔得过重，或因地面不平，或与别的物体或钢筋碰撞成

伤；堆放过高或支垫不当被压弯；搬运频繁，装卸“野蛮”。

措施:搬运、堆放要轻抬轻放，放置地点要平整，支垫应合理；尽量按施工需 要运至现场并按使用先后堆放，以避免不必要的翻垛。

4. 圆形钢筋直径不准

原因:圆形螺旋筋成型所得的直径尺寸与绑扎时拉开的螺距和钢筋原材料弹性 性能有关，直径不准是由于没有很好的考虑这两点因素。

措施:应根据钢筋原材料实际性能和构件所要求的螺距大小预先确定卷筒的直 径。当盘缠在圆筒上的钢筋放松时，螺旋筋就会往外弹出一些，拉开螺距后又会 使直径略微缩小，其间差值应有计算确定。

5•钢筋代换后根数不能均分同一编号的钢筋分几处配置，配料时进行规格代换后因根数变动，不能均分 于几处。

原因:在钢筋材料表中’该号钢筋只写总根数，在钢筋进行代换时忽略了钢筋 分几处布置的情况。

防治措施:在配料加工钢筋前进行钢筋代换计算时，要预先参看施工图，看该 号钢筋是否分几处布置，如果是应按分根数考虑代换方案。

6.箍筋弯钩形式不对

箍筋末端未按规定不同的使用条件制成相应的弯钩形式。

原因:不熟悉箍筋使用条件，忽视规范规定的弯钩形式使用范围；配料任务 多，各种弯钩形式取样混乱。

措施:熟悉各种弯钩的应用范围和相关规定，特别是对于斜弯钩，是用于有抗 震要求和受扭的结构，在钢筋加工的配料过程中要注意图纸上的标注和说明。

项目（专业） 技术负责人

交底人

接受交底人

年 月曰山东省建设工程质量监督总站监制

合集下载

钢筋加工技术交底

钢筋加工技术交底

技术交底记录

工程名称 巢湖市第一人民医院门诊综合楼工程 分部工程 基础、主体

分项工程名称 钢筋工程（钢筋加工） 交底时间

交底内容:

钢筋加工

一、施工准备

1、技术准备

1）熟悉设计图纸、《03G101-1》、《04G101-3》充分理解设计意图。尤其是基础工程中分人防和非人防部分，区分两部分的异同点。

2）了解混凝土保护层厚度、钢筋弯曲、弯钩等规定，计算钢筋下料长度和根数，填制钢筋配料单，标明钢筋尺寸，注明各弯曲的位置和尺寸。

3）配料计算时，要考虑钢筋的形状和尺寸在满足设计要求的条件下有利于加工安装；同时配料还要考虑施工需要的附加钢筋。

2、主要机具

钢筋调直机或卷扬机拉直设备、钢筋切断机、钢筋弯曲机、钢筋除锈机、钢筋对焊机等。

3、作业条件

1）钢筋进场并按批号进行检验，各项指标符合现行国家标准要求；

2）按现场平面图设置钢筋加工场，运输道路畅通；钢筋加工场按要求搭设防护棚；

3）加工场电源满足加工机械施工要求，线路架设符合规定；

4）加工机械检查完好；

5）对工人进行钢筋加工及安全技术交底。

二、施工工艺

工艺流程：钢筋配料→（除锈）下料→弯曲成型→挂牌存放

三、施工要点

1、除锈：钢筋的表面应洁净。油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。

2、调直：钢筋应平直，无局部曲折。对于盘条钢筋在使用前应调直，调直可采用调直机和卷扬机冷拉调直钢筋两种方法。

1）当采用钢筋调直机时，要根据钢筋的直径选用调直模和传送压辊，要正确掌握调直模的偏移量和压辊的压紧程度。调直模的偏移量根据其磨耗程度及钢筋品种通过试验确定；调直筒两端的调直模一定要在调直前后导孔的轴心线上。

压辊的槽宽一般在钢筋穿入压辊之后，在上下压辊间宜有3mm之内的空隙。

3、切断：在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除。

1）将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，以减少损耗；

钢筋加工技术交底 2

钢筋加工技术交底 2

技 术 交 底 记 录

2010年4月3日

工程名称 分部工程 地基与基础、主体工程

分项工程名称 钢筋加工

准 备 工 作

1、技术准备

1）了解所属工程的概况。

2）检查钢筋施工图纸各编号是否齐全。

3）详读施工图总说明及设计变更通知单。

4）记住每一个构件中各钢筋网或钢筋骨架之间的相互关系。

5）通晓钢筋施工与本工程有关的模板、结构安装、管道配置等多方面联系。

2、审查内容

1）构件各部分尺寸是否吻合，每一个构件中钢筋编号的数码是否存在重复现象。

2）核对每种钢筋的直径、样式、根数是否存在施工图与材料表不符的情况。

3）钢筋的配置是否有与设计构造规程或施工验收规范相抵触之处。

4）钢筋的品种与规格、数量。

3、材料准备

1）钢筋表面应洁净、无损伤，油渍、污垢和铁锈等应在使用前清除干净，带有颗粒状或者老锈的钢筋不得使用。

2）钢筋应平直，无局部曲折。

3）钢筋必须有出厂质量证明书和试验报告单，钢筋每批量或每捆。（盘）钢筋均应有标志，进场时应按炉罐（批）号及直径d分批检验。检验内容包括对标志、外观检查，合格后方可进行加工制作。

4）当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。

5）本工程为现浇框架结构、二级抗震，根据国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定，应对纵向受力钢筋强度进行检验，检验所得的强度实测值应符合下列要求：1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于1.3。

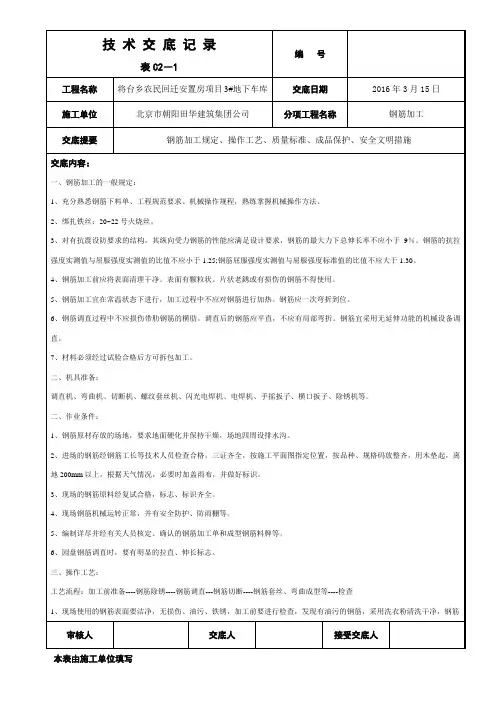

钢筋加工技术交底 3
