基础施工放线方法

建筑物基本施工放线

基槽开挖边线放线与基坑抄平

1．基槽开挖边线放线

在基本开挖前,按照基本详图上的基槽宽度和上口放坡的尺寸,由中间桩向双方各量出开挖边线尺寸,并作好标识表记标帜;然后在基槽两头的标识表记标帜之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线进行开挖.

2．基坑抄平

为了掌握基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开端,每隔3~5m测设一根比槽底设计高程进步0.3~0.5m的程度桩,作为挖槽深度.修平槽底和打基本垫层的根据.程度桩一般用水准仪根据施工现场已测设的±0标记或龙门板顶面高程来测设的.如图9.9所示,槽底设计高程为-1.700m,欲测设比槽底 设计高程高0.500m的程度桩,起首在地面恰当地方安顿水准仪,立水准尺于±0标记或龙门板顶面上,读取后视读数为0.774m,求得测设程度桩的应读前视读数0.774+1.700-0.500=1.974m.然后贴槽壁立水准尺并高低移动,直至水准仪程度视线读数为1.974m时,沿尺子底面在槽壁打一小木桩,即为要测设的程度桩.

为砌筑建筑物基本,所挖地槽呈深坑状的叫基坑.若基坑过深,用一般办法不克不及直接测定坑底标高时,可用吊挂的钢尺来代替水准尺把地面高程传递到深坑内.

基本施工放线

基本施工包含垫层和基本墙的施工.

1．垫层中线的测设 在基本垫层打好后,根据龙门板上的轴线钉或轴线掌握桩,用经纬仪或用拉绳挂锤球的办法（见图9.8a和图9.8b）,把轴线投测到垫层面上,并用墨线弹出墙中间线和基本边线,作为砌筑基本的根据.因为全部墙身砌筑均以此线为准,所以要进行严厉校核.

2．垫层面标高的测设

垫层面标高的测设是以槽壁程度桩为根据在槽壁弹线,或在槽底打入小木桩进行掌握.假如垫层需支架模板可以直接在模板上弹出标高掌握线.

3．基本墙标高的掌握

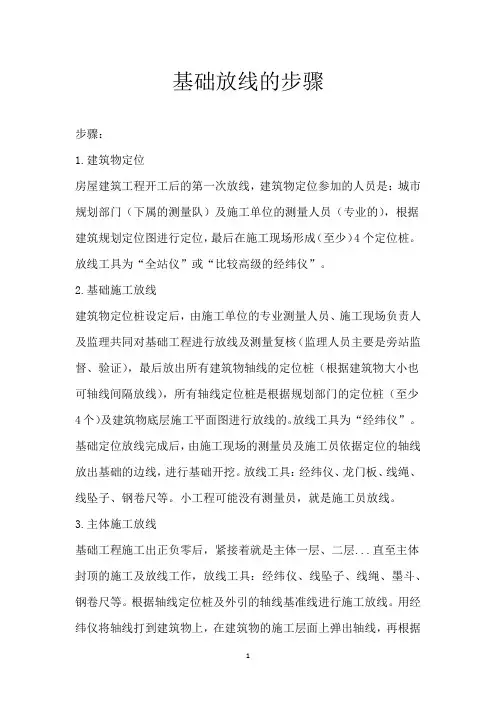

1 基础放线的步骤

步骤：

1.建筑物定位

房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。

2.基础施工放线

建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。

3.主体施工放线

基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据 2 轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

扩展资料：

五步放线施工法的四大核心

1、细心研读图纸；

2、认真勘察现场；

3、放线修正误差；

4、放线定位，确定尺度，确定收头方案。

参考资料：百度百科-放线

基础放线放样分析

基础放线放样分析

在建筑工程中，基础是关键部位之一。其运用是否科学，对建筑物的安全、经济性和可靠性很大影响。基础放线放样，是建立基础的重要工程环节。本文将探讨基础放线放样分析。

一、基础放线放样的定义

基础放线就是在地面上按设计图纸上的基础布置线进行准确地标示，同时根据设计图纸的标高、偏心距、坑底沉降值、基础顶标等要求，按规定方法测定基础的顶面、顶面偏心度、基础底面及其释放表面应清理的坑底沉降值，另外还要特别注意大型设备安放的条件。

基础放样就是在地面上，标出建筑物各部位的具体位置和尺寸，并使之符合设计要求。基础放样要根据设计图纸上的具体要求，利用准确的测量仪器对基础进行放样，确保基础的具体位置和尺寸符合设计要求。

二、基础放线放样的目的

基础放线放样是建筑施工过程中最关键的一个环节，它的目的是使建筑物的基础符合设计要求。基础放线和放样要保证基础的准确性、可靠性和安全性。基础的准确性是建筑物安全的前提，基础的可靠性是建筑物保持稳定的基础，而基础的安全性是保证人员和设备的安全。 三、基础放线放样的方法

1、测量方法

基础放线放样要依据设计图纸进行，常用的测量仪器有经纬仪、总站、水平仪、高度仪等。

经纬仪是采用地球自转规律，测定地球上任一点的水平方向角和垂直方向角的仪器，它的工作原理基于三角函数运算，利用经纬仪，先测定基础中心点的方向线，然后根据设计图上的要求，进行重心偏移、宽度等测量。

总站是一种电子仪器，能够自动读取坡度、距离和高程等参数，以便精确放样，整个过程控制在1~2毫米之内，总站能为工程施工提供精确、高效的测量。

水平仪是一种能检测水平面的仪器。利用水平仪可以测定水平面上自由线的高度差异，以确定建筑物基础底面的水平方位和高差。

高度仪是一种用来确定地面高度的仪器，主要用于进行高程的测定，确定建筑物基础顶面的标高。

2、放样方法

基础放样要依据设计图纸进行，使用测量仪器进行测量，确定基础的大小、位置、高度和坑底沉降值等。根据放样测量结果，使用标尺、粉笔等工具在地面上划出建筑物基础的具体位置和尺寸，同时标出基础底面的平面位置和高度限制。

筏板基础地基怎样放线

可以说点现场施工的放线经验：

1、先是主轴线（横向和纵向控制线）、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁（梁板式筏基）、电梯基坑、后浇带位置等等。

2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注，以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。

应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收，确认无误后方可开始钢筋绑扎施工。

施工时先放主轴线，这样再放墙柱线时要容易很多。主要是对墙柱等细部位置的校正，因为细节往往会出现小错误的地方。

放线完成后就是做地基放线记录等工程资料了。

土建基础怎么放线

基槽开挖边线放线与基坑抄平1．基槽开挖边线放线 在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2．基坑抄平 为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

图9.9 为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
