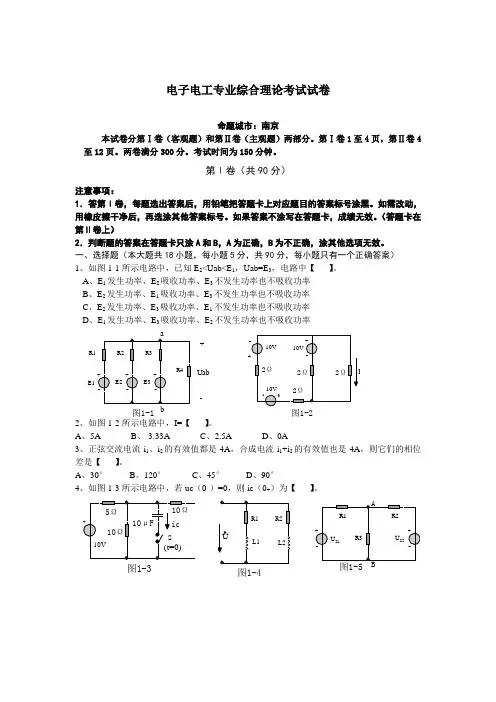

电子电工专业综合理论考试试卷

电子电工专业综合理论考试试卷

命题城市：南京

本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1至4页，第Ⅱ卷4至12页。两卷满分300分。考试时间为150分钟。

第Ⅰ卷（共90分）

注意事项：

1．答第Ⅰ卷，每题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。如果答案不涂写在答题卡，成绩无效。（答题卡在第Ⅱ卷上）

2．判断题的答案在答题卡只涂A和B，A为正确，B为不正确，涂其他选项无效。

一、选择题（本大题共18小题，每小题5分，共90分，每小题只有一个正确答案）

1、如图1-1所示电路中，已知E2

A、E1发生功率、E2吸收功率、E3不发生功率也不吸收功率

B、E2发生功率、E1吸收功率、E3不发生功率也不吸收功率

C、E2发生功率、E3吸收功率、E1不发生功率也不吸收功率

D、E1发生功率、E3吸收功率、E2不发生功率也不吸收功率

2、如图1-2所示电路中，I=【 】。

A、5A B、-3.33A C、2.5A D、0A

3、正弦交流电流i1、i2的有效值都是4A，合成电流i1+i2的有效值也是4A，则它们的相位差是【 】。

A、30° B、120° C、45° D、90°

4、如图1-3所示电路中，若uc（0-）=0，则ic（0+）为【 】。 R1R2R3R4-+E1-+E2-+E3ab+-Uab图1-1-+10V5Ω10Ω10μFS10Ω(t=0)图1-3icR1R2L1L2图1-4UR1R2R3-+U-+U图1-5S1S2AB-+10V-+10V-+10V2Ω2Ω2Ω2Ω图1-2IA、0A B、1A C、2A D、∞

5、如图1-4所示电路中，已知R1、R2的功率分别为40W、50W，L1、L2的功率分别为10VA和30VA，则电路消耗的总功率为【 】。

A.90W B、40W C、130W D、108W

6、如图1-5所示电路中，UAB=2V，若U1减半，U2改变极性，则U＇AB=4V，那么US2增大一倍，US1改变极性时，U＇AB=【 】。

A、-8V B、0V C、2V D、6V

7、下列有关逻辑代数叙述正确的是【 】。

A、因为AB=AC，所以B=C B、因为A+B=A+C，所以B=C

C、因为A+A=1，所以AABBA D、因为A+AB=A，所以B=0

8、某个电路如图1-6（a）所示，其输入、输出信号波形如图（b）所示，该电路是【 】。

A、单稳态触发器 B、多谐振荡器 C、施密特触发器 D、移位寄存器

9、D触发器的接线如图1-7所示，该电路加入时钟CP的频率为f，则输出Q端的信号频率为【 】。

A、f/2 B、f/4 C、f D、2f

10、原来正常的小功率晶体管，一只管脚齐根断掉后，【 】这条措施是不成立的。

A、断掉集电极，仍可做个二极管用 B、断掉基极，仍可做个二极管用

C、断掉发射极，仍可做个二极管用 D、断掉基极，可粗略当做大电阻使用

11、半导体二极管正偏电阻rD与其正偏电流ID之间的关系应为图1-8中【 】。

A、曲线1所示 B、曲线2所示

C、曲线3所示 D、曲线4所示

12、在图1-9所示电路中，A为理想运放，υi=3V，则输出υo应为【 】。

A、0.5V B、1V C、2V D、3V

13、如图1-10所示电路中器件为理想的，若υi=30sin100πt（mV），则υo的大小为【 】。

A、3V B、1.43V C、2.02V D、21.2V

14、当限定测量结果的相对误差必须在±2%之内时，用准确度为1.0级、量程为250V的电压表，所测量的电压值是【 】。

A、小于125V B、大于125V C、不大于125V D、不大于300V

﹡15、当示波器所观测的输入信号幅度变小，导致触发扫描所显示的波形消失时，应设法调QdQDRRCs1CP图1-7rdD0I1234T=25C0图1-8υt0υt0twtw某电路(a)(b)图1-6oiυυoi220K2.2K11K22KV2200μF10KCio图1-10∞++ -υυoi2R∥R2RR图1-9∞++ -υυoi整【 】，以便波形重现。

A.触发方式 B.稳定度 C.频率微调 D.触发电平

﹡16、【 】电压表的一个缺点是对信号波形的谐波失真所引起的波形误差非常敏感。

A.平均值 B.有效值 C.峰值 D.选频电平

﹡17、DVM的读数误差通常来源于【 】。

A.刻度系数、非线性等 B.量化 C.偏移 D.内部噪声

﹡18、示波器中，扫描的终点由【 】决定。

A、触发器 B、放大器 C、衰减器 D、电压比较器

▲15、电网电压下降10%，电动机在恒定转矩负载下工作，稳定后的状态为【 】。

A、转矩减小、转速下降、电流增大 B、转矩不变、转速下降、电流增大

C、转矩减小、转速不变、电流减小 D、转矩减小、转速下降、电流减小

▲16、某台三相异步电动机额定功率为10KW，效率为86%，额定电流为20.7A，星形接法，额定电压为380V，则额定功率因数【 】。

A、0.75 B、0.8 C、0.85 D、0.9

▲17、某台进口的三相异步电动机，额定频率为60Hz，现工作于50Hz的交流电源上，则电动机的额定转速将【 】。

A、有所提高 B、相应降低 C、保持不变 D、不定

▲18、在三相定子绕组中，通入三个同相位的交流电，在定子和转子空气隙中形成的磁场为【 】。

A、旋转磁场 B、恒定磁场

C、互相抵消、合磁场为0 D、视定子和转子空间位置不同而不同

二、是非题（本大题共15小题，每小题2分，共30分，正确的涂A、错误的涂B）

19、已知某元件复导纳Y=0.1∠-30°，可判断其为电感性元件。【 】

20、R-L-C串联电路中，若R>ωL=1/ωC，则电容两端电压uc小于电阻两端电压uR。【 】

21、三相电路的总功率因数等于各相负载的功率因数之和。【 】

22、装接各种二极管时，都要认准阳极接高电位，阴极接低电位，使电流从阳极流向阴极。【 】

23、并非各种放大器的静态工作点都设置在负载线的中点。【 】

24、可控硅导通后，只要降低或去掉控制极电压则可控硅关断。【 】

25、采用十进制计数器时，无需译码即可送到驱动显示电路进行数码显示。【 】

26、仪表的准确度很高，则其灵敏度一定也很高。【 】

27、在测量过程中，由于仪器之间的互相干扰而产生的误差属于系统误差。【 】

28、两同学对某电路中电流各有不同的表示方法，结果分别为100mA和0.1A，这两个结果是一样的。【 】

﹡29、改变示波器输入衰减器的分压比即可改变示波器的扫描速度。【 】

﹡30、测量低频信号时不宜采用直接测周方法。【 】

﹡31、利用李沙育图形测量信号频率时，屏幕上图形不稳定应调节扫描速度旋钮。【 】

﹡32、比较型数字电压表是把被测电压转换成中间量频率。【 】

﹡33、DA-16型低频晶体管毫伏表在使用时，输入端必须采用屏蔽线，被测电压的地线应接屏蔽线的芯线。【 】

▲29、堵转转矩倍数越大，说明三相异步电动机带负载启动的性能越差。【 】

▲30、三相异步电动机在运行中断了一根相线后仍能转动。【 】

▲31、两台额定功率相同的三相异步电动机，额定转速大的电动机其额定转矩也大。【 】

▲32、三相异步电动机产生的旋转磁场越大，电动机的转速就越快。【 】 ▲33、三相异步电动机定子绕组中电流越大，输出转矩就一定大。【 】

结分栏

题号 一 二 三 四 五 总分

得分

江苏省普通高校单独招生统一考试机读答题卡（模拟）

2005—2005年度职三教学调研测试卷（二）

电子电工专业综合理论 区县 学校 姓名

密 封 线 内 请 勿 答 题 第Ⅱ卷（共210分）

注意事项：

1． 答第Ⅱ卷前，考生务必将密封线内的各项目填写清楚、完整。

⒉ 第Ⅱ卷，考生须用钢笔或圆珠笔将答案直接答在试卷上。

⒊ 考试结束，考生将第Ⅱ卷及答题交回。

三、填空题（本大题共30空，每空2分，共60分，将答案填在题中的横线上）

34、如图3-1已知R1=40Ω、R2=30Ω、Xc=40Ω，•U超前•Uc90°，则XL= 。

35、如图3-2所示，I1=I2=5A，U=50V，•U与•I同相位，则R= ，Xc= ，XL= 。

36、如图3-3所示二端网络，当U由-2V变为18V时，I对应由-1A变为1A时，则US= ，RS= 。

37、如图3-4所示多量程电流表的电路原理图，表头参数Rg=1KΩ、Ig=50μA，且R0=59KΩ，各档量限Im1=250mA、Im2=1A、则电阻R1= ，R2= 。

38、如图3-5所示，u=1002sin314t(V)，电流有效值I=I1=Ic，电路消耗的有功功率为866W，则i1= 、ic= 、i= 。

39、电路如图3-6所示，设运放具有理想特性，且已知其最大输出电压为±15V，试问

（1）m、n两点接通，VI=1V，VO= V，构成 电路；

（2）m点接地，VI=1V，VO= V，构成 电路。

40、（33.375）10=（ ）2；（110101）2=（ ）10=（ ）8421BCD

41、电度表属于 系仪表，其铝盘所受转动力矩与制动力矩相等时，铝盘将 （匀速、减速、加速）转动。
