城镇燃气加臭技术规程

中华人民共和国国家标准城镇燃气技术规范GB50494-2009主编部门：住房和城乡建设部标准定额研究所中国市政工程华北设计研究院本规范参编单位：北京燃气集团上海燃气工程设计有限公司深圳市燃气集团港华投资有限公司沈阳市煤气设计院吉林省中吉大地燃气集团股份有限公司施行日期：2009年8月1日关于发布国家标准《城镇燃气技术规范》的通知现批准《城镇燃气技术规范》为国家标准，编号为GB50494-2009，自2009年8月1日起实施。

本规范全部条文为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部二○○九年三月三十一日前言根据原建设部《关于印发(2005年工程建设标准规范制订、修订计划(第一批))的通知》(建标函[2005]84号)的要求，本规范由住房和城乡建设部标准定额研究所、中国市政工程华北设计研究院会同有关单位共同编制而成的。

本规范在编制过程中进行了深入调查研究，认真总结国内外科研成果和大量实践经验，并在广泛征求意见的基础上，经审查定稿。

本规范的主要技术内容是：总则、术语、基本性能规定、燃气质量、燃气厂站、燃气管道和调压设施、燃气汽车运输、燃具和用气设备等。

本规范全部条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和解释，由住房和城乡建设部标准定额研究所负责具体技术内容的解释。

请各单位在执行过程中，总结实践经验，积累资料，随时将有关意见和建议反馈给住房和城乡建设部标准定额研究所(地址：北京三里河路9号；邮政编码：100835)。

本规范主编单位：住房和城乡建设部标准定额研究所中国市政工程华北设计研究院本规范参编单位：北京燃气集团上海燃气工程设计有限公司深圳市燃气集团港华投资有限公司沈阳市煤气设计院吉林省中吉大地燃气集团股份有限公司本规范主要起草人员：李颜强雷丽英陈云玉李铮金石坚王伟应援农高鹏李建勋宇永香蒋克武韩露王启陈秋雄郑克敏李美竹陈敏刘建辉1 总则1 总则1．0．1为贯彻执行国家技术经济政策，保障人身和公共安全，节约资源，保护环境，规范城镇燃气设施的基本功能和性能要求，依据有关法律、法规，制定本规范。

中华人民共和国住房和城乡建设部公告第291号关于发布国家标准《城镇燃气技术规范》的公告现批准《城镇燃气技术规范》为国家标准，编号为GB50494—2009，自2009年8月1日起实施。

本规范全部条文为强制性条文，必须严格执行。

中华人民共和国住房和城乡建设部2009年３月３１日1 总则1.0.1为贯彻执行国家技术经济政策，保障人身和公共安全，节约资源，保护环境，规范城镇燃气设施的基本功能和性能要求，依据有关法律、法规，制定本规范1.O.2 本规范适用于城镇燃气设施的建设、运行维护和使用。

1.O.3 城镇燃气设施建设、运行维护和使用应遵循安全生产、保证供应、经济合理、节约资源和保护环境的原则。

1.0.4本规范规定了城镇燃气设施的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.O.5城镇燃气设施的建设、运行维护和使用，尚应符合经国家批准或备案的有关标准的规定。

2 术语2.0.1 城镇燃气city gas由气源点，通过城镇或居住区的燃气输配和供应系统，供给城镇或居住区内，用于生产、生活等用途的，且符合本规范燃气质量要求的气体燃料。

2.0.2 城镇燃气设施city gas facilities用于城镇燃气生产、储存、输配和供应的各种设施(含其附属安全装置)和用户设施。

2.0.3 燃气类别sort of gases根据燃气的来源或燃气燃烧特性指标，将燃气分成的不同种类。

2.0.4 燃气互换性interchangeability of gases以a燃气(基准气)设计的燃具，改烧s燃气(置换气)，如果燃烧器不作任何调整而能保证燃具正常工作，称s燃气对a燃气具有互换性。

2.0.5 设计使用年限design working life设计规定的管道、结构或构件等不需要大修即可按其预定目的使用的时间。

2.0.6调压箱regulator box调压装置放置于专用箱体，承担用气压力调节的设施。

城镇燃气加臭装置操作规程沈阳光正工业有限公司2015.03.23目次目次 (I)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4基本规定 (3)5运行操作 (3)6维护保养 (6)7应急处理 (7)1范围本文件明确了城镇燃气工程场站中的加臭装置运行操作、检查及维护、应急处理三方面的内容。

本文件适用于城市燃气工程场站中的加臭装置。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

CJJ/T148-2010 城镇燃气加臭技术规程CJ/T448-2014 城镇燃气加臭装置CJJ51 城镇燃气设施运行、维护和抢修安全技术规程3术语和定义3.1加臭量单位体积燃气中加入加臭剂的数量。

3.2加臭剂注入设备用于控制输出液体加臭剂的机械设备或部件，如泵、电磁阀、节流阀等设备都属于加臭剂注入设备之一。

3.3单次输出量加臭剂注入设备动作一次输出的加臭剂数量。

3.4行程调节加臭剂注入设备单次输出量的调节过程。

3.5标定对加臭剂输出量进行检测和认定，通常通过标定管或液位计来完成标定。

3.6自检循环俗称“打回流”，加臭剂储罐内的加臭剂经由加臭剂注入设备输出到阀门组后，通过回流管回到加臭剂储罐内的循环运转过程。

3.7输出压力检测俗称：“打压”，对加臭剂注入设备的输出压力进行检测的操作过程。

3.8排气打开充油式隔膜泵的排气堵，排除隔膜泵油压腔顶部生产的气体。

3.9补油打开充油式隔膜泵的排气堵，让液压油从油箱通过补油阀充满油压腔操作。

3.10自动运行加臭装置按燃气流量信号的变化自动调整加臭量，使燃气中的加臭剂浓度保持恒定。

3.11手动运行加臭装置的输出量按操作者的设置量进行定量输出加臭剂。

3.12加臭剂注入喷嘴简称“喷嘴”或“汽化器”，使加臭剂进入燃气管道，并使加臭剂气化或雾化的部件。

3.13上料向储罐内补充灌装加臭剂的操作过程。

燃气加臭管理制度范本第一章总则第一条为规范燃气加臭管理，确保安全生产，保护人员健康和环境安全，制定本管理制度。

第二条本管理制度适用于所有涉及燃气加臭的工艺、设备和作业。

第三条燃气加臭工艺和设备必须符合国家相关法律法规、标准和规范要求。

第四条凡涉及燃气加臭作业的人员，必须经过专业培训并持有有效的合格证书。

第五条加臭剂必须符合国家标准规定，且使用过程中应遵循相关要求。

第二章加臭剂的选择与使用第六条加臭剂的选择应根据具体情况进行，必须具备以下要求：1. 臭味浓度可调，且要能够适应不同加臭需求。

2. 加臭剂成分稳定，不易分解。

3. 加臭剂无毒、无害，并符合国家标准。

第七条加臭剂的使用应符合以下要求：1. 加臭剂的投加量应根据实际需要进行，不能过量投入。

2. 加臭剂的稀释比例应根据实际情况进行合理调整。

3. 加臭剂的投加位置应选择在燃气系统的合适位置，确保加臭效果均匀。

第三章加臭作业管理第八条加臭作业前，必须制定详细的加臭作业方案和操作规程，明确作业人员的职责和要求。

第九条对于专门从事加臭作业的人员，应按照相关培训方案进行培训，取得相关资格证书。

第十条加臭作业过程中，必须保持作业现场的整洁和安全。

第十一条加臭作业人员必须佩戴个人防护装备，包括口罩、手套和防护眼镜等。

第十二条加臭剂的储存、使用和处理过程中，必须符合国家相关法律法规和标准要求。

第四章检测与监控第十三条定期对加臭系统进行检测和维护，确保其正常运行。

检测内容包括但不限于：1. 加臭剂的储存和使用情况。

2. 加臭效果的检测和评估。

3. 加臭系统的安全性能。

第十四条对于加臭效果不符合要求的情况，必须及时采取相应措施进行调整和改进。

第五章应急管理第十五条制定燃气加臭应急预案，指导针对燃气加臭突发事件的应急处理工作。

第十六条加臭突发事件发生时，应立即启动应急预案，迅速采取控制措施，确保事故不扩大化。

第十七条加臭突发事件应及时报告相关部门，并保持留存相关记录和数据。

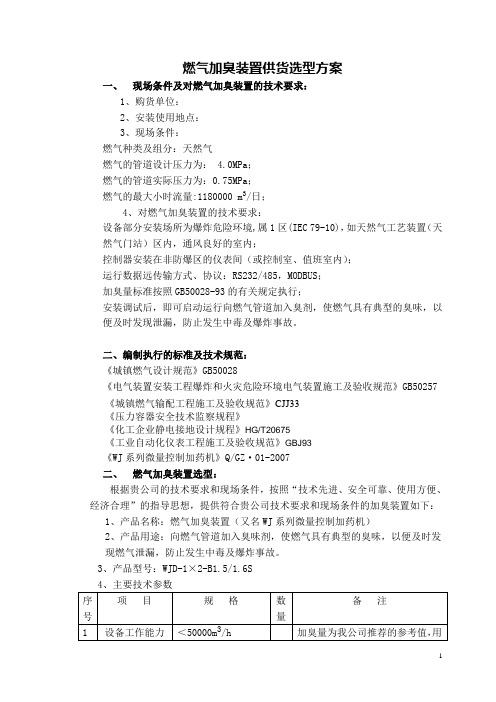

燃气加臭装置供货选型方案一、现场条件及对燃气加臭装置的技术要求：1、购货单位：2、安装使用地点：3、现场条件：燃气种类及组分：天然气燃气的管道设计压力为： 4.0MPa；燃气的管道实际压力为：0.75MPa；燃气的最大小时流量:1180000 m3/日；4、对燃气加臭装置的技术要求：设备部分安装场所为爆炸危险环境,属1区(IEC 79-10)，如天然气工艺装置（天然气门站）区内，通风良好的室内；控制器安装在非防爆区的仪表间（或控制室、值班室内）；运行数据远传输方式、协议：RS232/485，MODBUS；加臭量标准按照GB50028-93的有关规定执行；安装调试后，即可启动运行向燃气管道加入臭剂，使燃气具有典型的臭味，以便及时发现泄漏，防止发生中毒及爆炸事故。

二、编制执行的标准及技术规范：《城镇燃气设计规范》GB50028《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257《城镇燃气输配工程施工及验收规范》CJJ33《压力容器安全技术监察规程》《化工企业静电接地设计规程》HG/T20675《工业自动化仪表工程施工及验收规范》GBJ93《WJ系列微量控制加药机》Q/GZ·01-2007二、燃气加臭装置选型：根据贵公司的技术要求和现场条件，按照“技术先进、安全可靠、使用方便、经济合理”的指导思想，提供符合贵公司技术要求和现场条件的加臭装置如下：1、产品名称：燃气加臭装置（又名WJ系列微量控制加药机）2、产品用途：向燃气管道加入臭味剂，使燃气具有典型的臭味，以便及时发现燃气泄漏，防止发生中毒及爆炸事故。

3、产品型号：WJD-1×2-B1.5/1.6S5、加臭工艺流程示意图：三、产品主要技术性能：1、产品可同时接收一路4～20mA燃气流量信号,随燃气流量变化,按比例自动连续加臭，保持加臭剂浓度均匀稳定，精确度≤±1%。

2、产品具有自动、手动两种运行模式，自动、手动运行模式任意切换。

CJJ51-2006城镇燃⽓设施运⾏维护和抢修安全技术规程——精读城镇燃⽓设施运⾏、维护和抢修安全技术规程CJJ51-20061 总则1.0.1 为使城镇燃⽓设施运⾏、维护和抢修符合安全⽣产、保证正常供⽓的要求，保障公共安全和保护环境，制定本规程。

1.0.2 本压计量设施、⽤户设施、⽤⽓设备和监控及数据采集系统等所组成的城镇燃⽓设施的运⾏、维护和抢修。

规程适⽤于设计压⼒不⼤于4.OMPa城镇燃⽓管道及其附件、场站、调压计量设施、⽤户设施、⽤⽓设备和监控及数据采集系统等所组成的城镇燃⽓设施的运⾏維护和抢修。

本规程不适⽤于城镇燃⽓的汽车加⽓站的运⾏、维护和抢修。

1.0.3 城镇燃⽓供应单位应建⽴、健全安全⽣产责任制度。

1.0.4 城镇燃⽓供应单位应设⽴运⾏、维护和抢修的管理部门。

并应配备专职安全管理⼈员；应设置并向社会公布24h报修电话。

抢修⼈员应24h值班。

运⾏、维护和抢修及专职安全管理⼈员必须经过专业技术培训。

1.0.5 对重要的燃⽓设施或重要部位应设有识别标志。

在对燃⽓设施运⾏、维护和抢修时，必须设置安全警⽰标志。

1.0.6 城镇燃⽓设施的运⾏、维护和抢修，除应执⾏本规程外，尚应符合国家现⾏有关标准的规定。

2 术语2.O.1 城镇燃⽓供应单位city gas supply firms城镇燃⽓供应单位是指城镇燃⽓供应企业和城镇燃⽓⾃管单位。

城镇燃⽓供应企业是指从事城镇燃⽓储存、输配、经营管理、运⾏维护的⽣产企业及销售企业。

城镇燃⽓⾃管单位是指在其管理的⽤户范围内⾃⾏负责相应的城镇燃⽓设施管理、运⾏维护⼯作的单位。

2.0.2 城镇燃⽓设施city gas facilities⽤于城镇燃⽓储存、输配和应⽤的场站、管⽹、⽤户设施、监控及数据采集系统。

2.0.3 ⽤户设施coustomer’s installati on⽤户燃⽓管道、阀门、计量器具、调压设备、⽓瓶等。

2.O.4 ⽤⽓设备gas appliances使⽤燃⽓作为燃料进⾏加热、炊事等的设备，如燃⽓⼯业炉、燃⽓锅炉、燃⽓空调机、民⽤燃⽓⽤具等。

燃气加臭管理制度模版为加强加臭剂的日常管理，提高员工的安全生产意识和安全操作技能水平，防止因臭剂泄漏造成环境污染，制定本制度。

本制度规定了臭剂的选型、运输、储存、加注、监护的安全要求，适用于燃气站场加臭剂的管理。

第一条加臭剂选用国际上主要应用的四氢噻吩，加臭剂的选用应符合《城镇燃气设计规范》GB50028燃气臭剂产品标准。

第二条四氢噻吩属于危险化学物品，运输过程中运输车辆应配备相应品种和数量的消防器材及泄漏应急处理设备。

夏季最好早晚运输，运输时所用的槽(罐)车应有接地链，槽内可设孔隔板以减少震荡产生静电。

严禁与氧化剂等混装混运。

运输途中应防曝晒、雨淋，防高温。

中途停留时应远离火种、热源、高温区。

装运该物品的车辆排气管必须配备阻火装置，禁止使用易产生火花的机械设备和工具装卸。

公路运输时要按规定路线行驶，勿在居民区和人口稠密区停留。

铁路运输时要禁止溜放。

严禁用木船、水泥船散装运输。

第三条加臭剂储存于阴凉、通风的库房。

注意远离火种、热源，库温不宜超过30℃，保持容器密封。

应与氧化剂分开存放，切忌混储。

储存地点采用防爆型照明、通风设施。

禁止在储存区域使用易产生火花的机械设备和工具，储区应备有泄漏应急处理设备和合适的收容材料。

第四条按照安全使用和运输规程，加臭剂包装容器应有明显的标识。

标识通常包括：a)加臭剂生产厂商的名称以及注册商标；b)加臭剂的名称和组成；c)符合国家要求的安全和处理指南(如危险品等级)第五条加臭剂用量应按规范要求执行，定期对用户端进行监测，确保加臭剂含量符合要求。

(四氢噻吩加臭的标准量约为16-24mg/m3。

)第六条严格按照加臭操作规程添加臭剂和切换流程，操作过程中避免臭剂泄漏。

第七条加臭装置定期进行维护保养，确保设备处于良好运行状态。

加臭装置需重点检查和维护内容如下：(一)定期更换加臭泵机油，防止臭剂混入机油内时间过长损坏机件。

(二)检查储臭罐、连接管、高压管道之间连接处密封是否完好，对泄露处进行紧固密封处理。

天然气加臭管理办法第一章总则第一条根据《城镇燃气设计规范》（GB50028-2006）的规定要求，为统一石油天然气有限责任公司天然气加臭技术标准和管理，特制定本办法。

第二条本办法适用于公司所属配气站的天然气加臭管理。

第三条天然气加臭对象：居民用天然气，商业用天然气，公共福利（医院、学校等）用天然气，锅炉、空调用天然气，工业燃料用天然气等。

第二章加臭剂的储存与管理第四条加臭剂的计划与采购：加臭剂的用量由各分公司根据需要向物资办报计划，物资办统一采购。

加臭剂压料工作原则上由生产厂家或供应商负责实施，所购回的加臭剂除了向站场储罐加注外，多余的不得存放于站内，由加臭剂生产厂家或供应商找库房另行存储。

第五条各站场在储罐液位高度接近刻度“50”时应及时向上级汇报。

第六条各单位必须加强对加臭剂加注过程中的监督管理，向储罐加注加臭剂前必须对设备进行检查确认，防止设备故障造成加臭剂漏失。

第七条压料过程现场操作人员固定2-3人进行，并配备必需的安全防护品，各单位必须派出技术干部进行全程监督。

第八条四氢噻吩作为一种危险化学品，操作人员必须进行安全防护。

每次处理加臭剂时，必须配备安全防护品：①呼吸系统防护：空气中浓度较高时，佩戴自吸过滤式防毒面具或自给正压式呼吸器；②眼镜防护：戴安全防护眼镜；③身体防护：穿防毒物渗透工作服；④手防护：戴橡胶耐油手套；⑤安全鞋：避免任何金属鞋底。

第九条药剂必须全密封倒罐和加注，防止外漏、外溢。

压料时必须使用氮气打压的方式，且压料的压力不得高于0.03MPa。

采用此方法的优点是①操作过程密闭，无臭剂外泄引起环境污染和误报警。

②整个操作过程阻燃。

③一般加料后桶内残余量少，比较干净。

第三章加臭剂与臭剂用量第十条公司统一使用四氢噻吩（THT）作为加臭剂。

加臭剂用量的计算方法：空气中四氢噻吩（THT）的含量为0.08mg/m3时，可达到臭味强度2级的报警浓度。

一、无毒天然气1标准立方米达到臭味强度2级加臭剂用量的计算公式：VTHT（mg/1nm3）=Vn（mg/1nm3）÷（Vmin%×20%）………①①式中：VTHT--1标准立方米无毒天然气臭味强度达到2级时，THT的加入量。

燃气加臭作业指导书
1 目的
为便于德州中燃安全输配部开展燃气加臭工作，规范安全供气工作流程，特制定此标准。

2 适用范围
2.1本标准适用于德州中燃下属各输配站、加气站安全供气管理工作。

3 程序与要求
3.1 明确作业关键点控制点
3.1.1 加臭机启动
3.1.2 加臭量控制
3.1.3 加臭机停止
4 工具材料准备及安全防护设施配置
4.1 防护用品两套
5 主要的人员、物料消耗定额：
5.1 作业人员两名、四氢噻酚消耗16—25mg/Nm3
6 作业气候、环境要求：
6.1环境温度-30℃—50℃
7工作流程及注意重点
7.1 1．加臭设备应全密闭工作、无泄漏。

7.1.2不得随意更换加臭介质。

7.1.3巡视周期每小时一次。

7.1.4加臭量严格按标准执行。

7.2户内维修工作流程详见附录A
8 相关文件与记录
8.1相关文件
8.1.1《城镇燃气加臭技术规程》CJJ/T148 -2010
9.1记录：
9.1.1加臭工作应保存的记录：
9.1.2加臭作业记录
燃气加臭作业流程图
加臭作业记录表。
