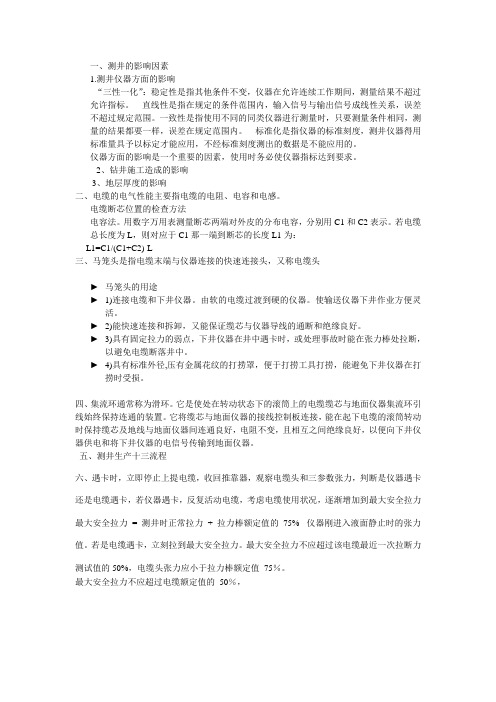

一、测井的影响因素1.测井仪器方面的影响“三性一化”：稳定性是指其他条件不变，仪器在允许连续工作期间，测量结果不超过允许指标。
直线性是指在规定的条件范围内，输入信号与输出信号成线性关系，误差不超过规定范围。
一致性是指使用不同的同类仪器进行测量时，只要测量条件相同，测量的结果都要一样，误差在规定范围内。
标准化是指仪器的标准刻度，测井仪器得用标准量具予以标定才能应用，不经标准刻度测出的数据是不能应用的。
仪器方面的影响是一个重要的因素，使用时务必使仪器指标达到要求。
2、钻井施工造成的影响3、地层厚度的影响二、电缆的电气性能主要指电缆的电阻、电容和电感。
电缆断芯位置的检查方法电容法。
用数字万用表测量断芯两端对外皮的分布电容，分别用C1和C2表示。
若电缆总长度为L，则对应于C1那一端到断芯的长度L1为：L1=C1/(C1+C2)·L三、马笼头是指电缆末端与仪器连接的快速连接头，又称电缆头►马笼头的用途►1)连接电缆和下井仪器。
由软的电缆过渡到硬的仪器。
使输送仪器下井作业方便灵活。
►2)能快速连接和拆卸，又能保证缆芯与仪器导线的通断和绝缘良好。
►3)具有固定拉力的弱点，下井仪器在井中遇卡时，或处理事故时能在张力棒处拉断，以避免电缆断落井中。
►4)具有标准外径,压有金属花纹的打捞罩，便于打捞工具打捞，能避免下井仪器在打捞时受损。
四、集流环通常称为滑环。
它是使处在转动状态下的滚筒上的电缆缆芯与地面仪器集流环引线始终保持连通的装置。
它将缆芯与地面仪器的接线控制板连接，能在起下电缆的滚筒转动时保持缆芯及地线与地面仪器间连通良好，电阻不变，且相互之间绝缘良好，以便向下井仪器供电和将下井仪器的电信号传输到地面仪器。
五、测井生产十三流程六、遇卡时，立即停止上提电缆，收回推靠器，观察电缆头和三参数张力，判断是仪器遇卡还是电缆遇卡，若仪器遇卡，反复活动电缆，考虑电缆使用状况，逐渐增加到最大安全拉力最大安全拉力= 测井时正常拉力+ 拉力棒额定值的75% -仪器刚进入液面静止时的张力值。
一．概念1.储集层：在石油地质中，能够储积和渗滤流体的岩层称为储集层。
2.孔隙度：岩石本身的空隙体积和岩石体积的比值。
3.渗透性：岩石允许流体通过的能力，一般用渗透率表示。
4.渗透率：衡量流体通过相互连通的岩石孔隙空间难易程度的尺度。
5.达西定律（求渗透率）：流体通过某一给定岩石的流量与岩石的横截面积和所施加的压力差成正比，而与岩石的长度和流体的粘度成反比，其比例系数为岩石的渗透率。
K=qul/AΔp。
q—流量，u—粘度，l —流体流过岩石的长度，A—流体流过岩石的横截面积；Δp—流体的压力差。
K—渗透率（达西）6.绝对渗透率:当岩心孔隙被一种流体100%饱和时，测量只有该种流体通过岩心时的岩石渗透率，称为岩心的绝对渗透率，用k表示。
7.有效渗透率：当有两种或两种以上流体通过岩石的孔隙时，对其中某一种流体测得的渗透率称为该种流体的有效渗透率，也称相渗透率，用k0、k w、k g、表示。
8.相对渗透率：同一岩石某种流体的有效渗透率和该岩石绝对渗透率的比值。
用k ro、k rw、k rg表示相对渗透率是饱和度的函数。
9.饱和度：某种流体所重填的孔隙体积占岩石岩石孔隙体积的百分数。
10.含水饱和度：岩石含水孔隙体积占岩石有效孔隙体积的百分数，用S w表示。
11.束缚水饱和度：岩石含束缚水孔隙体积占岩石有效孔隙体积的百分数，用S wi表示。
说明：含水饱和度等于束缚水饱和度的储层为油层。
12.润湿性：当两种非混合流体同时呈现于固相介质表面时，某一流体优先润湿这一固体表面的能力。
13.储集层厚度：储集层顶底界面之间的厚度。
14.油气层有效厚度：指在目前经济技术条件下能够产出工业性油气流的油气层得实际厚度，即符合含油气层标准的储集层厚度扣除不合标准的夹层剩下的厚度。
15.高侵：注入泥浆后，冲洗带电阻率R xo>R t原状地层，电阻率为泥浆滤液。
16.低侵：注入泥浆后，冲洗带电阻率R xo<R t原状地层，电阻率为泥浆滤液。
名词解释1. 储集层：具有连通孔隙，允许流体在其中储存和渗滤的岩层2. 泥质含量：岩样中粘土的体积Vcl与岩样总空隙体积V的比值3. 孔隙度：岩样中孔隙空间体枳Vp和与该岩样体积V的比值称为该岩石的孔隙度4. 含水饱和度：岩样孔隙中水的体积Vw与总空隙体积Vp的比值5. 扩散作用：用-个渗透性的半透膜把容器分为两部分，两边分别是浓度为G和Cm（Ct>Cm）NaCl溶液,⑴存在浓度差，开始扩散：（2） CI•比Na啲运移速率大：（3）导致在高浓度•侧富集正电荷，而在低浓度•侧富集负电荷：（4）富集的负电荷，反过来排斥C「的迁移, 促进Na+的迁移，最后达到•种动态平衡，两边的离/浓度不在变化。
上述现象叫扩散现象。
6. 扩散吸附作用：两种不同浓度（Ct>C m）的溶液用泥质薄膜隔开，禽子从高浓度一侧向低浓度一侧扩散，由于泥质颗粒的选择性吸附作用，阻碍了负离子的迁移，正离子可以通过泥质薄膜，使得髙浓度一侧富集负离子，低浓度一侧富集正离子，这种作用称为扩散吸附作用。
z静自然电位：SSP=Eda=l（rs+rt+rm）相当于自然电流回路中没有电流时，扩散吸附电动势之和8. 泥岩基线：均质的、乜厚的纯泥岩层对应的口然电位曲线9. \W.地层因素：当岩石含100%饱和流体时，该岩石的电阻率Rt与孔隙流体的电阻率为Rf的比值Rx/Rf称为地层因素F11.低侵剖面：当地层的流体电阻率较高时（油层），泥浆侵入后，侵入带电阻率将降低。
泥浆滤液电阻率较低12.高侵剖面：当地层的流体电阻率较低时（水层），泥浆侵入后，侵入带电阻率将升高。
泥浆滤液电阻率较高13.周波跳跃：使两个接收器不是被同一初至波触发所造成曲线的波动称为跳跃，这种现象周期性地出现，故称为周波跳跃。
14.红模式：地层倾角欠量图像上倾向大体一致，随深度增大倾角逐渐增大的一组矢量, 叫红模式15.蓝模式：地层倾角矢量图像上倾向大体一致、随深度增大倾角逐渐减小的一组矢量, 叫蓝模式。
《测井方法与综合解释》综合复习资料一、名词解释1、水淹层2、地层压力3、可动油饱和度4、泥浆低侵5、热中子寿命6、泥质含量7、声波时差8、孔隙度9、一界面二、填空1．储集层必须具备的两个基本条件是_____________和_____________;描述储集层的基本参数有____________、____________、____________和____________等..2．地层三要素________________、_____________和____________..3．岩石中主要的放射性核素有_______、_______和________等..沉积岩的自然放射性主要与岩石的____________含量有关..4．声波时差Δt的单位是___________;电阻率的单位是___________..5．渗透层在微电极曲线上有基本特征是________________________________..6．在高矿化度地层水条件下;中子-伽马测井曲线上;水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上;油层的热中子寿命______水层的热中子寿命..7．A2.25M0.5N电极系称为______________________电极距L=____________..8．视地层水电阻率定义为Rwa=________;当Rw a≈Rw时;该储层为________层..9、在砂泥岩剖面;当渗透层SP曲线为正异常时;井眼泥浆为____________;水层的泥浆侵入特征是__________..10、地层中的主要放射性核素分别是__________、__________、_________..沉积岩的泥质含量越高;地层放射性__________..11、电极系A2.25M0.5N 的名称__________________;电极距_______..12、套管波幅度_______;一界面胶结_______..13、在砂泥岩剖面;油层深侧向电阻率_________浅侧向电阻率..14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差..15、微电极曲线主要用于_____________、___________..16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大而 ..17、当Rw小于Rmf时;渗透性砂岩的SP先对泥岩基线出现__________异常..18、由测井探测特性知;普通电阻率测井提供的是探测范围内共同贡献..对于非均匀电介质;其大小不仅与测井环境有关;还与测井仪器________和__________有关..电极系A2.25M0.5N的电极距是___________..19、地层对热中子的俘获能力主要取决于的含量..利用中子寿命测井区分油、水层时;要求地层水矿化度 ;此时;水层的热中子寿命油层的热中子寿命..三、选择题1、地层水电阻率与温度、矿化度有关..以下那个说法正确1、地层水电阻率随温度升高而降低..2、地层水电阻率随温度升高而增大..3、地层水电阻率随矿化度增高而增大..2、地层电阻率与地层岩性、孔隙度、含油饱和度及地层水电阻率有关..以下那个说法正确1、地层含油气饱和度越高;地层电阻率越低..2、地层含油气孔隙度越低;地层电阻率越高..3、地层水电阻率越低;地层电阻率越低..3、2.5米梯度电极系的探测深度 0.5米电位电极系的探测深度..①小于②大于③等于④约等于4、在感应测井仪的接收线圈中;由二次交变电磁场产生的感应电动势与成正比..①地层电阻率②地层磁导率③电流频率④地层电导率5、在同一解释井段内;如果1号砂岩与2号砂岩的孔隙度基本相同;但电阻率比2号砂岩高很多;而中子孔隙度明显偏低;2号砂岩是水层;两层都属厚层;那么1号砂岩最可能是 ..①致密砂岩②油层③气层④水层6、某井段相邻两层砂岩地层;自然伽马、声波时差、微电极曲线显示基本相同;Si/Ca比曲线变化不大;而C/O从上向下逐层减小;可能的原因为 ..①地层含油饱和度降低②低地层水矿化度增大③地层泥质含量增大7、利用声波速度测井进行地层压力异常显示时;一般在异常高压层段;其声波时差曲线相对于正常压实地层要明显的 ..①等于②偏大③偏小④均有可能8、用于确定岩性和孔隙度的双孔隙度交会图理论图版采用的地层模型是①水纯岩石②含水泥质岩石③含油气泥质岩石④含油气纯岩石9、在地层水电阻率与视地层水电阻率曲线重叠图上;在油气层显示为②R w≈Rwa ②R w<Rwa ③R w> Rwa ④均有可能四、判断题1、淡水泥浆钻井时;无论是油气层还是水层;通常均为高侵剖面..2、异常高压地层的声速大于正常压力下的声速..3、地层放射性高低与地层岩性有关;与沉积环境无关..4、地层的C/O 仅与孔隙流体性质有关..五、简答题1、简述应用同位素法确定地层相对吸水量的原理及方法..2、为解释砂泥岩剖面中的油气水层;试从下列两组测井曲线组合中任选出一组;然后指出各条测井曲线的主要作用及相应地层的曲线特征..淡水泥浆1、SP 曲线;微电极电阻率曲线;声波时差;中子伽马曲线;中感应、深感应电阻率；2、GR 曲线;微电极电阻率曲线;中子孔隙度曲线、密度曲线、深、浅双侧向电阻率..3、简要说明利用SP 、微电极、声波时差、密度、中子孔隙度、双侧向R LLD 、R LLS 曲线划分淡水泥浆砂泥岩剖面油层、水层、气层的方法..4、试述岩性相同的气层、油层、水层以下个测井曲线特点..微梯度、微电位曲线；声波时差曲线；补偿中子孔隙度曲线；地层密度曲线；深双侧向电阻率曲线；浅双侧向电阻率曲线..六、计算题1、含次生孔隙的含水灰岩的地层密度为2.58克/立方厘米;声波时差为57微秒/英尺..求1地层总孔隙度；2地层原生孔隙度；3地层次生孔隙度..方解石密度=2.71克/立方厘米;水密度=1.0克/立方厘米；方解石声波时差48微秒/英尺;水的声波时差=189微秒/英尺..2、泥质砂岩地层的GR=55API;泥岩地层的GR=125API;纯砂岩地层的GR=10API;求地层泥质含量..GCUR=3.73、砂泥岩地层剖面;某井段完全含水纯砂岩的电导率280毫西门子/米;声波时差320微秒/米..含油纯地层的电导率75毫西门子/米;声波时差345微秒/米..求：1水层、油层的孔隙度； 2地层水电阻率； 3油层的含油饱和度..Δt mf =620μs/m;Δt ma =180μs/m;压实校正系数Cp ＝1.25; a=b=1;m=n=24、已知完全含水纯砂岩地层的电导率450毫西门子/米;地层声波时差320微秒/米;求地层水电阻率..620/f t s m μ∆=;180/ma t s m μ∆=;地层压实系数 1.15p C =;a=0.62;m=2七、看图分析1、下图为砂泥岩剖面一口井的测井图淡水泥浆..根据曲线特点;完成下列项目;并说明相应依据.. （1） 划分渗透层；2确定孔隙流体性质..2、1划分渗透层;读取渗透层顶、底深度;写出划分依据.. 2读取渗透层电导率值;并计算相应的感应电阻率..3、下图为某井实际测井资料;该井段为砂泥岩剖面;请完成以下工作.. （1）划分渗透层用横线在图中标出；6分（2）定性判断油、气、水层;并说明判断依据..6分参考答案一、名词解释1、水淹层—在油田注水开发过程中;注入水进入油层致使油层被水淹;称为水淹层..2、地层压力-----指地层孔隙流体压力..3、可动油饱和度-----可动油体积与地层孔隙体积的比值..4、泥浆低侵----侵入带电阻率小于原状地层电阻率..5、热中子寿命—热中子自生成到被原子核俘获所经历的平均时间..6、泥质含量---泥质体积占地层体积的百分比..7、声波时差—声波在介质中传播单位距离所需时间..8、孔隙度----孔隙体积与地层体积之比..9、一界面-----套管和水泥环之间的界面..二、填空1．孔隙性;含油性;岩性;孔隙度;渗透率;含油饱和度2．倾角;倾向;走向3．钾;钍;铀;泥质4．微秒/米；微秒/英尺；欧姆米5．微梯度与微电位两条曲线不重合6．大于;高于7．底部梯度电极系;2.5米8．Rt/F;水9、盐水泥浆;低侵10、钾;钍;铀;越强11、底部梯度电极系;2.5米12、高低;差好13、大于14、大于15、划分渗透层、确定地层厚度16、减小;增大17、负18、电阻率;介质电阻率的;类型;电极距;2.5米19、氯;高;小于三、选择题四、判断题五、简答题1．简述应用同位素法确定地层相对吸水量的原理及方法..答:在所注的水中加入一些含放射性同位素半衰期短的放射性同位素的物质;把水注入地层..利用放射性同位素方法测量吸水剖面的方法及原理为：向井下地层注水前;先测一条地层伽马曲线J 1;而后测量一条地层的伽马曲线J 2 ..将前后两条伽马曲线采用同一的坐标刻度;绘制在同一道内..相对吸水量大的地层;两条曲线的差别大;据此;即可确定地层的相对吸水量..公式如下：2、为解释砂泥岩剖面中的油气水层;试从下列两组测井曲线组合中任选出一组;然后指出各条测井曲线的主要作用及相应地层的曲线特征..淡水泥浆1、SP 曲线;微电极电阻率曲线;声波时差;中子伽马曲线;中感应、深感应电阻率；答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..SP 曲线：泥岩基线;因为是淡水泥浆;所以渗透层的SP 曲线出现负异常;另外根据SP 曲线;可以计算地层泥质含量..声波时差曲线用于计算地层孔隙度..中子伽马曲线：气层的中子伽马值高;电阻率高;深感应电阻率大于中感应电阻率..水层的中子伽马值比油层高;但其电阻率低;深感应电阻率小于中感应电阻率..油层的中子伽马值比水层高;但低于气层的值;其电阻率高;且深感应电阻率大于中感应电阻率..2、GR 曲线;微电极电阻率曲线;中子孔隙度曲线、密度曲线、深、浅双侧向电阻率..答：GR 曲线：泥质含量低的渗透层;其GR 曲线读数低;另外根据GR 曲线;可以计算地层泥质含量..微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..中子孔隙度曲线、密度曲线用于计算地层孔隙度..另外;气层的中子孔隙度线、密度低..水层的电阻率低;且深侧向电阻率小于浅侧向电阻率..气层的深侧向电阻率大于浅侧向电阻率..油层的深侧向1jMjj S S==∑相对吸水量电阻率大于浅侧向电阻率..3、简要说明利用SP 、微电极、声波时差、密度、中子孔隙度、双侧向R LLD 、R LLS 曲线划分淡水泥浆砂泥岩剖面油层、水层、气层的方法..答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..SP 曲线：泥岩基线;因为是淡水泥浆;所以渗透层的SP 曲线出现负异常;另外根据SP 曲线;可以计算地层泥质含量..声波时差、中子孔隙度、密度用于计算地层孔隙度;另外气层声波时差大、中子孔隙度低、密度低;深浅双侧向读数高;且深双侧向电阻率大于浅双侧向电阻率..水层的深侧向电阻率小于浅双侧向电阻率..油层的电阻率高;且深双侧向电阻率大于浅双侧向电阻率..4、试述岩性相同的气层、油层、水层以下个测井曲线特点..微梯度、微电位曲线；声波时差曲线；补偿中子孔隙度曲线；地层密度曲线；深双侧向电阻率曲线；浅双侧向电阻率曲线..答：微电极电阻率曲线：划分渗透层;渗透层的微梯度与微电位两条曲线不重合；泥岩段两条曲线基本重合;且幅度低..确定地层厚度..声波时差、中子孔隙度、密度用于计算地层孔隙度;另外气层声波时差大、中子孔隙度低、密度低;深浅双侧向读数高;且深双侧向电阻率大于浅双侧向电阻率..水层的深侧向电阻率小于浅双侧向电阻率..油层的电阻率高;且深双侧向电阻率大于浅双侧向电阻率.. 六、计算题1．含次生孔隙的含水灰岩的地层密度为2.58克/立方厘米;声波时差为57微秒/英尺..求1地层总孔隙度；2地层原生孔隙度；3地层次生孔隙度..方解石密度=2.71克/立方厘米;水密度=1.0克/立方厘米；方解石声波时差48微秒/英尺;水的声波时差=189微秒/英尺.. 解：1地层总孔隙度： 2.71 2.71 2.587.6%2.71 1.0 1.71b ρφ--===-2地层原生孔隙度：157486.4%18948p ma f mat t t t φ∆-∆-===∆-∆-3地层次生孔隙度：217.6% 6.4% 1.2%φφφ=-=-=2、泥质砂岩地层的GR=55API;泥岩地层的GR=125API;纯砂岩地层的GR=10API;求地层泥质含量..GCUR=3.7 解：泥质指数： min max min 5510450.3912510115sh GR GR I GR GR --====--泥质含量：3.70.39 1.4433.721212121211312.7210.14314.3%12sh GCUR I sh GCUR V ⨯⨯---===----===3、砂泥岩地层剖面;某井段完全含水纯砂岩的电导率280毫西门子/米;声波时差320微秒/米..含油纯地层的电导率75毫西门子/米;声波时差345微秒/米..求：1水层、油层的孔隙度； 2地层水电阻率； 3油层的含油饱和度..Δt mf =620μs/m;Δt ma =180μs/m;压实校正系数Cp ＝1.25; a=b=1;m=n=2解：水层孔隙度：113201801.2562018014025.5%1.25440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯水层电阻率：100010003.57()280o tR m σ===Ω• 地层水电阻率：23.570.2550.23()1m O w R R m a φ⨯===Ω• 油层孔隙度：113451801.2562018016530%1.25440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯油层电阻率：1000100013.3()75t tR m σ===Ω•油层的含油饱和度：1110.13110.43356.7%0.3h S ====-=-=4、已知完全含水纯砂岩地层的电导率450毫西门子/米;地层声波时差320微秒/米;求地层水电阻率..620/f t s m μ∆=;180/ma t s m μ∆=;地层压实系数 1.15p C =;a=0.62;m=2解：水层孔隙度：113201801.1562018014027.7%1.15440p ma p f ma t t C t t φ∆-∆-==∆-∆-==⨯水层电阻率：100010002.22()450o tR m σ===Ω•地层水电阻率：22.220.2770.275()0.62m O w R R m a φ⨯===Ω•七、看图分析1、下图为砂泥岩剖面一口井的测井图淡水泥浆..根据曲线特点;完成下列项目;并说明相应依据.. （2） 划分渗透层；2确定孔隙流体性质..答：1、可划分4个渗透层;如图所示..依据如下：相对泥岩基线;SP 曲线出现异常；深浅电阻率曲线不重合有泥浆侵入;说明地层具有一定的渗透性..（3） 确定孔隙流体性质：1、3两地层孔隙流体为天然气..因为地层电阻率出现正幅度差;地层密度低、中子孔隙度低、声波时差大..2、4两层为油层..电阻率为正幅度差..2、1划分渗透层;读取渗透层顶、底深度;写出划分依据.. 2读取渗透层电导率值;并计算相应的感应电阻率..答：1根据微电极曲线、SP 曲线;划分渗透层结果如图所示..共分三个渗透层..理由如下：渗透层的微梯度与微电1 2 34位两条曲线不重合; SP曲线负异常淡水泥浆..1号层：1201-1212米；2号层：1221-1230米；3号层：1238-1243.3米..21号层的电导率为60ms/m;电阻率为16.7欧姆米..2号层上部1221-1225米的电导率为60ms/m;电阻率为16.7欧姆米..2号层下部1225-1230米的电导率为160ms/m;电阻率为6.25欧姆米..3号层的电导率为210ms/m;电阻率为4.76欧姆米..1233、下图为某井实际测井资料;该井段为砂泥岩剖面;请完成以下工作..（3）划分渗透层用横线在图中标出；（4）定性判断油、气、水层;并说明判断依据..答：1划分渗透层结果如图所示;共3个渗透层..低GR、SP正异常盐水泥浆、深浅双侧向曲线不重合有泥浆侵入.. 21号层为气层..原因如下：声波时差大周波跳跃、密度孔隙度大、中子孔隙度低、深侧向大于浅侧向;且数值大和幅度差大..2号层为水层..原因如下：深浅电阻率低、幅度差小..SP异常幅度大..密度孔隙度、中子孔隙度中等..3号层为油层..原因如下：深浅电阻率大、幅度差大..SP异常幅度低..密度孔隙度、中子孔隙度中等..123。
测井复习资料一、名词解释1.视电阻率：在地下岩石电性分布不均匀（有两种或两种以上导电性不同的岩石或矿石)或地表起伏不平的情况下，若仍按测定均匀水平大地电阻率的方法和计算公式求得的电阻率称之为视电阻率.2.标准测井:在一个油田或地区内,为了研究岩性变化、构造形态和大段油层组的划分等工作,常使用几种测井方法在全区的各口井中,用相同的测量技术条件相同的深度比例尺(1:500)及相同的横向比例，对全井段进行测井，这种组合测井叫表标准测井。
3.周波跳跃:在声波时差曲线上出现“忽大忽小”的幅度急剧变化现象，这种现象叫做周波跳跃。
4.第一临界角：当第二种介质中的折射波的声速比第一种介质中入射波的声速大时，折射角大于入射角。
此时,存在一个临界入射角，在这个角度下,折射角等于90°.这个临界入射角为第一临界角。
5.孔隙度：岩石孔隙体积占岩石总体积的百分数。
6.渗透率:在压力差作用下，岩石允许流体通过的性质。
7.相对渗透率：有效渗透率与绝对渗透率的比值。
8.含水饱和度:含水体积占孔隙体积的百分数。
9.挖掘效应:由于影响岩石减速能力的核素及其含量不仅有起主要作用的岩石空隙中的氢核,还有岩石骨架中的一些核素,当含天然气时，岩石骨架的一部分相当于被挖走了，即挖掉了一部分影响岩石减速能力的核素，因而岩石的减速能力下降，减速长度增长，中子测井读数下降,这种现象，称之为“挖掘效应"。
10.含氢指数：该物质所含的氢原子核数与同体积淡水中所含氢原子核数之比.11.纵向微分几何因子:纵向上单位厚度水平无限大地层对测量结果的贡献。
12.横向微分几何因子：横向上单位厚度水平无限大地层对测量结果的贡献.13.纵向积分几何因子：厚度为h的水平无限大地层对测量结果的贡献。
14.横向积分几何因子：15.声速测井：测量滑行波通过地层传播的时差 t的测井方法。
16.自然电位测井：沿井轴测量记录自然电位变化曲线，用以区别岩性,这种测井方法叫做自然电位测井。
测井复习题LLD-深侧向；LLS-浅侧向；AC-声波时差；CNL-补偿中子；DEN-补偿密度；GR-自然伽马；SP－自然电位；CAL井径。
第一章自然电位测井（SP）一.分析自然电位的成因，写出扩散电动势、扩散吸附电动势、总电动势表达式。
答：（1）井内自然电位产生的原因：对于油井来说，主要有两个原因，1）地层水含盐浓度和泥浆含盐浓度不同，引起离子的扩散作用和岩石颗粒对离子的吸附作用；2）地层压力与泥浆柱压力不同时，在地层孔隙中产生过滤作用。
在扩散过程中，正、负离子迁移率（速度）不同，通常是负离子快，这样在某一时刻通过同一截面的正离子数与负离子数不同，结果是浓度低的一侧形成了负离子（电荷）的富集，而浓度高的一侧形成了正离子（电荷）的富集，从而产生了扩散电位。
由于扩散吸附作用，其结果是浓度高的一侧形成了负离子（电荷）的富集，而浓度低的一侧形成了正离子（电荷）的富集，从而产生了扩散吸附电位。
（2）扩散电动势：Ed=Kd*lgCw/Cmf=Kd*lgRmf/Rm Kd-扩散电位系数 Cw-地层水的电化学活度 Cmf-泥浆滤液的电化学活度 Rmf—泥浆滤液的电阻率 Rm—地层水的电阻率；（3）扩散吸附电动势：Ea=Ka*lgCw/Cmf=Ka*lgRmf/Rm Ka-扩散吸附电位系数 Cw-地层水的电化学活度 Cmf-泥浆滤液的电化学活度 Rmf—泥浆滤液的电阻率 Rm—地层水的电阻率；（4）总电动势：Eda=Kda*lgCw/Cmf=Kda*lgRmf/Rm Ka-扩散-吸附电位系数 Cw-地层水的电化学活度 Cmf-泥浆滤液的电化学活度 Rmf—泥浆滤液的电阻率 Rm—地层水的电阻率：二.不同Cw、Cmf情况下自然电位测井曲线有哪些特征？答：在砂泥岩剖面中渗透层通常有自然电曲线异常现象:Cw>Cmf时，渗透层的SP曲线为负异常；Cw<Cmf时，渗透层的SP曲线为正异常；厚层的半幅点对应于层界面三.影响自然电位测井的因素有哪些？答：1、岩性的影响 K与泥质的类型、泥质含量及分布形式有关。
一、填空1、用测井资料划分井剖面的岩性和储集层，评价储集层的_______、_______、_______、_______和_______，称为地层评价。
地层评价的中心任务是_______。
含油气泥质岩石冲洗带的物质平衡方程。
2、在石油井中，自然电场的电动势主要由和组成。
对泥岩基线而言，渗透性地层的SP可以向正或负方向偏转，它主要取决于__________和__________的相对矿化度，在R w<R mf时，SP曲线出现_____异常；层内局部水淹在SP曲线上有____________特征。
3、地层孔隙性越好，声波在该地层中传播的速度______，所测得的声波时差_______。
4、单发双收声速测井声系的间距是0.5米，声波时差t 与声波到达两接收探头的时间之差的比值是。
5、在某套管井段，若声幅测井CBL测得的声幅曲线值较低，声波变密度VDL图上出现左侧颜色非常浅的直线条带，右侧为颜色较深的弯曲条带，则可判断改井段固井质量为：第一界面胶结__________，第二界面胶结__________。
6、梯度电极系的探测半径是_______；电位电极系的探测半径是_______。
7、微电极系测井是由____________和____________组成的,渗透层在微电极曲线上的基本特征是____________。
其中______________主要反映泥饼电阻率，__________________主要反映冲洗带电阻率。
8、淡水泥浆钻井的砂泥岩剖面，在渗透层，微电极曲线______________，SP曲线____________；油层的侵入特征为__________，水层的侵入特征为_________。
9、标准测井曲线主要有________、________、_________、________等曲线组成。
10、深侧向、浅侧向和微球聚焦测井所测量的结果分别反映__________、__________、__________的电阻率。
《生产测井原理与资料解释》期末复习资料第一章：生产测井及信息处理基础1-1、一个油田的正规开发可分为哪几个阶段？各阶段的主要任务是什么？解答：油田的正规开发可分为三个阶段：开发前的准备阶段；开发设计和投产；方案调整和完善。
各阶段的主要任务如下：（1）开发前的准备阶段：包括详探、开发试验等；（2）开发设计和投产：其中包括油层研究和评价、开发井部署、射孔方案制订、注采方案制订和实施；（3）方案调整和完善：在开发过程中根据不断变化的生产情况适时调整设计方案。
1-2、开发方针的制订应考虑哪几个方面的关系？解答：开发方针的制订应考虑如下几方面的关系：（1）采油速度；（2）油田地下能量的利用和补充；（3）采收率大小；（4）稳产年限；（5）经济效果；（6）工艺技术。
1-3、划分开发层系应那些主要原则？解答：划分开发层系时应采用以下几条主要原则：（1）把特性相近的油层组合在同一开发层系内，以保证各油层对注水方式和井网具有共同的适应性。
（2）各开发层系间必须有良好的隔层，确保注水条件下，层系间能严格分开，不发生层间干扰。
（3）同一开发层系内油层的构造形态、油水边界、压力系统和原油物性应比较接近。
（4）一个独立的开发层系应具有一定的储量，以保证油田满足一定的采油速度、具有较长的稳产时间。
（5）在分层开采工艺所能解决的范围内，开发层系划分不宜过细。
1-4、砂岩油田采取那些注水方式进行注水开发？解答：注水方式也称注采系统，主要有边缘注水、切割注水、面积注水和点状注水四种。
1-5、油田开发调整主要包括哪些方面的内容？生产测井技术在开发调整中主要作用是什么？解答：油田开发调整主要包括层系调整，井网调整，驱动方式调整和开采工艺调整。
生产测井技术在开发调整中主要用于提供注采储层及井身结构动态信息。
1-6、达西渗流和非达西渗流的本质区别是什么？解答：达西渗流和非达西渗流的本质区别是非达西渗流中渗流速度和压力梯度不成线性关系，在达西渗流中成线性关系。
1、以泥岩为基线，渗入性地层旳SP曲线旳偏转（异常）方向重要取决于_泥浆滤液_和地层水旳相对矿化度。
当R w>R mf时，SP曲线浮现__正_异常，R w<R mf时，SP曲线浮现_负_异常。
2、N2.25M0.5A电极系称为单极供电倒装0.5米电位电极系，电极距L=_0.5米。
3、电阻率增大系数I定义为含油岩石电阻率与该岩石完全含水时旳电阻率之比，其大小重要取决于_岩石旳含油饱和度_。
4、微电极系由两种电极系构成，其中_微梯度重要反映泥饼电阻率，_微电位重要反映冲洗带电阻率。
渗入层在微电极曲线上旳基本特性是_浮现正幅度差_。
5、在不含放射性物质时，沉积岩旳自然放射性大小重要取决于地层旳_泥质含量。
6、伽马射线与物质互相作用时，也许产生旳三种效应为_光电效应_、_康普顿效应_和电子对效应。
地层密度测井重要运用了_康普顿效应。
7、对快中子旳减速作用取决于地层旳__氢__含量，对热中子旳俘获能力取决于地层旳氯含量。
补偿中子测井旳“补偿”重要是为了消除地层中氯含量对测量孔隙度旳影响。
8、用Φ，Φxo，Φw三孔隙度曲线重叠对地层做流体体积分析时，Φ-Φw表达_含油气孔隙度，Φxo-Φw表达__可动油气孔隙度_。
9、测井解释中旳泥质是指_岩石中水、粘土、细粉砂旳混合物_，按泥质在岩石中旳分布形式可以分为_分散泥质_、_构造泥质__和_层状泥质_三种类型。
10、在砂泥岩剖面中，SP异常幅度很大，Ra低，井径缩小旳是_含水砂岩_地层。
11、声波测井时地层中产生滑行波旳基本条件是：入射角等于临界角_和第二种介质旳速度不小于第一种介质旳速度。
12、某段声波变密度测井图上，左侧几乎显示为空白，右侧显示清晰旳黑色弯曲条带，则反映水泥固井质量为第一界面_胶结良好_，第二界面_胶结良好_。
13、采用原则水层对比法判断油气层时，规定进行比较旳解释层与原则水层在_岩性、物性和地层水矿化度等方面必须具有一致性。
14、中子与物质旳互相作用重要涉及：_快中子旳非弹性散射、快中子对原子核旳活化、快中子旳弹性散射和热中子旳俘获_。
测井复习题库测井复习题库导言：测井是地球物理学的一项重要技术，用于获取地下岩石和流体的信息。
它在石油勘探和生产中起着至关重要的作用。
为了更好地掌握测井的知识，我们可以通过复习题库来提高自己的理论水平和实践能力。
本文将为大家介绍一些测井复习题，帮助大家更好地理解测井的原理和应用。
一、基础知识题1. 什么是测井？2. 测井的主要目的是什么？3. 请列举几种常见的测井工具和仪器。
4. 请解释测井曲线中的GR、SP、RHOB、NPHI等代表的意义。
5. 请简要描述测井数据的处理流程。
二、测井原理题1. 请解释自然伽马测井的原理及其应用。
2. 请解释电阻率测井的原理及其应用。
3. 请解释声波测井的原理及其应用。
4. 请解释中子测井的原理及其应用。
5. 请解释密度测井的原理及其应用。
三、测井解释题1. 请根据测井曲线判断井段中是否存在油气层。
2. 请根据测井曲线判断井段中的岩石类型。
3. 请根据测井曲线计算井段中的孔隙度和饱和度。
4. 请根据测井曲线计算井段中的渗透率。
5. 请根据测井曲线判断井段中的地层压力和温度。
四、测井实践题1. 请设计一套测井方案，以确定目标区域的油气资源潜力。
2. 请解释测井数据的质量评价指标，并分析一组测井数据的可靠性。
3. 请解释测井数据的解释方法，并结合实例进行解释。
4. 请解释测井数据与地震数据的关联性，并说明其在勘探中的应用。
5. 请解释测井数据与生产数据的关联性，并说明其在生产中的应用。
结语：通过复习测井题库，我们可以更好地掌握测井的基础知识和原理，提高自己的解释能力和实践能力。
同时，通过测井实践题的训练，我们可以更好地应用测井技术解决实际问题。
希望大家能够充分利用测井复习题库，不断提高自己的测井水平，为石油勘探和生产做出更大的贡献。
生产测井部分要点汇总第一章生产测井及信息处理基础1.裸眼井和生产测井的区别：裸眼井测井：在钻井之后，采油之前，目的为探测、评价储集层(孔、渗、饱、泥的含量、有效厚度)，了解储层物性及含油气性；生产测井是在采油时进行，目的为监视分析油气藏剩余油和井的开发状态及生产状况2.生产测井的定义：指在生产井中，应用地球物理测井技术对井下流体的流动状态、井下技术状况和产层性质及变化情况所进行的各类测量3.分析各个符号的意义从而得知：油井产量除由储层和流体的性质决定外，还受储层驱油压差的影响，另一方面由于该方程是径向压力扩散方程的稳态解，因此，生产测井必须在油井生产处于稳态状态测量时才有意义4.采油指数J：是一个反映油层性质、流体参数、完井条件及泄油面积与产量之间的综合指标，数值等于单位压差下的油井产量。
可以用J的数值大小来分析油井的生产能力由采油指数可以预测不同流压下的产，同时可以根据公式确定地层压力和参数5.雷诺数：Re:惯性力和粘滞力的比雷诺数越小，表示粘性阻力越占优势，呈层流流动；雷诺数越大，表明惯性力越占优势，呈紊流运动6.入口效应：流体通过套管时，由于粘性影响，在套管表面形成一薄层，薄层内粘性力很大，这一层叫附面层，从圆管入口或射孔层内进入管道的流体，由于附面层的影响，需经过一段距离才能达到完全层流或紊流，这种现象叫入口效应7.符号，名词解释：体积流量Q：质量流量G：气相实际速度vg:气(液)相表观速度vsg,vsl：两相混合速度(总表观速度):气液滑脱速度vsgl：持气率Yg,持液率Yl：体积含液率Cl,体积含气率Cg：滑脱比S：流动密度ρ’8.流型：气、液沿管柱向上流动时的几何状态，可划分为若干基本型式，即流型流型主要取决于流体密度、粘度、管径和各相流量。
其主要作用为各相流量流型有：泡状流、弹状流、段塞流、环状流、雾状流9.P37了解用Co,vt使用漂流模型求取持气率10.滑脱速度模型的推导11.漂流模型的一般形式：V so=Y o[C o v m+Vt(1-Y o)]n研究表明C o取1.2,n取2较好12.油气水物性参数油气水主要受温度、压力制约1>.偏差因子Z：天然气的偏差因子表示在温度和压力条件下，同一质量的气体的真实体积与理想体积之比2>.体积系数B及密度ρ：天然气的体积系数B g是指相同质量的天然气在地层条件下的体积V R与在地面标准条件下的体积V sc之比….其他的体积系数如上3>.溶解气水比R sw:溶解气水比是指溶解在水中的气体体积与水的体积(换算到标准条件下)之比，4>.泡点压力P b:表示在地层条件下原油中的溶解气开始分离出来的压力5>.溶解气油比R s：指地层条件下换算到标准条件下的溶解气的体积与含有该溶解气的换算到标准条件下的油的体积之比第二章井下流量测井1.涡轮流量计的原理：利用悬置于流体中带叶片的涡轮转子或叶轮感受流体的平均流速而推导出被测流体的瞬时流量和累计流量。
涡轮流量节是应用流体动力矩原理实现测量的；涡轮启动后，管内流体的流量不随时间变化，即做定量流动，涡轮以稳定的角速度旋转，此时力矩平衡涡轮流量计分为连续流量计和集流式流量计连续流量计包括普通连续流量计和全井眼流量计集流式流量计包括全集集流流量计和半集流流量计连续流量计适用于中、高产井；集流式流量计适用于中、低产自喷井和抽油机井。
2.油气水多相模拟装置在模拟井筒中可开展的实验工作：1>.标定各种仪器，包括流量计、密度计、持水率计2>.制作单相和多相流动解释图版3>.流型观察及实验研究一般来说实验步骤：1>.下入所要标定的仪器，通常为流量计、持水率计和密度计2>.改变油、气、水的流量3>.待改变后的油气水流量达到稳定是，记录仪器的响应值和流型4>.重复下一个测量，指导满足实验要求为止3.速度剖面矫正系数C v=v m/v a通过图版Cv矫正得到Vm4.示踪流量计原理：测井时，铟同位素示踪剂溶液由喷射器喷出。
喷入井筒后，启动一个或两个探测器定点或追踪测量，即可得到示踪测井曲线。
5.超声流量计工作原理：超声波在流体中传播时，将附带上流体流速信息，如顺流和逆流的传播速度由于叠加了流体速度而不同，因此通过接收到的超声波，就可以检测出被测流体的流速，然后穿换成流量超声流量计适用条件：在含有固体砂粒的两相流动、大管径流动及对腐蚀性介质和易爆介质的流量测量6.电磁流量计原理：利用电磁感应原理测出导管中的平均流速，进一步求得液体的体积流量(导电液体在测量导管内做切割磁力线运动)电磁流量计主要用于测量电导率大于10-2S/m的单相流体，因此不适用于气体、蒸汽，被测流体内不应有不均匀的气体和固体，不应有大量的磁性物质与涡轮流量计相比优点：电磁流量计可以定点测量也可以连续测量，不受粘度和密度的影响，所以可以在出砂井或注聚合物井中应用第三章流体密度及持水率测量1.流体密度和持水率的测量，主要用于确定多相流动中油、气、水的含量及沿井筒的分布规律。
流体密度仪包括放射性密度仪和压差式密度仪两种持水率仪根据测量原理可分为电容持水率计、低能源持水率计、微波持水率计、GHOST （光学持率）2.放射性流体密度计测量原理：利用流体对伽马射线的吸收特性，记录发生康普顿散射的光子数目。
当采样道内的流体密度发生变化时，计数器的响应就发生变化，从而记录了取样通道内的流体密度放射性流体密度计适用条件：气、液两相流动不足之处：测量有统计波动、取样范围小以及对油水的灵敏度差3.压差密度计：压差式密度计测量的是上下波纹管间的压差。
不足之处：水平井，大斜度井中应用受限，小角度井作校正，在流体流速较快要摩擦校正，在井径变化明显出现尖峰4.电容法持水率计原理：电容法持水率计的取样室可等价为一个同轴圆柱形电容器，油、气、水混合物是电介质，让油与水的含量不同，同轴电容器的电容相应地改变，因此可以通过测量电容值得到持水率。
电容持水率计分为连续型和取样型两种，适用范围：连续型用于连续测量或点测；取样型用于点测。
连续型在高含水率时失去分辨能力，此时可采用取样方法进行测量****在油气为连续项适用，即在矿化度大于0.3时，会失去油水分辨能力。
****电容率持水率计在水中响应为低值，在油中响应为高值5.微波持水率计：为了消除地层水矿化度(导电)对测量结果的影响，研制了微波持水率计6.低能源持水率计原理：利用低能光子穿过油、气、水混合物时油、水的质量吸收系数不同而进行持水率测量的(保证主要为光电效应起作用，则区分了碳和氧，也就区分了水和油气) ****低能源持水率计适用条件：油气水三相混合均匀7.1bbl(桶)/d=0.158m3/d8.流动成像仪原理：仪器在套管的4个垂直的方向上放置火柴盒大小的探头，用于测量井眼内流体的电阻率，高值代表油气，低值代表水。
探头置于4个扶正叶片的内部，叶片起保护作用。
探头对套管内流体电阻的变化很灵敏，当从连续水相进入油气泡中时会产生一个二进制输出信号。
****泡的计数率越大，说明油的持率越高，每个探头测的都是局部持水率和局部泡的计数率，将各探头的局部持水率值平均可以得出平均持水率曲线，持水率曲线得到后，就可以确定持油率和持气率第四章温度测井1.电阻式温度仪测量原理：电阻式温度仪是利用金属丝的电阻与温度的函数关系测量井筒温度的，热敏电阻随温度的变化通过电桥电路转化成电压信号、频率信号传至地面，分辨率较高，但是仅适用于中低温测量2.热电偶温度仪适用范围：能够在注蒸汽井和高温井中测量热电偶温度仪测量原理：主要是利用两种不同材料组成的回路的热电偶效应测量温度或温度差****热电效应：1,2两点温度不同时，回路中就会产生电热势，就有电流产生，电流表就会发生偏转，该现象称为热电效应（塞贝克效应），产生的电势、电流就叫热电势、热电流。
热电偶的输出热电势是两个温度函数的差，如果其中一个已知，则可以确定另一个温度3.常用的温度温标有华氏温度、列式温度、摄氏温度和热力学温度T k=273.15+t cT c=5/9*(t f-32)生产测井中最常用的温度为摄氏温度和华氏温度4.温度测井的应用：1)确定油层温度2)了解井内流体流动状态3)划分注入剖面4)确定产液、气口位置:***井温曲线正异常：原因：深液高温***井温曲线负异常：原因：出气口气体局部吸热，局部低温异常5)检查管柱窜槽、泄露：****相对于地温梯度曲线有异常负尖峰6)评价酸化、压裂：正异常指示酸化层（酸化发生化学反应，放出热量）负异常指示压裂层（压裂液进入地层，压裂液温度低）第五章压力测井1.压力成因：一是来源于上覆岩层的静压力；二是来源于边水或底水的水柱压力由于油层是一个连通的水动力系统，当油藏边界在供水区时，油层的各个平面上将具有相应的压力数值。
2.P绝=P表+P大气压力测量分为两种一种是梯度测量（测流压），一种是静态测量（测静压）3.油藏压力=上覆岩层静压力+边底水水柱压力4.地层压力：岩石孔隙内的流体压力5.应变式压力计测量原理：外界压力→弹性元件变形→应变阻力片变形→电阻率R变化从而根据电阻R的变化来测量未知的压力应变式压力计的影响因素：温度影响和滞后影响****应变式压力计适用于：测量井内的流动压力和井内静止压力6.石英晶体压力计测量原理：石英晶体压力计是根据压电效应设计的，石英是一种压电晶体，在受到外力作用以后，其内部正负电荷中心发生相对位移，产生极化现象，电极表面将呈现出与被测压力成正比的束缚电荷，将石英晶体传感器接入振荡电路以后，响应频率的变化便反映压力的变化****石英压力晶体适用于定点压力测井（不稳定试井），石英晶体压力计为目前精度和分辨率最高的井下压力计7.稳定试井和不稳定试井：稳定试井是改变油气井的工作制度并在各工作制度下当生产稳定时测量相应井底压力与产量之间的关系的方法。
不稳定试井是改变油气井的产量，并测量由此引起的井底压力值随时间变化的关系的方法。
****主要区别是：稳定试井主要改变油井的工作制度或抽油机的冲次，而不稳定试井是改变油井的产量（如关井）第六章产出剖面测井信息综合分析1.产出剖面测井的目的：主要是了解注采井网中采油生产井的每个小层的产出情况，是产水还是产油或气，产水量有多高，高渗透层是否发生了注入水或气体突进，注入的水是都到达了生产井，是否起到了驱油的作用等等2.产出剖面解释流程(七步法)：1)定性评价与读值：了解注采井网中采油生产井每个小层的产出情况，是产水还是产油或气，产水量有多高，高渗透层是否发生了注入井或气体突进，注入的水是否到达了生产井，是否起到了驱油的作用等等。
然后对测井曲线综合图进行分析，初步掌握油水产出部位，产出量，油水含量，若油气产出，曲线的振动幅度较大，了解井下是油水两相流动还是三相2)油气水物性参数计算：在计算流量、持水率、华佗速度、地表和井下流量换算解释过程中，需要油气水的高温高压物性参数3)解释层总流量计算：解释层各项总流量的计算方法取决于采用流量计的类型。
