设计联络会议第一章总则第一条设计联络阶段是各系统建设中从设计方案向产品或者实施方案转化过程中的关键环节，为保证设计联络阶段工作的系统性、完整性和高效规范。
第二条设计联络是指由监理单位主持、业主方、集成商、咨询单位参加、供货商与设计单位之间所进行的澄清、方案优化与深化、文件确认等需要相关各方召开会议完成的工作。
第三条设计联络的目的是依据供货合同、完成设备的深化设计、生产、试验、安装调试和验收等技术条件(含图纸)。
第四条设计联络的主要工作应在设备生产和安装图等设计开始前完成。
业主方对供货合同的履约管理工作如与设计联络同步的可与设计联络合并进行。
第五条该管理办法适用于轨道交通工程的所有单机、材料和系统的设计联络。
第二章设计联络的依据和费用第六条设计联络依据以下文件进行(包含但不限于)1、招标文件及招标澄清文件。
2、供货合同及补充。
3、批准的相关专业的设计和供货商接口文件。
4、批准的设各安装项目实施计划书。
5、批准的设计联络计划和其他履约过程中的有效文件；第七条设计联络费用及承担应符合以下要求:1、买房所在地进行的设计联络、各方参加人员自行负责各自的费用、设计联络会议办公条件由供货方、设计单位或业主方负责。
如需租用会议场所时,会议场所及相关费用由卖方负责。
2、在买房所在地之外进行的设计联络,卖方承担会议场所、办公用品及劳动防护等设计联络工作相关费用,以及买方参加设计联络会议人员的当地交通、工作午餐的费用。
3、买方擦家会议人员的自买方所在地来往设计联络会议所在地的交通、住宿、交通保险等费用由卖方承担。
4、与卖方提供产品有接口的供货商参加设计联络费用，由该供货商自行负责。
5、对提供卖方主要配套产品供货商的考察费用。
由卖方负责,具体在合同谈判时确定。
6、如合同中有不同的费用分摊描述，则以合同描述为准。
第三章设计联络的阶段和内容第八条在招标文件中应明确一下内容(包含但不限于):1、设计联络目的。
2、设计联络计划安排(次数、所在地、时间<工作日>等)3、每次设计联络的内容。
首次设计联络会会议纪要2022年XX月XX日（星期三）在XXX公司二楼会议室召开了风电场项目（以下简称本项目）首次设计联络会。
XXXXXX等单位领导和相关人员参加本次会议。
各单位经过讨论后明确本项目设计提资、设计边界条件及资料的提资要求等。
会议内容经整理、汇总，形成会议纪要如下：一、机位布置及微观选址部分：1、设计单位确认以可研收口机位坐标作为本项目开展后续工作的依据，XX月XX日提供书面机位的坐标及布置图。
主机厂家根据设计单位提供的机位布置图确认微观选址复核报告和安全性复核成果。
二、塔筒部分：1、主机厂家于XX月XX日前提供本项目塔筒备料图、技术要求，XX月XX日前提供电子版塔筒制造图纸。
2、塔筒厂家根据主机厂家提供的锚栓组件技术要求和设计单位的基础设计方案，确定锚栓组件生产厂家，并尽快开展锚栓组件的设计工作。
三、基础设计部分：1、主机厂家于XX月XX日前根据提资清单（详见附件）提交本项目盖章版资料，并在上述荷载资料注明适用于XXX风电场项目。
2、设计单位根据主机厂家提资，尽快安排基础设计。
四、电气部分：1、风机监控系统主机柜的尺寸和颜色由业主单位统一确定，确保升压站内机柜设备尺寸和颜色统一。
2、主机厂家复核塔筒内电缆采用母线排或电缆母线排方案。
五、道路与机位平台：1、机位安装平台尺寸应结合项目实际地形进行设计，建议平台面积参考主机厂家提供的技术要求。
六、集电线路1、初步讨论集电线路地埋和架空方案的对比，设计单位于XX月XX日前到现场踏勘后确定集电线路设计路径。
七、升压站1、升压站进站道路按照可研收口版总平面布置图设计。
升压站设计方案由总承包单位审核反馈意见后开展施工图设计。
2、XXX单位于XX月XX日前提供设备技术规范书模版。
设计单位于XX月XX日前提供主变、箱变、开关柜（含预制舱）、接地变、GIS设备、场区集电线路设备等电气设备招标技术规范书。
八、文件提交清单：参加会议人员名单（后附会议签到表）：。
代表联络活动方案
活动目的
本活动旨在加强各部门之间的联系与沟通，促进团队合作，提高工作效率和工
作质量。
活动时间与地点
活动计划于每月第一个周五下午2点在公司大会议室举行，具体时间视情况而定。
活动内容
1.分享交流
–每月一位代表介绍所在部门的工作重点、近期成就和困难挑战，并分享解决方案。
–其他代表可提出建议和意见，互相学习、交流经验，促进部门间的互动与合作。
2.团队活动
–每月安排一项团队建设活动，如团队拼图比赛、团队跳绳挑战等，增强团队凝聚力。
3.反馈机制
–每月底收集代表们对活动的反馈意见与建议，及时调整和改进活动方案。
活动预算
根据活动内容与规模，初步预算定为每次活动花费在500-1000元左右，具体
费用在活动筹备阶段确定。
活动效果评估
1.活动结束后，进行满意度调查，了解参与人员对活动的满意度与改进
意见。
2.通过部门间的工作配合情况来评估活动的效果，如工作沟通更加顺畅、
问题处理更加高效等。
活动执行团队
活动执行团队分为筹备团队和执行团队，由各部门的代表组成，由组长负责具
体协调和执行。
结束语
经过代表联络活动的举办，相信可以更好地促进团队内部的合作与沟通，为公司的长远发展打下更坚实的基础。
以上是代表联络活动方案的具体内容，欢迎各部门代表提出宝贵意见和建议，共同努力使活动取得圆满成功！。
工程设计联络实施方案模板1. 项目背景1.1 项目名称：XXX工程1.2 项目地点：XX省XX市1.3 项目概况：本项目是关于XXX的工程设计，主要包括XXX、XXX、XXX等内容，旨在XXX。
2. 项目目标2.1 项目总目标：本项目旨在XXX，提供XXX服务，满足XXX需求。
2.2 具体目标：具体目标包括XXX、XXX、XXX等。
3. 项目范围3.1 项目边界：本项目边界为XXX。
3.2 主要内容：本项目包括XXX、XXX、XXX等内容。
4. 项目组织4.1 项目组织架构：本项目组织结构为XXX，包括项目经理、设计人员、实施人员等。
4.2 职责分工：各成员的具体职责为XXX。
5. 项目时间计划5.1 项目启动时间：XX年XX月XX日5.2 项目结束时间：XX年XX月XX日5.3 里程碑节点：XXX5.4 任务分解：具体任务分解为XXX。
6. 项目风险与对策6.1 风险分析：本项目可能面临的风险包括XXX、XXX、XXX等。
6.2 风险应对：对于每一种风险，制定相应的应对措施，如XXX、XXX、XXX等。
7. 资源需求7.1 人力资源：本项目需要XXX人才，包括XXX、XXX等。
7.2 物资资源：本项目需要XXX物资，包括XXX、XXX等。
7.3 资金资源：本项目需要XXX资金支持，具体金额为XXX。
8. 实施方案8.1 工程设计：本项目工程设计包括XXX、XXX、XXX等。
8.2 实施步骤：具体实施步骤为XXX。
8.3 质量控制：本项目需进行XXX质量控制措施，确保项目顺利实施。
9. 安全与环保9.1 安全措施：本项目需遵守相关安全规定，采取XXX安全措施。
9.2 环保措施：本项目需遵守相关环保要求，采取XXX环保措施。
10. 其他事项10.1 监管与评估：本项目需由XXX进行监管和评估。
10.2 项目交流：本项目需要与XXX进行交流与协作。
11. 实施计划11.1 调研阶段：XX年XX月XX日-XX年XX月XX日11.2 设计阶段：XX年XX月XX日-XX年XX月XX日11.3 实施阶段：XX年XX月XX日-XX年XX月XX日12. 风险评估与管理12.1 风险预测：XX年XX月XX日12.2 风险评估：XX年XX月XX日12.3 风险管理：XX年XX月XX日13. 实施监督13.1 监督部门：XXX部门13.2 监督频次：每XX个月14. 实施效果评估14.1 评估方法：XXX14.2 评估时间：XX年XX月XX日15. 实施总结与反馈15.1 总结：XX年XX月XX日15.2 反馈：XX年XX月XX日16. 结束语16.1 备注：本实施方案为XXX工程设计的实施指导，实施过程中如有问题，请及时与XX联系。
设计联络实施方案设计联络实施方案一、背景和目标随着全球经济一体化的发展，企业间的联系与合作变得越来越紧密。
设计联络是一种有效的方式，通过将不同企业的设计团队连接在一起，共同合作并分享创新思想，以实现各方的目标。
本文旨在提出一个设计联络实施方案，以促进企业间的设计合作和创新。
二、实施步骤和方法1. 确定合作目标：首先，需要明确设计联络的目标。
是为了提供更好的设计服务？还是通过合作创造新的产品或服务？明确目标有助于确定后续的实施步骤和方法。
2. 建立合作关系：通过与潜在的合作伙伴联系，建立合作关系。
可以通过组织会议、参加展览会或与设计界专业组织合作等方式来寻找合适的合作伙伴。
建立合作关系需要双方的共识和承诺，因此，需要进行充分的沟通和谈判。
3. 制定工作计划：确定合作项目的具体内容和时间表。
根据合作目标，制定可行的工作计划，并明确每个合作伙伴的责任和任务。
同时，建议设立一个项目管理员，负责协调各方的工作，并及时解决可能出现的问题。
4. 设计共享平台：建立一个设计共享平台，以便合作伙伴可以更好地分享和交流设计思想和资源。
该平台可以通过互联网或内部网络实现，可以包括设计文档、图纸、模型等各种设计资源。
设计共享平台可以促进合作伙伴之间的交流和合作，提高工作效率和质量。
5. 设计评估和改进：在合作项目完成后，进行设计评估和改进。
通过评估设计的效果和成果，找出不足之处，并提出改进建议。
这有助于提高合作伙伴的设计能力和水平，为未来的合作项目提供更好的基础。
三、预期效果和措施1. 提升设计能力：通过与其他企业的设计团队合作，可以借鉴他们的设计理念和经验，提升自己的设计能力。
同时，通过与合作伙伴的交流和合作，培养团队合作意识和创新精神。
2. 加快产品创新：通过设计联络，可以吸收其他企业的创新思想和技术，加快产品创新和市场推广的速度。
合作伙伴之间的互动和交流有助于发现新的设计理念和市场机会。
3. 提高工作效率：通过建立设计共享平台，可以实现设计资源的共享和交流，提高工作效率。

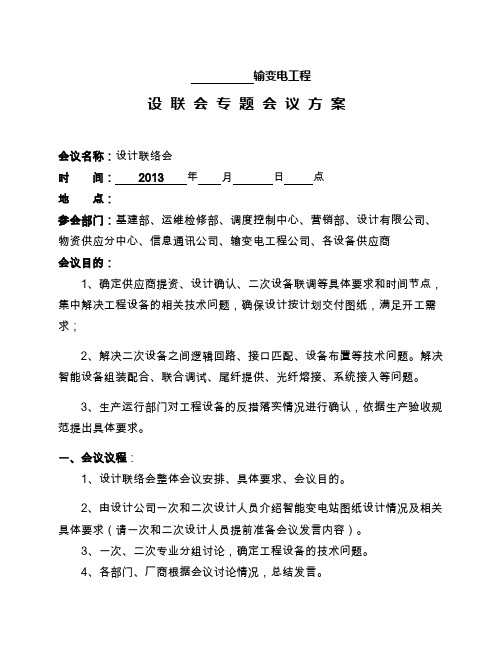

输变电工程设联会专题会议方案会议名称：设计联络会时间：2013 年月日点地点：参会部门：基建部、运维检修部、调度控制中心、营销部、设计有限公司、物资供应分中心、信息通讯公司、输变电工程公司、各设备供应商会议目的：1、确定供应商提资、设计确认、二次设备联调等具体要求和时间节点，集中解决工程设备的相关技术问题，确保设计按计划交付图纸，满足开工需求；2、解决二次设备之间逻辑回路、接口匹配、设备布置等技术问题。
解决智能设备组装配合、联合调试、尾纤提供、光纤熔接、系统接入等问题。
3、生产运行部门对工程设备的反措落实情况进行确认，依据生产验收规范提出具体要求。
一、会议议程：1、设计联络会整体会议安排、具体要求、会议目的。
2、由设计公司一次和二次设计人员介绍智能变电站图纸设计情况及相关具体要求（请一次和二次设计人员提前准备会议发言内容）。
3、一次、二次专业分组讨论，确定工程设备的技术问题。
4、各部门、厂商根据会议讨论情况，总结发言。
5、组织设计单位整理出版会议纪要，与会人员进行会议纪要确认。
二、会议讨论的主要内容及要求：（一）确定工程进度的重要完成时间节点1、智能站后台供应商、保护供应商及其他一次、二次设备供应商确定年月日前完成全部设计及图纸确认工作；2、主要二次设备供应商（保护供应商）于年月日前完成生产、研发工作，并将联调设备发货至智能站后台供应商；3、本工程于年月日前在智能站后台供应商完成装置调试、系统联调、后台工厂验收工作；4、年月日由智能站后台供应商提供设备联调方案；（二）确定工程相关单位在指定日期前需要完成的工作1、全部二次供应商于年月日前提供图纸、虚端子给设计公司；2、全部一次供应商年月日前提供设备图纸给设计院；3、主要二次设备供应商年月日前提供ICD文件给集成商（）；4、设计院年月日前完成图纸确认；5、设计院年月日前完成虚端子关联给集成商；6、智能站后台供应商、保护供应商于年月日前提供光缆布置清册；7、智能站后台供应商于年月日前提供工厂联调方案；（三）设计人员关于设计联络会议题电气一次部分电气一次联系人:（1）主变压器1、厂家需在主变上预留低压侧铜管母支架的支撑点。
设计联络方案
买方可在合同签订后的任何时间派技术人员到工厂考察其工作。
了解买方为设备所做的设计工作。
同时探讨用户需求书的技术设计中可能出现的问题。
技术部将提供必需的技术文件和适当的工作条件。
设计联络会议在我司内进行，主要内容为：
（1）完整地介绍产品的技术来源、设计思想，以证明所引进的技术是可靠的。
（2）介绍整机结构和主要部件（包括电气设计、电气部件、控制器）的设计是否符合国家最新标准和用户需求。
（3）编制下表，供买方审查、确认。
（5）介绍详细的培训计划和教材。
（6）双方认为需要讨论的其它内容。
（7）对会议结果形成会议纪要，双方签字，共同执行。
设计联络会议之外的联络：在直到最终验收完成的合同执行期内，我方可随时答复买方提出的合同范围的技术问题，并提供执行合同所需的技术数据、技术文件和图纸等。
设计联络不取代本公司的设计信用质量。
输变电工程设联会专题会议方案会议名称：设计联络会时间：2013 年月日点地点：参会部门：基建部、运维检修部、调度控制中心、营销部、设计有限公司、物资供应分中心、信息通讯公司、输变电工程公司、各设备供应商会议目的：1、确定供应商提资、设计确认、二次设备联调等具体要求和时间节点，集中解决工程设备的相关技术问题，确保设计按计划交付图纸，满足开工需求；2、解决二次设备之间逻辑回路、接口匹配、设备布置等技术问题。
解决智能设备组装配合、联合调试、尾纤提供、光纤熔接、系统接入等问题。
3、生产运行部门对工程设备的反措落实情况进行确认，依据生产验收规范提出具体要求。
一、会议议程：1、设计联络会整体会议安排、具体要求、会议目的。
2、由设计公司一次和二次设计人员介绍智能变电站图纸设计情况及相关具体要求（请一次和二次设计人员提前准备会议发言内容）。
3、一次、二次专业分组讨论，确定工程设备的技术问题。
4、各部门、厂商根据会议讨论情况，总结发言。
5、组织设计单位整理出版会议纪要，与会人员进行会议纪要确认。
二、会议讨论的主要内容及要求：（一）确定工程进度的重要完成时间节点1、智能站后台供应商、保护供应商及其他一次、二次设备供应商确定年月日前完成全部设计及图纸确认工作；2、主要二次设备供应商（保护供应商）于年月日前完成生产、研发工作，并将联调设备发货至智能站后台供应商；3、本工程于年月日前在智能站后台供应商完成装置调试、系统联调、后台工厂验收工作；4、年月日由智能站后台供应商提供设备联调方案；（二）确定工程相关单位在指定日期前需要完成的工作1、全部二次供应商于年月日前提供图纸、虚端子给设计公司；2、全部一次供应商年月日前提供设备图纸给设计院；3、主要二次设备供应商年月日前提供ICD文件给集成商（）；4、设计院年月日前完成图纸确认；5、设计院年月日前完成虚端子关联给集成商；6、智能站后台供应商、保护供应商于年月日前提供光缆布置清册；7、智能站后台供应商于年月日前提供工厂联调方案；（三）设计人员关于设计联络会议题电气一次部分电气一次联系人:（1）主变压器1、厂家需在主变上预留低压侧铜管母支架的支撑点。
工程施工推进联络会议是一种针对工程施工过程中的各个环节进行协调、沟通和推进的重要会议。
为了确保会议的顺利进行,以下是一份工程施工推进联络会议的格式,供参考。
一、会议主题工程施工推进联络会议二、会议时间2022年8月10日(星期二)上午9:00-11:00三、会议地点公司会议室四、参会人员1. 工程施工项目经理2. 工程施工施工单位负责人3. 工程施工设计单位负责人4. 工程施工监理单位负责人5. 相关政府部门代表6. 公司相关部门负责人五、会议议程1. 工程进展情况汇报(1)项目经理汇报工程整体进展情况,包括已完成工程量、未完成工程量、工程进度是否符合计划等。
(2)施工单位负责人汇报施工进展情况,包括施工人员配置、施工材料供应、施工设备情况、施工中存在的问题及解决措施等。
(3)设计单位负责人汇报设计进展情况,包括设计文件完成情况、设计变更情况、设计中存在的问题及解决措施等。
(4)监理单位负责人汇报监理进展情况,包括工程质量、安全、进度等方面的监理情况,以及发现的问题及整改情况等。
2. 存在的问题及解决措施(1)针对上述汇报中存在的问题,参会人员展开讨论,共同分析问题产生的原因,并提出解决方案。
(2)针对解决方案,参会人员进行投票表决,达成一致意见后进行实施。
3. 工程进度计划及任务分配(1)项目经理汇报工程进度计划,包括工程整体进度计划、分阶段进度计划等。
(2)针对工程进度计划,参会人员讨论并提出修改意见,最终确定工程进度计划。
(3)根据工程进度计划,分配各单位的任务,明确各单位的职责和任务完成时间。
4. 其他事项(1)政府部门代表发言,对工程施工进行指导和监督。
(2)公司相关部门负责人发言,对工程施工进行支持和配合。
(3)参会人员对工程施工推进联络会议的召开进行总结,并提出改进意见。
六、会议结束1. 会议主持人对本次会议的召开进行总结,并对参会人员的积极发言表示感谢。
2. 参会人员签字确认会议记录。
工程设计联络实施方案背景在工程设计中，涉及到众多不同领域的专业知识和技术。
为了保证工程设计的顺利进行，需要建立起设计者与施工方之间的联络机制，确保设计理念和方案被有效传递和实施，同时也能及时解决工程实际情况中的问题，以提高工程质量和效率。
目标建立一种可行的、高效的方案，以便设计者和施工方之间能够进行良好的沟通和协作，确保工程设计的高质量实施和最终成功完成。
方案在设计和实施期间，不同角色的工程师和相关人员可以分别从不同的层面参与到工程设计联络实施计划中。
1. 工程设计管理层面在工程设计管理层面，建立一个强有力的项目经理团队。
项目经理应该具有广泛且丰富的工程设计经验以及必要的管理能力。
在项目的设计与实施过程中，项目经理应该与项目各方面人员进行沟通和协作。
项目经理的主要任务是负责安排和组织设计人员的工作，确保设计进度及时完成，并进行相关信息记录和反馈。
2. 工程设计组层面在工程设计组层面，将设计人员分组，每组由一名负责人组成，并负责处理和解决组内各种技术和管理方面的问题。
同时，为了提高效率，需要建立起一个设计人员之间的知识共享和创新的机制，以进一步提高设计的质量和效率。
3. 施工方层面在施工方层面，建立一个专门的施工团队，负责工程施工的具体操作，并与工程设计人员建立联系和沟通渠道。
因施工过程中难免会遇到缺陷或问题，因此，施工队应及时向工程设计组反馈问题和意见。
此时，工程设计组应及时响应并对问题进行解决。
工程设计联络实施方案的优点1. 使企业和客户双方清楚了解项目工程设计联络实施方案帮助企业和客户了解项目的全貌：结构设计和施工的整体规划，设计人员分布，施工工人数量计划，及各项工程的时间表。
这些信息的提供对客户和施工方都很重要。
实施方案将为设计商提供一个有利的桥梁来向客户和施工方阐明方案，并在实施过程中保持启示。
2. 提高了工程设计和施工效率工程设计联络实施方案在设计和实施时均起到了提高效率的作用。
设计团队之间可以共享信息，避免重复利用，从而避免出现错误。
输变电工程设联会专题会议方案会议名称：设计联络会时间：2013 年月日点地点：参会部门：基建部、运维检修部、调度控制中心、营销部、设计有限公司、物资供应分中心、信息通讯公司、输变电工程公司、各设备供应商会议目的：1、确定供应商提资、设计确认、二次设备联调等具体要求和时间节点，集中解决工程设备的相关技术问题，确保设计按计划交付图纸，满足开工需求；2、解决二次设备之间逻辑回路、接口匹配、设备布置等技术问题。
解决智能设备组装配合、联合调试、尾纤提供、光纤熔接、系统接入等问题。
3、生产运行部门对工程设备的反措落实情况进行确认，依据生产验收规范提出具体要求。
一、会议议程：1、设计联络会整体会议安排、具体要求、会议目的。
2、由设计公司一次和二次设计人员介绍智能变电站图纸设计情况及相关具体要求（请一次和二次设计人员提前准备会议发言内容）。
3、一次、二次专业分组讨论，确定工程设备的技术问题。
4、各部门、厂商根据会议讨论情况，总结发言。
5、组织设计单位整理出版会议纪要，与会人员进行会议纪要确认。
二、会议讨论的主要内容及要求：（一）确定工程进度的重要完成时间节点1、智能站后台供应商、保护供应商及其他一次、二次设备供应商确定年月日前完成全部设计及图纸确认工作；2、主要二次设备供应商（保护供应商）于年月日前完成生产、研发工作，并将联调设备发货至智能站后台供应商；3、本工程于年月日前在智能站后台供应商完成装置调试、系统联调、后台工厂验收工作；4、年月日由智能站后台供应商提供设备联调方案；（二）确定工程相关单位在指定日期前需要完成的工作1、全部二次供应商于年月日前提供图纸、虚端子给设计公司；2、全部一次供应商年月日前提供设备图纸给设计院；3、主要二次设备供应商年月日前提供ICD文件给集成商（）；4、设计院年月日前完成图纸确认；5、设计院年月日前完成虚端子关联给集成商；6、智能站后台供应商、保护供应商于年月日前提供光缆布置清册；7、智能站后台供应商于年月日前提供工厂联调方案；（三）设计人员关于设计联络会议题电气一次部分电气一次联系人:（1）主变压器1、厂家需在主变上预留低压侧铜管母支架的支撑点。
2、主变就位后，低压侧b相套管尽量能与穿墙套管b相中心线在一条直线上。
3、泡沫消防对变压器有何要求4、变压器低压、中压均要带支架。
5、放油阀改为铜球阀，并带向下导油管。
6、散热器、蝶阀、法兰要短接；瓦斯设不锈钢护罩；铁心及夹件接地引下线至下油箱7、变压器颜色：海灰B05。
8、加装本体储油柜呼吸器。
9、油坑尺寸为14m×10m，厂家提供变压器应保证安装就位后各侧边缘至油坑壁的距离不小于1m。
（2）电容器成套装置1、电容器成套装置电抗器采用后置叠装，加强绝缘。
2、尺寸满足要求3、厂家提供热缩套4、网门开在隔离开关对侧（3）开关柜10kV保护装置就地安装，开关柜厂家配齐10kV保护装置的附件。
10kV开关柜电容器出线、主进、母联开关整体老练试验由厂家负责，并提供老练试验报告。
按照反错要求，10kV柜内电气距离必须满足125mm的电气距离。
配检修小车（1000mm）1面，检修小车（800mm）1面，接地小车（800mm,1250A）1面，接地小车（1000mm,4000A）1面,验电小车（800mm）1面，验电小车（1000mm）1面开关柜备品备件：行程开关5个，分合闸线圈各3个。
（4）接地变及消弧线圈满足技术规范书相关参数（5）110 kV GIS110kV采用户外GIS设备，采用双层架空出线，较常规户外GIS设备在外形上有所不同，厂家应充分研究招标文件中所附GIS平、断面图,合理布局GIS内各设备元件。
保证GIS间隔尺寸与招标文件中的一致。
110GIS主变进线套管要缩小一米，因为主检修通道缩小了1米。
（6）220kV GIS220kV采用户外GIS设备，采用千鸟型出线，较常规户外GIS设备在外形上有所不同，厂家应充分研究招标文件中所附GIS平、断面图,合理布局GIS内各设备元件。
保证GIS间隔尺寸与招标文件中的一致。
（7）中性点成套装置126kV中性点成套装置支架高度不得低于4.5m，72.5kV中性点成套装置支架高度不得低于3.5m。
以满足安全净距。
具体尺寸以设计单位提供最终确认图纸为准。
武强变二次部分电气二次联系人:（一）二次屏柜及配线总的要求：1.本工程二次屏柜集中布置于二次设备室，屏柜采用普通柜子，屏体尺寸2260mm*800mm*600mm（高*宽*深）（另说明监控系统中数据服务器、综合应用服务器、图形网关机柜屏体尺寸采用2260mm*1000mm*600mm），颜色GSB05-1426-2001 77号GY09冰灰橘纹，面向屏体左门轴，前后带门楣，内嵌式。
屏顶设小母线架15对，并配置直径8毫米的铜棒。
（二）保护组柜要求1、220kV线路保护柜：220kV线路保护1+220kV线路保护2+测控装置+电能表+过程层交换机1+过程层交换机2组柜1面。
屏柜由第一套线路保护柜厂家提供。
第一套保护采用专用光纤通道，第二天保护采用复用通道，2回线2套通道接口装置合组1面柜。
2、220kV母联保护柜：220kV母联保护1+过程层交换机1+220kV母联保护2+过程层交换机2+测控装置组柜1面。
3、220kV母线保护柜：220kV母线保护1组柜1面；220kV母线保护2组柜1面。
4、110kV线路保护柜：110kV线路1保护测控装置+110kV线路2保护测控装置+过程层交换机+110kV线路1电能表+110kV线路2电能表组柜1面。
5、110kV分段保护柜：110kV分段（1M-3M）保护测控装置+110kV分段（2M-3M）保护测控装置+过程层交换机组柜1面。
6、主变保护：主变保护1+主变测控（高压侧）+主变测控（非电量）+高压侧过程层交换机1+中压侧过程层交换机1组柜1面。
主变保护2+主变测控（中压侧）+主变测控（低压侧）+高压侧过程层交换机2+中压侧过程层交换机2组柜1面。
7、10kV保护、测控、计量多合一装置，分散就地布置于开关柜。
（三）计算机监控系统1.站控层设备组屏原则：序号名称所含设备备注1 操作台监控主机显示器2台激光网络打印机1台2工位操作台1套（含桌椅）组合式显示器支架监控主机（含微机五防功能）2台2 数据通信网关机柜I区远动网关机2台，通信规约：IEC870-5-104II区远动网关机1台，通信规约：IEC870-5-104III/IV区数据通信网关机1台，通信规约：IEC870-5-104调制解调器2台模拟通道防雷器4台数字通道防雷器4台交换机4台（甲供）屏体1面3 数据服务器柜数据服务器1台机架式显示器1台屏体1面4 图形网关机屏图形网关机（I/II区）2台机架式显示器1台屏体1面5 综合应用服务器综合应用服务器1台防火墙2台正向隔离装置2台反向隔离装置2台屏体1面6 站控层交换机柜站控层中心交换机2台（甲供）站控层交换机2台（甲供）屏体1面7 220kV过程层中心交换机过程层中心交换机（百兆、16多模光口）2台，预留远景2台（甲供）屏体1面8 110kV过程层中心交换机过程层中心交换机（百兆、16多模光口）2台，预留远景2台（甲供）屏体1面站控层设备采用SNTP网络对时，间隔层设备采用IRIG-B对时方式。
2.间隔层设备组屏原则序号名称所含设备备注1 公用及10kV母线测控柜测控装置3台光纤配线架及尾纤满足终期配置屏体1面2 220kV。
110kV母线测控柜220kV母线测控装置1台110kV母线测控装置1台光纤配线架及尾纤屏体1面3 主变测控测控装置4台详见保护组柜方案4 220kV测控测控装置2台详见保护组柜方案5 110kV部分保护测控装置6台详见保护组柜方案6 10kV部分10kV线路保护测控计量多合一装置6台10kV电容器保护测控计量多合一装置3台10kV站变保护测控计量多合一装置2台10kV分段保护测控装置1台（含备投功能）10kV电压并列装置1台（四）主变保护1、与监控厂家配合，明确组柜方案。
2、变压器电量保护按双重化配置，每套保护包含完整的主、后备保护功能。
主变压器保护直接采样，直接跳各侧断路器；主变压器保护跳母联、分段断路器及闭锁备自投、启动失灵等可采用GOOSE 网络传输。
主变压器保护可通过GOOSE网络接收失灵保护跳闸命令，并实现失灵跳变压器各侧断路器。
3、非电量保护采用就地直接电缆跳闸，信息通过本体智能终端上送过程层GOOSE 网络。
（五）低周低压减载：1、低周实现直采220kV母线电压网跳10kV出线的功能，跳闸延时满足规程要求。
2、装置功能、出口压板按照终期规模配置。
（六）GIS1、220kV、110kV采用GIS设备，断路器、隔离开关、接地刀闸等之间的防误操作闭锁由“完善的电气闭锁实现”。
2、汇控柜的散热及防护满足柜内二次设备的要求。
（七）10kV开关柜1、主变进线开关智能终端、合并单元由本厂家提供，10kV分段开关配置智能终端、合并单元由本厂家提供，按照国网通用设计(2011年版)智能变电站部分要求，主变进线双套配置。
分段间隔的合并单元智能终端采用合一的装置，并配置光纤配线架等相应配件。
2、开关柜温湿度控制可实现手动长投。
3、接收变电站监控系统厂家的保护测控装置、交换机厂家的间隔层交换机并配线安装。
4、提供10kV断路器的二次原理接线图，采用断路器机构内置防跳，储能电源AC220V，控制电源DC220V。
5、柜顶小母线采用直径8mm的铜棒，两侧支架，柜间有连线。
6、主进间隔保护级CT放置于母线侧。
（八）变压器1、本体智能终端兼非电量保护（非电量保护、本体智能终端采用二合一）由本家提供，由变压器厂家负责安装接线，并配置光纤配线架等相应配件。
2、本体智能柜的技术标准参照国家电网公司《智能变电站智能控制柜技术规范》（Q/GDW430-2010）。
3、需提供有载调压机构、档位控制器、油温显示器的图纸，并将有载调压控制器就地安装于本体智能柜中。
4、取消主变本体上面的端子箱，将主变本体元件的信号直接接至主变本体智能箱，要求电缆为铠装、屏蔽、防油电缆。
5、主变本体智能箱的散热及防护需满足箱内保护装置的运行要求。
6、油温表输出铂电阻给本体终能终端。
（九）中性点隔离：1、电动机电压AC380V，控制电压DC220V。
2、机构箱内的驱潮加热电阻要求使用空开手动控制，不设置温湿度控制器。
（十）、智能辅助控制系统：按照本站的平面布置完成视频子系统、安全警卫子系统、门禁子系统、环境监测子系统、智能灯光、消防、火灾报警子系统所需预留埋管的设计图纸。
（十一）、智能一体化电源系统：系统应符合Q/GDW 383—2009《智能变电站技术导则》中第8.4 条、Q/GDW 393—2009《110（66）kV～220kV 智能变电站设计规范》中第6.3.4 条的规定，各电源应进行一体化设计、一体化配置、一体化监控，其运行工况和信息数据能够上传至远方控制中心，能够实现就地和远方控制功能，能够实现站用电源设备的系统联动。
