SH系列管道等级表说明1 主题内容与适用范围1.1 主题内容本等级表规定了石油化工企业工艺装置及系统工程中金属管道设计的器材应用。
1.2 适用范围本等级表适用于石油化工企业工艺装置及系统工程中金属管道设计的器材选用，对改扩建项目可参照执行。
本等级表上册部分采用SH标准体系系列。
本等级表不适用于管道支架、隔热结构及非金属管道、铸铁管道和长输管道的设计。
2 主要引用标准2.1 国内标准SH3059 《石油化工企业管道设计器材选用通则》SH3401 《管法兰用石棉橡胶板垫片》SH3402 《管法兰用聚四氟乙烯包复垫片》SH3403 《管法兰用金属环垫》SH3404 《管法兰用紧固件》SH3405 《石油化工企业钢管尺寸系列选用规定》SH3406 《钢制管法兰》SH3407 《管法兰用缠绕式垫片》SH3408 《钢制对焊无缝管件》SH3409 《钢板制对焊管件》SH3410 《锻钢制承插焊管件》GB699 《优质碳素结构钢技术条件》GB/T 14626 《锻钢制螺纹管件》GB1220 《不锈钢棒》GB1221 《耐热钢棒》GB1591 《低合金结构钢》GB/T14976 《不锈钢无缝钢管》GB/T3091 《低压流体输送用镀锌焊接钢管》GB/T3092 《低压流体输送用焊接钢管》GB3077 《合金结构钢技术条件》GB3274 《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB4237 《不锈钢热轧钢板》GB5310 《高压锅炉用无缝钢管》GB3087 《低中压锅炉用无缝钢管》GB6479 《高压化肥设备用无缝钢管》GB6654 《压力容器用碳素钢和低合金钢厚钢板》GB8163 《输送流体用无缝钢管》GB9948 《石油裂化用无缝钢管》GB12771 《流体输送用不锈钢焊接钢管》SY/T5036 《承压流体输送用螺旋缝埋弧焊钢管》SY/T5037 《一般低压流体输送用螺旋缝埋弧焊钢管》40B116.1 《钢制大外径管件》40B117.1 《石油化工企业大外径管道用过滤器》2.2 国外标准2.2.1 ANSI, ANSI/ASME or ASMEB1.1 Unified Inch Screw ThreadsB1.20.1 Pipe Threads, General Purpose(Inch)B16.5 Pipe Flanges and Flanged FittingsB16.9 Factory-Made Wrought steel Buttwelding FittingsB16.10 Face-to-Face and End-to-End Dimensions of ValvesB16.11 Forged steel Fittings,Socket-welding andThreadedB16.20 Ring-Joint Gaskets and Grooves for SteelPipeB16.25 Buttwelding EndsB16.34 Valves-Flanged, Threaded and Welding EndB31.3 Chemical Plant and Petroleum Refinery PipingB36.10M Welded and Seamless Wrought steel PipeB36.19M Stainless Steel Pipe2.2.2 API594 Wafer Check Valves599 Steel and Ductile Iron Plug Valve600 Steel Gate Valves-Flanged and Buttwelding End601 Metallic Gaskets for Raised-Face Pipe Flanges and Flanged Connections602 Compact Steel Gate Valves603 Class150,Cast,Corrosion-Resistant Flanged-End Gate Valve605 Large-Diameter Carbon Steel Flanges609 Butterfly Valves,Lug-type and Wafer-Type941 Steels for Hydrogen Service at Elevated Temperatures and Pressures in PetroleumRefineries And Petrochemical Plants6D Spec. for Line Valves5L Spec. for Line Pipe2.2.3 ASTMA105 Carbon Steel ForgingsA106 Seamless Carbon Steel PipeA182 Alloy Steel Forged or Rolled PartsA193 Alloy Steel BoltingA194 Carbon and Alloy Steel NutsA216 Carbon Steel CastingA217 Alloy Steel CastingA234 Piping Fitting of Wrought Carbon Steel and Alloy Steel for Moderate and ElevatedTemperaturesA312 Stainless Steel Pipe,Seamless or WeldedA335 Seamless Ferric Alloy Steel PipeA351 Stainless Steel CastingsA403 Wrought Austenitic Stainless Steel Piping FittingA453 Alloy Steel Bolting3 管道等级代号3.1 管道等级代号由三个单元组成,其表示方式如下:2 A 1第三单元（数字）为顺序号第二单元(字母)为材质第一单元(数字)为压力等级3.2第一单元用阿拉伯数字表示管道法兰、管件及阀门的公称压力等级,见表1，表11 2 3 4 5 6 7 8 9PN(MPa) 1.0 2.0 5.0 6.8 10.0 15.0 25.0 42.0CL. 150 300 400 600 800 900 1500 25003.3第二单元用英文字母表示管道的主要材质A: Q235B,Q235A K: TP321B: 20#,16Mn L: 0Cr18Ni9,0Cr19Ni9, 0Cr18Ni9TiC: 20#,16Mn M:D: C.S(A105,A106) N: TP316,TP316L, TP304H, TP304LE: C-0.5Mo P: MONELF: 1.25Cr-0.5Mo Q: INCONELG: 2.25Cr-1Mo R: INCOLOYH: 1Cr5Mo,5Cr-0.5Mo，S: HASTELLOY15CrMo3.4. 第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时,不同设计条件下的顺序号。
一、管件材料特性（一）管件种类1、弯头，包括热压弯头、推制弯头、焊制弯头、模锻弯头、冷压弯头等。
2、三通，包括锻制三通、锻焊三通、各种加强型式的焊制三通、球形锻焊三通、热压三通、冷挤压三通、接管座等。
3、异径管，包括锻制异径管、钢管模压异径管、钢板焊制异径管等。
4、封(堵)头，包括椭球形封头、球形封头、锥形封头、对焊堵头、平焊堵头、带加强筋焊制堵头等。
5、法兰：平焊法兰、对焊凹凸法兰等（如下图）结构图：法兰剖面图密封面参数法兰结构图平焊法兰平焊法兰对焊法兰承插焊法兰螺纹法兰法兰盖对焊环松套法兰平焊环松套法兰（二） 管件的作用1、三通：主要用于电站汽水管道主管和支管的连接件，起分流连接作用。
2、弯头：用于电站管道、核电、石化、天然气、热网、冶金等行业的管路连接件，用于输送不同温度、压力的水、汽及其它介质的管路转弯处，产品结构简单、合理、形状准确、介质流通阻力小，是管道的转向连接件。
3、异径管：主要用于口径不同的管道连接，起到异径连接作用。
4、法兰：主要用于连接管路并保持管路密封性能，便于某段管路的更换，便于拆开检查管路情况，便于某段管路的封闭。
（三） 管件基本生产流程选材—截料—制作（包括压制、推制、焊制、冷拔等等）—热处理—硬度检测—外型处理—产品检验（包括光谱检验、探伤、超声波检验、磁粉检验等等）。
（四） 管件市场分析目前，从电站管件行业的市场行情看，四大管道的材料主要来源于进口，主要进口制造商为德国的曼内斯曼公司和EEC 公司，美国的威曼·高登公司，日本的住友公司。
电站用四大管道高压管件主要生产企业有北京的富通，天津的金鼎，阜新电力修造厂和后发展起来的河北宏润重工集团有限公司沈阳东管电力科技集团有限公司等厂家。
在管件类的众多生产厂家中，普遍存在的“通病”是成品的检验方面，由于此程序会造成管件成本的增加，所以大部分管件生产商省略此程序，某些厂家由于多年的库存积压，造成产品生锈、腐蚀，他们并不放弃这些“废品”，而是将其进行抛光、打磨，降低压力等级来出售。
管件常识（弯头、法兰、三通）管道、管件分类及常识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头xx 时要用xx，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表xx的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是xx，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。
2.1 钢中常见化学元素：各种钢中占多数百分比的为xx（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si （硅）Mn （锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V （钒）等等。
一般情况下，其中P，S为杂质成份，越低钢材质量越好。
2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢：其中合金元素只有C，Si，Mn，P，S五种，其按照P，S杂质含量高低，又分为普碳钢(P，S 一般≤0.040%)和优碳钢(P，S一般≤0.03%)常见钢种有：普碳钢：Q.Q235BF.优碳钢：20#.45#.16Mn等。
这种钢强度及韧性一般，不耐腐蚀，可用于要求不高的场合，成本最低.⑵合金钢：除碳钢中含有的5种元素以外，还添加了10%以下的Cr Mo V 等元素，常见的钢种有：15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比，合金钢强度更高，耐温性能也提高，但抗腐蚀性能仍较差，因此，合金钢通常用于腐蚀不大的高温高压场合，如锅炉用钢，电厂热蒸汽输送等等，使用成本处于中等水平.⑶不锈钢：通常是在碳钢基础上.增加了高比例的Cr，Ni等合金而成，含量比例可达20%以上。
第四部分法兰、插板、垫环、8字盲板一．法兰常识：法兰是管道中起连接作用的重要部分，种类多，标准繁杂。
由于其主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定）：一般地讲，低压系统（PN<2.5MPA）采用平焊或板式法兰，普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰，RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封。
在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。
二．法兰的类型：管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰（SO)、对焊法兰(WN)、螺纹法兰(TH）、承插焊法兰（SW)、松套法兰(PL)。
如下图所示：平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具有易对中，价格便宜的特点。
分为两种：1、板式平焊法兰，这种法兰刚性较差，焊接时易引起法兰面变形，引起密封面转角而导致泄漏，一般用在压力温度较低，不太重要的管道上；2、带径平焊法兰：这种法兰的短径使法兰的刚度和其承载能力大有提高。
法兰本身的制造工艺比对焊法兰要简单，与管子连接的焊接与板式平焊法兰一般为角焊缝结构施工比较简单省事。
对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一定形式的焊接坡口后直接焊接，施工比较方便。
由于法兰与管子焊接处有一段圆滑过渡的高径，法兰径部厚度逐渐过渡到管壁厚度，降低了结构的不连续性，法兰强度较高，承载条件较高，适用于压力温度波动幅度大或高温、高压和低温管道。
石化工业中工艺管道大多采用这种对焊法兰。
螺纹式法兰：一般用在镀锌钢管不宜焊接的场合，温度反复波动或高于260℃和低于-45℃的管道不宜使用。
在任何可能发生裂隙腐蚀的场合应避免使用螺纹法兰。
承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承插孔中进行焊接，一般只在在法兰背面有一条焊缝。
这种法兰公称压力范围较大，口径较小，一般用在小口径管道。
标识要求
类别标识方法标识内容标识位置
法兰钢印制造商的名称或商标、标准号、法兰类型、密封面型式、法兰
公称尺寸、压力等级、密封面型式、法兰材质、钢管壁厚（带
颈对焊法兰、松套法兰应注明钢管壁厚）、炉号、入库号
侧面
管件钢印制造商的名称或商标、标准号、公称尺寸（包括外径系列，外
径为I系列时，不单独标记,外径为II系列时，应进行标记）、
壁厚等级（或者壁厚值）、材料牌号、产品代号、炉号、入库
号、管道元件许可编号。
距接口端
部60处
钢管喷码或
钢印
制造商代号、标准号、材质、规格、炉批号、热处理状态、水
压或无损检测、管道元件许可编号。
备注：外径小于36mm的管可不逐根标识。
对于壁厚小于
3.91mm或直径小于38mm的管材，不允许采用钢印标识。
外表面
垫片电蚀制造商的名称或商标、标准号、垫片类型、公称尺寸、公称压
力、材质、管道元件许可编号
外环平面
钢板喷码或
钢印
制造商的名称或商标、标准号、公称尺寸、材料牌号、炉批号、
热处理状态、无损检测（需要时）、制造许可编号。
备注：对于宽度和长度超过1.8m的钢板，标识要有两处。
仪表
阀类
铭牌按标准规范+合同、协议或数据表的要求供方自定其他按合同协议要求。

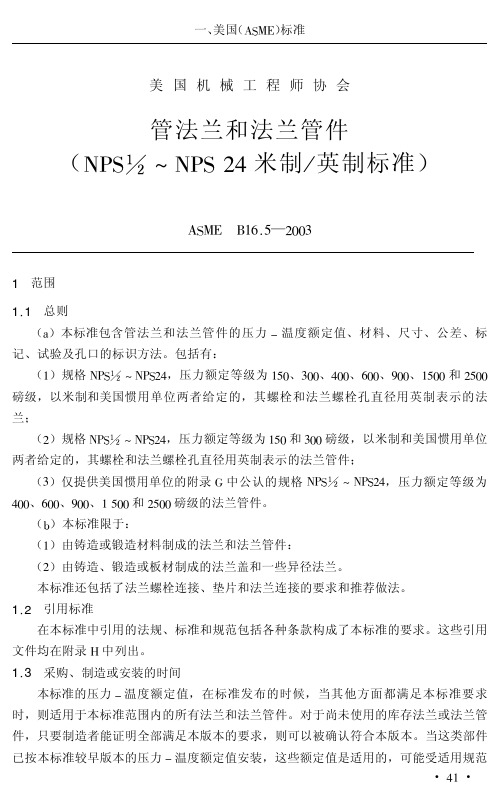

管法兰及法兰管件标记 ---本总结依据ASME B16.5---20031. 额定压力标记 压力温度额定值的标记为等级（class ）后面加以无量纲数，例如class 150 300 400 600 900 1500 2500。
2. 规格 ：法兰及法兰管件应标有NPS 标记 NPS 与DN 的关系 12=15, 34=20, 1=25, 114=32, 112=40, 2=50, 212=65, 3=80,4=100,当NPS ≥4时，DN=25（NPS ）。
3. 名称 采用生产厂家的名称或商标。
4. 材料识别 a.铸造法兰及法兰管件应标出ASME 规范、级别代号（字母及数字）、熔炼号或熔炼代号。
b.刚板制法兰，锻造法兰及法兰管件应标出ASME 规范号和级别代号符号。
5. 符合性 法兰或法兰管件应标有“B16”“B16.5”标志，最好标记在级别代号附近，以表明符合本标准。
可选择前面是否加上ASME 字样。
6. 环垫接头发兰 每个环垫接头法兰的侧面（周边）应标有R 和相应的的环垫槽号。
7. 标准标记举例 必须加钢印标志。
标示的例子如下：厂家的名称或商标 ASME B16.6 NPS20 SCH.80 CLASS150 WNRF SA-105说明：法兰的标准B16.5公称尺寸NPS20对应的管子的壁厚等级SCH80压力等级CLASS 150WN : 锥颈对焊法兰，RF ：法兰密封面形式：突面材料：SA-1058. 法兰类型代号板式平焊法兰PL 带颈平焊法兰SO 带颈对焊法兰WN 整体法兰IF 承插焊法兰SW 螺纹法兰TH 对焊环松套法兰PJ/SE 平焊环松套法兰PJ/RJ 法兰盖BL 衬里法兰盖B L(s)9. 法兰密封面 突面RF 全平面FF 凹面FM 凸面M。
法兰及管件标识规定1、HG20592法兰标准法兰按下列规定标记：HG/T 20592法兰(或法兰盖b 法兰类型代号c 法兰公称尺寸DN与适用钢管外径系列d 法兰公称压力等级PNe 密封面型式代号f 钢管厚度，应由用户提供g 材料牌号h 表示其他示例1：公称通径100、公称压力63、配用英制管的凸面带颈平焊钢制管法兰、材料为20钢。
其标记为：HG/T 20592 SO 100-63 M 20示例2：公称通径100、公称压力16、配用英制管的凹面带颈对焊钢制管法兰、材料为16Mn 、钢管壁厚为8mm 。
其标记为：HG/T 20592 WN 100-16 FM S=8mm 16Mn2、HG20615法兰标准法兰按下列规定标记：HG/T 20615法兰(或法兰盖 b 法兰类型代号c 法兰公称尺寸DNd 法兰公称压力classe 密封面型式代号f 钢管厚度，应由用户提供g 材料牌号h 表示其他示例1：公称尺寸DN300、公称压力Class150的全平面带颈平焊钢制管法兰、材料为20钢。
其标记为：HG/T 20615 SO 300-150 FF 20示例2：公称尺寸DN100、公称压力Class600的凸面带颈对焊钢制管法兰、材料为16Mn 、钢管壁厚等级为Sch80其标记为：HG/T 20615 WN 100-600 M Sch80 16Mn3、SH3406-96法兰标准示例：公称直径100mm 、公称压力5.0Mpa 、材料20钢、管子表号SCH40的对焊凹面法兰。
其标记为：SH3406 PN5.0 DN100 MN/LF-SCH40-204、ASME B16.5法兰标准法兰标记内容：标准代号、公称管径、额定值级别、法兰类型、密封面型式、材料。
其标记为：ASME B16.5 NPS 1 -150 WN RJ A 1055、JB/T82.1/82.2/82.3/82.4/82 法兰标准示例：公称通径300 mm、公称压力1.0 MPa、凸面对焊钢制管法兰。
钢管管件知识一：管道系统概述为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件: 管道拐弯时必须用弯头，管道变径时要用大小头,分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C 起着非常重要的作用。
2.1 钢中常见化学元素：各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。
一般情况下，其中P, S 为杂质成份，越低钢材质量越好。
2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可以将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢:其中合金元素只有C, Si, Mn, P, S五种,其按照P, S杂质含量高低,又分为普碳钢(P, S 一般≤0.040%),和优碳钢(P, S一般≤0.03%),常见钢种有:普碳钢: Q215A.Q235BF.优碳钢: 20#.45#.16Mn等.这种钢强度及韧性一般，不耐腐蚀,可用于要求不高的场合,成本最低.⑵合金钢:除碳钢中含有的5种元素以外,还添加了10%以下的Cr Mo V 等元素,常见的钢种有:15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比,合金钢强度更高,耐温性能也提高,但抗腐蚀性能仍较差,因此,合金钢通常用于腐蚀不大的高温高压场合,如锅炉用钢,电厂热蒸汽输送等等,使用成本处于中等水平.⑶不锈钢:通常是在碳钢基础上.增加了高比例的Cr, Ni等合金而成,含量比例可达20%以上。
